1064 نانومتر عازل بصري عالي الطاقة

نظرة عامة على المنتج - عازل بصري عالي الطاقة 1064 نانومتر

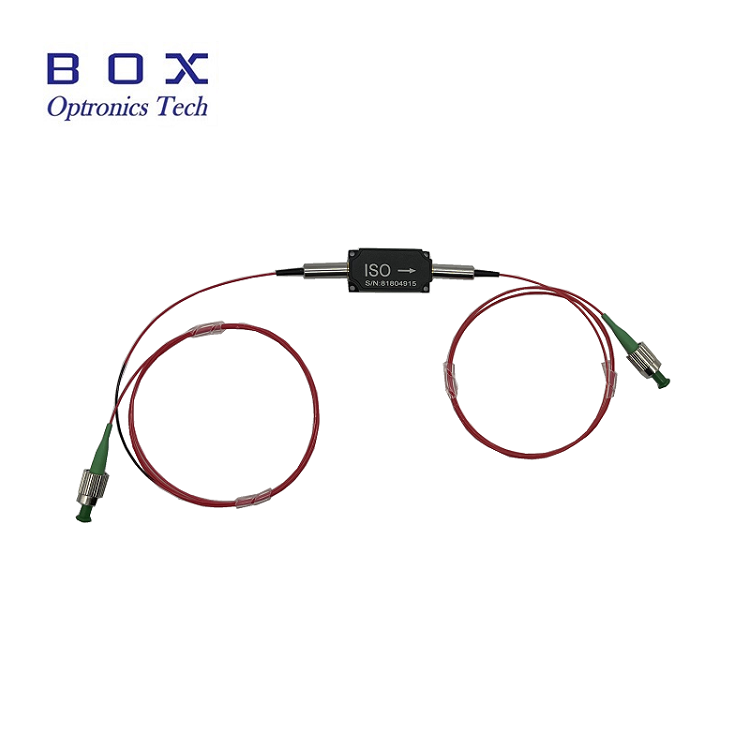

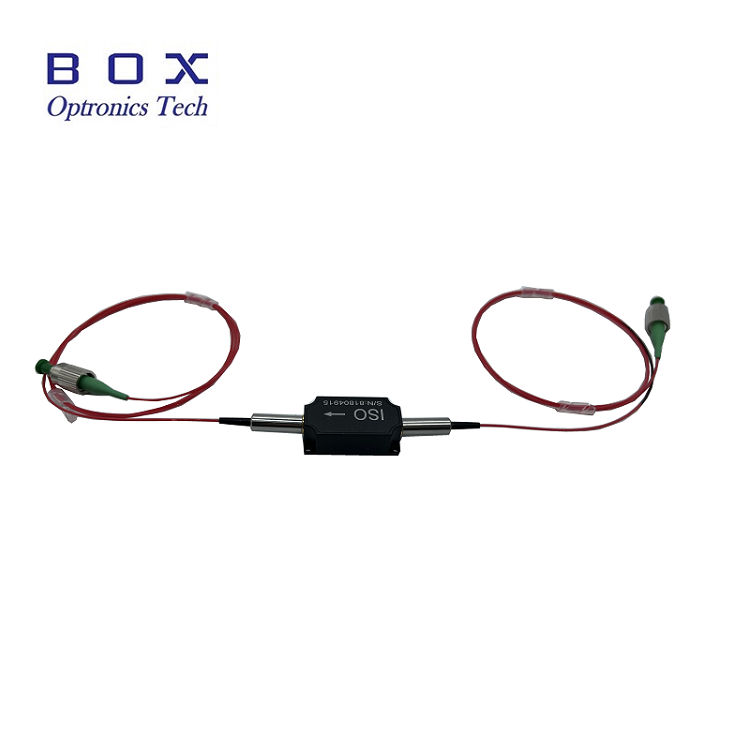

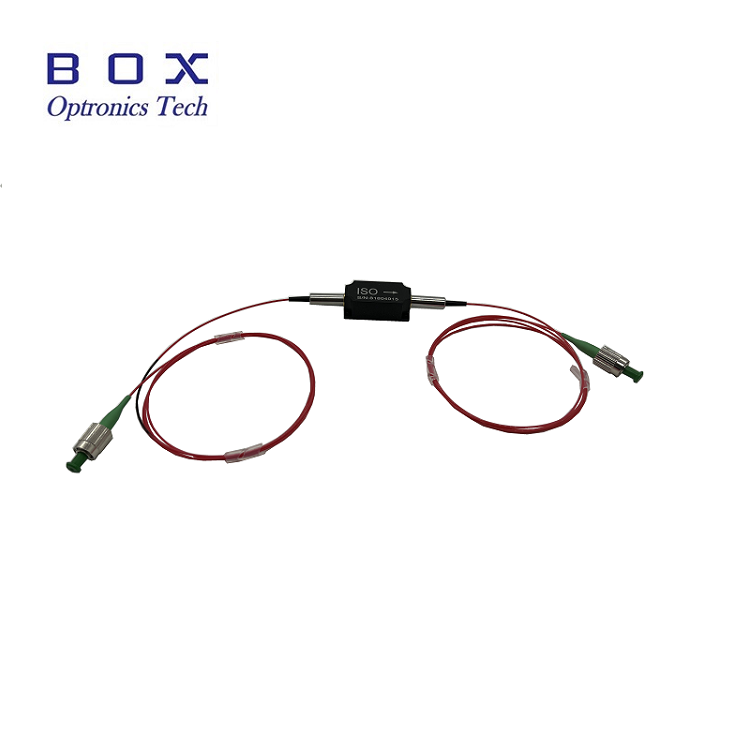

توفر شركة Box Optronics عازلًا بصريًا عالي الطاقة مقاس 1064 نانومتر، وهو مكون بصري سلبي عالي الأداء مصمم لحماية مصادر الليزر وأشعة ليزر البذور ومكبرات الصوت الضوئية من ردود الفعل الضوئية الضارة الناتجة عن الضوء المنعكس والمتناثر. استنادًا إلى تأثير دوران فاراداي، يتيح هذا المعزل نقل الضوء غير المتبادل، مما يسمح للضوء بالمرور في الاتجاه الأمامي بخسارة منخفضة بينما يحجب ضوء الاتجاه العكسي بعزلة عالية.

يتميز بفقد إدخال نموذجي، وعزلة عالية، ونسبة انقراض عالية، وقد تم تحسين هذا المعزل الذي يبلغ طوله 1064 نانومتر لأنظمة ليزر الألياف ومكبرات الصوت عالية الطاقة. وهو يدعم متوسط ​​معالجة الطاقة حتى 10 وات وقوة الذروة تصل إلى 10 كيلو وات لتشغيل النبض ns، مما يجعله مناسبًا للتطبيقات الصناعية والعلمية الصعبة.

الميزات الرئيسية - عازل بصري عالي الطاقة 1064 نانومتر

• العزل العالي: ذروة العزل النموذجية 30 ديسيبل، والحد الأدنى 25 ديسيبل

• فقدان منخفض للإدراج

• خسارة عالية في العائدات

• خسارة منخفضة تعتمد على الاستقطاب (PDL)

• التعامل مع الطاقة العالية: ما يصل إلى 10 واط في المتوسط

• تصميم العبوة المدمج والقوي: 58×28×26 ملم

• متوفر في إصدارات PM (صيانة الاستقطاب) والإصدارات غير PM

• خيارات الطول الموجي المتعددة: 980 نانومتر، 1030 نانومتر، 1064 نانومتر

التطبيقات النموذجية - عازل بصري عالي الطاقة 1064 نانومتر

• أنظمة ليزر الألياف وأشعة ليزر MOPA

• مضخمات الألياف

• أدوات الاختبار والقياس البصري

• أنظمة استشعار الألياف الضوئية

• حماية البذور بالليزر في سلاسل مكبر الصوت

• أنظمة ليزر الألياف عالية الطاقة

• مختبرات البحث والتطوير

• أنظمة المعالجة بالليزر الصناعية

المواصفات الفنية - عازل بصري عالي الطاقة 1064 نانومتر

المواصفات البصرية (T = 25 درجة مئوية)

المواصفات الميكانيكية والبيئية

تفاصيل المنتج - عازل بصري عالي الطاقة 1064 نانومتر

ما هو المعزل البصري؟

العازل البصري، المعروف أيضًا باسم عازل فاراداي، هو جهاز بصري سلبي ثنائي المنفذ يسمح بالإرسال التفضيلي في اتجاه واحد مع توفير عزل عالي في الاتجاه العكسي. وهو مكون أساسي في أنظمة الليزر والألياف الضوئية لحماية مصادر الليزر ومكبرات الصوت الضوئية من ردود الفعل البصرية الناجمة عن الضوء المنعكس والمتناثر.

تعتمد العوازل الضوئية على تأثير فاراداي، الذي يستخدم مادة مغناطيسية بصرية تعمل على تدوير استقطاب الضوء الذي يمر عبرها عندما يتعرض لمجال مغناطيسي. وبالاشتراك مع المستقطبات، يتيح دوران الاستقطاب هذا النقل البصري للأمام والعزل العالي للضوء المنتشر عكسيًا.

أبعاد الحزمة

يتم تعبئة العازل البصري عالي الطاقة 1064 نانومتر في غلاف مدمج وقوي بالأبعاد التالية (الوحدة: مم):

• حجم العبوة: 58 × 28 × 26 ملم (الطول × العرض × الارتفاع)

• تكوين بمنفذين مع أسلاك التوصيل المصنوعة من الألياف

• 4 فتحات تثبيت (قطر 3 مم) للتثبيت الآمن

• مصمم لتحقيق موثوقية عالية وثبات حراري

لماذا تختار Box Optronics؟

• رقابة صارمة على الجودة مع اختبار 100% قبل الشحن

• أسعار تنافسية مع إمكانية التسليم بالجملة بشكل مستقر

• خيارات تخصيص مرنة للطول الموجي والطاقة والألياف والموصلات

• نموذج اختبار متاح للتقييم

• الشحن العالمي من خلال خدمة التوصيل السريع DHL وUPS وFedEx

• يتوفر الإصداران PM وغير PM

• خيارات متعددة لتصنيف الطاقة: من 500 ميجاوات إلى 10 وات

• تغطية الطول الموجي الواسع: 980 نانومتر، 1030 نانومتر، 1064 نانومتر

• إمدادات موثوقة على المدى الطويل لكميات الإنتاج

طلب المعلومات - عازل بصري عالي الطاقة 1064 نانومتر

التسميات النموذجية

HPMIS - XXXX - X - X - X - X - X - XX

مثال: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

عازل PM عالي الطاقة 1064 نانومتر، عمل المحور البطيء، حجب المحور السريع، ألياف PM Panda، أنبوب فضفاض 900 ميكرومتر، طول ألياف 1 متر، حزمة 58 × 28 × 26 مم، قوة معالجة 10 وات

مثال: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

عازل عالي الطاقة 1064 نانومتر (غير PM)، ألياف Hi1060، أنبوب سائب 900 ميكرومتر، طول ألياف 1 متر، حزمة 58 × 28 × 26 مم، طاقة معالجة 5 وات

خيارات التخصيص المتاحة

• الطول الموجي المركزي: 980 نانومتر، 1030 نانومتر، 1064 نانومتر، الأطوال الموجية الأخرى متاحة عند الطلب

• تصنيف الطاقة: 500 مللي واط، 1 واط، 2 واط، 5 واط، 10 واط، طاقة أعلى متاحة للتصميمات المخصصة

• نوع الاستقطاب: PM (صيانة الاستقطاب) أو غير PM (الوضع الفردي القياسي)

• تكوين محور PM: يعمل المحور ببطء، ويعمل كلا المحورين

• نوع الألياف: ألياف PM Panda، وHi1060، والألياف المتخصصة الأخرى

• طول الألياف: 0.5 م، 0.8 م، 1 م، 1.5 م، 2 م (الأطوال المخصصة متوفرة)

• نوع الضفيرة: ألياف عارية 250 ميكرومتر، أنبوب سائب 900 ميكرومتر، أنبوب سائب 3.0 مم

• حجم العبوة: أبعاد الحزمة القياسية 58 × 28 × 26 ملم أو أبعاد الحزمة المخصصة

• إصدارات عزل أعلى متاحة للتطبيقات كثيرة المتطلبات

للحصول على متطلبات مخصصة، يرجى الاتصال بفريق المبيعات لدينا مع المواصفات الخاصة بك.

ورقة البيانات وتقرير الاختبار - عازل بصري عالي الطاقة 1064 نانومتر

يتم شحن كل وحدة مع تقرير اختبار شامل يوثق معايير الأداء المقاسة. يحتوي ملف PDF الخاص بورقة البيانات على مواصفات تفصيلية.

• تقرير اختبار فردي متضمن مع كل وحدة

ورقة البيانات

شروط الاقتباس والدفع

شروط الاقتباس

• EXW

• DAP

• FOB

• شروط أخرى: يرجى الاتصال بنا للمناقشة.

شروط الدفع

• PayPal: دفع سريع وآمن للعينات والطلبات الصغيرة

• T/T (تحويل مصرفي): طريقة الدفع القياسية لأوامر الإنتاج العادية

• ضمان التجارة على بابا: حماية آمنة للطلبات الخاصة بالمعاملات عبر الإنترنت مع ضمان المشتري

• بطاقة الائتمان: تتوفر خدمة PayPal وAlibaba

• شروط الدفع المرنة: قابلة للتفاوض

مهلة

• الإنتاج القياسي: ~10-15 يوم عمل

• التكوينات المخصصة: 15-20 يوم عمل

• الطلبات بالجملة: يرجى الاتصال لمعرفة جدول الإنتاج

• الشحن الدولي: من 3 إلى 5 أيام عمل تقريبًا (DHL/UPS/FedEx Express)

• الخدمة العاجلة: متاحة عند الطلب

ملاحظات التشغيل والتعامل مع المعزل البصري عالي الطاقة 1064 نانومتر

حماية البيئة والتنمية المستدامة

في حين أن العوازل الضوئية هي أجهزة سلبية، إلا أن التعامل معها بشكل صحيح مطلوب للحفاظ على الأداء والموثوقية.

• العمل على سطح نظيف وخالي من الغبار

• تجنب لمس أطراف الألياف مباشرةً

• احتفظ بأغطية الغبار على الموصلات عند عدم استخدامها

• استخدم الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) أثناء المناولة والتركيب

• تعامل معه بعناية لتجنب إتلاف أسلاك التوصيل المصنوعة من الألياف

التعامل مع الألياف

• تجنب الانحناء المفرط للألياف

• لا تقم بسحب أو لف أسلاك التوصيل المصنوعة من الألياف

• تنظيف موصلات الألياف قبل التوصيل باستخدام أدوات التنظيف المناسبة

• استخدم دائمًا أغطية الغبار عندما لا يكون الموصل قيد الاستخدام

• افحص الوجه النهائي للألياف بحثًا عن أي تلف قبل الاستخدام

• لا تتجاوز الحد الأقصى لحمل الشد (5N)

اعتبارات التعامل مع الطاقة

• تأكد من أن طاقة الإدخال لا تتجاوز الحد الأقصى المقدر

• استخدم مراقبة الطاقة المناسبة لتجنب التحميل الزائد

• السماح بتبديد الحرارة بشكل مناسب عند مستويات الطاقة العالية

• يتم تركيبه على المشتت الحراري للتشغيل المستمر عالي الطاقة

التثبيت والتركيب

• قم بتركيب العازل بشكل آمن باستخدام فتحات التثبيت الأربعة

• تأكد من المحاذاة الصحيحة لتقليل الخسارة الإضافية

• السماح بمساحة كافية لنصف قطر ثني الألياف

• العمل ضمن نطاق درجة الحرارة المحدد لضمان الموثوقية

• تجنب الضغط الميكانيكي على أسلاك التوصيل المصنوعة من الألياف

• تأكد من اتجاه المنفذ الصحيح لاتجاه الإشارة الصحيح

• تحقق من الاتجاه للأمام/للخلف قبل التثبيت

ضمان الجودة

تلتزم Box Optronics بتوفير مكونات بصرية عالية الجودة مع أداء موثوق. تخضع جميع العوازل الضوئية عالية الطاقة لدينا لاختبارات صارمة ومراقبة الجودة قبل الشحن.

ضمان

• ضمان محدود لمدة 12 شهرًا من تاريخ الشحن

• يغطي الضمان العيوب في المواد والصناعة

• إصلاح أو استبدال الوحدات المعيبة مجانًا بموجب الضمان

• لا يغطي الضمان الأضرار الناجمة عن سوء الاستخدام أو سوء التعامل أو التعديل غير المصرح به
