1. مقدمة مصدر مضخة عالية الطاقة من الألياف متعددة الأوضاع 1064 نانومتر
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. الملحقات القياسية
6. دليل التشغيل الآمن
7. طلب المعلومات
8. ورقة البيانات
9. شروط الاقتباس و الدفع
10. المهلة الزمنية
11. ملاحظات العملية و الصيانة
12. ضمان الجودة و خدمة ما بعد البيع

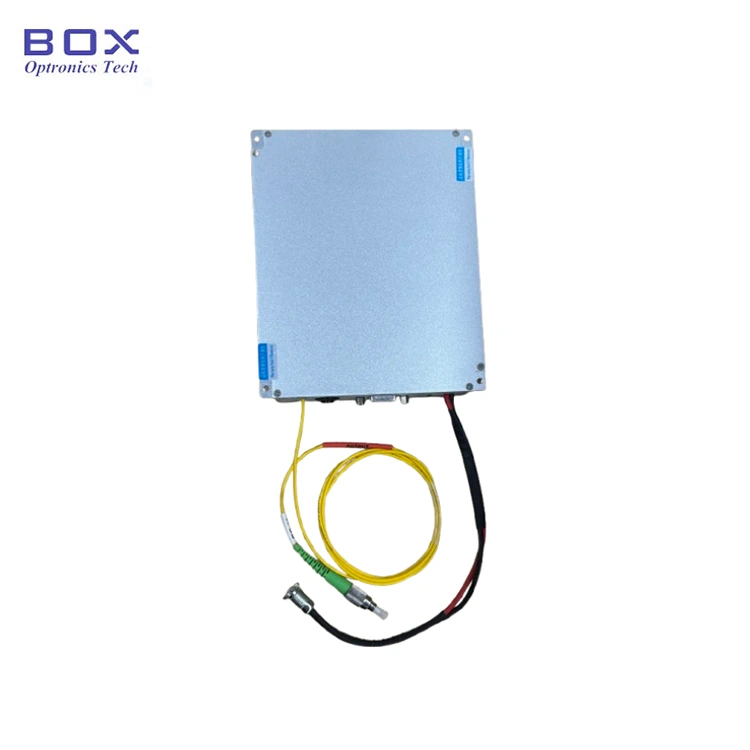

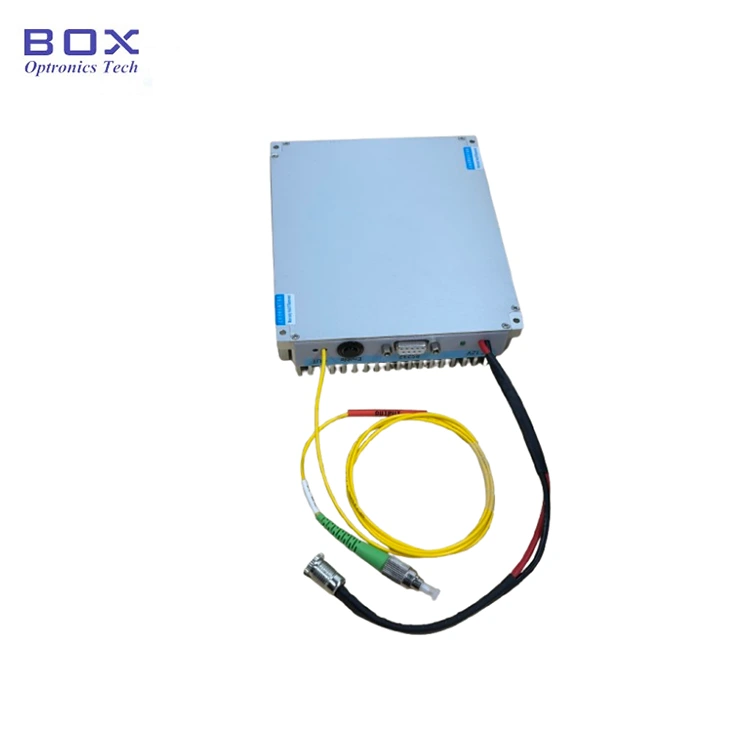

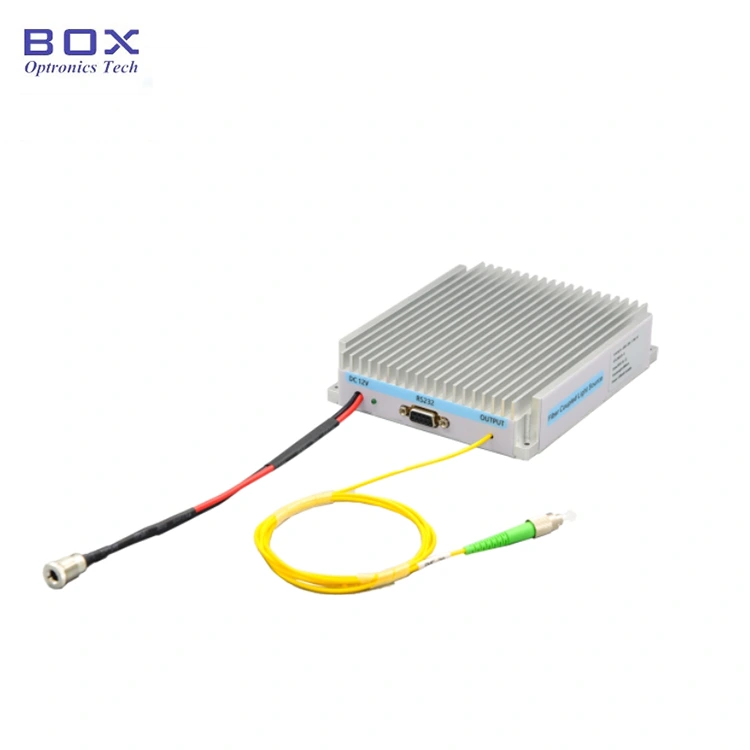

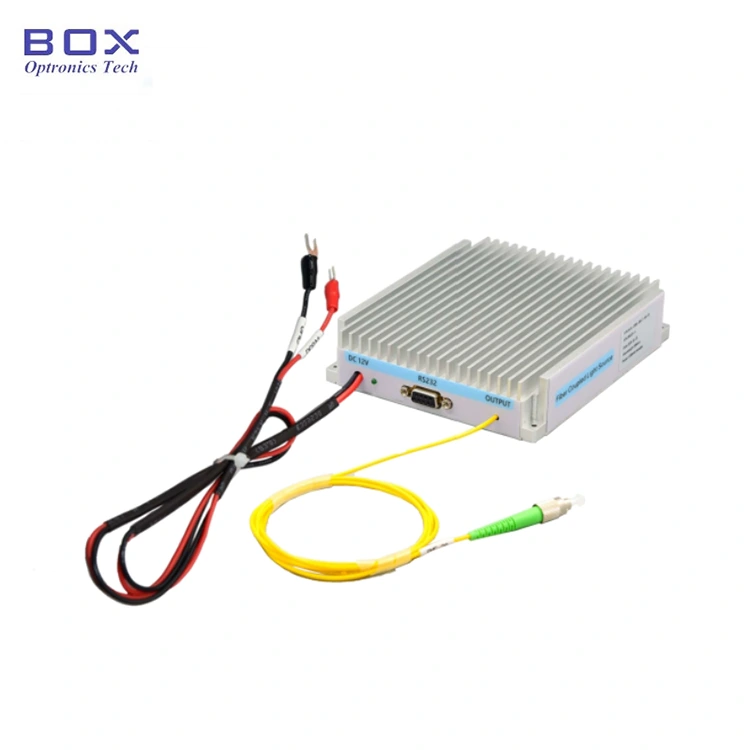

يعتمد مصدر الليزر عالي الطاقة 1064 نانومتر على أ رقاقة ليزر أشباه الموصلات عالية الأداء، مع خرج مقترن بالألياف 105/125um، ودائرة قيادة ذات تيار مستمر مصممة لضمان الأمان والثبات تشغيل الليزر. مناسبة للتطبيقات في ضخ الألياف بالليزر، الطب الحيوي، وما إلى ذلك. أثناء الاستخدام طويل الأمد، يجب الانتباه إلى تبديد الحرارة لمصدر الليزر.
|
حدود |
وحدة |
دقيقة. |
اكتب. |
الأعلى. |
ملحوظات |
|
الطول الموجي التشغيلي |
نانومتر |
1054 |
1064 |
1074 |
|
|
طاقة الإخراج |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
وضع التشغيل |
- |
الأسلحة الكيميائية |
|
||
|
عدم استقرار السلطة |
ديسيبل |
± ± 0.02 (15 دقيقة)؛ ± ± 0.05 (8 ساعات) |
± ± 0.5٪؛ ± ± 1.2٪ |
||
|
نوع الألياف |
- |
105/125 |
0.22 نا |
||
|
موصل الألياف |
- |
FC/PC أو SMA |
|
||
|
واجهة الاتصالات |
- |
DB9 أنثى (RS232) |
|
||
|
البعد |
مم |
125 (طول) × 150 (عرض) × 31 (ارتفاع) |
الوحدة النمطية |
||
|
البعد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
||
|
مزود الطاقة |
VDC |
12 فولت/15 أمبير |
الوحدة النمطية |
||
|
مزود الطاقة |
بطالة |
100-240 فولت تيار متردد |
الفوق |
||
|
درجة حرارة التشغيل. |
℃ |
+15 ~ +50 |
|
||
|
درجة حرارة التخزين |
℃ |
-30 ~ +70 |
|
||
● استقرار عالي
● عالية طاقة الإخراج
● حزمة الوحدة مع مراقبة الاتصالات لسهولة التكامل؛
● توفير موصل FC/UPC أو SMA905.
● ضخ ألياف الليزر.
● الطب الحيوي.
● معالجة المواد بالليزر.
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر المضخة (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS232 DB9 |
1 |
|
3 |
محول الطاقة (اختياري) |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
الخطوة 1. التفريغ: قبل التجميع، تحقق ما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر المضخة وبيانات USB كابل، محول الطاقة، تقرير الاختبار، الخ.
الخطوة 2. مصدر الطاقة: متصل بالتيار المستمر تحويل مصدر الطاقة أو مصدر طاقة منظم يلبي قوتهم متطلبات العرض. استخدم فقط محول الطاقة الأصلي المطابق (DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (محول الطاقة مرفق وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء غبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث وأضرار.

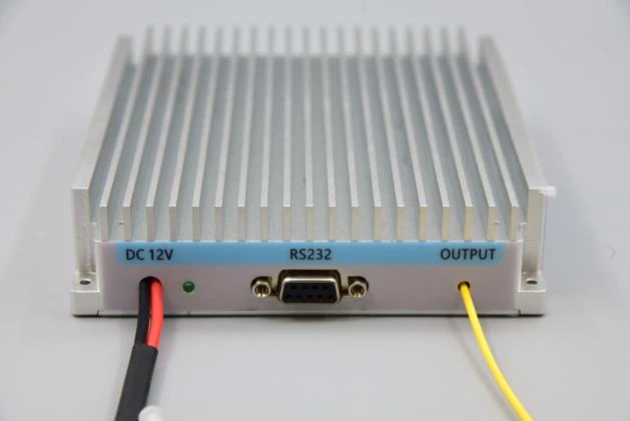

Setp4.Connect بالكمبيوتر المضيف: استخدم كابل بيانات USB-RS232 DB9 لتوصيل ألياف متعددة الأوضاع عالية الطاقة مقاس 1064 نانومتر مصدر المضخة والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج مخصص برنامج تشغيل المنفذ التسلسلي لتحديد كبل بيانات المنفذ التسلسلي USB-RS232، وإلا لا يمكن أن يكون برنامج الكمبيوتر المضيف ووحدة مصدر الضوء بشكل صحيح متصلة ومتصلة. من فضلك اسأل Box Optronics عن السائق.
برنامج Step5.Control: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر التحكم في تيار LD ودرجة حرارة LD للألياف متعددة الأوضاع 1064 نانومتر مصدر مضخة عالية الطاقة. اختر المنفذ الصحيح، واضبط التيار و درجة الحرارة، ثم انقر فوق الزر فتح. (لتجنب حدوث ضرر، قم بتكثيف محرك الأقراص التيار ببطء عند التشغيل الأولي. لا تطبق التيار الكامل على الفور.)
الخطوة 6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصله اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
طَرد |
|
بفل |
-XXXX |
-XX |
العشرين |
-XX |
-X |
|
مصدر مضخة الليزر |
1064: 1064 نانومتر |
8: 8 واط 20:20 واط 45:45 واط |
M1:105/125um M2:200/220um آخر |
فو:FC/UPC سما:SMA905 آخر |
م: الوحدة النمطية ب: الفوق |
على سبيل المثال: BFL-1064-20M1 -FU-M
(معلومات الطلب: مصدر مضخة ألياف متعددة الأوضاع بقدرة 1064 نانومتر، 20 وات طاقة الخرج، مع ألياف 105/125um 0.22NA، موصل FC/UPC، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 15 يوم عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

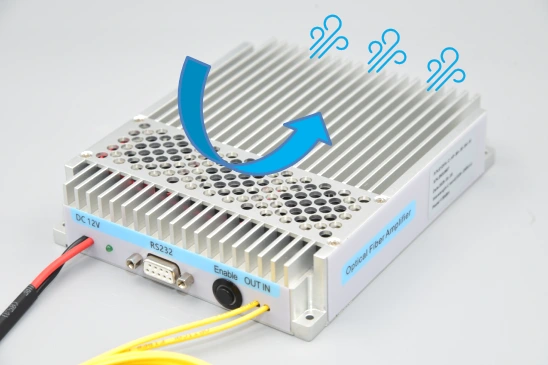

● أثناء الاستخدام طويل الأمد، يجب الانتباه إلى الحرارة تبديد مصدر الليزر. يجب أن يكون مصدر الليزر ثابتًا على الحرارة تغرق وتبرد بواسطة مروحة.
● قبل استخدام مصدر ليزر مزود بموصل ألياف، من الضروري للتأكد من أن الوجه النهائي لموصل الألياف الضوئية نظيف لتجنب ذلك حرق قابس الألياف الضوئية الذي لا يغطيه الضمان المجاني.
● تأكد من أن كل شخص في المنطقة يرتدي ملابس السلامة المناسبة من الليزر نظارات للحماية من الإشعاع الناتج عن الليزر. من المفترض أن المشغل على دراية بالمخاطر التي تنطوي عليها عملية الليزر و ممارسات السلامة من الليزر.
● عندما يكون الجهاز قيد الاستخدام، يمكن للجهاز أن ينبعث منه العديد من الواط الضوئي الإشعاع. وهذا يمثل خطراً على سلامة العين ومصدراً محتملاً للحرارة لإشعال المواد القابلة للاحتراق.
● قم بتركيب حاجز شعاع مناسب لالتقاط الإشعاع البصري من نهاية الألياف. تأكد من أن الإخراج موجه إلى توقف الشعاع المناسب أو الهدف المقصود.
● قم دائمًا برفع التيار المطبق على الجهاز من الصفر إلى المستوى المطلوب. قم بعكس هذا الإجراء عند إيقاف تشغيل الصمام الثنائي.
● سيتم التشغيل عند صلاحيات ودرجات حرارة أعلى من المواصفات تسريع شيخوخة الجهاز ويمكن أن يدمر الجهاز.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
