تستخدم وحدة مصدر الليزر Fabry Perot FP شريحة ليزر شبه موصلة، ودائرة قيادة مصممة بشكل احترافي، وتحكم TEC لضمان التشغيل الآمن لليزر، وطاقة خرج مستقرة، والطيف. 532 نانومتر، 785 نانومتر، و1064 نانومتر اختيارية. قوة الإخراج أكثر من 50 ميجاوات. يتم توفير أوامر وبرامج مضيف الكمبيوتر للتشغيل والتكامل. مناسبة كمصدر ليزر للمضخة للتحليل الطبي الحيوي والطيفي.
|
حدود |
وحدة |
قيم |
ملحوظات |
||
|
الطول الموجي التشغيلي |
نانومتر |
532 ±5 |
785±5 |
1064±5 |
|
|
طاقة الإخراج |
ميغاواط |
>50 |
>50 |
>50 |
|
|
نوع الألياف |
- |
460 حصان |
مرحبا780 |
مرحبا1060 |
|
|
عدم استقرار الطاقة (15 دقيقة على المدى القصير) |
ديسيبل |
± ± 0.02 |
|
||
|
عدم استقرار الطاقة (على المدى الطويل 8 ساعات) |
ديسيبل |
± ± 0.05 |
|
||
|
موصل |
- |
FC/APC |
|
||
|
أبعاد |
مم |
70 (عرض) × 90 (عمق) × 18 (ارتفاع) |
|
||
|
مزود الطاقة |
VDC |
تيار مستمر 12 فولت/2 أمبير |
XH2.54-3PIN |
||
|
تفعيل المستوى الكهربائي |
VDC |
4.2 ~ 5.5 فولت |
|
||
|
واجهة الاتصالات |
- |
DB9 أنثى (RS485) |
XH1.25-3PIN |
||
|
برامج التحكم |
- |
BoxLaserCtrIV2 |
|
||
|
برنامج المنفذ التسلسلي |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
||
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
||
● 50 ميجاوات طاقة خرج عالية؛
● طاقة والطيف مستقران؛
● حزمة وحدة مدمجة مقاس 70 × 90 × 18 مم.
● الطب الحيوي.
● التحليل الطيفي.
● مستشعر الألياف الضوئية.

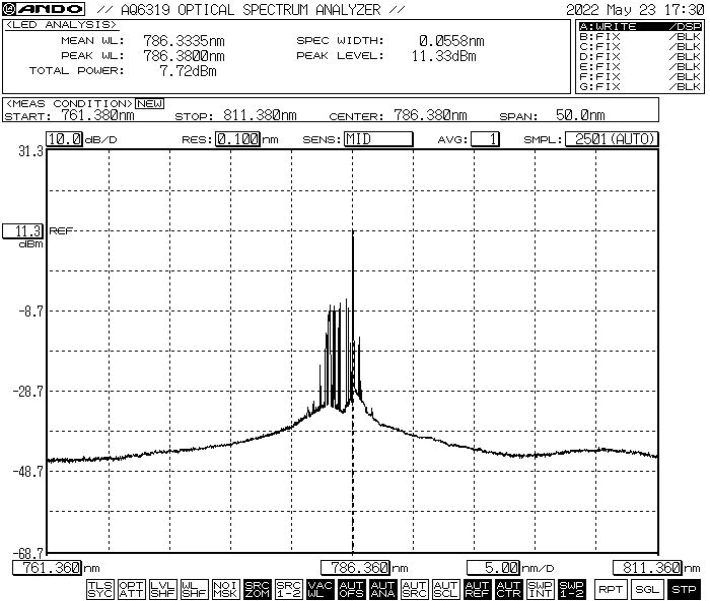

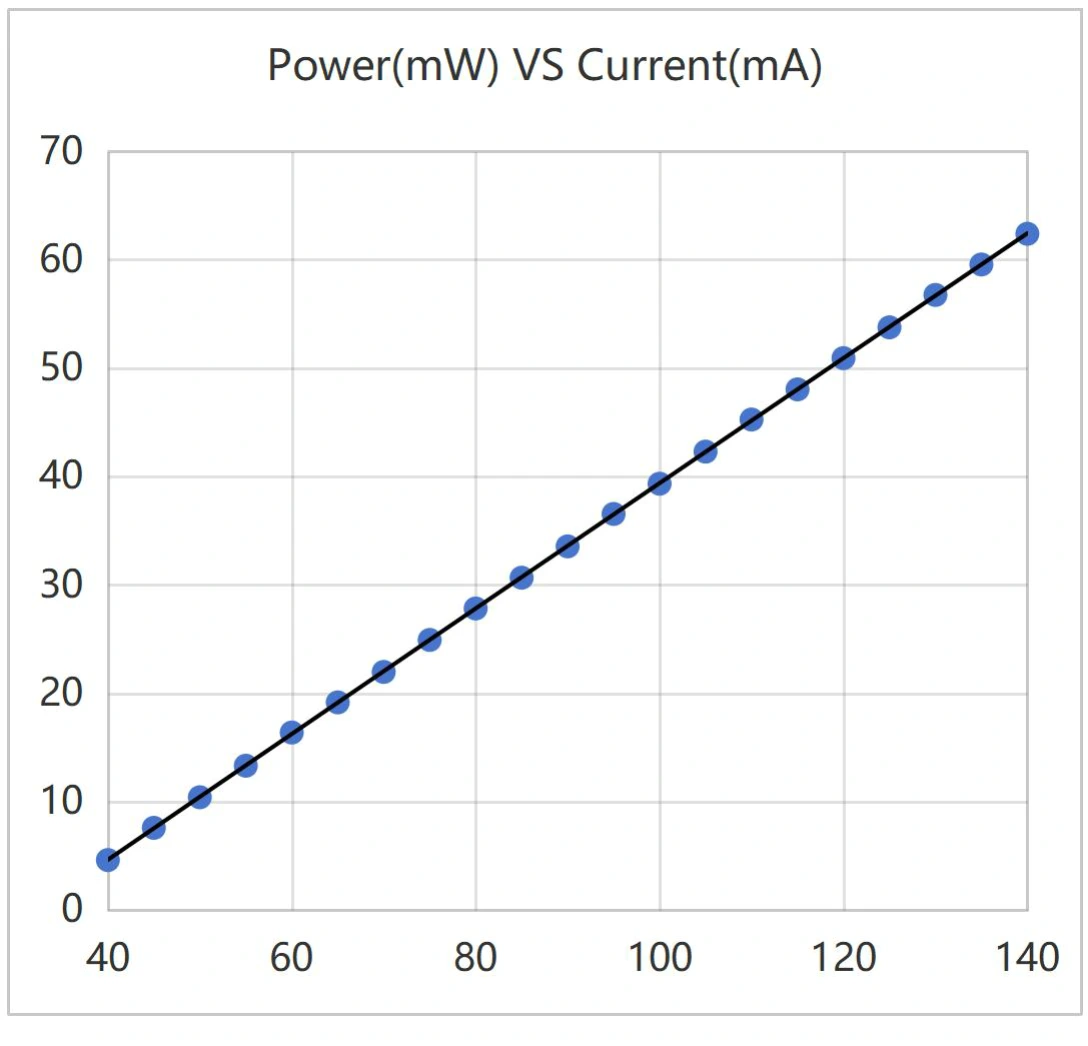

● المنحنى النموذجي: مصدر ليزر FP بقوة 785 نانومتر بقدرة 50 ميجاوات
الخطوة 1. التفريغ: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة.
الخطوة 2. مصدر الطاقة: متصل بمصدر طاقة تحويل التيار المستمر أو مصدر طاقة منظم يلبي متطلبات مصدر الطاقة الخاص به. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (يتم توفير محول الطاقة وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4. الاتصال بالكمبيوتر المضيف: استخدم كابل بيانات USB-RS485 DB9 لتوصيل وحدة مصدر الليزر Fabry Perot FP والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لتحديد كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فلن يتمكن برنامج الكمبيوتر المضيف ووحدة مصدر الضوء من الاتصال والاتصال بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.

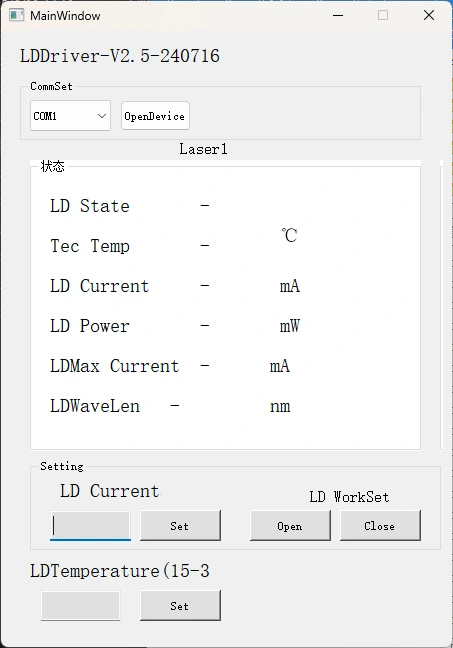

الخطوة5. برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في تيار LD لوحدة مصدر الليزر Fabry Perot FP. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر فوق الزر "فتح". (لمنع حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)
الخطوة6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
|
بفل |
-فكسكس |
-XX |
العشرين |
-XX |
-X |
|
مصدر الليزر |
532:532 نانومتر 785:785 نانومتر 1064:1064 نانومتر |
50:50 ميجاوات |
SM: ألياف SM PM:PM الألياف |
الاتحاد الانجليزي: FC/APC SA:SC/APC آخر |
م: الوحدة ب: الفوق |
على سبيل المثال: BFL-F1064-50SM-FA-M
(معلومات الطلب: وحدة مصدر الليزر Fabry Perot FP، 1064 نانومتر، طاقة خرج 50 ميجاوات، مع ألياف SM، موصل FC/APC، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح عليك استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
الإنتاج: 10-15 يوم عمل. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
الخدمات اللوجستية الدولية: 3-5 أيام عمل.
● لا يُنصح بإدخال أو إزالة موصلات الألياف الضوئية بشكل متكرر، وذلك لمنع التلوث بالغبار - الذي يمكن أن يؤدي إلى زيادة فقدان الإدخال - أو حرق وجوه نهاية موصل الألياف.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام كاشف نهاية وجه الألياف قبل التوصيل. قم دائمًا بتوصيل/فصل الألياف بدون طاقة لتجنب حرق نهاية الوجه. يجب تغطية موصلات الألياف الضوئية بأغطية غبار.
● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فمن المستحسن استخدام جهاز الربط.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. تخزينها في مكان جاف.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) أضرار مادية واضحة ناجمة عن خطأ بشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المتغيرة أو غير المكتملة على السكن.
(6) الضرر أو الخسارة أثناء النقل.
