1. مقدمة 1064 نانومتر 20 كيلو هرتز من ألياف الليزر ذات العرض الخطي الضيق للغاية
2. التقنية المواصفات
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. دليل التشغيل الآمن
7. طلب المعلومات
8. ورقة البيانات وورقة الاختبار
9. شروط الاقتباس و الدفع
10. المهلة الزمنية
11. ملاحظات العملية و الصيانة
12. ضمان الجودة و خدمة ما بعد البيع

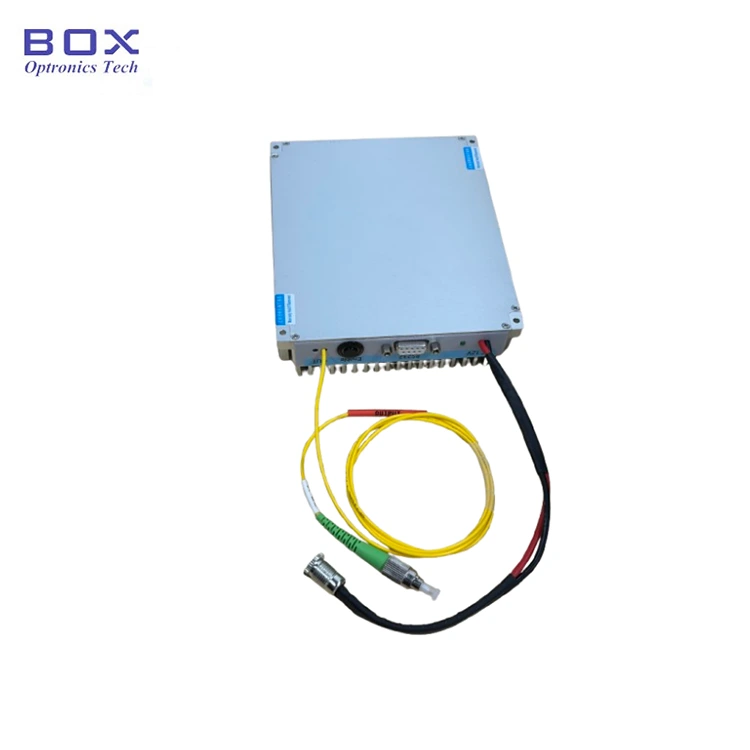

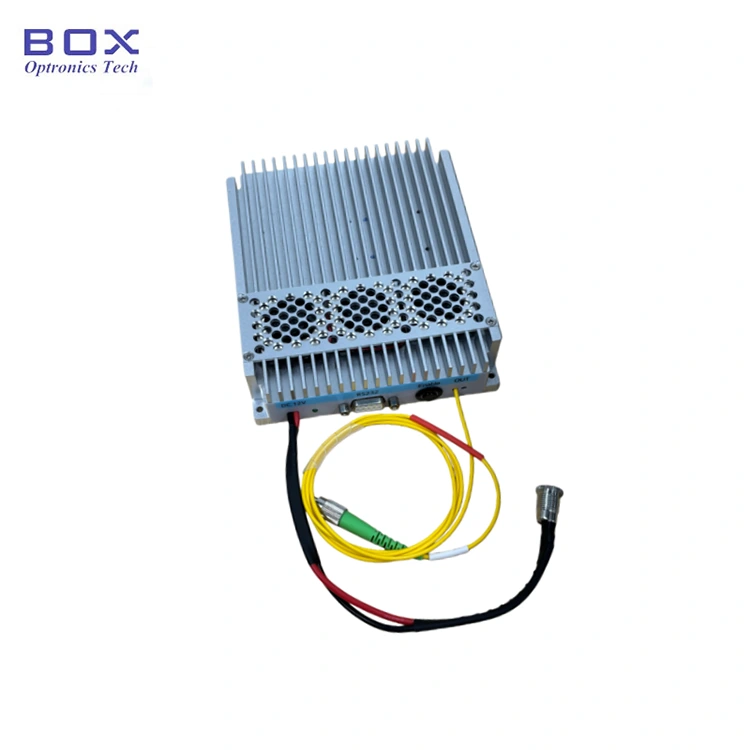

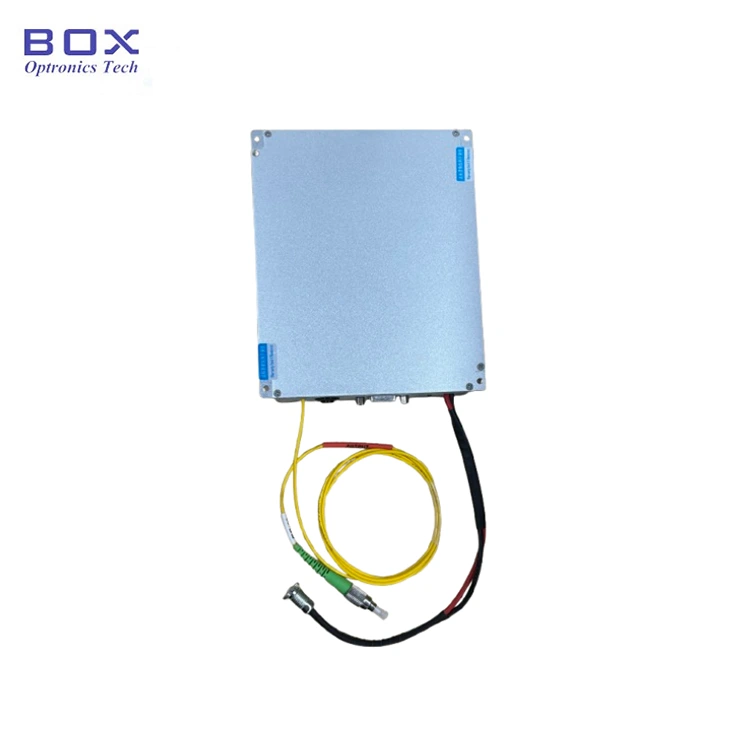

هذه ألياف ذات عرض خطي ضيق للغاية 1064 نانومتر و20 كيلو هرتز الليزر الذي يستخدم بنية تجويف ليزر DFB من الألياف الضوئية، وينتج أ وضع طولي واحد ضيق النطاق بالليزر ذو الموجة المستمرة في 1064 نانومتر فرقة الطول الموجي. طاقة الإخراج 50/100/200/500/1000mW اختيارية. ذلك يدعم تكوينات الفوقية والوحدات مع اتصال RS232 واجهة وبرامج مراقبة لتكامل النظام. مناسبة ليدار، الصوتيات المائية واستشعار الألياف الضوئية الموزعة.
|
المعلمة |
وحدة |
عادي |
ملاحظة |
|
|
الطول الموجي التشغيلي |
نانومتر |
1064 ± 0.1 |
|
|
|
ضبط درجة الحرارة البطيئة النطاق |
نانومتر |
±0.1 |
|
|
|
طاقة الإخراج |
ميغاواط |
50/100/200/500/1000 |
|
|
|
عرض الخط الطيفي @ 3 ديسيبل |
كيلو هرتز |
<20 |
عرض الخط 20 ديسيبل / 20 |
|
|
قمع الوضع الجانبي نسبة |
ديسيبل |
≥60 |
|
|
|
عدم استقرار الطول الموجي |
ميغاهيرتز |
± ± 25 |
|
|
|
وضع العمل |
— |
الأسلحة الكيميائية |
ضوء مستمر |
|
|
عدم استقرار السلطة (المدى القصير 15 دقيقة) |
ديسيبل |
± ± 0.02 |
التكافؤ ± ±0.5% |
|
|
عدم استقرار السلطة (على المدى الطويل 8 ساعات) |
ديسيبل |
± ± 0.05 |
التكافؤ ± ± 1.2% |
|
|
نوع الألياف |
— |
مرحبا1060 |
الاستقطاب العشوائي |
|
|
— |
PM980 (لكل>23 ديسيبل) |
الاستقطاب الخطي |
||
|
نوع موصل الضفيرة |
— |
FC/APC |
قابلة للتخصيص |
|
|
البعد |
50/100/200 ميجاوات |
مم |
255 (عرض) × 285 (عمق) × 115 (ارتفاع) |
ب1: الفوق |
|
500/1000 ميجاوات |
255 (عرض) × 322 (عمق) × 115 (ارتفاع) |
ب2: الفوق |
||
|
50/100/200 ميجاوات |
125 (عرض) × 150 (عمق) × 31.5 (ارتفاع) |
M31: الوحدة النمطية |
||
|
500/1000 ميجاوات |
139 (عرض) × 235 (عمق) × 70 (ارتفاع) |
M70: الوحدة النمطية |
||
|
مزود الطاقة |
V |
100 ~ 240 فولت تيار متردد، <30 وات |
الفوق |
|
|
تيار مستمر 12 فولت، 24 وات |
الوحدة النمطية |
|||
|
واجهة الاتصالات |
— |
DB9 أنثى (RS232) |
|
|
|
درجة حرارة التشغيل |
℃ |
-5~+35 |
|
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
|
● طيفي عرض الخط ≥20 كيلو هرتز؛
● جميع الألياف تجويف الرنين DFB.
● الطول الموجي مستقرة دون التنقل بين الأوضاع.
● ليدار؛
● صوتي أجهزة الاستشعار والسماعات المائية.
● الألياف الاستشعار البصري الموزع.

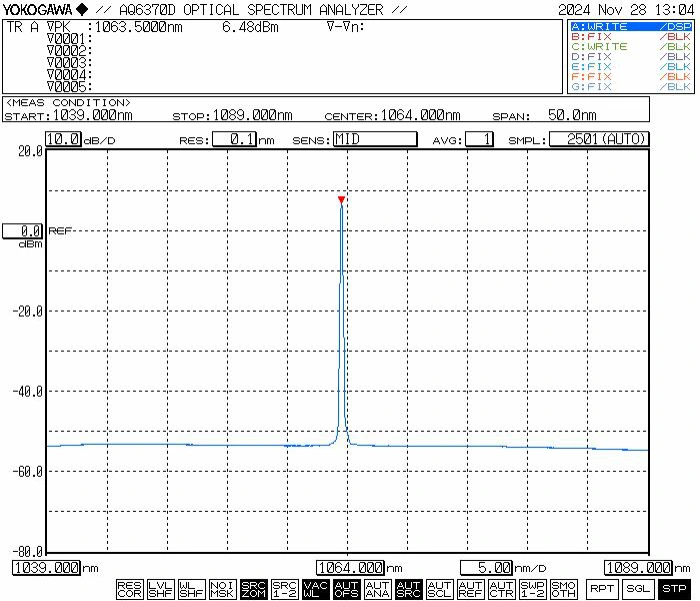

● الطيف النموذجي: 1064 نانومتر

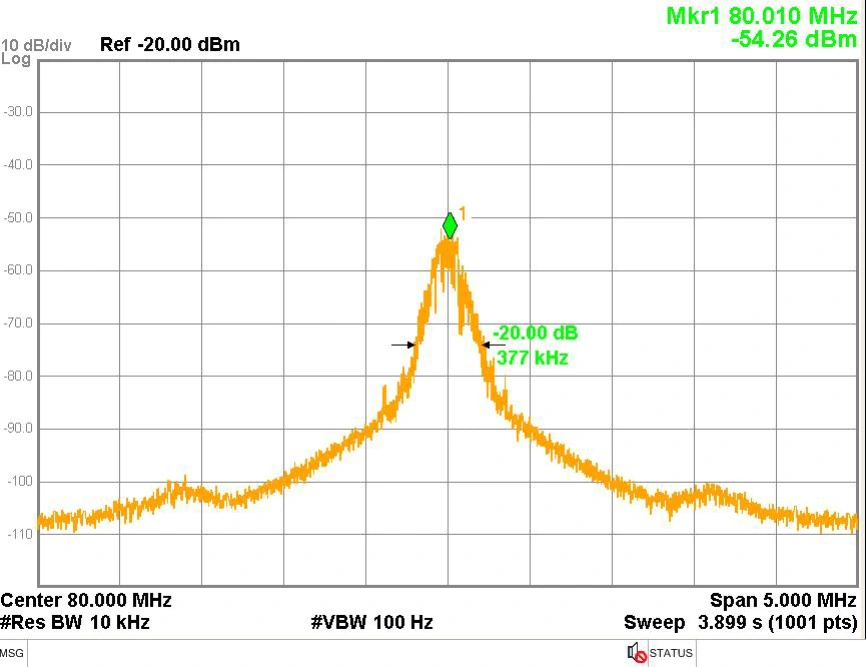

● عرض الخط النموذجي: عرض الخط الطيفي 3 ديسيبل ≥20 كيلو هرتز (يساوي عرض الخط 20 ديسيبل / 20)

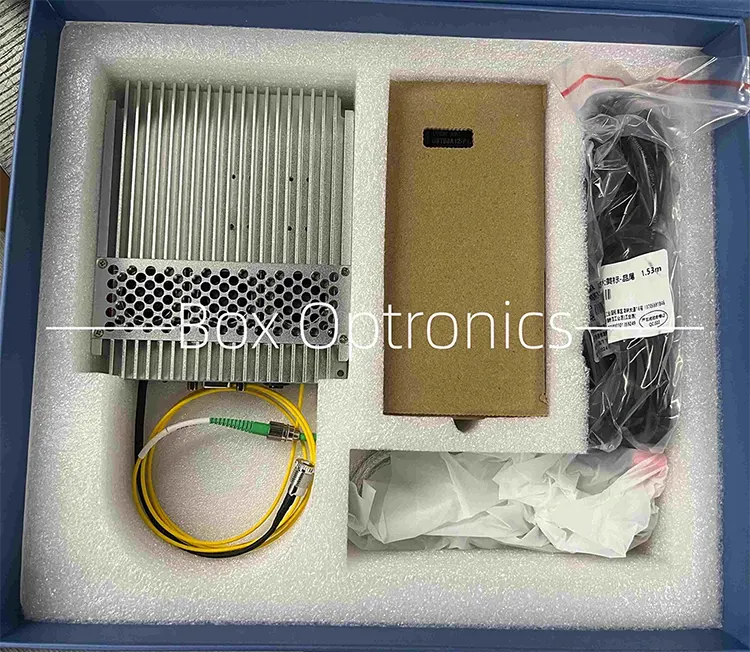

● مثال التغليف

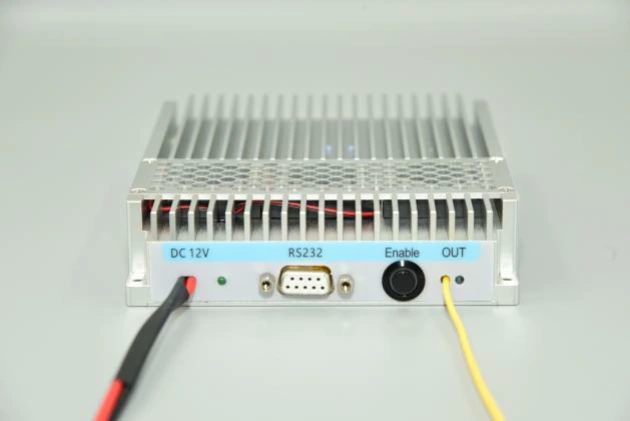

الخطوة 1. المظهر: تتضمن الوحدة أ موصل الطاقة، مؤشر الطاقة، واجهة الاتصالات RS232، الإخراج مفتاح التنشيط، ومنفذ ألياف إخراج الليزر.
الخطوة 2. مصدر الطاقة: يستخدم منفذ الطاقة معيار DC5.5 × 2.1 ملم واجهة. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. قوة موصل على شكل حرف U يتوفر كابل للاتصال بمصدر طاقة التبديل عند الطلب في وقت الشراء.
الخطوة 3. توصيل الألياف البصرية وصلة العبور: قم بإزالة غطاء الغبار من موصل الألياف، وافحص الوجه النهائي للتأكد من عدم وجوده التلوث أو التلف، والتأكد من نظافته قبل توصيله بالآخرين أجهزة الألياف أو معدات الاختبار. بالنسبة للنماذج عالية الطاقة، يتم استخدام الربط الانصهار موصى به.
الإعداد 4. توصيل الوحدة النمطية بالمضيف الكمبيوتر: استخدم كابل البيانات التسلسلي USB-RS232 المرفق لتوصيل الوحدة به الكمبيوتر. قم بتثبيت برنامج التشغيل التسلسلي المخصص (المقدم من الشركة المصنعة) لتمكين الاتصال. بدون برنامج التشغيل، البرنامج المضيف لا يمكن الاتصال بالوحدة النمطية.
الخطوة 5.البرمجيات: يسمح البرنامج المضيف بضبط طاقة الإخراج والتحكم في إخراج الليزر عبر الزر "SoftActive" (انظر مخطط الواجهة أدناه). البرنامج يعرض ضبط تيار المضخة، وطاقة الإخراج، وحالة مراقبة درجة الحرارة.
الخطوة 6. عمليات البرامج المحددة: كما هو موضح في الرسم التخطيطي، بعد تشغيل المضيف برامج الكمبيوتر، حدد أولاً رقم المنفذ التسلسلي الصحيح في قائمة المنافذ التسلسلية "PortList"، ثم انقر فوق "OpenPort" زر لفتح المنفذ التسلسلي. "القوة" و"LDTemp" ستعرض النوافذ بعد ذلك طاقة الخرج الحالية للوحدة ودرجة حرارة المضخة. أدخل القيمة الحالية لمحرك المضخة في الحقل "الحالي" وانقر فوق زر "تعيين". الإعدادات نافذة المفعول ومصدر الضوء يتم إخراج الطاقة الضوئية فقط عند تشغيل الزر الفعلي للضوء يتم تشغيل وحدة المصدر وزر "SoftActive" في البرنامج على. يجب أن يتطابق رقم إصدار برنامج الكمبيوتر المضيف مع البرنامج الإصدار المحدد في تقرير اختبار المنتج؛ يمكن العثور على إصدار البرنامج في تقرير الاختبار لكل منتج.
الخطوة 7. ذاكرة المعلمة: الإعدادات والحالة التي تم تكوينها عبر البرنامج هي تم حفظه تلقائيًا في الوحدة النمطية الذاكرة الداخلية. لا يلزم وجود اتصال بالكمبيوتر المضيف إذا لم تكن المعلمات كذلك بحاجة إلى تعديل.
|
اسم |
الطول الموجي |
طاقة الإخراج |
قوة قابلة للتعديل (خياري) |
نوع الألياف |
البعد |
|
اتحاد كرة القدم الأميركي |
-XXXX |
-XX |
-X |
-XX |
-X |
|
ليزر الألياف ذو العرض الضيق |
1064: 1064 نانومتر |
50:50 ميجاوات 100:100 ميجاوات 200:200 ميجاوات 500:500 ميجاوات 1000:1000 ميجاوات |
ت: القوة قابل للتعديل |
سم:Hi1060 مساء:PM980 |
B1/B2: الفوق م31/م70 :الوحدة النمطية |
على سبيل المثال: NLFL-1064-50-T-SM-M
(معلومات الطلب: 1064 نانومتر 20 كيلو هرتز من ألياف الليزر ذات العرض الخطي الضيق للغاية، طاقة خرج 50 ميجاوات، طاقة قابلة للتعديل، ألياف SM، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق الإنتاج 10-15 يوم عمل. (إذا كان هناك بعض في المخزون، سيتم شحنه بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● لا يُنصح بإدخال المخرج وفصله بشكل متكرر موصلات الألياف لتجنب تلوث الغبار الذي قد يؤدي إلى زيادتها فقدان الإدخال أو حرق الوجه النهائي لموصل الألياف.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام أ كاشف نهاية الوجه من الألياف قبل الاتصال. قم دائمًا بتوصيل/فصل الألياف بدون قوة لتجنب حرق نهاية الوجه. يجب أن تكون موصلات الألياف الضوئية مغطاة بأغطية الغبار.
● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فهذا هو الحال يوصى باستخدام جهاز الربط الانصهار.
● عند بدء التشغيل، تأكد أولاً من مفتاح الطاقة ومفتاح التشغيل متوقفة عن التشغيل، ثم قم بتوصيل مصدر الطاقة. عند الاغلاق أولا قم بإيقاف تشغيل المفتاح، ثم افصل مصدر الطاقة بعد الإخراج ضوء المؤشر ينطفئ. لا تقطع مصدر الطاقة مباشرة عندما مصدر الضوء يعمل.
● يرجى الانتباه إلى مقاومة للرطوبة والغبار و مقاومة للتآكل، وتخزينها في مكان جاف.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
