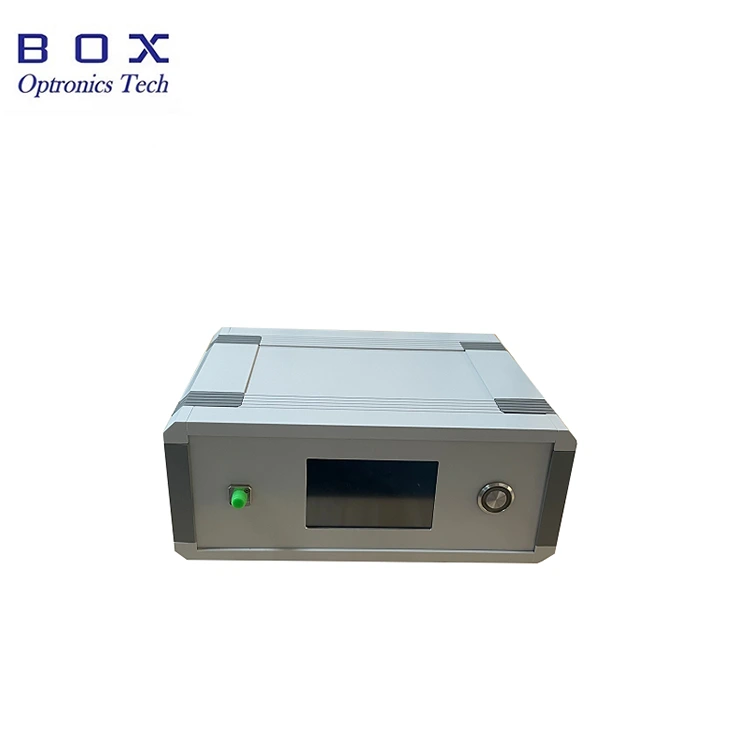

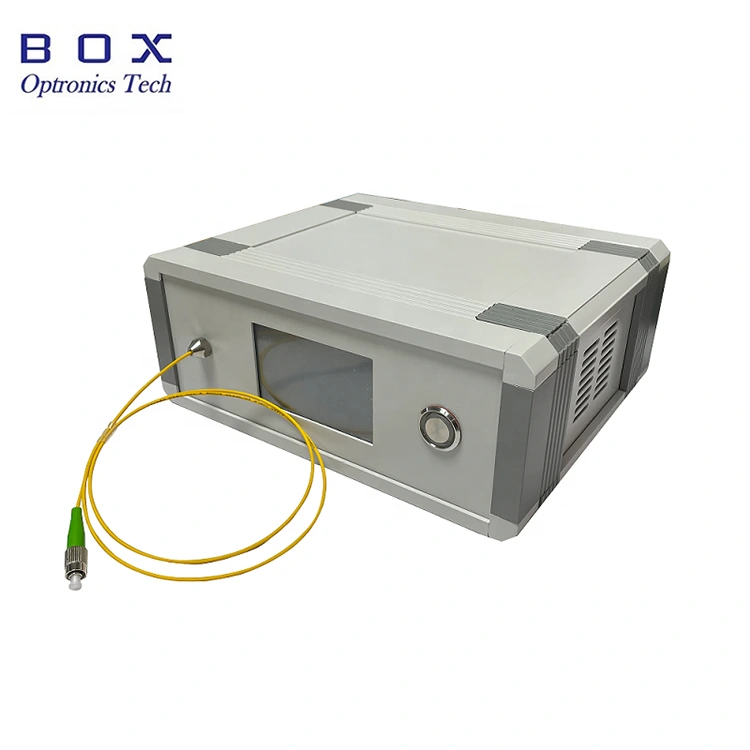

يستخدم مصدر الضوء عالي الطاقة 1310nm 80mW SLD من Box Optronics شرائح ليزر أشباه الموصلات المتقدمة ودوائر متكاملة مخصصة لتوفير طاقة عالية واستقرار استثنائي واستهلاك منخفض للطاقة. يوفر مصدر الضوء هذا طاقة خرج لا تقل عن 80 ميجاوات (بقيمة نموذجية تبلغ 100 ميجاوات)، مقترنة إما عبر ألياف أحادية الوضع أو ألياف تحافظ على الاستقطاب. وهي مجهزة بواجهة تعمل باللمس تسمح بتعديل مصدر الضوء وإخراج الطاقة.
|
حدود |
وحدة |
قيمة |
ملحوظة |
|
الطول الموجي التشغيلي |
نانومتر |
1310 |
±20 |
|
طاقة الإخراج |
ميغاواط |
دقيقة. 80، الطباع. 100 |
قابلة للتخصيص |
|
عازل بصري |
ديسيبل |
مع |
|
|
الاستقرار على المدى القصير |
ديسيبل |
± ± 0.02/15 دقيقة |
|
|
الاستقرار على المدى الطويل |
ديسيبل |
± ± 0.05 / 8 ساعات |
|
|
موصل الألياف |
- |
FC/APC |
|
|
نوع الألياف |
- |
SMF-28e / ألياف PM |
|
|
أبعاد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
125 (عرض) × 150 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
||
|
مدخلات الطاقة |
V |
التيار المتناوب 110 ~ 240 فولت |
الفوق |
|
تيار مستمر 5 فولت/4 أمبير |
الوحدة النمطية |
||
|
واجهة الاتصالات |
- |
DB9 أنثى (RS232) |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
● طاقة عالية: الحد الأدنى 80 ميجاوات، النوع 100 ميجاوات.
● الطاقة والطيفية مستقرة؛
● شاشة LCD تعمل باللمس، سهلة التشغيل.
● SMF-28e/ PM فايبر.
● استشعار الألياف الضوئية؛
● اختبار فقدان إدخال المكونات السلبية؛
● التصوير الطبي/البيولوجي العميق.

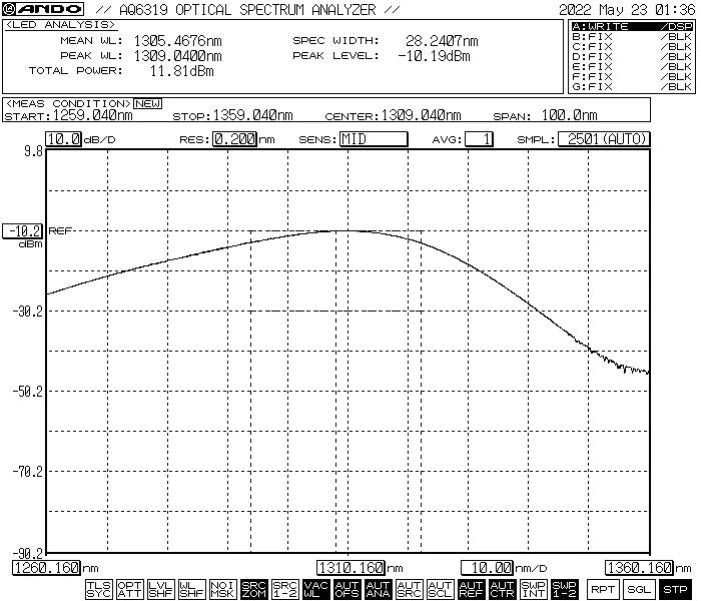

● الطيف النموذجي

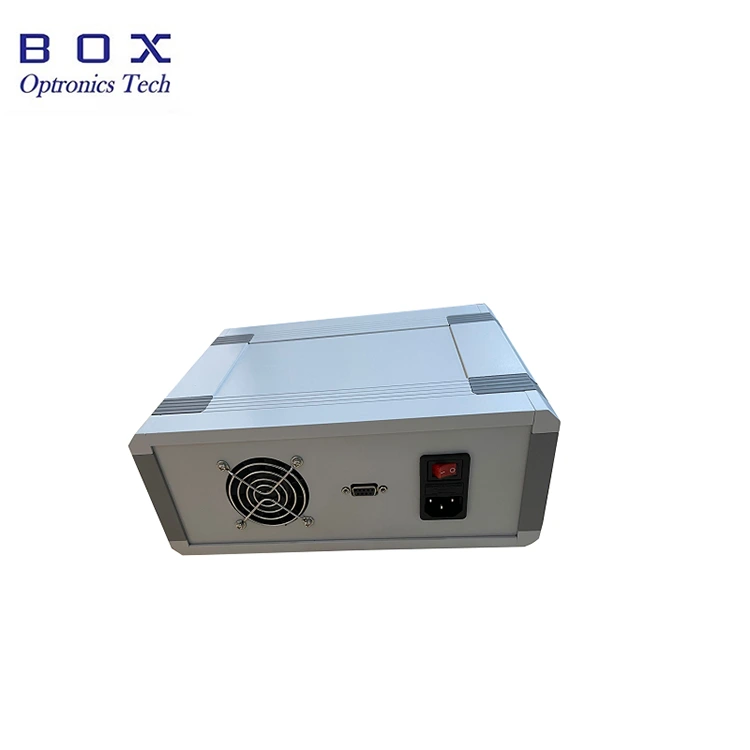

● الرؤية الخلفية: مزودة بمروحة تبريد، وواجهة اتصال، ومفتاح الطاقة، ومنفذ الطاقة.

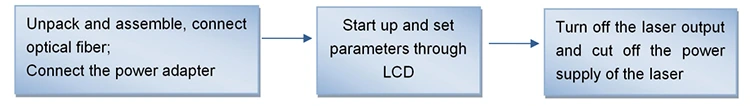

الخطوة 1. الافتتاح والتجميع:
يرجى التحقق مما إذا كانت الملحقات كاملة قبل التجميع.
الخطوة 2. قم بتوصيل مصدر الطاقة:
أدخل سلك الطاقة في مقبس سلك الطاقة الخاص باللوحة الإلكترونية المعززة للهيكل وقم بتوصيل مصدر الطاقة.
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4. قم بتشغيل مصدر الضوء:

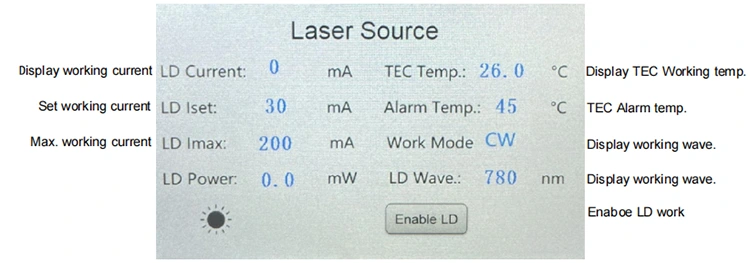

قم بتشغيل مفتاح الطاقة في الخلف. ملاحظة: في هذا الوقت، تعد قيم تيار العمل والطاقة هي المعلمات التي تم تعيينها أثناء عملية إيقاف التشغيل الأخيرة. إذا كنت بحاجة إلى ضبطها، يمكنك لمسها وتعديلها من خلال شاشة LCD. بعد ضبط تيار العمل المناسب، قم بتنشيط خرج الليزر من خلال مفتاح "Enable LD".
الخطوة5. اغلق
بعد الاستخدام، قم بإيقاف تشغيل اللوحة الأمامية "تمكين LD" لإيقاف تشغيل مخرج الليزر وإيقاف تشغيل مفتاح الطاقة، وافصل سلك الطاقة.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
|
بي إس إل دي |
-XXX |
-XX |
العشرين |
-XX |
-X |
|
مصدر الضوء SLD |
1310:1310 نانومتر |
80: 80 ميغاواط 1 ساعة: 100 ميجاوات |
SM: ألياف SM مساء: مساء الألياف |
الاتحاد الانجليزي: FC/APC SA:SC/APC آخر |
م: الوحدة النمطية ب: الفوق |
على سبيل المثال: BSLD-1310-1HSM-FA-B
(معلومات الطلب: 1310nm 100mW SLD مصدر ضوء عالي الطاقة، مع ألياف SM، موصل FC/APC، حزمة Benchtop).
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح عليك استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق الإنتاج حوالي 10 أيام عمل. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند البدء، تأكد أولاً من إيقاف تشغيل مفتاح الطاقة ومفتاح الزر، ثم قم بتوصيل مصدر الطاقة. عند إيقاف التشغيل، قم أولاً بتأكيد مفتاح إيقاف تشغيل LD المعطل، ثم قم بإيقاف تشغيل مفتاح الزر، ثم افصل مصدر الطاقة. لا تقطع مصدر الطاقة مباشرة عندما يكون الجهاز قيد التشغيل.
● قبل توصيل موصل الألياف الضوئية، امسحه بورق مرآة خالي من الغبار، وتأكد من التعاون مع كاشف وجه نهاية الألياف الضوئية للمراقبة. بعد التأكد من التنظيف، قم بتوصيله من خلال الحافة؛ قد يتم حرق الوجه النهائي لموصل الألياف الضوئية عند توصيل الليزر. عند توصيل الحافة، يجب التأكد من عدم وجود عملية خفيفة. عند عدم الاستخدام، يرجى تغطية غطاء الغبار الخاص بموصل الألياف الضوئية.
● لتجنب حرق الوجه النهائي لموصل الألياف الضوئية بالغبار، لا تقم بتوصيل موصل الألياف الضوئية الموجود على اللوحة الأمامية وفصله بشكل متكرر.
● يرجى الانتباه إلى مقاومة الرطوبة ووضعه في مكان جاف.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) تعرض المنتج للتلف أو التلف بسبب عوامل طبيعية أو تأثيرات بيئية (صدمة كهربائية أو غبار)؛
(2) تلف المنتج بسبب التشغيل غير القياسي للمستخدم؛
(3) يحتوي المنتج على ضرر واضح من صنع الإنسان؛
(4) تم تفكيك المنتج أو تعديله أو إصلاحه دون الحصول على تصريح من الشركة؛
(5) تم تغيير ملصق ملصق الضمان الخاص بمبيت مصدر الضوء أو عدم اكتماله؛
(6) تلف المنتج أو فقدانه أثناء النقل.
