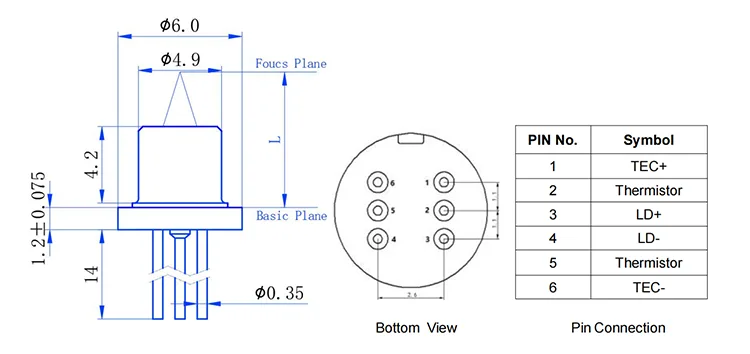

5. رسم العبوة وتعريف PIN-OUT (الوحدة: مم)
6. طلب المعلومات
7. ورقة البيانات
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ضمان الجودة وخدمة ما بعد البيع

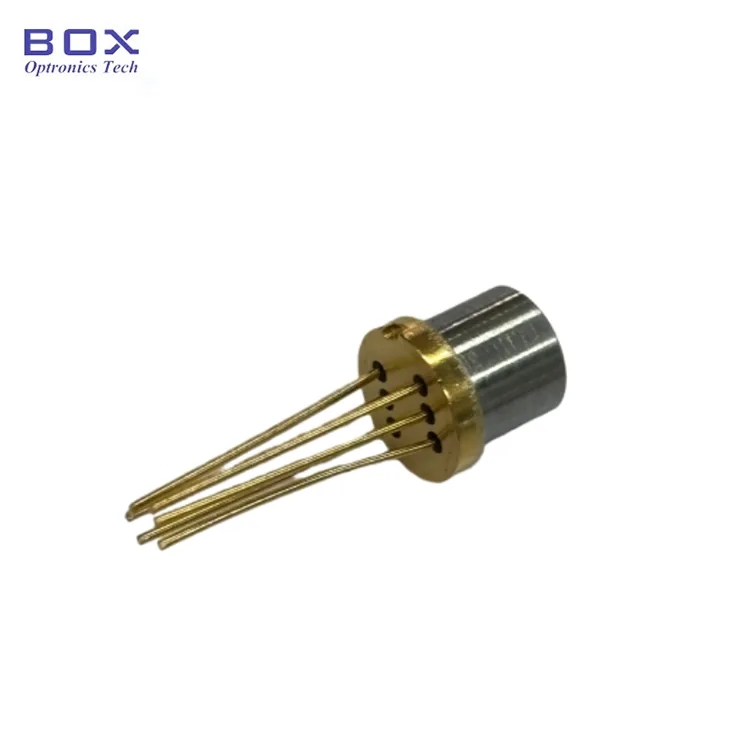

يعد الليزر 760nm DFB TO CAN من Box Optronics مصدر ليزر عالي الأداء مصمم لاستشعار غاز الأكسجين (O2) وتطبيقات TDLAS. يتميز الليزر بطول موجي مركزي يبلغ 760 نانومتر +/- 1 نانومتر، وطاقة خرج تصل إلى 60 ميجاوات، وتيار عتبة منخفض يبلغ 10 ~ 30 مللي أمبير، ونسبة قمع الوضع الجانبي (SMSR) ≥35 ديسيبل للتشغيل المستقر. يتيح TEC المدمج والثرمستور التحكم الدقيق في درجة الحرارة واستقرار ممتاز للطول الموجي. يتوفر ليزر DFB TO CAN مقاس 760 نانومتر في عبوات TO-CAN ذات العدسات شبه الكروية أو النوافذ المسطحة، وهو مناسب لتكامل OEM في أجهزة تحليل الغاز وأدوات المراقبة البيئية وأنظمة التحليل الطيفي.
|
المعلمة |
رمز |
شروط الاختبار |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
العتبة الحالية |
إيث |
الأسلحة الكيميائية، 25 درجة مئوية |
- |
10 |
30 |
أماه |
|
طاقة الإخراج |
ص |
IOP = 100 مللي أمبير |
60 |
- |
- |
ميغاواط |
|
مركز الطول الموجي |
λ |
IOP = 100 مللي أمبير |
759 |
760 |
761 |
نانومتر |
|
كفاءة المنحدر |
SE |
IOP = 100 مللي أمبير |
- |
- |
2.6 |
ميجاوات/مللي أمبير |
|
الجهد إلى الأمام |
VF |
IOP = 100 مللي أمبير |
- |
- |
2.6 |
V |
|
مقاومة |
R |
الأسلحة الكيميائية |
- |
- |
15 |
Ω |
|
نسبة قمع الوضع الجانبي |
سمسر |
IOP = 100 مللي أمبير |
35 |
- |
- |
ديسيبل |
|
مقاومة الثرمستور |
ر.ت |
25 درجة مئوية |
- |
10 |
- |
ك أوم |
|
معامل بيتا (25°C/85°C) |
بيتا |
- |
3800 |
3930 |
4000 |
K |
|
تيكر |
آيماكس |
- |
- |
- |
1.2 |
A |
|
VMAX |
- |
- |
- |
1.58 |
V |
|
|
كيوماكس |
- |
- |
- |
1.2 |
W |
|
|
ΔT |
- |
- |
- |
70 |
K |
● ليزر التغذية المرتدة الموزعة (DFB)؛
● دقة الطول الموجي العالية.
● متكامل مع تثبيت درجة الحرارة TEC؛
● حزمة TO60، عدسة شبه كروية أو نافذة مسطحة اختيارية.
● استشعار غاز الأكسجين؛
● التحليل الطيفي TDLAS؛
● تحليل الغاز الصناعي.
● الأجهزة المخبرية.
● الرصد البيئي.
|
بناية |
-X |
العشرين |
العشرين |
X |
-XX |
|
إل دي |
نوع الشريحة |
الطول الموجي |
طَرد |
طاقة الإخراج |
نافذة |
|
صمام ثنائي ليزر |
د: DFB |
760: 760 نانومتر |
إلى: إلى-يمكن |
60: 60 ميغاواط |
AL: عدسة شبه كروية FW: نافذة مسطحة |
على سبيل المثال: BLD-D760TO60-AL
(معلومات الطلب: 760 نانومتر DFB TO CAN Laser، طاقة خرج 60 ميجاوات، عدسة شبه كروية).
● شروط الاقتباس
(1) إكس دبليو؛
(2) حزب العمل الديمقراطي؛
(3) أخرى.
● شروط الدفع
تتوفر باي بال وT/T.
(1) يجب التعامل مع الوحدات بنفس طريقة التعامل مع أجهزة أشباه الموصلات العادية لمنع الأضرار الناجمة عن الكهرباء الساكنة. للحفاظ على السلامة والحمل، يجب تعبئة الوحدات بمادة مقاومة للتفريغ الإلكتروستاتيكي (ESD). لتجميع الوحدات على ثنائي الفينيل متعدد الكلور، يجب تأريض طاولة العمل ومكواة اللحام وجسم الإنسان.
(2) يرجى إيلاء اهتمام خاص للظروف الجوية لأن الندى الموجود على الوحدة قد يسبب بعض الأضرار الكهربائية.
(3) في ظل بيئة اهتزاز قوية كما هو الحال في السيارة، لا يتم ضمان الأداء والموثوقية.
760nm 10mW DFB فراشة ليزر ديود
1392 نانومتر 10 ميجاوات DFB فراشة ليزر ديود
1683 نانومتر 10 ميجاوات من الليزر المقترن بالألياف
1651 نانومتر DFB صمام ثنائي ليزر مقترن بالألياف
ليزر فراشة DFB عالي الطاقة 1653.7 نانومتر 40 ميجاوات
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) أضرار مادية واضحة ناجمة عن خطأ بشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المتغيرة أو غير المكتملة على السكن.
(6) الضرر أو الخسارة أثناء النقل.
