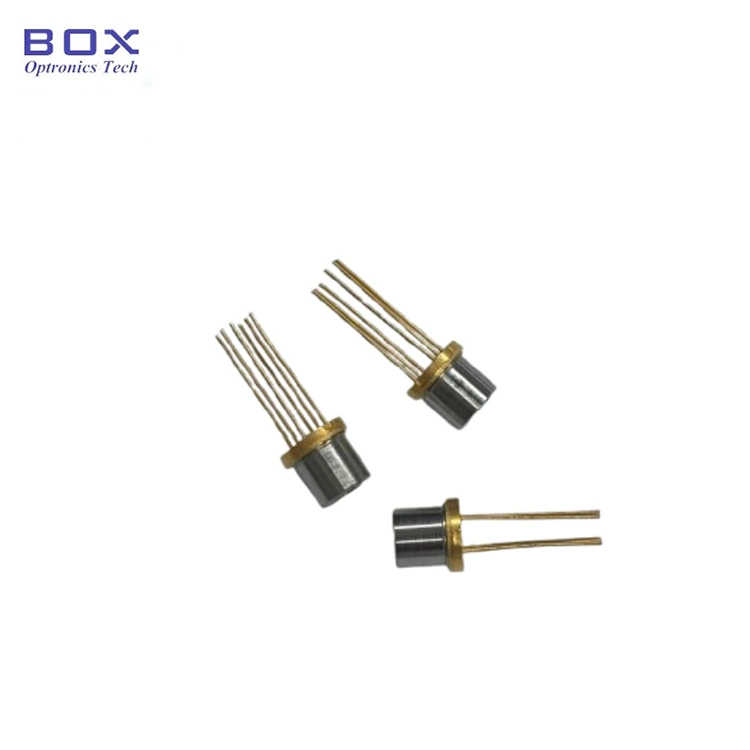

يتميز الصمام الثنائي الليزري DFB TO-CAN مقاس 1392 نانومتر (الموديل: BLD-D1392.5TO60-AL) من Box Optronics بطول موجة مركزية 1392.5 نانومتر (1391.5–1393.5 نانومتر) وإخراج بصري 5 ميجاوات من خلال عدسة شبه كروية بطول بؤري 7.5 مم. تم تصميم هذا الصمام الثنائي الليزري DFB بطول 1392 نانومتر، المصمم للاقتران البصري في الفضاء الحر، وهو مناسب لاقتران خلايا الغاز، وتحليل الغاز، وتكامل نظام الاستشعار البصري.

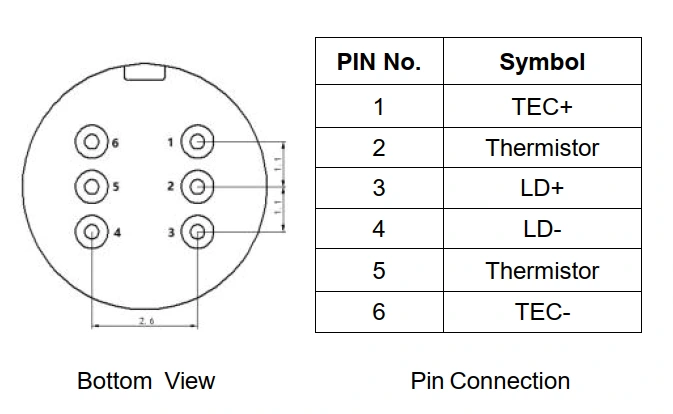

يدعم TEC المتكامل والثرمستور التحكم في درجة الحرارة لتثبيت الطول الموجي. توفر الحزمة المعدنية TO60 المحكم بتكوين 6 سنون عامل شكل مدمج وقوي لمحللات الغاز وأدوات الاستشعار البصرية الصناعية.
· الطول الموجي المركزي: 1392.5 نانومتر (النطاق 1391.5–1393.5 نانومتر)، +/- دقة الطول الموجي العالي 1 نانومتر
· طاقة خرج ضوئية عالية: 5 ميجاوات كحد أدنى
· عتبة منخفضة الحالية
· المبرد الحراري الكهربائي المتكامل (TEC)، الثرمستور

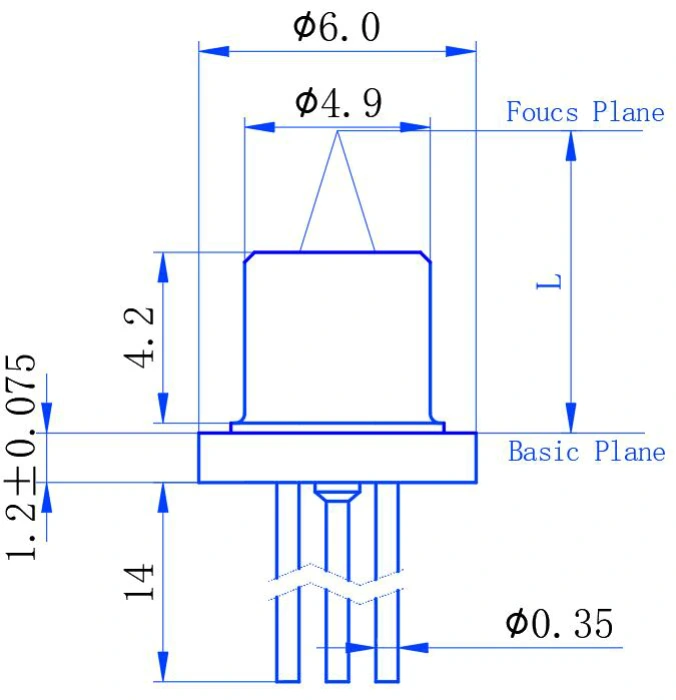

· حزمة محكمة الإغلاق TO60 مدمجة مع مخرج عدسة شبه كروية
· الكشف عن بخار الماء (H₂O) باستخدام TDLAS
· التحليل الطيفي لخلايا الغاز في الفضاء الحر
· مصادر ليزر DFB 1392 نانومتر لمحللات الغاز
· رصد الرطوبة في العمليات الصناعية
· أجهزة استشعار الغاز البصري والتحليل الطيفي
· أبحاث الضوئيات وأنظمة تحليل الغاز OEM
|
المعلمة |
رمز |
دقيقة. |
الأعلى. |
وحدة |
|
إلى الأمام الحالي |
IFLD |
- |
100 |
أماه |
|
الجهد إلى الأمام |
VFLD |
- |
2 |
V |
|
درجة حرارة التشغيل |
قمة |
0 |
70 |
درجة مئوية |
|
درجة حرارة التخزين |
TS |
-40 |
85 |
درجة مئوية |
|
درجة حرارة إنحسر اللحام |
TSLD |
- |
260 / 10 |
درجة مئوية / ثانية |
|
المعلمة |
رمز |
حالة الاختبار |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
العتبة الحالية |
إيث |
الأسلحة الكيميائية، 25 درجة مئوية |
- |
14 |
25 |
أماه |
|
طاقة الإخراج |
ص |
IOP = 50 مللي أمبير |
5 |
- |
- |
ميغاواط |
|
مركز الطول الموجي |
λ |
IOP = 50 مللي أمبير |
1391.5 |
1392.5 |
1393.5 |
نانومتر |
|
كفاءة المنحدر |
SE |
IOP = 50 مللي أمبير |
- |
0.1 |
0.24 |
ميجاوات/مللي أمبير |
|
الجهد إلى الأمام |
VF |
IOP = 30 مللي أمبير |
0.5 |
- |
2.0 |
V |
|
سلسلة المقاومة |
R |
الأسلحة الكيميائية |
- |
7 |
- |
Ω |
|
نسبة قمع الوضع الجانبي |
سمسر |
IOP = 100 مللي أمبير |
35 |
45 |
- |
ديسيبل |
|
مقاومة الثرمستور |
ر.ت |
25 درجة مئوية |
- |
10 |
- |
ك أوم |
|
معامل بيتا |
بيتا |
25 درجة مئوية/85 درجة مئوية |
3800 |
3930 |
4000 |
K |
|
المعلمة |
رمز |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
TEC الحد الأقصى الحالي |
آيماكس |
- |
- |
1.2 |
A |
|
TEC الجهد الأقصى |
VMAX |
- |
- |
1.58 |
V |
|
TEC الطاقة القصوى |
كيوماكس |
- |
- |
1.2 |
W |
|
TEC درجة الحرارة التفاضلية |
ΔT |
- |
70 |
- |
K |
بلد - د XXXX إلى XX - X
مثال: BLD-D1392.5TO60-AL
|
مجال |
شفرة |
وصف |
|
سلسلة المنتجات |
بناية |
سلسلة صندوق ليزر ديود |
|
نوع الليزر |
D |
D = ليزر DFB |
|
الطول الموجي |
1392.5 |
الطول الموجي المركزي 1392.5 نانومتر |
|
نوع الحزمة |
TO60 |
TO60 حزمة المحكم |
|
العدسة / الإخراج |
ال |
AL = عدسة شبه كروية |
ج: يُستخدم الطول الموجي 1392 نانومتر بشكل شائع في التحليل الطيفي لامتصاص بخار الماء (H₂O) ويمكن تطبيقه على كشف الرطوبة وبخار الماء المعتمد على TDLAS. يجب تقييم خط الامتصاص وظروف التشغيل المحددة بناءً على تركيز الغاز وطول المسار البصري وتصميم النظام. توفر Box Optronics أيضًا صمامات ثنائية ليزر DFB بأطوال موجية أخرى لتلبية متطلبات استشعار الغاز المختلفة.
ج: تتمثل الاختلافات الرئيسية في تنسيق الحزمة والواجهة البصرية والتكلفة.
يتميز إصدار TO60 بحزمة علب معدنية محكمة الغلق مدمجة مع TEC مدمج، وثرمستور، وعدسة شبه كروية للاقتران البصري في المساحة الحرة.
يتوفر عادةً ليزر الفراشة DFB بمخرجات ضفيرة من الألياف وقد يدمج وظائف إضافية مثل المعزل البصري والصمام الثنائي الضوئي للشاشة، اعتمادًا على التكوين.
بفضل الحزمة الأبسط والإخراج البصري للمساحة الحرة، يوفر إصدار TO60 خيارًا أكثر فعالية من حيث التكلفة لاستشعار الغاز والتطبيقات الأخرى التي لا تتطلب اقتران الألياف ووظائف متكاملة إضافية. ويعتمد الاختيار على طريقة الاقتران البصري المطلوبة وحجم الحزمة وبنية النظام.
ج: يوفر TEC المدمج والثرمستور 10 كيلو أوم التحكم في درجة الحرارة لليزر DFB، مما يساعد في الحفاظ على ظروف تشغيل مستقرة وتقليل انحراف الطول الموجي الناتج عن تغيرات درجات الحرارة. يعد التحكم في درجة الحرارة أمرًا مهمًا في أنظمة TDLAS لأن الطول الموجي لليزر يجب أن يظل محاذيًا لخاصية الامتصاص المستهدفة. يجب أخذ مواصفات TEC في الاعتبار مع نطاق درجة حرارة تشغيل الليزر ومتطلبات نظام استشعار الغاز الكامل.
· 1392 نانومتر 10 ميجاوات صمام ثنائي ليزر على شكل فراشة DFB
· 760 نانومتر 10 ميجاوات صمام ثنائي ليزر على شكل فراشة DFB
· 1512 نانومتر 10 ميجاوات DFB 14-PIN ليزر الفراشة
· صمام ثنائي ليزر DFB 1574 نانومتر لاستشعار ثاني أكسيد الكربون
· 1 مم المنطقة النشطة InGaAs PIN الضوئي
· ثنائيات الليزر هي أجهزة حساسة للتفريغ الكهروستاتيكي (ESD). ينبغي دائمًا اتباع إجراءات الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) أثناء المناولة.
· يجب التعامل مع الوحدات بنفس طريقة التعامل مع أجهزة أشباه الموصلات العادية لمنع حدوث تلف كهروستاتيكي. وللحفاظ على الوحدات وحملها بشكل آمن، ينبغي تغليف الوحدات بمادة مقاومة للتفريغ الإلكتروستاتيكي (ESD).
· لتجميع الوحدات على لوحة PCB، يجب تأريض طاولة العمل ومكواة اللحام وجسم الإنسان.
· قم بتخزين الأجهزة غير المستخدمة في درجة حرارة التخزين الموصى بها (-40 درجة مئوية إلى +85 درجة مئوية) في عبوات آمنة من أجل البيئة والتنمية المستدامة.
· لا تتجاوز الحد الأقصى المطلق للتقييمات المحددة في ورقة البيانات، بما في ذلك الحد الأقصى للتيار الأمامي 100 مللي أمبير والحد الأقصى للجهد الأمامي 2 فولت.
· استخدم دائمًا محرك الصمام الثنائي الليزري مع تحديد التيار والحماية من الجهد الزائد.
· تمكين تثبيت درجة الحرارة TEC قبل تطبيق تيار محرك الليزر للحصول على الأداء الأمثل واستقرار الطول الموجي.
· تجنب لمس سطح العدسة شبه الكروية بأصابعك العارية لمنع التلوث. إذا كانت هناك حاجة للتنظيف، استخدم كحول الأيزوبروبيل (IPA) ومسحة خالية من الوبر.
· درجة حرارة إنحسر اللحام: الحد الأقصى 260 درجة مئوية لمدة 10 ثواني. تجنب الإفراط في وقت اللحام أو درجة الحرارة.
