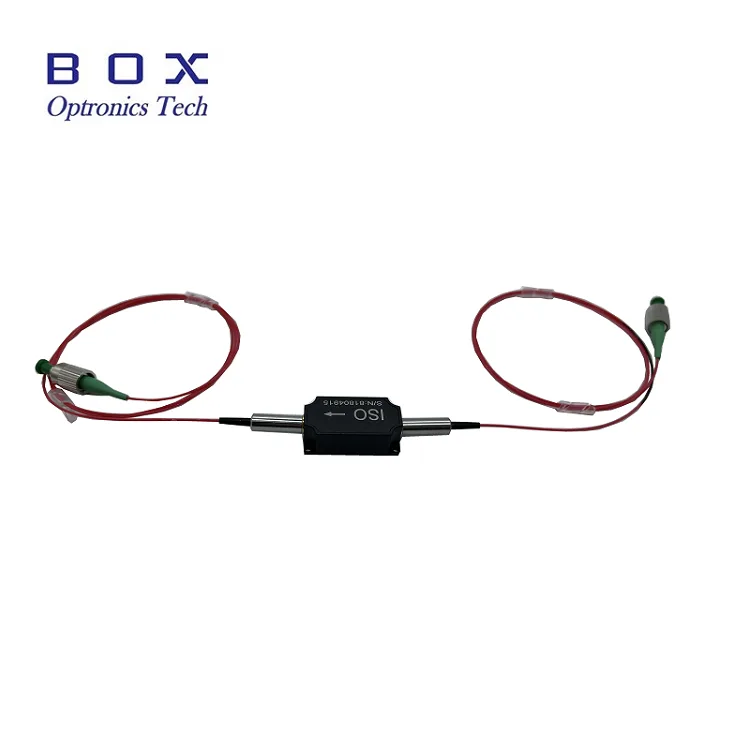

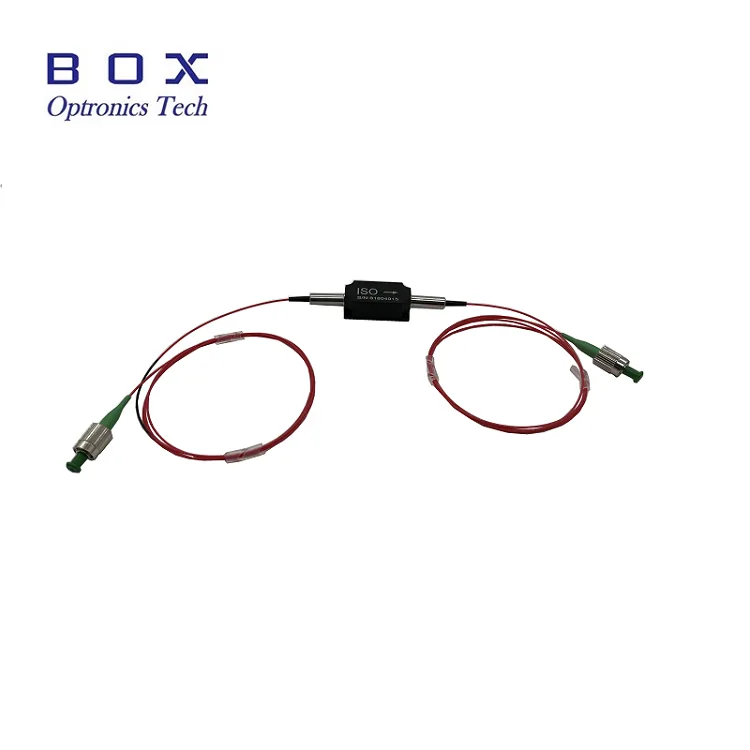

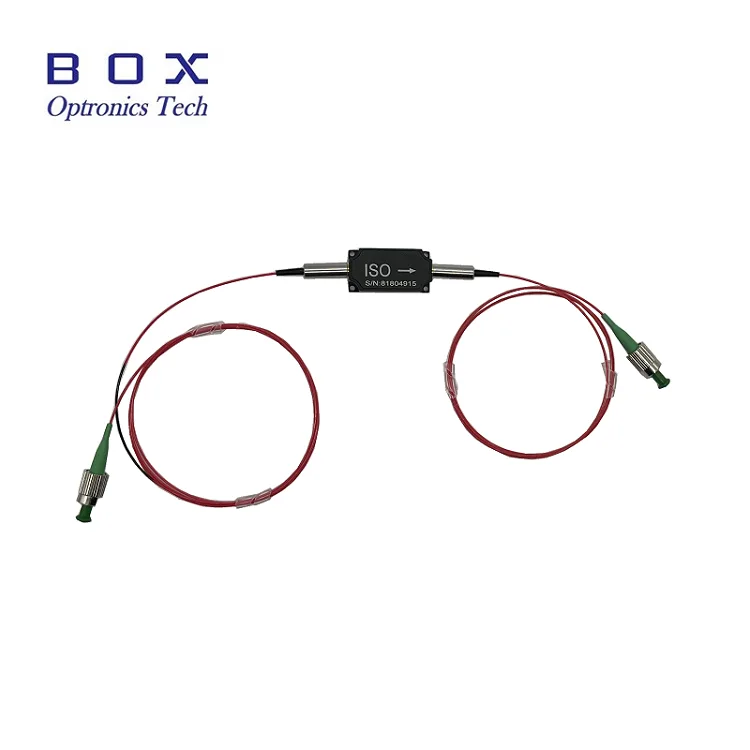

توفر Box Optronics عازلًا ضوئيًا عالي الطاقة يبلغ طوله 850 نانومتر، وهو مكون بصري سلبي مصمم لحماية الأنظمة البصرية من الانعكاسات الخلفية الضارة. يتميز هذا المعزل عالي الأداء بعزلة استثنائية تصل إلى 35 ديسيبل، وخسارة إدخال منخفضة جدًا تبلغ 0.8 ديسيبل نموذجيًا، ويدعم التعامل مع الطاقة العالية حتى متوسط طاقة يصل إلى 500 ميجاوات/1 وات/5 وات/10 وات.
يقع هذا العازل في عبوة مدمجة مقاس 58 × 28 × 26 مم مع أسلاك من الألياف بقوة 780 حصانًا، ويوفر موثوقية واستقرارًا متميزين للتطبيقات الصعبة. سواء بالنسبة لليزر الليفي أو أنظمة OCT أو مكبرات الصوت الضوئية أو أجهزة الاختبار، توفر Box Optronics عوازل عالية الجودة مدعومة بمراقبة صارمة للجودة ودعم فني عالمي.
● العزلة العالية: تصل إلى 35 ديسيبل في ذروة العزلة النموذجية
● فقدان إدخال منخفض: 0.8 ديسيبل نموذجيًا، و1.2 ديسيبل كحد أقصى
● خسارة عالية في الإرجاع: 45 ديسيبل
● نسبة انقراض عالية لإصدارات الحفاظ على الاستقطاب
● التعامل مع الطاقة العالية: 500 ميجاوات/1 وات/5 وات/10 وات متوسط الطاقة
● خسارة منخفضة تعتمد على الاستقطاب (PDL): <0.15 ديسيبل
● تصميم الحزمة مدمج وقوي
● ألياف SM/ ألياف PM/ أو أسلاك التوصيل المصنوعة من الألياف الأخرى
● موثوقية عالية واستقرار طويل الأمد
● نطاق درجة حرارة التشغيل الواسع: -40 درجة مئوية إلى +85 درجة مئوية
● أجهزة الاختبار والقياس البصري
● أنظمة التصوير المقطعي التوافقي البصري (OCT) مقاس 840 نانومتر/850 نانومتر
● أنظمة ليزر الألياف ومصادر البذور 850 نانومتر
● أنظمة استشعار الألياف الضوئية (استشعار قياس التداخل)
● مختبرات البحث والتطوير
● التصوير والتشخيص الطبي الحيوي
|
المعلمة |
وحدة |
قيمة |
|
مركز الطول الموجي |
نانومتر |
850 |
|
نطاق الطول الموجي التشغيل |
نانومتر |
±50 |
|
اكتب. ذروة العزلة عند 23 درجة مئوية |
ديسيبل |
35 |
|
دقيقة. العزل عند 23 درجة مئوية |
ديسيبل |
25 |
|
اكتب. فقدان الإدراج عند 23 درجة مئوية |
ديسيبل |
0.8 |
|
الحد الأقصى لخسارة الإدراج عند 23 درجة مئوية |
ديسيبل |
1.2 |
|
الأعلى. الخسارة المعتمدة على الاستقطاب عند 23 درجة مئوية، فقط بالنسبة لـ PI |
ديسيبل |
0.15 |
|
الحد الأدنى لخسارة الإرجاع (الإدخال/الإخراج) |
ديسيبل |
45 |
|
الأعلى. متوسط القوة الضوئية |
W |
0.5،1،2،5،10 |
|
الأعلى. ذروة الطاقة (نبض ns) |
كيلوواط |
1,5,10 |
|
المعلمة |
وحدة |
قيمة |
|
نوع الألياف |
- |
780 حصان |
|
الأعلى. حمل الشد |
N |
5 |
|
أبعاد الحزمة |
مم |
58×28×26 |
|
درجة حرارة التشغيل |
درجة مئوية |
-40~+85 |
|
درجة حرارة التخزين |
درجة مئوية |
0~+70 |

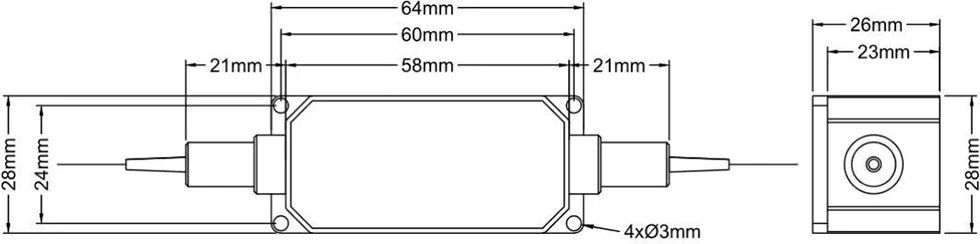

يتم تعبئة العازل في غلاف بلاستيكي قوي ومضغوط بالأبعاد التالية (الوحدة: مم):
إن العازل البصري المقترن بالألياف عالي الطاقة 850 نانومتر هو مكون بصري سلبي يوفر نقل ضوء غير متبادل، مما يسمح بمرور الإشارات الضوئية الأمامية مع منع الانعكاسات الخلفية في الأنظمة القائمة على الألياف.
يعتمد الجهاز على تأثير دوران فاراداي جنبًا إلى جنب مع بصريات الاستقطاب، وهو متوفر في كل من إصدارات الألياف أحادية الوضع (SMF) والألياف التي تحافظ على الاستقطاب (PMF)، مما يتيح التكامل المرن في الأنظمة البصرية المختلفة.
● الاتجاه الأمامي: يمر الضوء من خلاله بأقل قدر من فقدان الإدخال
● الاتجاه العكسي: يتم حجب الضوء المنعكس للخلف بعزلة عالية
● يحمي صمامات الليزر الثنائية ومكبرات الصوت من التلف الناتج عن الانعكاس الخلفي والضوضاء
● يعمل على تحسين استقرار النظام وتقليل شدة الضوضاء (RIN)
● ✓ رقابة صارمة على الجودة مع اختبار 100% قبل الشحن
● ✓ أسعار تنافسية مع إمكانية توصيل كميات كبيرة مستقرة
● ✓ خيارات تخصيص مرنة للطول الموجي والطاقة والألياف
● ✓ دعم فني 7 × 24 ساعة واستجابة سريعة
● ✓ عينة اختبار متاحة للتقييم
● ✓ الشحن العالمي مع خدمة التوصيل السريع DHL وUPS وFedEx
HPIS/HPMIS - XXX -X - X - X - X - XX - XX
|
مجال |
شفرة |
خيار |
|
سلسلة المنتجات |
HPIS/HPMIS |
عازل عالي الطاقة/ عازل PM عالي الطاقة |
|
الطول الموجي |
850، 980، 1030، 1064 نانومتر |
850: 850 نانومتر، 980: 980 نانومتر، 1030: 1030 نانومتر، 1064: 1064 نانومتر |
|
نوع الألياف |
X |
0: ألياف SM، 1: ألياف باندا PM، S: محدد |
|
نوع ضفيرة |
X |
0: 250 ميكرومتر من الألياف العارية، 1: 900 ميكرومتر أنبوب سائب، 3: 3.0 مم أنبوب سائب |
|
طول الألياف |
X |
0: 0.8 م، 1: 1 م |
|
البعد الحزمة |
X |
0: 58x28x26 ملم، صغير: محدد |
|
قوة التعامل |
العشرين |
00: 500 ميجاوات، 01: 1 وات، 02: 2 وات،......، 05: 5 وات، 10: 10 وات |
|
موصل |
العشرين |
اتحاد كرة القدم: FC/APC | SA: SC/APC | أخرى: طلب مخصص |
مثال:HPIS -850 -0 -1 -1 -0 -00- FA
عازل بصري عالي الطاقة 850 نانومتر، ألياف SM، أنبوب فضفاض 900um، طول ألياف 1 متر، الأبعاد: 58 × 28 × 26 مم، طاقة معالجة 500 ميجاوات، موصل FC/APC
● الطول الموجي المركزي: 850 نانومتر، 980 نانومتر، 1030 نانومتر، 1064 نانومتر، 1310 نانومتر، 1550 نانومتر
● تصنيف الطاقة: 0.5 واط، 1 واط، 2 واط، 5 واط، 10 واط، طاقة أعلى متاحة
● نوع الألياف: 780 حصان، SMF-28، PM1550، ألياف متخصصة أخرى
● طول الألياف: 0.5 م، 1 م، 1.5 م، 2 م (أطوال مخصصة)
● نوع الضفيرة: أنبوب فضفاض 900um، أنبوب فضفاض 3.0 مم، ألياف عارية
● حجم الحزمة: أبعاد الحزمة القياسية أو المخصصة
للحصول على متطلبات مخصصة، يرجى الاتصال بفريق المبيعات لدينا:
البريد الإلكتروني: sales06@boxoptronics.com
هاتف: +86-13322933691
موقع الكتروني: www.boxphotonics.com
يتم شحن كل وحدة مع تقرير اختبار شامل يوثق معايير الأداء المقاسة. يحتوي ملف PDF الخاص بورقة البيانات على مواصفات تفصيلية.
● تقرير اختبار فردي متضمن مع كل وحدة
● EXW (Ex Works): يوصى به إذا كان لديك حساب DHL/UPS/FedEx. نحن نقوم بالشحن باستخدام حسابك؛ لا نتحمل أي تكلفة شحن.
● DAP (يتم التسليم في المكان): إذا لم يكن لديك حساب توصيل، فيمكننا ترتيب الشحن مع الشحن المدفوع مسبقًا.
● شروط أخرى: يرجى الاتصال بنا للمناقشة.
● PayPal: دفع سريع وآمن للعينات والطلبات الصغيرة
● T/T (تحويل مصرفي): طريقة الدفع القياسية لأوامر الإنتاج العادية
● ضمان التجارة على بابا: حماية آمنة للطلبات الخاصة بالمعاملات عبر الإنترنت مع ضمان المشتري
● شروط الدفع المرنة: قابلة للتفاوض بالنسبة للشركاء الاستراتيجيين أو على المدى الطويل
● الإنتاج القياسي: ~10 أيام عمل
● التكوينات المخصصة: 15-20 يوم عمل
● الطلبات بالجملة: برجاء الاتصال لمعرفة جدول الإنتاج
● الشحن الدولي: ~3-5 أيام عمل (DHL/UPS/FedEx Express)
● الخدمة العاجلة: متاحة عند الطلب (قد يتم فرض رسوم إضافية)
في حين أن العوازل الضوئية هي أجهزة سلبية، إلا أن التعامل معها بشكل صحيح لا يزال مطلوبًا للحفاظ على الأداء والموثوقية.
● تعامل مع القفازات النظيفة الخالية من الوبر لتجنب التلوث
● العمل على سطح نظيف وخالي من الغبار
● تجنب لمس أطراف الألياف مباشرة
● احتفظ بأغطية الغبار على الموصلات عند عدم استخدامها
● تجنب الانحناء المفرط للألياف (الحد الأدنى لنصف قطر الانحناء: 30 مم)
● لا تقم بسحب أو لف أسلاك التوصيل المصنوعة من الألياف
● قم بتنظيف موصلات الألياف باستخدام كحول الأيزوبروبيل قبل التوصيل
● استخدم دائمًا أغطية الغبار عندما لا يكون الموصل قيد الاستخدام
● افحص الوجه النهائي للألياف بحثًا عن أي تلف قبل الاستخدام
● لا تتجاوز الحد الأقصى لمعدل حمل الشد
● تأكد من أن طاقة الإدخال لا تتجاوز الحد الأقصى المقدر
● استخدم مراقبة الطاقة المناسبة لتجنب التحميل الزائد
● السماح بتبديد الحرارة بشكل مناسب عند مستويات الطاقة العالية
● يتم تركيبه على المشتت الحراري للتشغيل المستمر عالي الطاقة
● قم بتركيب العازل بشكل آمن باستخدام فتحات التثبيت الأربعة
● تأكد من المحاذاة الصحيحة لتقليل الخسارة الإضافية
● السماح بمساحة كافية لنصف قطر ثني الألياف
● العمل ضمن نطاق درجة الحرارة المحدد لضمان الموثوقية
● تجنب الضغط الميكانيكي على أسلاك التوصيل المصنوعة من الألياف
تضمن شركة Box Optronics خلو هذا المنتج من العيوب في المواد والصناعة لمدة 12 شهرًا من تاريخ الشراء. خلال فترة الضمان، سنقوم بإصلاح أو استبدال المنتجات المعيبة وفقًا لتقديرنا، مجانًا.
الشروط التالية لا يغطيها الضمان المجاني:
● الأضرار الناجمة عن العوامل الطبيعية (البرق والفيضانات وما إلى ذلك) أو التأثيرات البيئية
● أعطال بسبب التشغيل غير السليم أو سوء الاستخدام من قبل المستخدم
● أضرار مادية واضحة ناجمة عن خطأ بشري
● محاولات التفكيك أو التعديل أو الإصلاح غير المصرح بها
● ملصقات الضمان المتغيرة أو غير الكاملة الموجودة على الهيكل
● التلف أو الخسارة أثناء النقل بعد الشحن
● الأضرار الناجمة عن تجاوز الحد الأقصى لمعدلات الطاقة أو ظروف التشغيل
● وقت الاستجابة السريع: خلال 24 ساعة في أيام العمل
● استكشاف الأخطاء وإصلاحها عن بعد ودعم التطبيقات
● خدمة الصيانة المدفوعة متاحة بعد فترة الضمان
● خدمات استشارية فنية مخصصة
