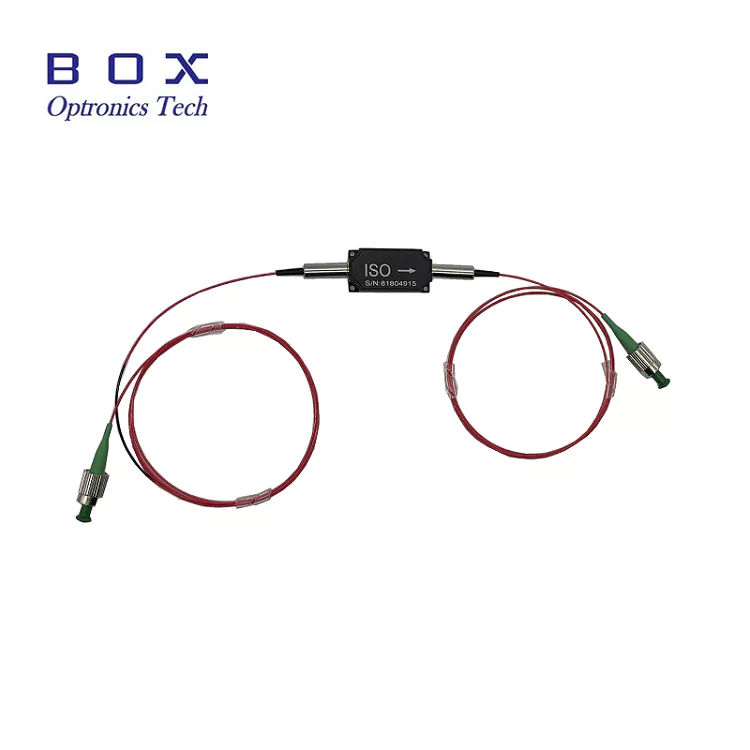

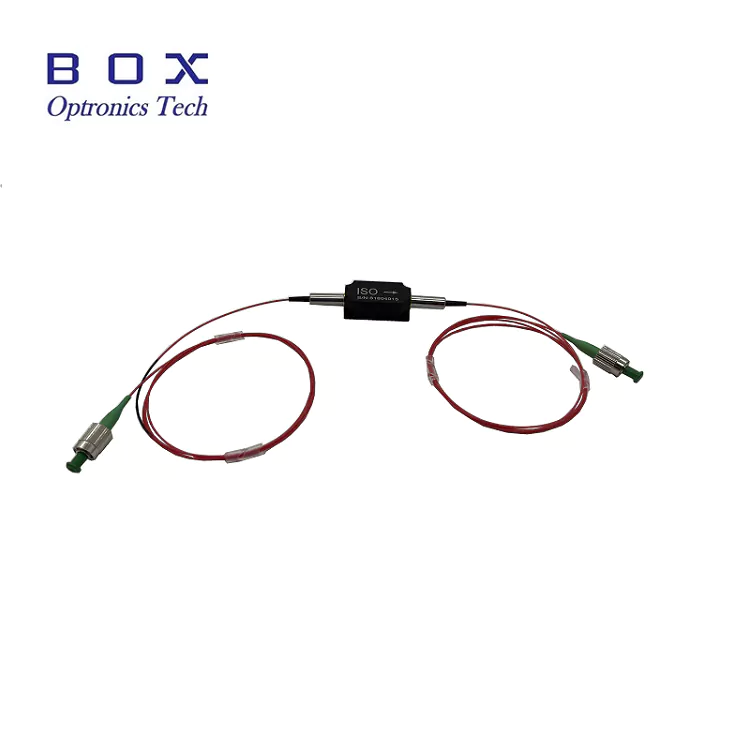

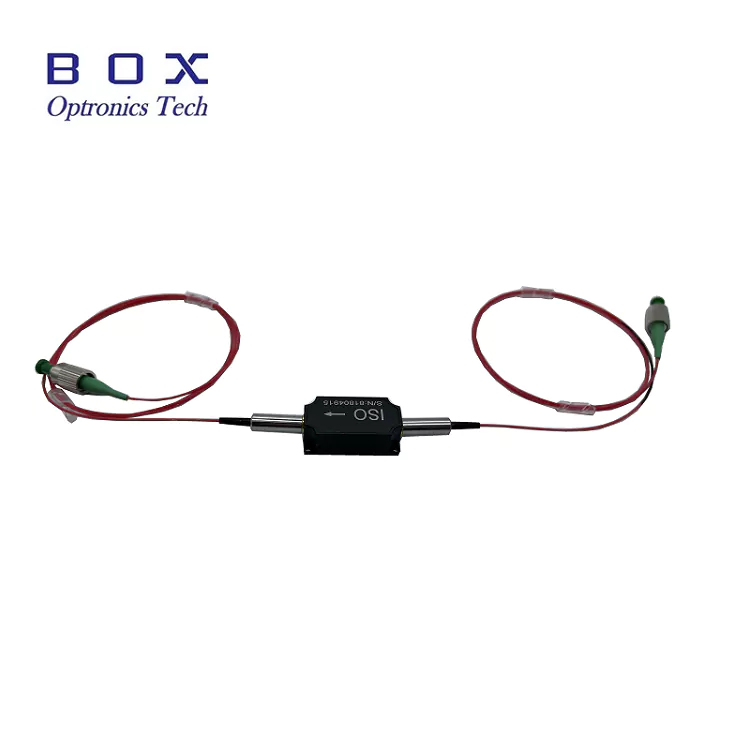

850nm المروج عالية الطاقة

توفر Box Optronics جهاز توزيع الطاقة العالي 850 نانومتر، وهو مكون بصري سلبي عالي الأداء مصمم للتحكم الدقيق في اتجاه الضوء في أنظمة الألياف الضوئية. يتيح هذا المدور ذو الثلاثة منافذ النقل غير المتبادل، وتوجيه الإشارات الضوئية من منفذ إلى منفذ بطريقة تسلسلية مع الحفاظ على الأداء البصري الممتاز.

يتميز بفقد إدخال نموذجي يصل إلى 1.0 ديسيبل، وعزل عالي يصل إلى 25 ديسيبل نموذجي، وخسارة إرجاع عالية تصل إلى 45 ديسيبل كحد أدنى، ويعتبر جهاز التدوير هذا مثاليًا لتطبيقات 850 نانومتر عالية الطاقة. وهو يدعم إجمالي متوسط ​​معالجة الطاقة حتى 500 ميجاوات/1 وات/5 وات/10 وات عبر المنافذ، مما يجعله مناسبًا لأنظمة ليزر الألياف ومضخم الصوت المتطلبة.

يقع في حزمة مدمجة مقاس 58 × 28 × 26 مم مع أسلاك توصيل من الألياف بقوة 780 حصانًا، يوفر جهاز التدوير عالي الطاقة 850 نانومتر الاستقرار والأداء الموثوق به على المدى الطويل.

الميزات الرئيسية

• عزل عالي: 25 ديسيبل في ذروة العزلة النموذجية، 22 ديسيبل كحد أدنى

• خسارة إدخال منخفضة: 1.0 ديسيبل نموذجيًا، و1.5 ديسيبل كحد أقصى

• خسارة عالية في الإرجاع: 45 ديسيبل كحد أدنى (الإدخال/الإخراج)

• انخفاض الخسارة المعتمدة على الاستقطاب (PDL): .150.15 ديسيبل

• التعامل مع الطاقة العالية: ما يصل إلى 500 ميجاوات، 1 وات، 5 وات، 10 وات

• قدرة ذروة عالية للطاقة: أقل من 10 كيلووات لتشغيل النبض في ثانية ثانية

• منع التداخلات العالية: 45 ديسيبل كحد أدنى

• تصميم العبوة مدمج وقوي: 58×28×26 ملم

• أسلاك التوصيل المصنوعة من الألياف بقدرة 780 حصانًا لتطبيقات الطاقة العالية

• موثوقية ممتازة واستقرار طويل الأمد

• 3 منافذ نقل ضوئي غير متبادل

• نطاق واسع لدرجة حرارة التشغيل: +10 درجة مئوية إلى +50 درجة مئوية

التطبيقات النموذجية

• أنظمة استشعار الألياف الضوئية

• أجهزة الألياف الضوئية ومعدات الاختبار

• أنظمة ليزر ألياف 850 نانومتر

• أنظمة التصوير الطبي الحيوي وOCT

• مختبرات البحث والتطوير

• الحماية من الليزر المرتد (DFB).

المواصفات الفنية

المواصفات البصرية (T = 25 درجة مئوية)

المواصفات الميكانيكية والبيئية

*ملاحظة: المواصفات المذكورة أعلاه مخصصة للأجهزة التي لا تحتوي على موصلات. بالنسبة للأجهزة ذات الموصلات، تقتصر قوة المعالجة على 1 وات، وتكون خسارة الإدخال أعلى بمقدار 0.3 ديسيبل، وفقدان الإرجاع أقل بمقدار 5 ديسيبل، ونسبة الانقراض أقل بمقدار 2 ديسيبل.

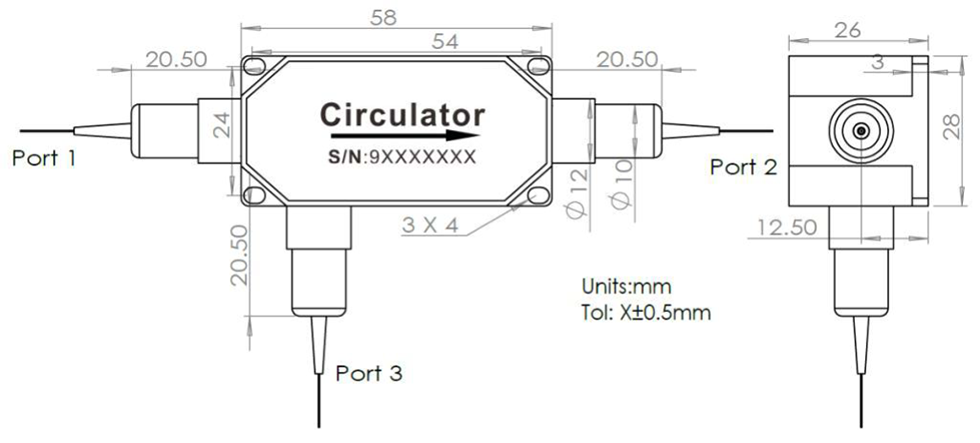

أبعاد الحزمة

يتم تعبئة جهاز التدوير عالي الطاقة 850 نانومتر في هيكل مدمج وقوي بالأبعاد التالية (الوحدة: مم):

• حجم العبوة: 58 × 28 × 26 ملم

• تكوين 3 منافذ مع أسلاك التوصيل المصنوعة من الألياف

• 4 فتحات تركيب للتثبيت الآمن

• التسامح: ±0.5 ملم

تكوين المنفذ

يتيح جهاز الدوران البصري ذو 3 منافذ توجيه الإشارة الضوئية أحادية الاتجاه في تسلسل 1 → 2 → 3 → 1:

• المنفذ 1 → المنفذ 2: ناقل حركة أمامي منخفض فقدان الإدخال

• المنفذ 2 → المنفذ 3: توجيه الإشارات المرتدة/المنعكسة

• المنفذ 3 → المنفذ 1: ناقل الحركة الأمامي يكمل حلقة التدوير، مع الحفاظ على عزلة عالية في المسارات العكسية

يستخدم الجهاز تصميمًا بصريًا غير متبادل لضمان انتشار الإشارة الاتجاهية والعزل الفعال بين المنافذ غير المتجاورة، مما يجعله مثاليًا لاستشعار الألياف والحماية بالليزر وأنظمة القياس البصري.

مبدأ العمل

جهاز التدوير البصري عالي الطاقة 850 نانومتر هو جهاز سلبي متعدد المنافذ غير متبادل يقوم بتوجيه الإشارات الضوئية في اتجاه متسلسل 1 → 2 → 3 → 1، مما يتيح إدارة الإشارات الاتجاهية في أنظمة الألياف الضوئية.

يعتمد الجهاز على تأثير دوران فاراداي مع مكونات التوجيه الضوئية المعتمدة على الاستقطاب.

مبدأ العمل:

•دوار فاراداي: يقدم دوران استقطاب ثابت غير متبادل (عادة 45 درجة)، مستقل عن اتجاه الانتشار

• بصريات توجيه الاستقطاب: إشارات بصرية مباشرة تعتمد على حالة الاستقطاب

• نقل غير متبادل: يضمن توجيه الإشارة الاتجاهية مع عزل عالي بين مسارات الانتشار العكسي

الوظائف الرئيسية:

• يفصل بين الإشارات الضوئية المنتشرة للأمام والخلف

• يحمي مصادر الليزر من الانعكاسات الخلفية

• تمكين التشغيل ثنائي الاتجاه في أنظمة استشعار الألياف الضوئية والليزر

• يدعم توجيه الإشارة في أبنية القياس والاستشعار

لماذا تختار Box Optronics؟

• مراقبة الجودة الصارمة مع اختبار 100% قبل الشحن

• أسعار تنافسية مع القدرة على التسليم بالجملة مستقرة

• خيارات تخصيص مرنة للطول الموجي، والطاقة، والألياف، والموصلات

• دعم فني 7 × 24 ساعة واستجابة سريعة

• اختبار عينة متاحة للتقييم

• الشحن العالمي مع خدمة التوصيل السريع DHL، UPS، وFedEx

طلب المعلومات

التسميات النموذجية

HPCIR - XXX - X - X - X - X - XX - XX

مثال: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

جهاز تدوير عالي الطاقة 850 نانومتر، ألياف بقوة 780 حصان، أنبوب سائب 900 ميكرومتر، طول ألياف 1 متر، حزمة 58 × 28 × 26 مم، طاقة معالجة 10 وات، موصل FC/APC

خيارات التخصيص المتاحة

• الطول الموجي المركزي: 830 نانومتر، 850 نانومتر، الأطوال الموجية الأخرى متاحة عند الطلب

•تصنيف الطاقة: 500 ميجاوات، 1 وات، 5 وات، 10 وات، طاقة أعلى متاحة للتصميمات المخصصة

• نوع الألياف: 780 حصان، ألياف أخرى متخصصة

• طول الألياف: 0.5 م، 0.8 م، 1 م، 1.5 م، 2 م (الأطوال المخصصة متوفرة)

•نوع الضفيرة: ألياف عارية 250 ميكرومتر، أنبوب فضفاض 900 ميكرومتر، أنبوب فضفاض 3.0 مم

•نوع الموصل: FC/UPC، FC/APC، SC/APC، LC/APC، أو موصلات مخصصة

• حجم العبوة: أبعاد الحزمة القياسية 58x28x26mm أو المخصصة

• تكوينات دائرية ذات 4 منافذ متاحة عند الطلب

للحصول على متطلبات مخصصة، يرجى الاتصال بفريق المبيعات لدينا.

ورقة البيانات وتقرير الاختبار

يتم شحن كل جهاز تدوير عالي الطاقة 850 نانومتر مع تقرير اختبار شامل يوثق معايير الأداء المقاسة. يحتوي ملف PDF الخاص بورقة البيانات على مواصفات تفصيلية ومنحنيات أداء.

•تقرير الاختبار الفردي مرفق مع كل وحدة

ورقة البيانات

شروط الاقتباس والدفع

شروط الاقتباس

•EXW (Ex Works): يوصى به إذا كان لديك حساب DHL/UPS/FedEx. نحن نقوم بالشحن باستخدام حسابك؛ لا يتم فرض أي تكلفة الشحن من قبلنا.

•DAP (يتم التسليم في المكان): إذا لم يكن لديك حساب بريد سريع، فيمكننا ترتيب الشحن مع الشحن المدفوع مسبقًا.

• شروط أخرى: يرجى الاتصال بنا للمناقشة.

شروط الدفع

•PayPal: دفع سريع وآمن للعينات والطلبات الصغيرة

•T/T (التحويل البنكي): طريقة الدفع القياسية لأوامر الإنتاج العادية

• ضمان التجارة على بابا: حماية الطلب الآمن للمعاملات عبر الإنترنت مع ضمان المشتري

•شروط الدفع المرنة: قابلة للتفاوض بالنسبة للشركاء الاستراتيجيين أو على المدى الطويل

مهلة

• الإنتاج القياسي: ~ 10-15 يوم عمل

• التكوينات المخصصة: 15-20 يوم عمل

• أوامر الحجم: يرجى الاتصال للحصول على جدول الإنتاج

• الشحن الدولي: ~ 3-5 أيام عمل (DHL/UPS/FedEx Express)

• الخدمة السريعة: متوفرة عند الطلب

ملاحظات العملية والتعامل معها

حماية البيئة والتنمية المستدامة

في حين أن أجهزة التدوير الضوئية هي أجهزة سلبية، إلا أن التعامل معها بشكل صحيح مطلوب للحفاظ على الأداء والموثوقية.

• العمل على سطح نظيف وخالي من الغبار

• تجنب لمس أطراف الألياف مباشرة

• احتفظ بأغطية الغبار على الموصلات عند عدم استخدامها

•استخدام الحماية المناسبة من ESD أثناء المناولة والتركيب

التعامل مع الألياف

• تجنب الانحناء المفرط للألياف

• لا تقم بسحب أو تحريف أسلاك التوصيل المصنوعة من الألياف

• تنظيف موصلات الألياف قبل الاتصال

• استخدم دائمًا أغطية الغبار عندما لا يكون الموصل قيد الاستخدام

• فحص نهاية وجه الألياف للتلف قبل الاستخدام

اعتبارات التعامل مع الطاقة

• تأكد من أن إجمالي طاقة الإدخال لا يتجاوز الحد الأقصى المقدر

• استخدم مراقبة الطاقة المناسبة لتجنب التحميل الزائد

• السماح بتبديد الحرارة بشكل مناسب عند مستويات الطاقة العالية

• جبل على بالوعة الحرارة لتشغيل مستمر عالي الطاقة

•ملاحظة: الأجهزة المجهزة بالموصل لديها قدرة أقل على التعامل مع الطاقة (1 واط كحد أقصى)

• تجنب ارتفاع الطاقة المفاجئ الذي قد يتجاوز معدلات الطاقة القصوى

التثبيت والتركيب

• قم بتركيب جهاز الدوران بشكل آمن باستخدام فتحات التركيب الأربعة

•Ensure المحاذاة الصحيحة لتقليل الخسارة الإضافية

• السماح بمساحة كافية لنصف قطر ثني الألياف

• تعمل ضمن نطاق درجة الحرارة المحدد للموثوقية (+10 درجة مئوية إلى +50 درجة مئوية)

• تجنب الضغط الميكانيكي على أسلاك التوصيل المصنوعة من الألياف

• ضمان الاتجاه الصحيح للمنفذ لتوجيه الإشارة الصحيحة
