وحدة ليزر قابلة للضبط على نطاق C

نظرة عامة على المنتج-وحدة الليزر القابلة للضبط ذات النطاق C

وحدة الليزر القابلة للضبط على النطاق C (سلسلة ATLS4 / HTLS4) من Box Optronics عبارة عن وحدة ليزر قابلة للضبط مدمجة ومتكاملة تغطي نطاق الطول الموجي الكامل للنطاق C والإخراج المقترن بالألياف.

تم تحسين طراز ATLS4 لضبط الطول الموجي الدقيق، مما يوفر حجم خطوة نموذجي للطول الموجي يبلغ 10 مساءً، ووقت تبديل الطول الموجي ≥100 ميكروثانية، وأداء عرض الخط الضيق أقل من 5 ميجاهرتز. وهو مثالي للتطبيقات التي تتطلب دقة طيفية عالية، بما في ذلك استجواب FBG، وتوصيف المرشح البصري ضيق النطاق، واختبار مكونات DWDM، والقياسات الضوئية الدقيقة.

تم تصميم طراز HTLS4 لتطبيقات المسح السريع للطول الموجي، ويتميز باستجابة ضبط الطول الموجي السريعة حتى 1 ميكروثانية، وقدرة المسح عالية السرعة التي تتجاوز 1000 نانومتر/ثانية، وعرض خط يبلغ 1 ميجاهرتز تقريبًا. تم تحسينه لاستشعار FBG الديناميكي، واختبار المكونات البصرية عالية الإنتاجية، وتطبيقات الاستحواذ الطيفي السريع.

يشترك كلا الطرازين في نفس الحزمة الميكانيكية والواجهة الكهربائية وتكوين مخرجات الألياف، مما يسمح لمصممي النظام باختيار درجة الأداء المناسبة بناءً على متطلبات التطبيق دون تغيير تصميم التكامل الميكانيكي أو الكهربائي.

الميزات الرئيسية -وحدة الليزر القابلة للضبط على نطاق C

• نطاق ضبط الطول الموجي الواسع للنطاق C: 1525–1568 نانومتر (ATLS4) / 1525–1569 نانومتر (HTLS4)

• دقة الطول الموجي العالية: ±10 مساءً مطلقة، ±2 مساءً استقرار، <3 مساءً قابلية التكرار

• سرعة الضبط السريعة: ≥100 ميكرو ثانية (ATLS4) / ≥1 ميكرو ثانية (HTLS4) لكل خطوة

• سرعة المسح العالية: >40 نانومتر/ثانية عند الخطوة 10 مساءً (ATLS4) / >1000 نانومتر/ثانية عند الخطوة 20 مساءً (HTLS4)

• خطوة الطول الموجي الدقيق: 10 مساءً نموذجيًا (ATLS4) / 20 مساءً نموذجيًا (HTLS4)

• طاقة خرج عالية: >10 ديسيبل مللي واط (10 مللي واط) عبر نطاق الضبط الكامل

• استقرار ممتاز للطاقة: ±0.05 ديسيبل ميلي واط

• تسطيح جيد للطاقة: ±±0.3 ديسيبل

• نسبة منع عالية للوضع الجانبي: >35 ديسيبل (ATLS4) / >40 ديسيبل (HTLS4)

• ضوضاء منخفضة الكثافة نسبيًا: <-135 ديسيبل/هرتز

• عرض الخط الضيق: <5 ميجا هرتز (ATLS4) / ~1 ميجا هرتز نموذجي (HTLS4)، ثابت

• مخرج موصل الألياف FC/APC القياسي

• عامل شكل الوحدة المدمجة: 134 × 104 × 21 ملم

• مصدر طاقة تيار مستمر بقدرة 5 فولت، واستهلاك طاقة نموذجي <5 وات

• نطاق واسع لدرجة حرارة التشغيل: -20 درجة مئوية إلى +65 درجة مئوية

التطبيقات النموذجية - وحدة الليزر القابلة للضبط على النطاق C

• أنظمة إزالة التشكيل والاستجواب لشبكة الألياف Bragg (FBG).

• اختبار الجهاز البصري السلبي وتوصيفه (فقد الإدراج، وفقدان الإرجاع، واستجابة الفلتر)

• مكون DWDM واختبار مُضاعِف الإرسال بتقسيم الطول الموجي

• أنظمة استشعار الألياف الضوئية لقياس درجة الحرارة والإجهاد والاهتزازات

• مراقبة الصحة الهيكلية للجسور والأنفاق وخطوط الأنابيب وشفرات توربينات الرياح

• مصادر ليزر قابلة للضبط لقياس الطيف البصري وتحليله

• البحث والتطوير في مختبرات الضوئيات والاتصالات البصرية

• دمج OEM في معدات الاختبار والقياس البصري

مواصفات المنتج - وحدة الليزر القابلة للضبط ذات النطاق C

المواصفات البصرية والطول الموجي

المواصفات الميكانيكية والكهربائية

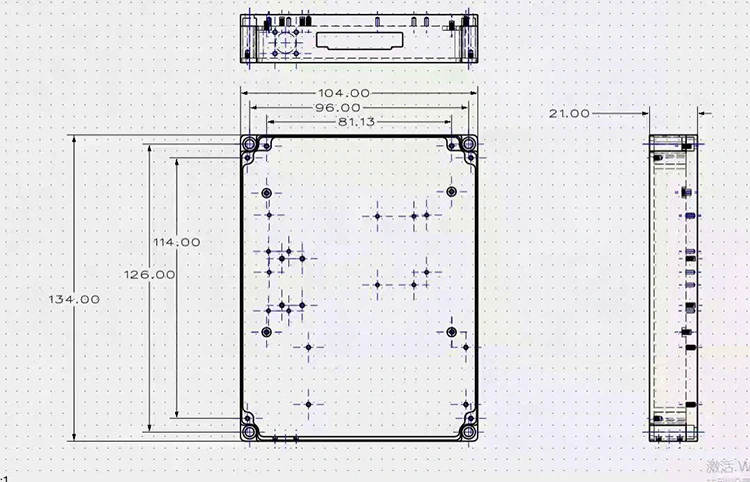

أبعاد العبوة - وحدة الليزر القابلة للضبط على النطاق C

أبعاد الوحدة: 134 ملم (طول) × 104 ملم (عرض) × 21 ملم (ارتفاع)

طلب وحدة الليزر القابلة للضبط ذات النطاق C

التسميات النموذجية

XTLS4-C-النطاق

أمثلة: ATLS4-C-Band، HTLS4-C-Band

الأسئلة المتداولة (الأسئلة الشائعة) - وحدة الليزر القابلة للضبط ذات النطاق C

س: ما الفرق بين طرازي ATLS4 وHTLS4؟

ج: يشترك كل من ATLS4 وHTLS4 في نفس الحزمة الميكانيكية والواجهة الكهربائية ومخرج الألياف، لكنهما يختلفان في سرعة الضبط وحجم الخطوة وأداء عرض الخط.

يوفر الإصدار القياسي ATLS4 حجم خطوة بطول موجي 10 مساءً، ووقت تبديل للطول الموجي بخطوة واحدة ≥100 ميكروثانية، وسرعة مسح أكبر من 40 نانومتر/ثانية (خطوة 10 مساءً)، وعرض خط ضيق <5 ميجاهرتز، مما يجعله مثاليًا للقياسات الطيفية عالية الدقة والتوصيف البصري الدقيق.

يوفر الإصدار عالي السرعة HTLS4 وقت تبديل للطول الموجي بخطوة واحدة أقل من 1 ميكروثانية وسرعة مسح أكبر من 1000 نانومتر/ثانية مع دقة خطوة بطول موجة تبلغ 20 مساءً، مما يجعله مثاليًا لاستجواب FBG السريع واستشعار الألياف الديناميكية واختبار المكونات البصرية عالية الإنتاجية.

حدد النموذج بناءً على متطلبات التطبيق الخاص بك لسرعة المسح ودقة الطول الموجي ونسبة الإشارة إلى الضوضاء.

س: هل يمكن استخدام مصدر الليزر القابل للضبط هذا في أنظمة استجواب FBG؟

ج: نعم. تعتبر وحدات الليزر القابلة للضبط ATLS4 وHTLS4 مناسبة على نطاق واسع لأنظمة الاستجواب FBG. تسمح قدرتها على ضبط الطول الموجي الدقيق، ودقة الطول الموجي العالية، والإخراج البصري المستقر بالتتبع الدقيق لتحولات الطول الموجي FBG الناتجة عن تغيرات درجة الحرارة والإجهاد والاهتزاز. تم تحسين ATLS4 للتحليل الطيفي عالي الدقة، بينما يوفر HTLS4 قدرة مسح عالية السرعة لاستشعار FBG الديناميكي وقياسات الإنتاجية العالية.

س: ما هي طاقة الإخراج وتسطيح الطاقة؟

ج: يوفر كلا الطرازين طاقة خرج أكبر من 10 ديسيبل ميلي واط عبر نطاق الضبط الكامل، مع استقرار طاقة يبلغ ±0.05 ديسيبل ميلي واط واستواء طاقة يبلغ ±±0.3 ديسيبل. تحافظ حلقة التحكم في الطاقة المدمجة على طاقة خرج ثابتة حيث يتم ضبط الطول الموجي، مما يقلل من أخطاء القياس الناتجة عن اختلاف الطاقة.

س: ما هو الحد الأدنى لكمية الطلب (موك)؟

ج: موك هو 1 وحدة. نحن ندعم كميات الطلب المرنة، بدءًا من الوحدات الفردية للبحث والتطوير والنماذج الأولية وحتى الإنتاج بكميات كبيرة لتكامل OEM. اتصل بفريق المبيعات لدينا للحصول على أسعار محددة بالكمية المطلوبة.

وحدة الليزر القابلة للضبط من Datasheet-C-Band

وحدة الليزر القابلة للضبط ATLS4-C-Band

وحدة الليزر القابلة للضبط HTLS4-C-Band

وحدة الليزر القابلة للضبط ذات الوقت C-Band

• الإنتاج القياسي: من أسبوع إلى أسبوعين

• الطلبات بالجملة: يرجى الاتصال بنا للحصول على جدول الإنتاج

• الطلبات المخصصة: من 3 إلى 4 أسابيع

• الشحن الدولي: حوالي 5 أيام عمل (DHL/UPS/FedEx Express)

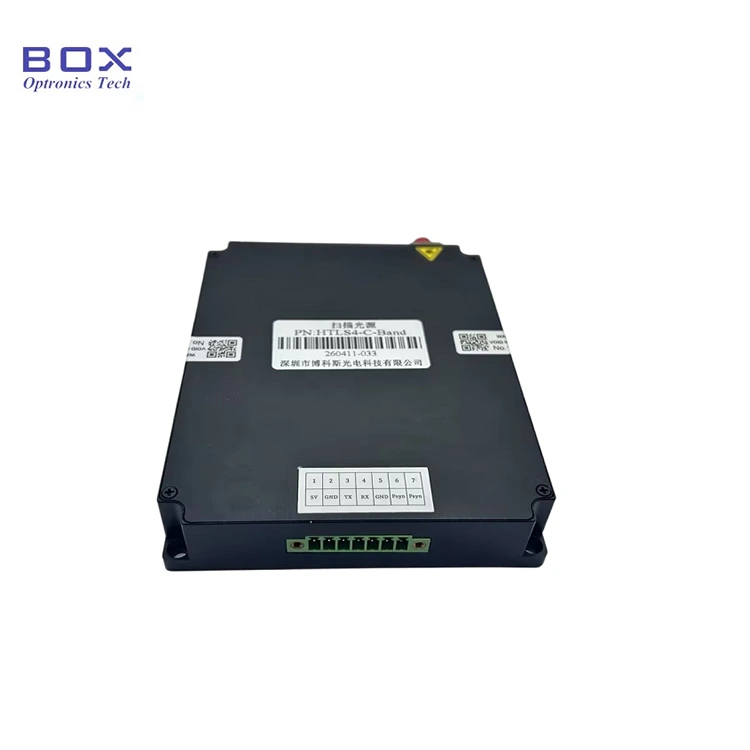

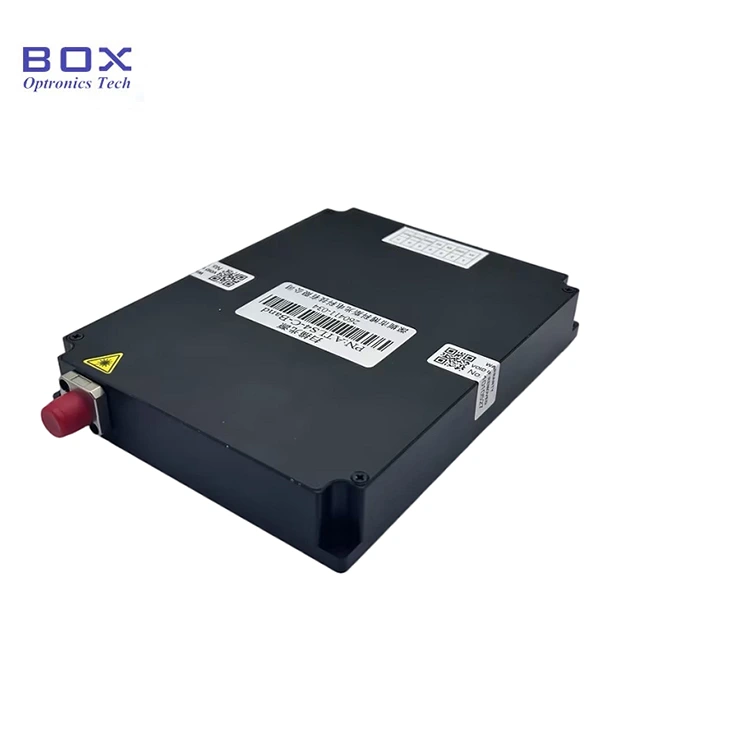

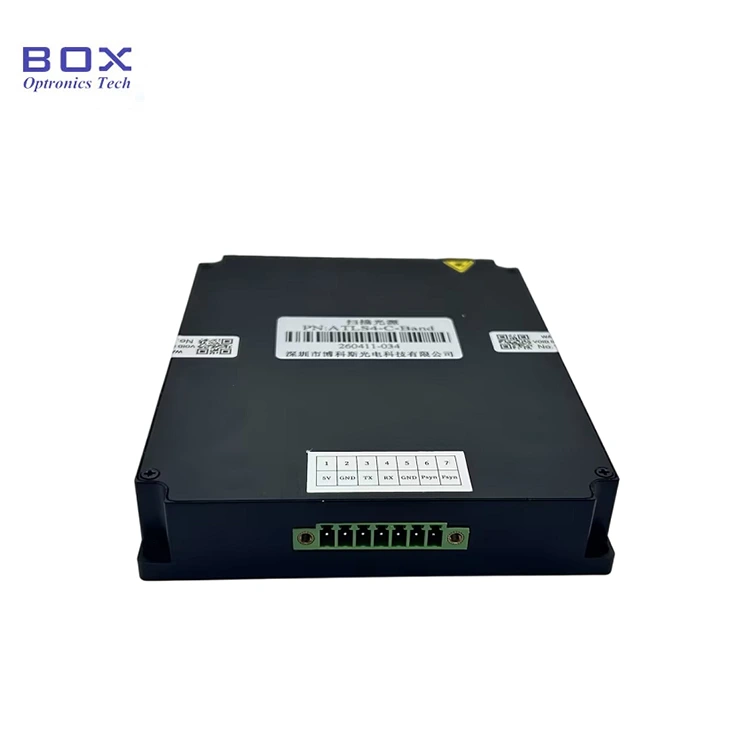

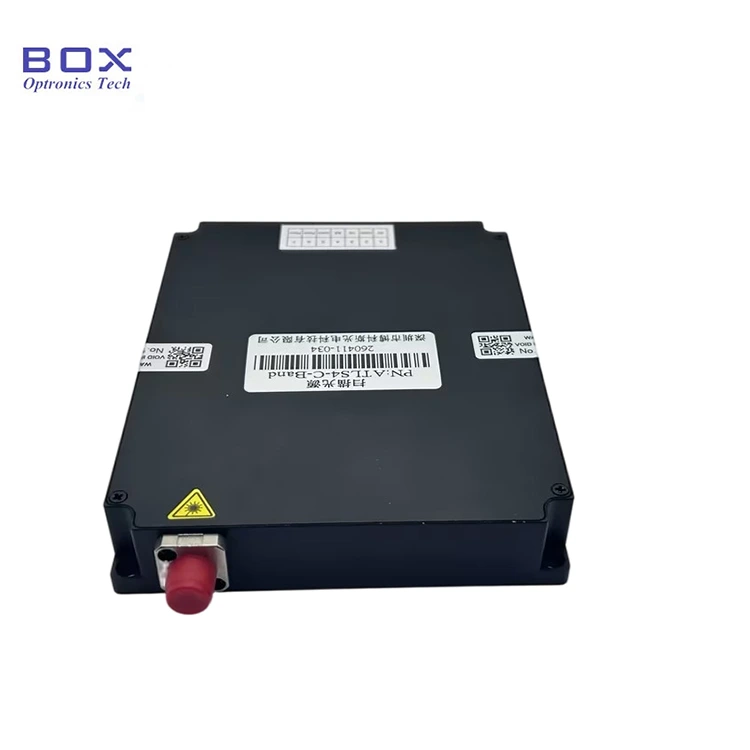

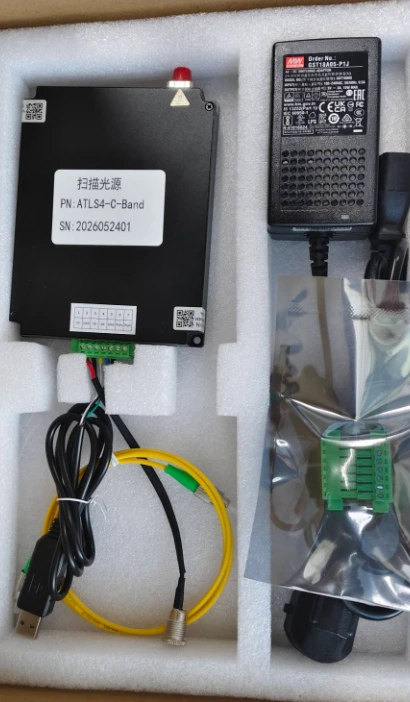

صورة لوحدة الليزر القابلة للضبط ذات النطاق C للمنتج الفعلي
