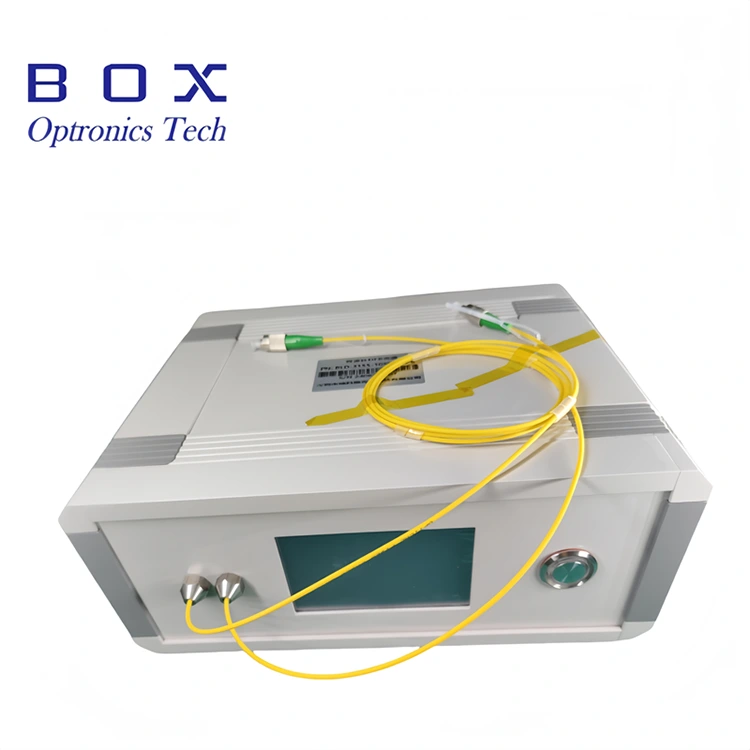

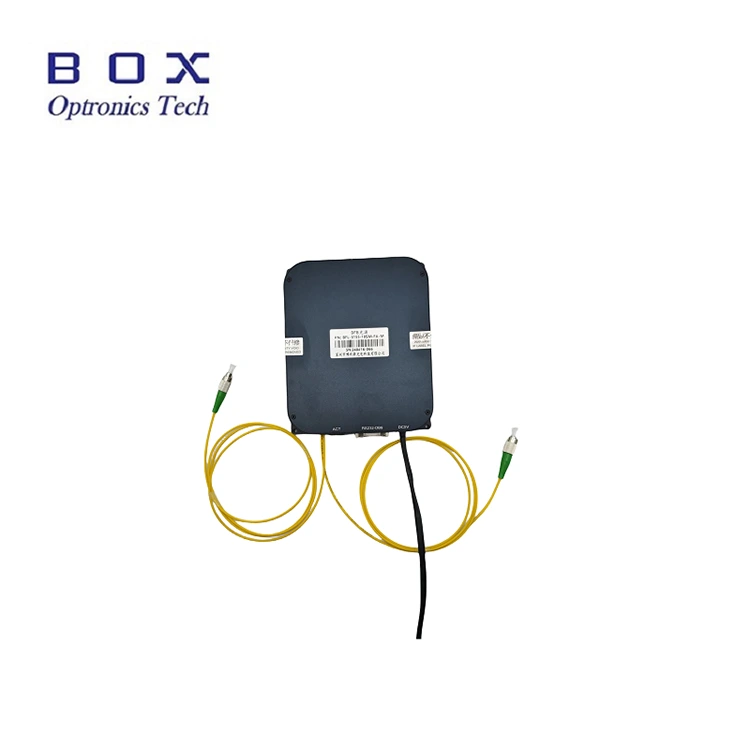

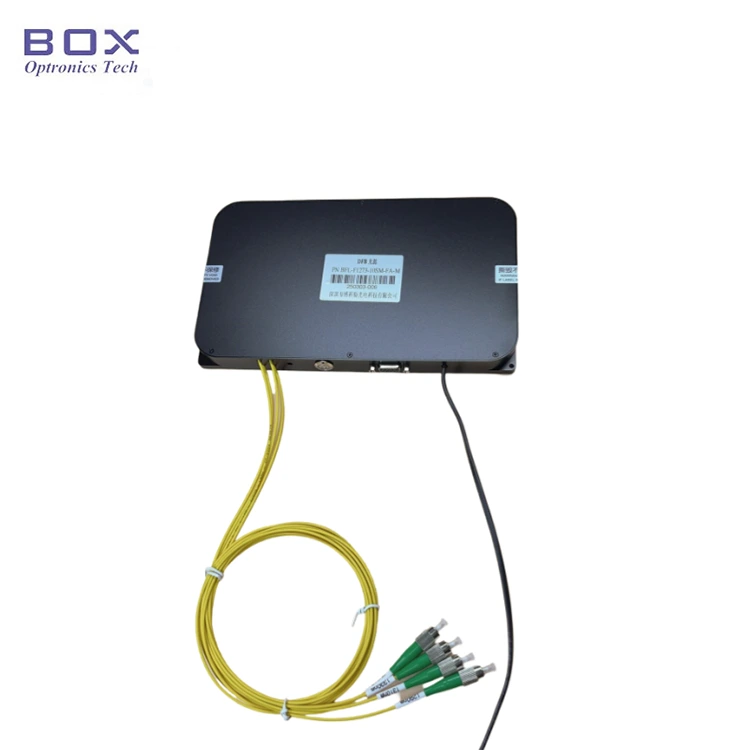

هذا هو مصدر ليزر DFB متعدد القنوات يتميز بأطوال موجية قابلة للتكوين بحرية وتشغيل الموجة المستمرة (CW). تشمل خيارات الطول الموجي المتاحة CWDM (1270~1650 نانومتر)، وقنوات DWDM ITU 18~64، وأطوال موجية LAN-WDM، بالإضافة إلى أطوال موجية محددة مثل 1030 نانومتر و1064 نانومتر. المنتج متوفر في شكلين: وحدة سطح مكتب مستقلة أو خيار معياري قابل للتكامل؛ مجهزة بواجهات الاتصالات وبرامج المراقبة. يمكن للمستخدمين الاختيار بين طاقة خرج ثابتة أو تكوين قابل لضبط الطاقة. يدعم مصدر ليزر DFB متعدد القنوات التشغيل كمصدر ضوء أحادي القناة أو إخراج متزامن عبر قنوات متعددة.
|
المعلمة |
وحدة |
قنوات مزدوجة |
أربع قنوات |
ملحوظة |
|
العمل الطول الموجي |
نانومتر |
1310/1550 |
1270/1290/1310/1330 |
قابل للتخصيص |
|
الطول الموجي الاختياري |
نانومتر |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 نانومتر 1650 نانومتر 1683 نانومتر |
نوع DFB |
|
|
طاقة الإخراج |
ميغاواط |
10/20/أخرى |
قابل للتخصيص |
|
|
الوضع الجانبي نسبة القمع |
ديسيبل |
> 30 |
|
|
|
وضع العمل |
- |
الأسلحة الكيميائية |
|
|
|
نطاق تعديل الطاقة |
- |
10~100% |
|
|
|
الاستقرار على المدى القصير (15 دقيقة) |
ديسيبل |
± ± 0.02 ما يعادل ± ± 0.5٪ |
|
|
|
الاستقرار على المدى الطويل (8 ساعات) |
ديسيبل |
± ± 0.05 ما يعادل ±±1 .2% |
|
|
|
موصل |
- |
FC/APC |
قابل للتخصيص |
|
|
نوع الألياف |
- |
Hi1060/SMF-28/PM1550 |
قابل للتخصيص |
|
|
طَرد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
|
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
|||
|
مزود الطاقة |
V |
تيار متردد 110 ~ 240 فولت، <20 وات |
الفوق |
|
|
تيار مستمر 5 فولت/4 أمبير، <15 وات |
الوحدة النمطية |
|||
|
استهلاك الطاقة |
W |
≥60 |
|
|
|
نطاق درجة حرارة التشغيل |
℃ |
-5 ~+55 |
|
|
|
نطاق درجة حرارة التخزين |
℃ |
-40 ~+85 |
|
|
● أطوال موجية قابلة للتخصيص وقدرات الإخراج؛
● 2 ~ 16 قناة متاحة؛
● انتاج الطاقة الثابتة أو القابلة للتعديل.
● ارتفاع استقرار الإخراج، وصغر الحجم، وبدء التشغيل السريع.
● WDM، AWG، PLC الخسارة التفاضلية لجهاز، كشف خسارة العودة؛
● طب العيون أكتوبر.
● معايرة أجهزة الألياف وأنظمة اختبار المكونات السلبية.
● الأطوال الموجية المتاحة (نانومتر):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

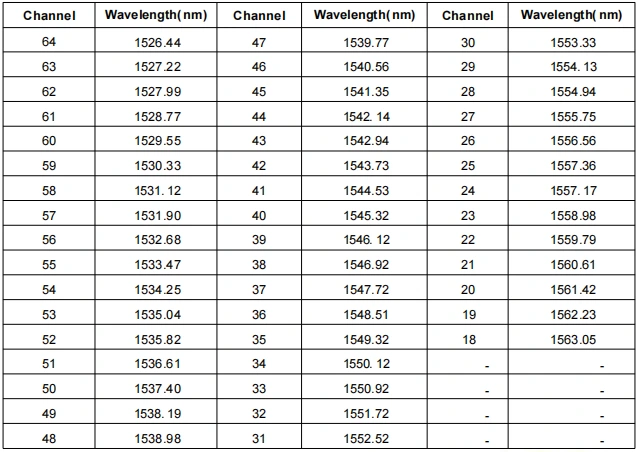

● قناة الاتحاد الدولي للاتصالات 18~64 الطول الموجي (مم):

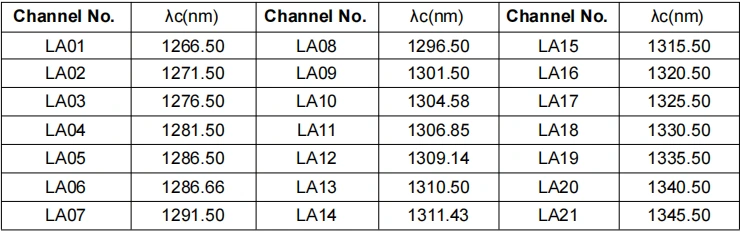

● الأطوال الموجية لـ LAN-WDM (مم):
الخطوة 1. التفريغ: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة.
الخطوة 2. مصدر الطاقة: متصل بمصدر طاقة تحويل التيار المستمر أو مصدر طاقة منظم يلبي متطلبات مصدر الطاقة الخاص به. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (يتم توفير محول الطاقة وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4. الاتصال بالكمبيوتر المضيف: استخدم كابل بيانات USB-RS485 DB9 لتوصيل مصدر ليزر DFB متعدد القنوات والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لتحديد كبل بيانات المنفذ التسلسلي، وإلا لا يمكن توصيل برنامج الكمبيوتر المضيف ووحدة مصدر الضوء وتوصيلهما بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.

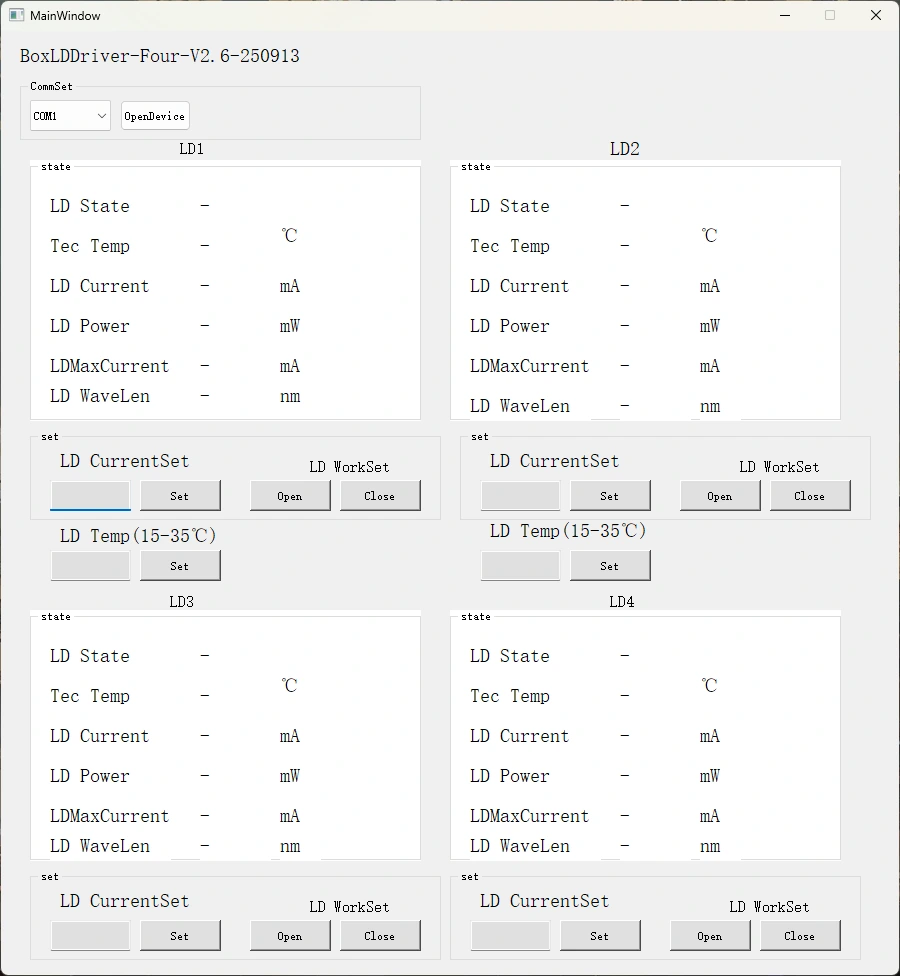

الخطوة5. برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في تيار LD ودرجة حرارة LD لمصدر الليزر DFB متعدد القنوات. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر فوق الزر "فتح". (لمنع حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)
