نظرة عامة على المنتج-عداد الطاقة الضوئية

يعد مقياس الطاقة الضوئية من Box Optronics أداة قياس إلكترونية بصرية عالية الأداء تم تصميمها للكشف الدقيق عن الطاقة الضوئية وتحليلها. تم تصميم أجهزة قياس الطاقة الخاصة بنا باستخدام كاشفات الصمام الثنائي الضوئي عالية الجودة من السيليكون (Si) وزرنيخيد الغاليوم الإنديوم (InGaAs)، وتوفر قياسات دقيقة وموثوقة عبر النطاقات الطيفية للأشعة فوق البنفسجية والمرئية والأشعة تحت الحمراء القريبة والأشعة تحت الحمراء المتوسطة.

تتضمن السلسلة كلا من النماذج متعددة القنوات الموضوعة على الطاولة (PM-MC-4-B5) للاختبارات المعملية والإنتاجية، والنماذج المدمجة المحمولة أحادية القناة (PM-SC-1-HD) للاختبار الميداني والمعايرة في الموقع. تتميز جميع الوحدات بواجهات بديهية تعمل باللمس، وتحليل إحصائي في الوقت الفعلي (الحالي، والحد الأدنى، والحد الأقصى، والمتوسط، ومن الذروة إلى الذروة، والانحراف المعياري)، واتصال USB للحصول على البيانات المستندة إلى الكمبيوتر وتحليلها. مع رؤوس الكاشف القابلة للتبديل التي تدعم نطاقات الطول الموجي ونطاقات الطاقة المختلفة، والتصميمات الكروية المدمجة الاختيارية لتجميع الشعاع الموحد، وملحقات اقتران الألياف المرنة (محول الألياف العارية ومحول الألياف FC)، يمكن تكوين أجهزة قياس الطاقة الضوئية الخاصة بنا لتلبية المتطلبات المحددة.

الميزات الرئيسية-عداد الطاقة الضوئية

● دقة قياس عالية: 0.001 ديسيبل للحصول على قراءات دقيقة للطاقة

● نطاق طاقة واسع: 1nW~10mW أو 10uW~10W

● تغطية واسعة النطاق للطول الموجي: 400~1100 نانومتر (Si)، 900~1650 نانومتر (InGaAs)، 1100~2200 نانومتر (InGaAs)

● عوامل الشكل المتعددة: تتوفر تكوينات توضع على الطاولة (4 قنوات) وأخرى محمولة (قناة واحدة).

● تحليل إحصائي للطاقة مدمج: القيمة الحالية، الحد الأدنى، الحد الأقصى، المتوسط، من الذروة إلى الذروة، الانحراف المعياري

● الفاصل الزمني لأخذ عينات البيانات القابلة للتكوين: 0.1 ثانية إلى 1 ثانية

● واجهة مستخدم بديهية تعمل باللمس مع عرض في الوقت الحقيقي

● اتصال USB مع البرنامج المضيف لتسجيل البيانات والتحليل الرسومي

● خرج الجهد التناظري (0 ~ 2.5 فولت) عبر BNC/SMA

● متوافق مع ملحقات محول الألياف العارية (BFA) ومحول الألياف FC (FCA).

● تصميم مدمج وقوي مناسب لكل من البيئات المختبرية والصناعية

● عدم اليقين في القياس: ±5%

التطبيقات النموذجية - عداد الطاقة الضوئية

● اختبار وتوصيف المكونات البصرية (ثنائيات الليزر، الألياف، مكبرات الصوت، العوازل)

● التحقق من خرج الطاقة بالليزر ومراقبة الاستقرار

● محاذاة نظام الألياف الضوئية وقياس الخسارة

● مختبرات البحث والتطوير في مجال الضوئيات والإلكترونيات الضوئية

● مراقبة جودة خط إنتاج الليزر الصناعي واختباره

● معايرة أجهزة الاستشعار البصرية والتحقق من صحتها

● اختبار مكونات الاتصالات (CWDM، DWDM، أجهزة الإرسال والاستقبال)

● المعامل البصرية التعليمية والجامعية

● الخدمة الميدانية ومعايرة المعدات في الموقع

المواصفات الفنية - عداد الطاقة الضوئية

مواصفات الكاشف (T=25°C)

مواصفات الوحدة المضيفة

مواصفات الملحقات

تفاصيل المنتج-عداد الطاقة الضوئية

ما هو مقياس الطاقة الضوئية؟

مقياس الطاقة الضوئية هو أداة إلكترونية ضوئية دقيقة مصممة لقياس قوة الإشارات الضوئية، عادةً من أشعة الليزر أو الثنائيات الباعثة للضوء (LEDs) أو أنظمة نقل الألياف الضوئية.

ويتكون من مكونين أساسيين: رأس مستشعر ثنائي ضوئي مُعاير يحول الطاقة الضوئية الواردة إلى تيار كهربائي، ووحدة عرض/معالجة تعمل على تضخيم قيمة الطاقة المقاسة ورقمنتها وعرضها بوحدات مثل الواط (W)، أو المللي واط (mW)، أو الديسيبل بالنسبة إلى 1 ميجاوات (dBm).

تعد عدادات الطاقة الضوئية أدوات أساسية في أبحاث الضوئيات واتصالات الألياف الضوئية وتصنيع الليزر ومراقبة الجودة. يتم استخدامها لتوصيف مخرجات الليزر، وقياس فقدان إدخال الألياف، وقدرة خرج مكبر الصوت البصري وقياس الكسب، والتحقق من ميزانية الطاقة على مستوى النظام.

يحدد اختيار مادة الكاشف (السيليكون للضوء المرئي/NIR، InGaAs لـ NIR/SWIR) نطاق الطول الموجي وحساسية الجهاز.

نظرة عامة على سلسلة المنتجات

تقدم Box Optronics منصة معيارية لقياس الطاقة الضوئية مع رؤوس كاشف قابلة للتبديل وخيارين للوحدة المضيفة، مما يسمح للعملاء بتكوين نظام محسّن لمتطلبات القياس المحددة الخاصة بهم:

رؤوس الكاشفات

• PMS-4011-2040: كاشف الصمام الثنائي السيليكوني مع مجال متكامل، يغطي 400~1100 نانومتر مع نطاق طاقة يتراوح بين -20~+40 ديسيبل ميلي واط (10μW~10W). مثالية لقياسات طاقة الليزر المرئية والقريبة من الأشعة تحت الحمراء.

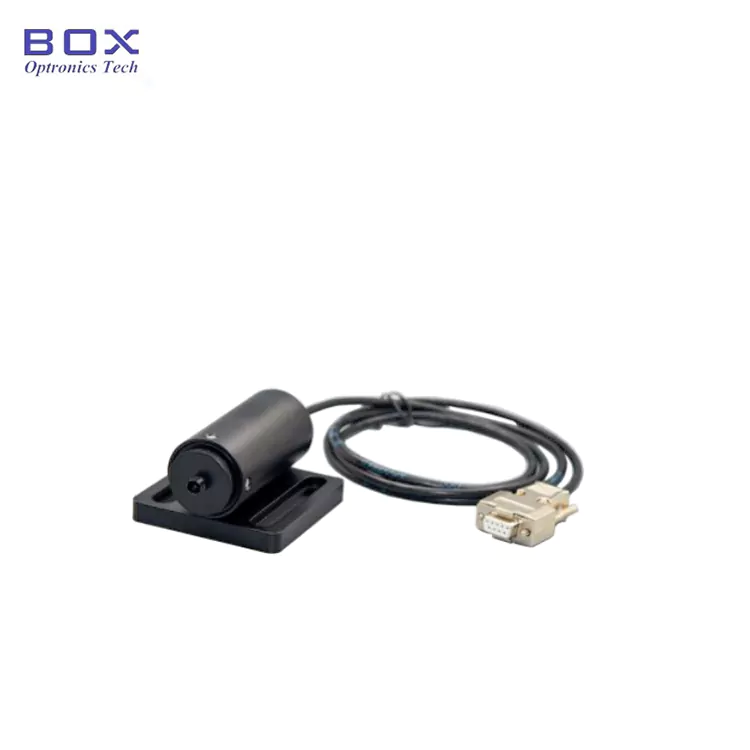

• PMS-9016-6010: كاشف الثنائي الضوئي InGaAs (لا يوجد مجال متكامل)، يغطي 900~1650 نانومتر مع نطاق طاقة منخفض ممتد يبلغ -60~+10 ديسيبل ميلي واط (1 نانو واط ~ 10 ميلي واط). الأمثل لقياسات نطاق الاتصالات عالية الحساسية.

• PMS-9016-2043: كاشف الثنائي الضوئي InGaAs مع كرة مدمجة، تغطي 900~1650 نانومتر مع نطاق طاقة واسع يبلغ -20~+43 ديسيبل ميلي واط (10μW~20W). مناسبة لاختبارات الاتصالات والبيانات للأغراض العامة.

• PMS-1122-2040: كاشف ثنائي ضوئي InGaAs ذو طول موجي ممتد مع مجال متكامل، يغطي 1100 ~ 2200 نانومتر مع نطاق طاقة يبلغ -20 ~ + 40 ديسيبل ميلي واط (10 ميكرو واط ~ 10 واط). مصممة لتطبيقات الأشعة تحت الحمراء ذات الموجة القصيرة (SWIR).

الوحدات المضيفة

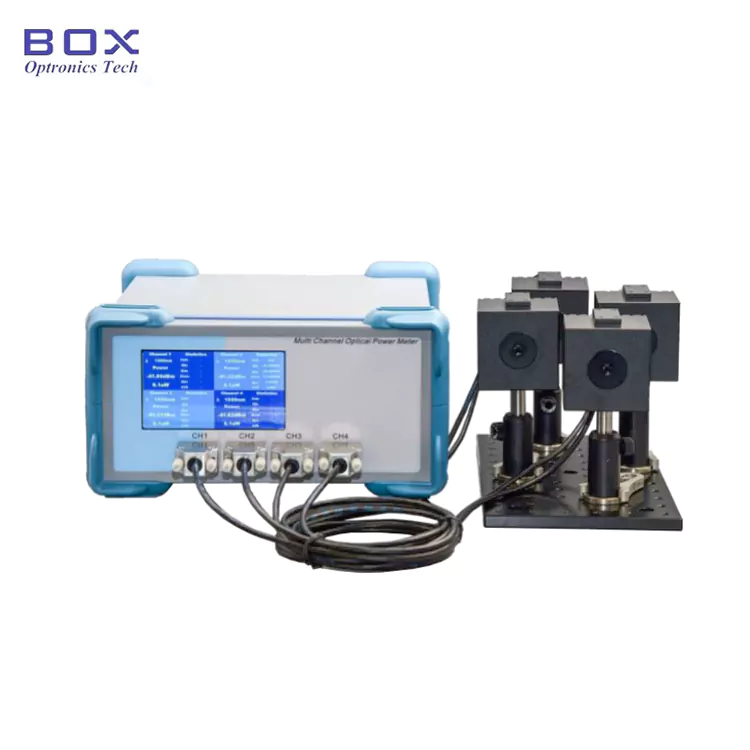

• PM-MC-4-B5 (قنوات متعددة توضع على الطاولة): وحدة توضع على الطاولة ذات أربع قنوات مزودة بشاشة عرض كبيرة تعمل باللمس، وتدعم القياس المتزامن لما يصل إلى أربع قنوات كاشف. مثالي لإعدادات المختبرات ومحطات اختبار الإنتاج والتطبيقات التي تتطلب مراقبة متعددة النقاط.

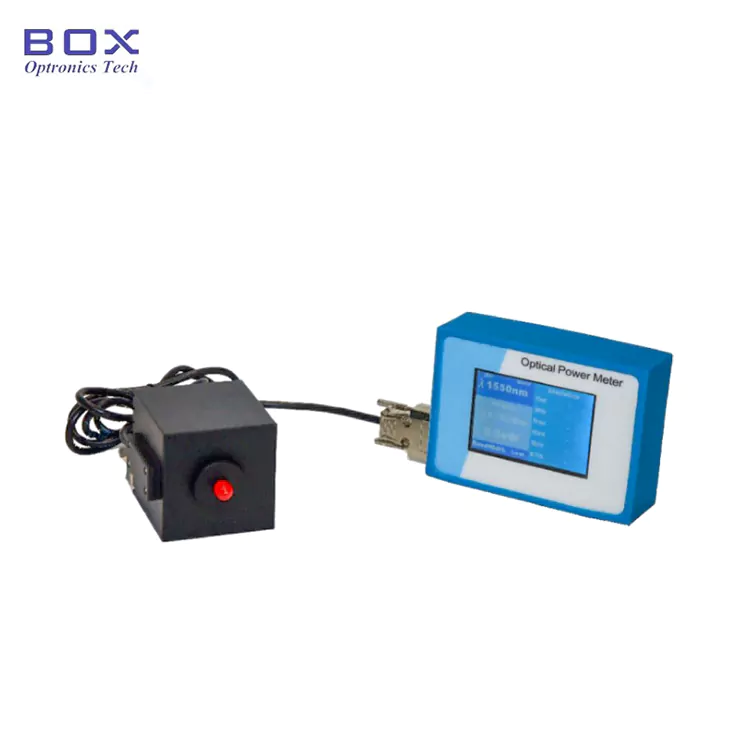

• PM-SC-1-HD (قناة واحدة محمولة باليد): وحدة محمولة صغيرة الحجم ذات قناة واحدة مع واجهة تعمل باللمس، مصممة لسهولة النقل والاستخدام الميداني. مثالي للمعايرة في الموقع، والخدمة الميدانية، وتطبيقات اختبار الهاتف المحمول.

طلب المعلومات-عداد الطاقة الضوئية

التسميات النموذجية

اصطلاح تسمية الوحدة المضيفة

مساء - XX - X - XX

مثال: PM-MC-4-B5

اتفاقية تسمية الكاشف

الدورة الشهرية - XXXX - XXXX - XX

مثال: PMS-9016-2040-FC

ورقة البيانات وعداد الطاقة الضوئية البرمجيات

ورقة البيانات

· جهاز التحكم عن بعد عبر واجهة USB. رابط تنزيل برنامج الكمبيوتر الشخصي متضمن عند الشراء.

شروط الاقتباس والدفع

شروط الاقتباس

· EXW

· DAP

· فوب

· شروط أخرى: يرجى الاتصال بنا للمناقشة.

شروط الدفع

· PayPal: دفع سريع وآمن للعينات والطلبات الصغيرة

· T/T (تحويل مصرفي): طريقة الدفع القياسية لأوامر الإنتاج العادية

· ضمان التجارة على بابا: حماية آمنة للطلبات للمعاملات عبر الإنترنت مع ضمان المشتري

· بطاقة الائتمان: متاحة عبر منصتي PayPal وAlibaba

· شروط الدفع المرنة: قابلة للتفاوض

مهلة

· الوحدات القياسية (النماذج المتوفرة): 3 إلى 5 أيام عمل

· الإنتاج القياسي: 10 إلى 15 يوم عمل

· الطلبات بالجملة: يرجى الاتصال للحصول على جدول الإنتاج

· الشحن الدولي: ~5 أيام عمل (DHL/UPS/FedEx Express)

· الخدمة العاجلة: متاحة عند الطلب

ملاحظات التشغيل والتعامل مع عداد الطاقة الضوئية

احتياطات السلامة

· لا تنظر مطلقًا مباشرة إلى شعاع ليزر نشط أو منفذ إخراج بصري

· اتبع دائمًا بروتوكولات الأمان المناسبة لليزر وارتدي نظارات السلامة المناسبة لليزر

· لا تتجاوز الحد الأقصى للطاقة المقدرة لنموذج الكاشف المستخدم

· افصل الطاقة قبل تنظيف الوحدة أو صيانتها

· استخدم مصدر الطاقة المحدد فقط لتجنب تلف الجهاز

العناية بالكاشف وصيانته

· حافظ على فتحة الكاشف نظيفة وخالية من الغبار والزيوت والحطام

· استخدم مناديل نظيفة وخالية من الوبر ومحلول تنظيف بصري مناسب عند تنظيف سطح الكاشف

· استبدل دائمًا الأغطية الواقية الموجودة على الكاشف عند عدم استخدامه

· تجنب لمس سطح الكاشف النشط بالأصابع أو الأدوات

· نظف موصلات الألياف قبل إدخالها باستخدام أدوات التنظيف المناسبة

· تجنب إسقاط الكاشف أو تعريضه لصدمة ميكانيكية

· قم بالتخزين في بيئة نظيفة وجافة عند عدم الاستخدام

· يوصى بإعادة المعايرة الدورية سنويًا

ضمان الجودة

تلتزم Box Optronics بتوفير أدوات اختبار وقياس بصرية عالية الجودة مع أداء موثوق ومتسق. تخضع جميع أجهزة قياس الطاقة الضوئية لدينا لاختبارات ومعايرة ومراقبة جودة صارمة قبل الشحن.

ضمان

· ضمان محدود لمدة 12 شهرًا من تاريخ التسليم

· يغطي الضمان العيوب في المواد والصناعة

· إصلاح أو استبدال الوحدات المعيبة مجانًا بموجب الضمان

· لا يغطي الضمان الأضرار الناجمة عن سوء الاستخدام أو سوء التعامل أو التعديل غير المصرح به أو التآكل العادي للأجزاء المستهلكة
