1. مقدمة من 1310 نانومتر مضخم بصري لأشباه الموصلات بقوة 15 ديسيبل
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة و خدمة ما بعد البيع
مضخم بصري لأشباه الموصلات 1310 نانومتر 15 ديسيبل (SOA) مع حزمة الفراشة ذات 14 سنًا توفر حلاً عالي الأداء للبصريات التضخيم في نطاق الطول الموجي 1310 نانومتر. مع طاقة خرج 15 ديسيبل و كسب إشارة 25 ديسيبل، يعتبر SOA مثاليًا للتطبيقات في المفاتيح الضوئية، WDM شبكات الألياف الضوئية، وأشعة الليزر MOPA.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
الذروة |
25 درجة مئوية، رقم التعريف الشخصي=-15 ديسيبل ميلي واط |
- |
1310 |
- |
نانومتر |
|
مركز ASE الطول الموجي |
LASE |
25 درجة مئوية، إذا كانت = 120 مللي أمبير |
- |
1310 |
- |
نانومتر |
|
-3dB كسب عرض النطاق الترددي |
Δ |
رقم التعريف الشخصي = 0 ديسيبل مللي واط |
- |
65 |
- |
نانومتر |
|
تشبع الطاقة الضوئية |
بماكس |
إذا كان = 120 مللي أمبير، رقم التعريف الشخصي = 5 ديسيبل ميلي واط عند 1310 نانومتر |
- |
15 |
- |
ديسيبل |
|
كسب إشارة صغيرة |
إس إس جي |
إذا = 120 مللي أمبير، رقم التعريف الشخصي=-20dBm@1310nm |
- |
25 |
- |
ديسيبل |
|
تعتمد على الاستقطاب كسب |
بدج |
25 درجة مئوية، إذا كانت = 120 مللي أمبير |
- |
0.5 |
1.0 |
ديسيبل |
|
التشغيل الحالي |
لو |
- |
- |
250 |
400 |
أماه |
|
الجهد إلى الأمام |
VF |
- |
- |
1.2 |
1.5 |
V |
|
شكل الضوضاء |
نف |
25 درجة مئوية، إذا كانت = 120 مللي أمبير، عند 1310 نانومتر |
- |
7 |
9 |
ديسيبل |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
- |
- |
- |
1.8 |
A |
|
المجلس التنفيذي الجهد |
فتيك |
- |
- |
- |
3.4 |
V |
|
مقاومة الثرمستور |
ريثيرم |
تي = 25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
تيار الثرمستور |
إيثرم |
- |
- |
- |
5 |
أماه |
|
إجمالي الطاقة |
P |
- |
- |
- |
4 |
W |
|
درجة حرارة حالة التشغيل |
قمة |
أنا = إذا |
-10 |
- |
70 |
℃ |
|
درجة حرارة التخزين |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e الألياف مع موصل FC/APC؛
● ضوضاء منخفضة الشكل والاعتماد المنخفض على الاستقطاب؛
● 14 دبوس حزمة BTF مع TEC، الثرمستور.
● تعويض الخسارة ل اتصال الألياف الضوئية والتبديل؛
● WDM الألياف الضوئية الشبكات؛
● MOPA (المذبذب الرئيسي مضخم الطاقة) الليزر.

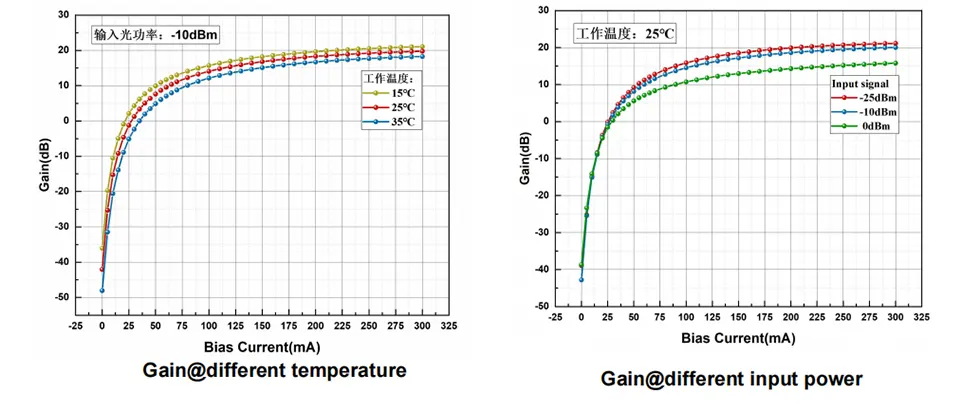

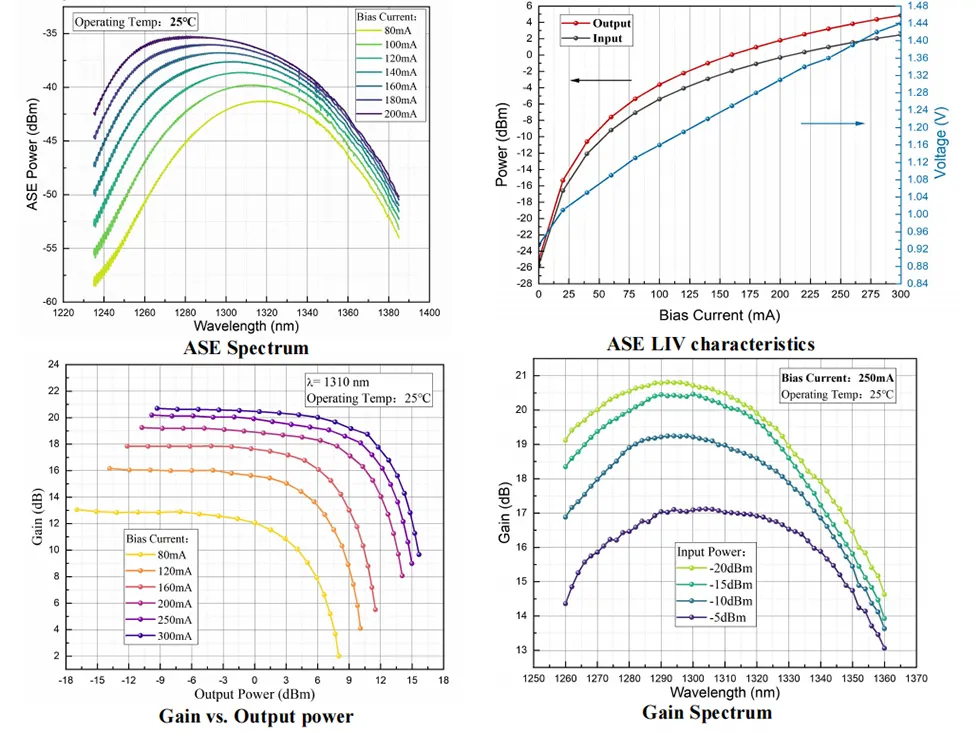

● الطيف النموذجي

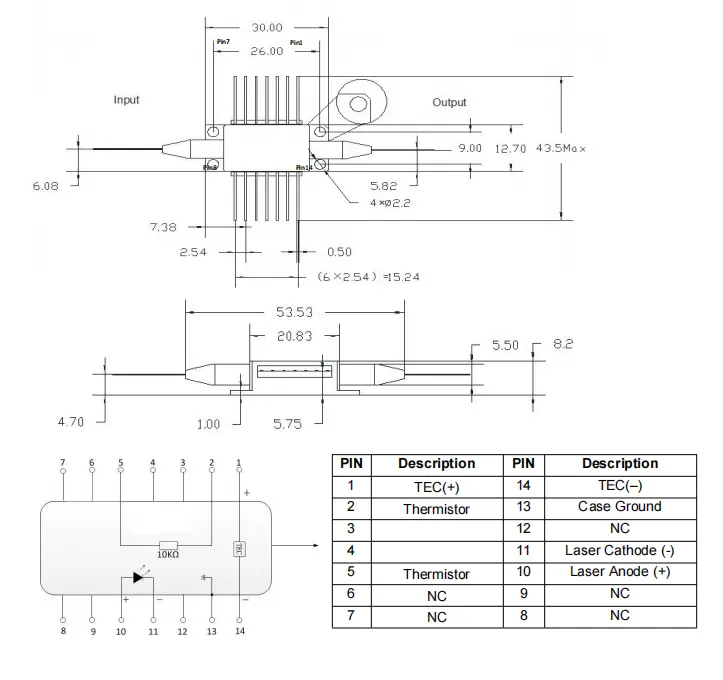

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) -1310 نانومتر 15 ديسيبل ميلي واط مضخم بصري لأشباه الموصلات
|
اسم |
الطول الموجي |
يكسب |
نوع الألياف |
موصل |
|
بسوا |
-XXXX |
-XX |
العشرين |
-XX |
|
الخدمية |
1310: 1310 نانومتر |
25:25 ديسيبل |
سم:SMF-28e |
اتحاد كرة القدم: FC/APC آخر |
على سبيل المثال: BSOA-1310-25SM-FA
(معلومات الطلب: مضخم بصري لأشباه الموصلات 1310 نانومتر 15 ديسيبل، 25 ديسيبل كسب إشارة صغير، طاقة بصرية تشبع 15 ديسيبل، حزمة فراشة ذات 14 سنًا، مع ألياف SM، موصل FC/APC).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
