مضخم بصري لأشباه الموصلات 1060 نانومتر 15 ديسيبل (SOA) مع حزمة الفراشة ذات 14 سنًا توفر حلاً عالي الأداء للبصريات التضخيم في نطاق الطول الموجي 1060 نانومتر. مع طاقة خرج 15 ديسيبل و كسب إشارة يبلغ 25 ديسيبل، يعد SOA مثاليًا للتطبيقات في المفاتيح الضوئية، OCT الطبية، ومصادر التردد الاجتياح. إذا كانت الدبابيس تتطلب لحام، فإن يجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ووقت اللحام يجب ألا تتجاوز 10 ثواني.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
الذروة |
25 درجة مئوية، رقم التعريف الشخصي = 0 ديسيبل مللي واط |
- |
1060 |
- |
نانومتر |
|
مركز ASE الطول الموجي |
LASE |
25 درجة مئوية، إذا كان = 400 مللي أمبير |
- |
1070 |
- |
نانومتر |
|
-3dB كسب عرض النطاق الترددي |
Δ |
رقم التعريف الشخصي=-20 ديسيبل ميلي واط |
- |
50 |
- |
نانومتر |
|
تشبع الطاقة الضوئية |
بماكس |
إذا كان = 400 مللي أمبير، رقم التعريف الشخصي = 5 ديسيبل ميلي واط عند 1060 نانومتر |
- |
15 |
- |
ديسيبل |
|
كسب إشارة صغيرة |
إس إس جي |
إذا = 400mA، رقم التعريف الشخصي=-25dBm@1060nm |
- |
25 |
- |
ديسيبل |
|
تعتمد على الاستقطاب كسب |
بدج |
25 درجة مئوية، إذا كان = 400 مللي أمبير |
20 |
- |
- |
ديسيبل |
|
التشغيل الحالي |
لو |
- |
- |
400 |
600 |
أماه |
|
الجهد إلى الأمام |
VF |
- |
- |
- |
2.0 |
V |
|
شكل الضوضاء |
نف |
25 درجة مئوية، إذا كانت = 400 مللي أمبير، عند 1060 نانومتر |
- |
8 |
10 |
ديسيبل |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
- |
- |
- |
1.8 |
A |
|
المجلس التنفيذي الجهد |
فتيك |
- |
- |
- |
3.4 |
V |
|
مقاومة الثرمستور |
ريثيرم |
تي = 25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
تيار الثرمستور |
إيثرم |
- |
- |
- |
5 |
أماه |
|
إجمالي الطاقة |
P |
- |
- |
- |
4 |
W |
|
درجة حرارة حالة التشغيل |
قمة |
أنا = إذا |
-10 |
- |
70 |
℃ |
|
درجة حرارة التخزين |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e الألياف مع موصل FC/APC؛
● ضوضاء منخفضة الشكل والاعتماد المنخفض على الاستقطاب؛
● 14 دبوس حزمة BTF مع TEC، الثرمستور.
● تعويض الخسارة ل اتصال الألياف الضوئية والتبديل؛
● أكتوبر الطبية؛
● مصدر تردد الاجتياح، قابل للضبط الليزر.

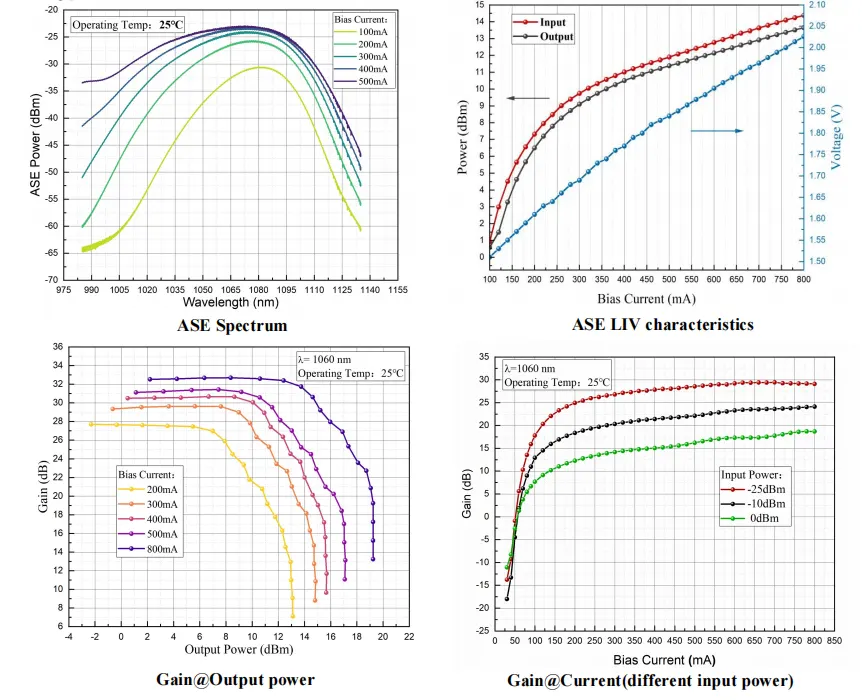

● المنحنى المميز النموذجي

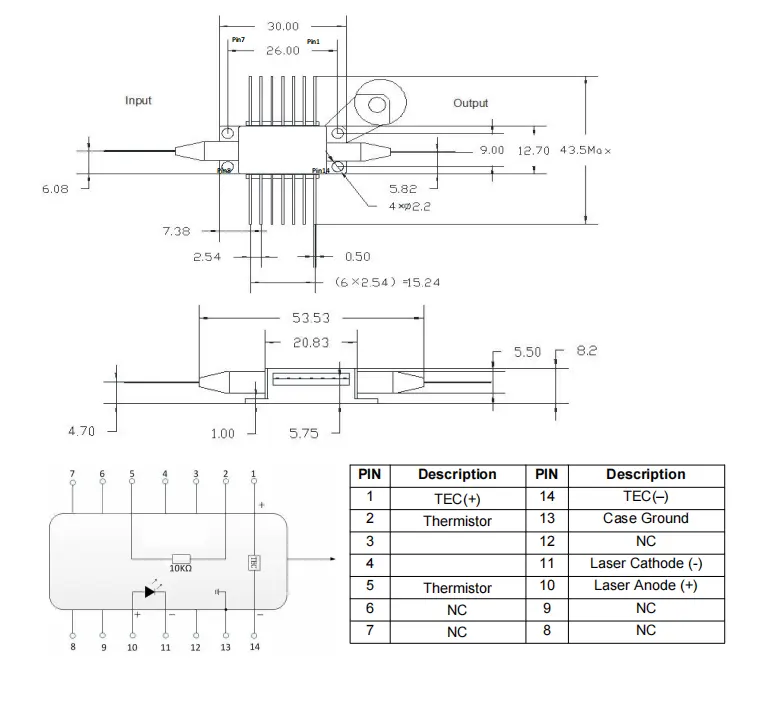

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) -1060 نانومتر 15 ديسيبل ميلي واط مضخم بصري لأشباه الموصلات
|
اسم |
الطول الموجي |
يكسب |
نوع الألياف |
موصل |
|
بسوا |
-XXXX |
-XX |
العشرين |
-XX |
|
الخدمية |
1060: 1060 نانومتر |
25:25 ديسيبل |
سم:SMF-28e |
اتحاد كرة القدم: FC/APC آخر |
على سبيل المثال: BSOA-1060-25SM-FA
(معلومات الطلب: مضخم بصري لأشباه الموصلات 1060 نانومتر 15 ديسيبل، 25 ديسيبل كسب إشارة صغير، طاقة بصرية تشبع 15 ديسيبل، حزمة فراشة 14 سنًا، مع ألياف SM، موصل FC/APC).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعضها في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● تشغيل الليزر تحت ظروف طاقة ودرجة حرارة تزيد عن ذلك ستعمل المواصفات الموضحة في ورقة البيانات على تسريع تقادم الليزر والتسبب في تلف الجهاز.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
