520nm FP فراشة ليزر ديود

جدول المحتويات

1. مقدمة من 520 نانومتر FP فراشة ليزر ديود

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

هذا هو صمام ثنائي ليزر على شكل فراشة FP بطول 520 نانومتر مع حزمة فراشة ذات 14 دبوسًا. إنه صمام ثنائي ليزر فابري-بيرو. يتميز بقدرة تصل إلى 30 ميجاوات طاقة الخرج، وTEC المدمج والثرمستور. يمكن أن يكون نوع الألياف SM-460HP أو ألياف PM-S460-HP. مناسبة للأدوات البصرية. إذا كانت الدبابيس تتطلب لحام، يجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ووقت اللحام يجب ألا تتجاوز 10 ثواني.

المنتج المواصفات

ميزات المنتج

● SM-460HP أو ألياف PM-S460-HP؛

● طاقة الإخراج تصل إلى 30 ميغاواط؛

● 14 دبوس حزمة BTF مع TEC وMonitor PD؛

● الصمام الثنائي الليزري المقترن بالألياف ذو الضوء الأخضر المرئي.

تطبيقات المنتج

● الأدوات البصرية.

● نقل الألياف الضوئية النظام؛

● إشارة الليزر.

تفاصيل المنتج

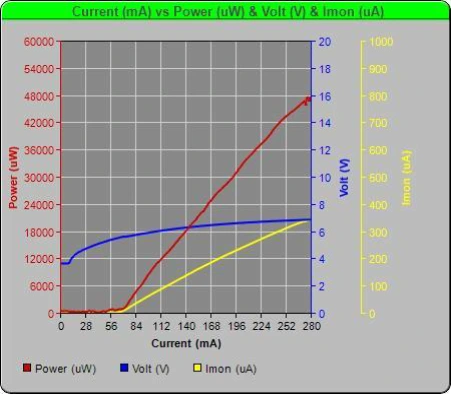

● الطيف النموذجي: PIV

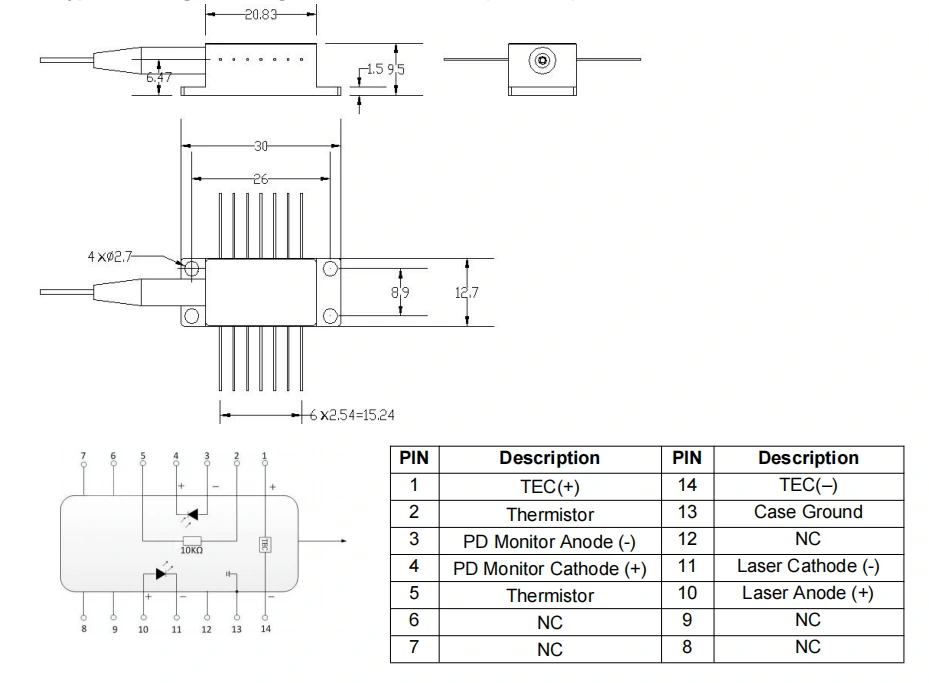

● رسم العبوة وتعريف PIN-OUT (الوحدة: مم) - فراشة FP مقاس 520 نانومتر ليزر ديود

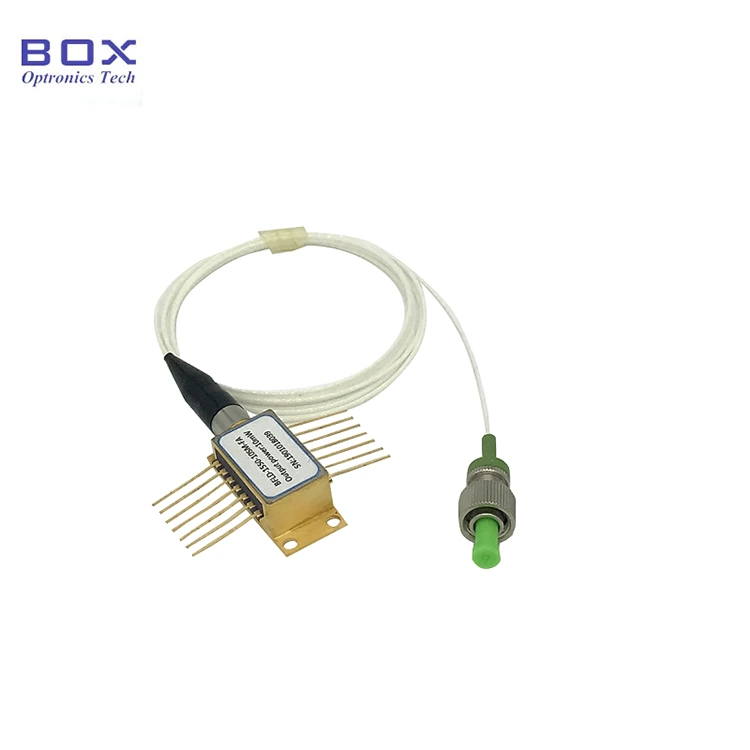

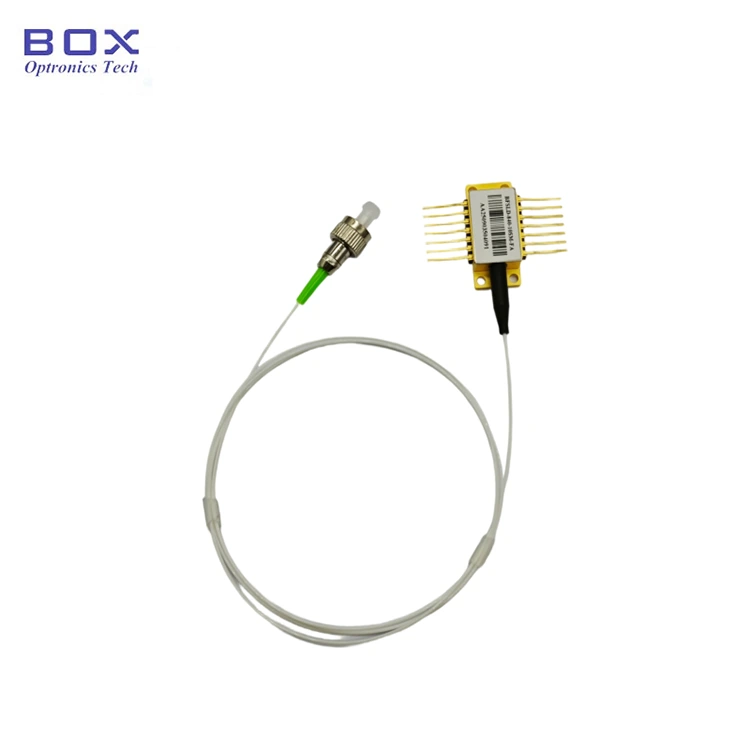

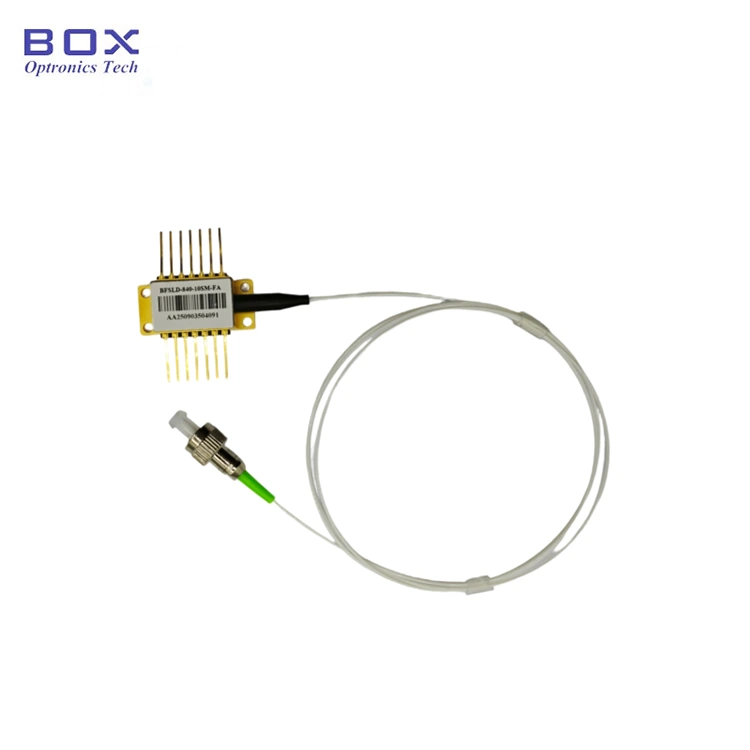

● مثال التعبئة

*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (حزمة الوحدة مع برنامج التشغيل الدائرة اختيارية).

الطلب معلومات

على سبيل المثال: بفلد-F520-30SM-FA

(معلومات الطلب: صمام ثنائي ليزر الفراشة FP 520 نانومتر، فراشة ذات 14 سنًا الحزمة، طاقة خرج 30 ميجاوات، مع ألياف SM بقوة 460 حصان، موصل FC/APC)

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

ملاحظات العملية

● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.

● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).

● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.

● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.

● أثناء عملية توصيل الطاقة، لا تستخدم أبدًا تيارًا عاليًا بشكل مباشر، كما هو الحال فهذا يخاطر بإتلاف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند المستوى الحالي على مقربة من عتبة الشريحة، ثم قم بزيادة التيار تدريجيًا بشكل صغير زيادات حتى الوصول إلى المستوى المطلوب.

● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.

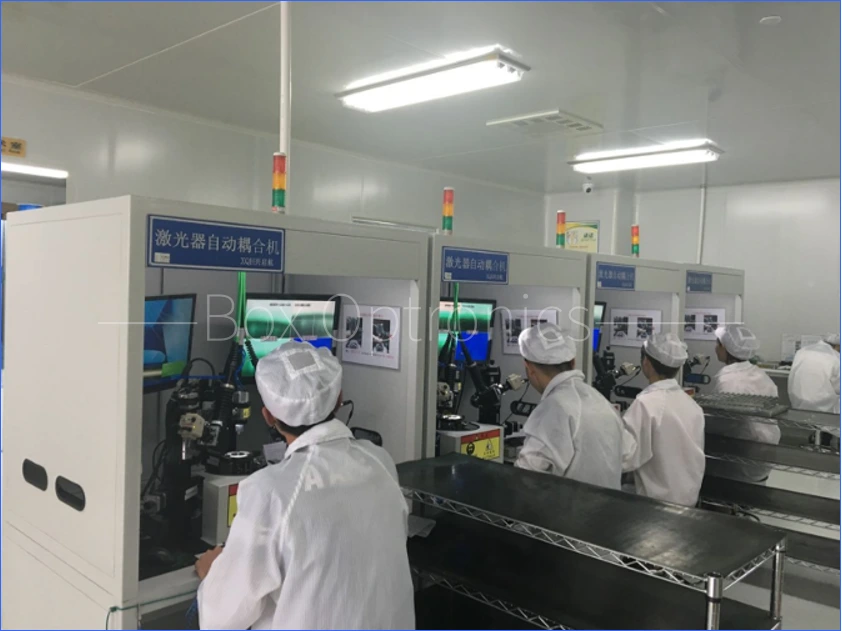

الإنتاج الحقيقي خط
