785nm FP فراشة ليزر ديود

جدول المحتويات

1. مقدمة من 785 نانومتر FP فراشة ليزر ديود

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

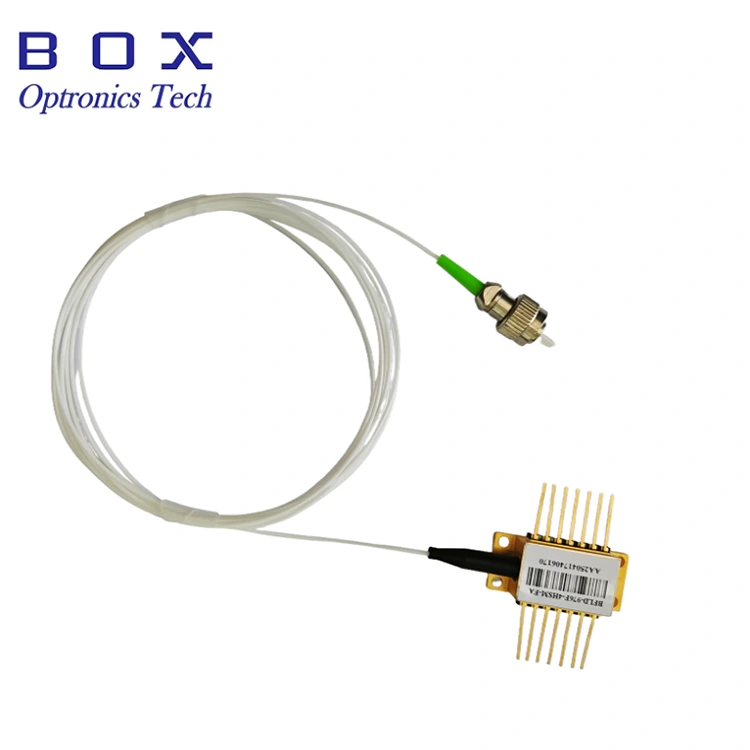

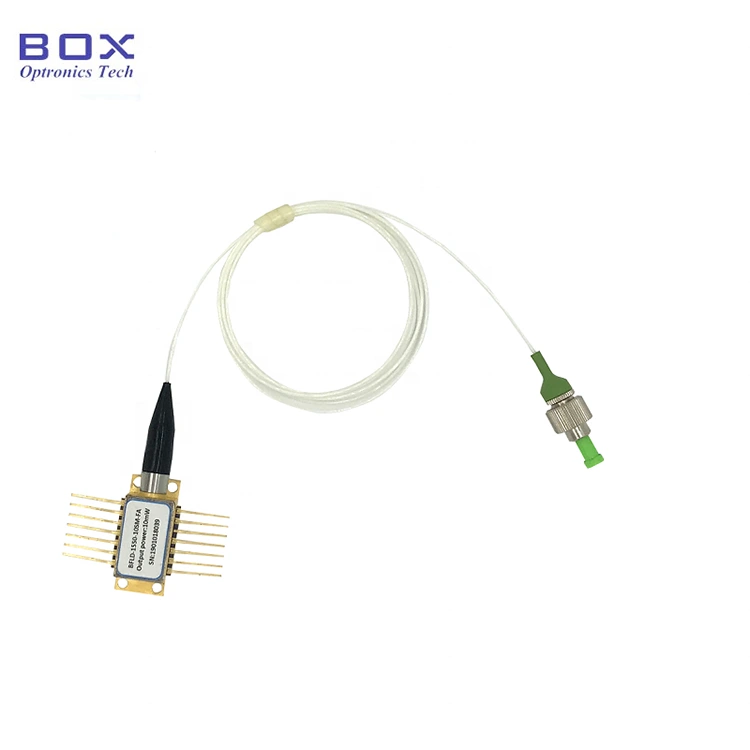

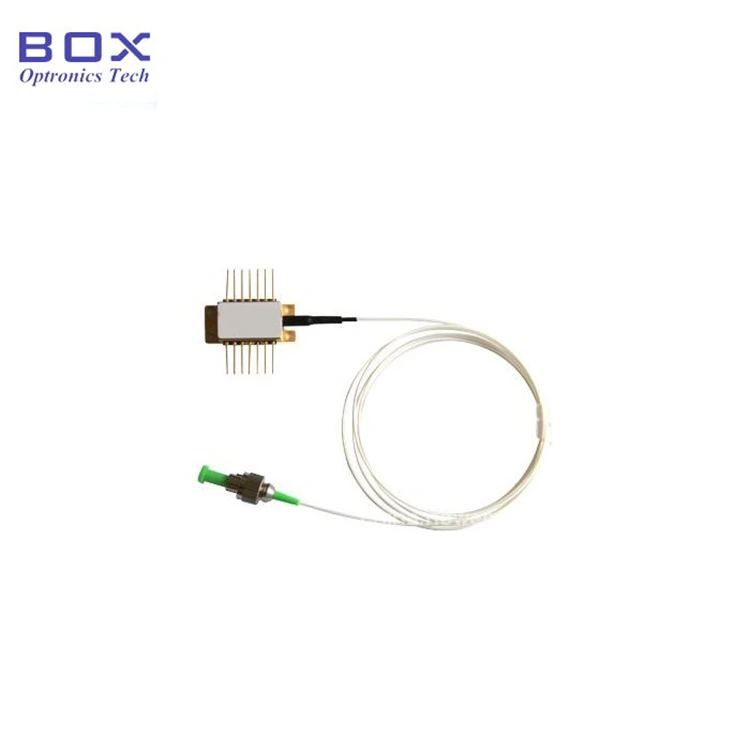

هذا هو صمام ثنائي ليزر الفراشة 785 نانومتر FP، يتميز بالأعلى إلى طاقة الإخراج 30 ميجاوات. يمكن أن يكون نوع الألياف SM785-HP أو PM780-HP، ويدمج TEC، وشاشة الثنائي الضوئي، والثرمستور. ال أنبوب الحماية 900um وموصل FC/APC اختياريان. إذا كانت الدبابيس تتطلب لحام، يجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ووقت اللحام يجب ألا تتجاوز 10 ثواني. وحدة نمطية/حزمة توضع على الطاولة مع دائرة تشغيل، طاقة الإخراج 50 ميجاوات متاحة.

المنتج المواصفات

ميزات المنتج

● SM785-إتش بي أو ألياف PM780-HP؛

● طاقة الإخراج تصل إلى 30 ميغاواط؛

● 14 دبوس حزمة BTF مع TEC، والثرمستور، و مراقب بي دي.

تطبيقات المنتج

● مصدر الضوء

● استشعار الألياف الضوئية النظام؛

● معالجة المواد.

تفاصيل المنتج

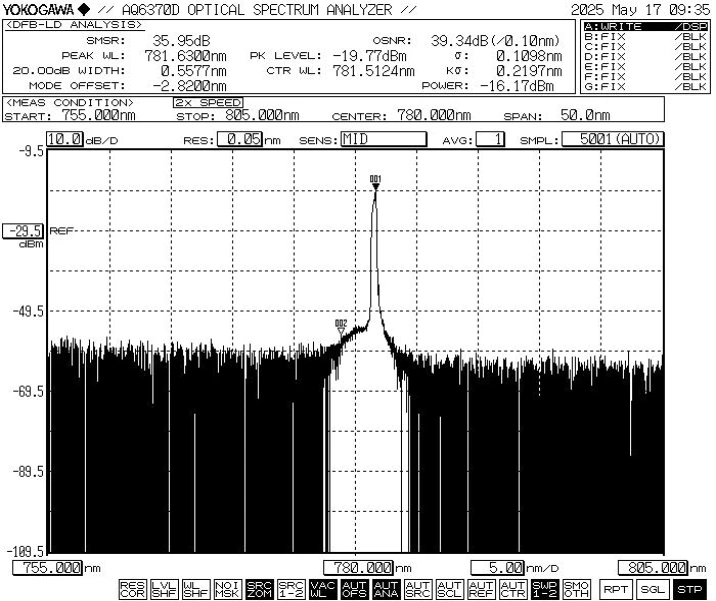

● الطيف النموذجي: 785 نانومتر، تحمل WL +/-10 نانومتر.

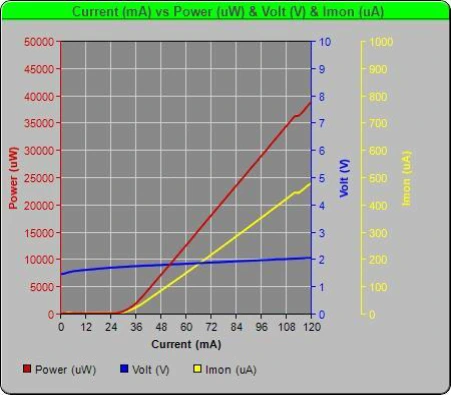

● PIV-785nm 30mW FP فراشة ليزر ديود

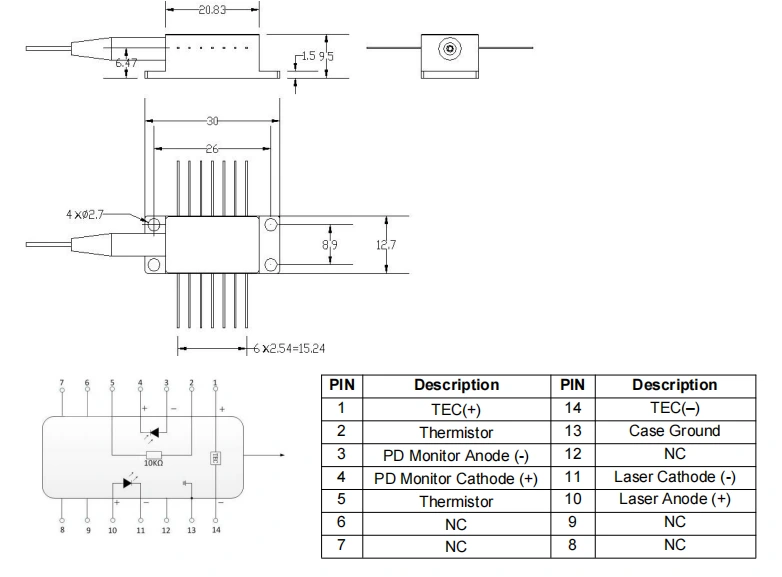

● رسم العبوة وتعريف PIN-OUT (الوحدة: مم) - فراشة FP مقاس 785 نانومتر ليزر ديود

● الملحقات القياسية

*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (حزمة الوحدة مع برنامج التشغيل الدائرة اختيارية).

الطلب معلومات

على سبيل المثال: بفلد-F785-30SM-FA

(معلومات الطلب: 785 نانومتر FP الفراشة ليزر ديود، خرج 30 ميجاوات الطاقة، ألياف SM Hi780، موصل FC/APC، دبوس المضخة).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس والدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

ملاحظات العملية

● خطر إشعاع الليزر: عندما يكون الجهاز أثناء التشغيل، فإنه ينبعث منه شعاع ليزر عالي الكثافة. لا تنظر مباشرة إلى نهاية الوجه من الألياف، لأن ذلك قد يسبب إصابة العين.

● حماية البيئة والتنمية المستدامة: هذا الجهاز حساسة للكهرباء الساكنة. ولذلك، يجب اتخاذ تدابير حماية صارمة ضد الكهرباء الساكنة يجب الالتزام بها أثناء التعبئة والتغليف والنقل والاستخدام. بالإضافة إلى ذلك، وينبغي اتخاذ الاحتياطات اللازمة لمنع حدوث زيادات في إمدادات الطاقة، مثل الفشل في القيام بذلك قد يؤدي إلى تلف دائم بالجهاز (على سبيل المثال، التأكد من استخدام المعدات المناسبة التأريض وارتداء حزام معصم مضاد للكهرباء الساكنة).

● التعامل مع الألياف والأجهزة: بصري الألياف هشة. لا تسحب الجهاز باستخدام الألياف. عند إدخال أو عند إزالة الجهاز من المقبس الخاص به، لا تضغط عليه أو تسحبه الأكمام في الجزء الخلفي من غلاف الجهاز. بالنسبة للأجهزة المجهزة بالموصلات، تأكد من رفع كل من الجهاز وموصل الألياف في وقت واحد أثناء التثبيت أو الإزالة.

● دبوس متطلبات اللحام: إذا كانت الدبابيس تحتاج إلى لحام، ويجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، و يجب ألا يتجاوز وقت اللحام 10 ثوانٍ. إيلاء اهتمام خاص ل ما يلي: أثناء عملية اللحام، يجب أن يكون الجهاز في وضع غير مزود بالطاقة الحالة، ويجب تأريض مكواة اللحام بشكل صحيح.

● تشغيل الطاقة: أثناء تشغيل الطاقة لا تستخدم أبدًا تيارًا عاليًا بشكل مباشر، لأن ذلك قد يؤدي إلى تلف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند مستوى حالي قريب من عتبة الشريحة، و ثم قم بزيادة التيار تدريجيًا بزيادات صغيرة حتى المستوى المطلوب تم التوصل إليه.

● تسلسل التبريد والتشغيل: قبل قم بتشغيل جميع المكونات، قم أولاً بتنشيط المبرد، ثم تابع خطوات زيادة الطاقة لمنع ارتفاع درجة حرارة الشريحة والتحميل الزائد.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
