1. مقدمة مضخم صوت مدمج من الألياف المشبعة بالإربيوم على نطاق C
2. التقنية المواصفات
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس و الدفع
9. المهلة الزمنية
10. ملاحظات العملية و الصيانة
11. ضمان الجودة و خدمة ما بعد البيع
مكبرات الصوت المدمجة ذات الألياف المشبعة بالإربيوم على النطاق C هي مصممة لترحيل الخط في أنظمة اتصالات الألياف الليزرية أو الألياف. يمكنهم ذلك يمكن استخدامه لتضخيم طاقة إشارات الليزر في النطاق C 1530 ~ 1565nm نطاق الطول الموجي. تتميز بقدرة عالية 15/17/20/23/25/26 ديسيبل لكل واط ومنخفضة الضوضاء. يتم توفير الثناء والبرامج لتشغيل الكمبيوتر. عند استخدام هذه الوحدات، تأكد من أن وجه نهاية الألياف نظيف، وكن على دراية بإدخال الليزر القيود، واتخاذ الاحتياطات اللازمة للسلامة الليزر.
|
حدود |
وحدة |
قيم |
ملحوظات |
|||||
|
نطاق الطول الموجي |
نانومتر |
1530 ~ 1565 |
النطاق C |
|||||
|
طاقة الإدخال |
ديسيبل |
-25~+3 |
|
|||||
|
طاقة الإخراج |
ديسيبل |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm الإدخال |
|
معامل الربح الصغير |
ديسيبل |
35 |
@-25dBm الإدخال |
|||||
|
رقم الضوضاء |
ديسيبل |
.55.5 |
@-10dBm الإدخال |
|||||
|
بدج |
ديسيبل |
.30.3 |
|
|||||
|
بي إم دي |
ملاحظة |
0.5 |
|
|||||
|
عزل الإدخال/الإخراج |
ديسيبل |
≥35 |
|
|||||
|
مراقب الطاقة |
ديسيبل |
طاقة الإخراج |
|
|||||
|
وضع التشغيل |
- |
لجنة التنسيق الإدارية/APC |
|
|||||
|
ألياف ضفيرة |
- |
سمف-28 |
FC/APC |
|||||
|
واجهة الاتصالات
|
- |
شاشة تعمل باللمس/DB9 أنثى (RS232) |
الفوق |
|||||
|
- |
DB9 أنثى (RS232) |
الوحدة النمطية |
||||||
|
مزود الطاقة
|
- |
تيار متردد 110 ~ 240 فولت، <30 وات |
الفوق |
|||||
|
- |
تيار مستمر 5 فولت، <15 وات |
الوحدة النمطية |
||||||
|
أبعاد
|
مم
|
260 (عرض) × 280 (عمق) × 120 (ارتفاع) |
الفوق |
|||||
|
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
|||||||
|
|
15 ~ 23dBm: 70 (عرض) × 90 (عمق) × 15 (ارتفاع) |
الوحدة النمطية |
||||||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|||||
|
رطوبة التشغيل |
℃ |
0~70% |
|
|||||
● نطاق الطول الموجي الواسع -1530 ~ 1565 نانومتر ؛
● مكاسب عالية عامل؛
● ضوضاء منخفضة <5.5 ديسيبل;
● طاقة خرج عالية 15/17/20/23/25/26dBm اختيارية.
● بصري اتصالات الألياف
● بصري مستشعر الألياف
● الألياف الليزر.

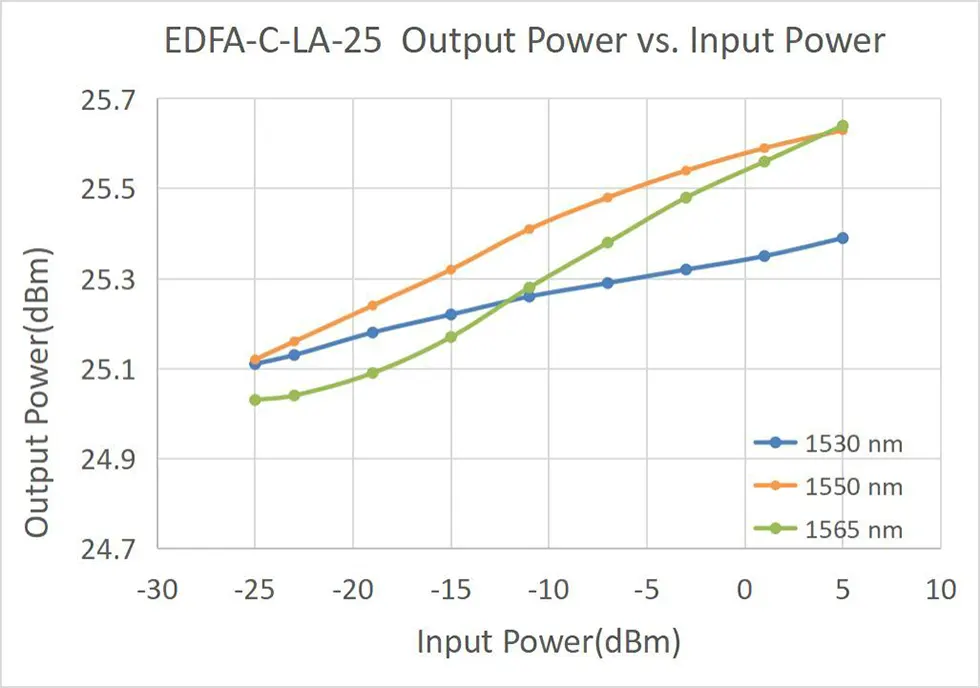

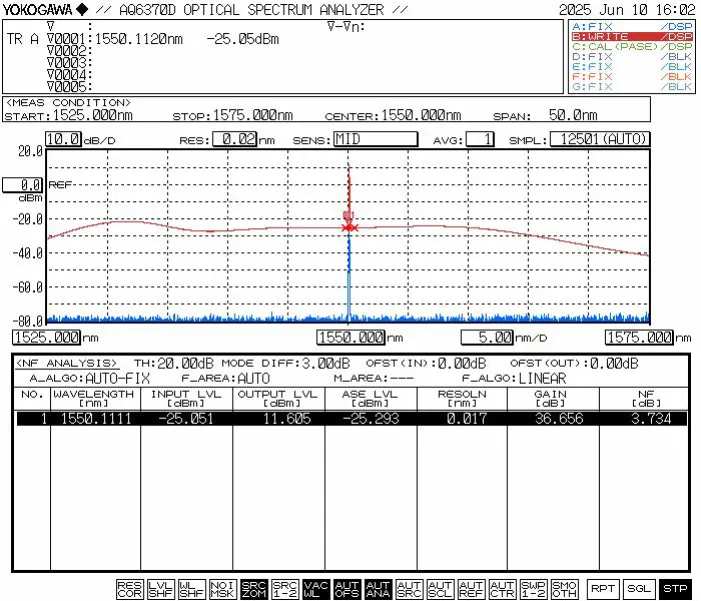

● المنحنى المميز النموذجي
|
اسم |
نوع إدفا |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
البعد |
|
إدفا |
-XX |
-X |
-XX |
العشرين |
-X |
|
مخدر بالإربيوم مضخم الألياف |
LA: في الخط أمبير |
ج: النطاق C |
15:15 ديسيبل 17:17 ديسيبل 20:20 ديسيبل 23:23 ديسيبل 25:25 ديسيبل 26:26 ديسيبل |
سم:SMF-28e |
م15 :الوحدة النمطية م20 :الوحدة النمطية ب: الفوق |
على سبيل المثال: EDFA-LA-C-15-SM-M
(معلومات الطلب: الألياف المضمنة بالإربيوم ذات النطاق C مكبر للصوت، 15dBmoutput power، مع SMF-28efiber، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيكون ذلك أسرع تم شحنها.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● بالنسبة للألياف أحادية الوضع (Hi-1060، PM980، G652D، PM1550، وما إلى ذلك)، يبلغ التسامح النظري للطاقة للضوء المستمر حوالي 200 ميجاوات عندما الوجه النهائي نظيف. لذلك، يمكن لنماذج EDFA ذات طاقة الخرج <200 ميجاوات قم بتوصيل موصلات ألياف الإخراج الخاصة بها بأجهزة الألياف الأخرى أحادية الوضع عبر المحولات المنقولة (فلنجات الألياف).
● لا تقطع مصدر الطاقة مباشرة أثناء تشغيل مكبر الصوت التشغيل.
● حافظ على موصلات الألياف خالية من الغبار لمنع احتراق الألياف وجه نهاية الموصل. قم بتنظيف موصل الألياف باستخدام ورق العدسات الخالي من الغبار قبل ذلك اتصال، وفحصه مع مفتش وجه نهاية الألياف، والاتصال عبر شفة إلا بعد التأكد من نظافتها. خلاف ذلك، قد يكون وجه نهاية موصل الألياف يتم حرقها عند تشغيل الليزر. ضمان عملية خالية من الليزر عندما ربط الشفاه، ووضع أغطية غبار الألياف عندما لا تكون قيد الاستعمال.
● لا يتم توصيل/فصل موصلات ألياف الإخراج بشكل متكرر يوصى به، لأنه قد يتسبب في تلوث الغبار، أو زيادة فقدان الإدخال، أو حرق وجه نهاية موصل الألياف.
● احتفظ بالجهاز جافًا وقم بتخزينه في مكان جاف.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
