مضخم معزز للألياف المدعم بالإربيوم ذو الوحدة الصغيرة على نطاق C

جدول المحتويات

1. مقدمة مضخم معزز للألياف المدعم بالإربيوم ذو الوحدة الصغيرة على نطاق C

2. التقنية المواصفات

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب ​​المعلومات

7. ورقة البيانات

8. شروط الاقتباس و الدفع

9. المهلة الزمنية

10. خطوات التشغيل

11. ملاحظات العملية و الصيانة

12. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

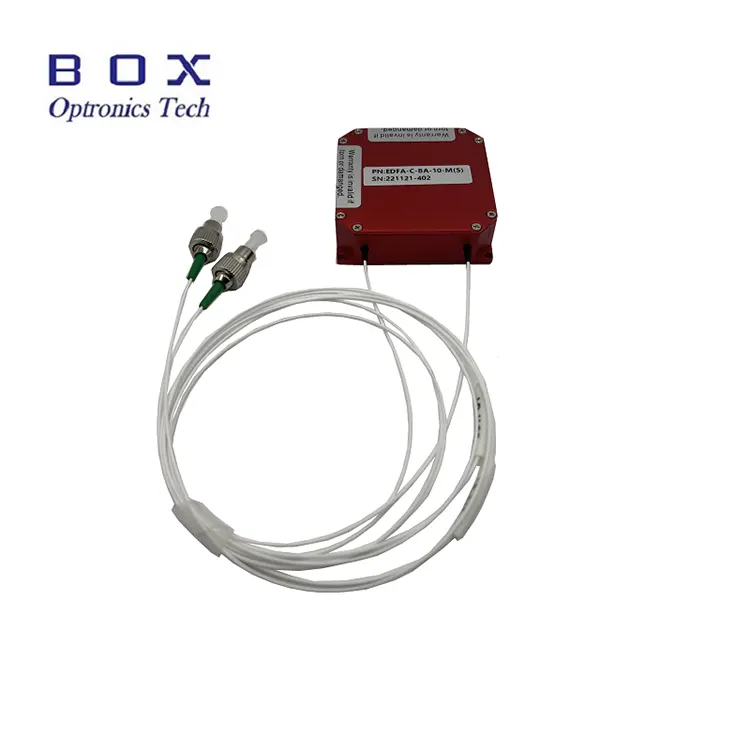

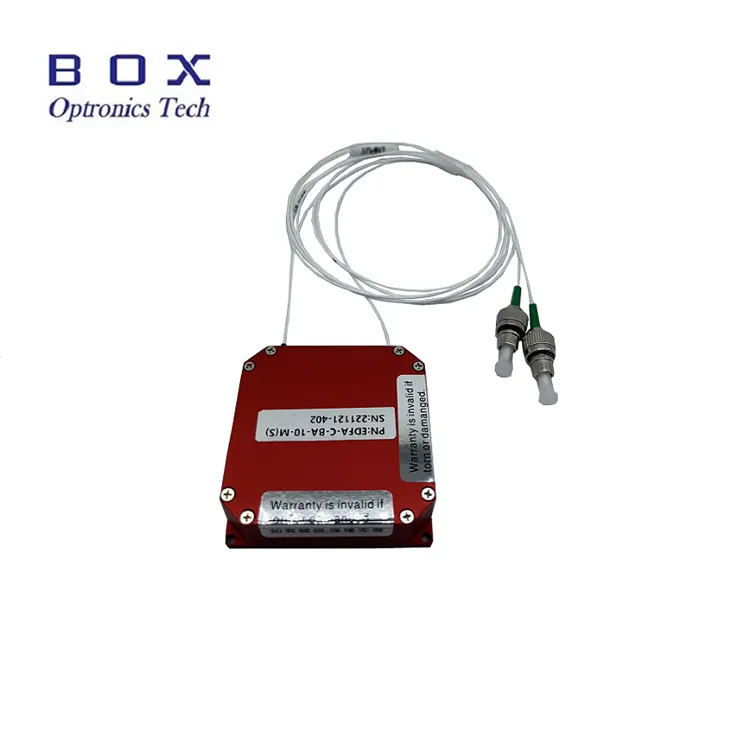

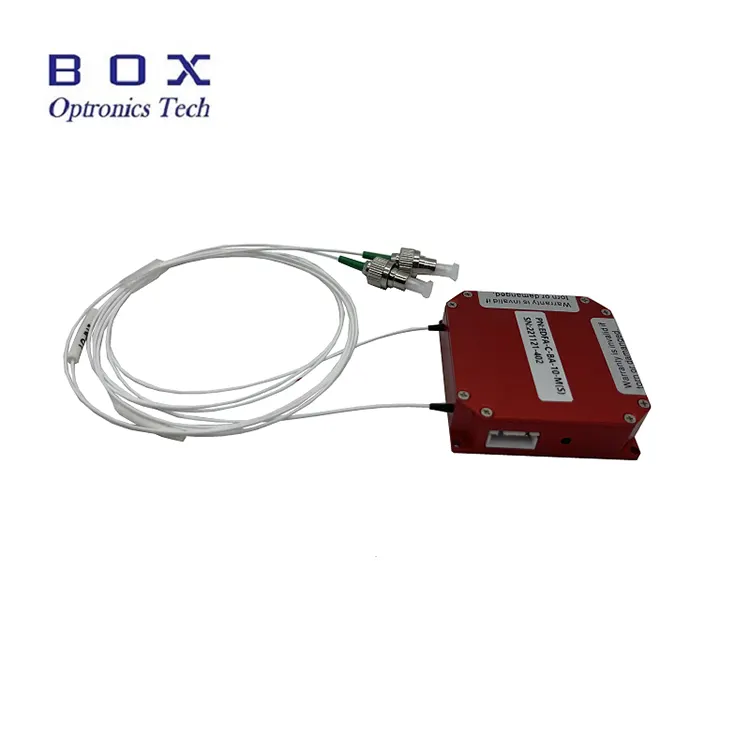

معزز الألياف المدعم بالإربيوم ذو الوحدة الصغيرة على نطاق C تم تصميم مكبرات الصوت للتطبيقات في مساحات محدودة. الأبعاد هي 50 (عرض) × 50 (عمق) × 15 (ارتفاع) مم أو 45 (عرض) × 65 (عمق) × 10 (ارتفاع) مم اختياريًا. يمكن أن يكونوا كذلك يستخدم لتضخيم طاقة إشارات الليزر في النطاق C 1530 ~ 1565nm نطاق الطول الموجي. تتميز بقدرة عالية تبلغ 10/13/17/20/23dBm، وضوضاء منخفضة. أ يتم توفير المنفذ التسلسلي للاتصالات وكابل الطاقة لتشغيل الكمبيوتر. متى باستخدام هذه الوحدات، تأكد من أن وجه نهاية الألياف نظيف، وكن على دراية بالليزر قيود الإدخال، واتخاذ احتياطات السلامة اللازمة لليزر.

المنتج المواصفات

المنتج الميزات

● نطاق الطول الموجي الواسع -1530 ~ 1565 نانومتر ؛

● مصغرة التصميم؛

● ضوضاء منخفضة <5 ديسيبل;

● وضع التحكم RS232/TTL.

المنتج التطبيقات

● بصري اتصالات الألياف

● بصري مستشعر الألياف

● الألياف الليزر.

المنتج التفاصيل

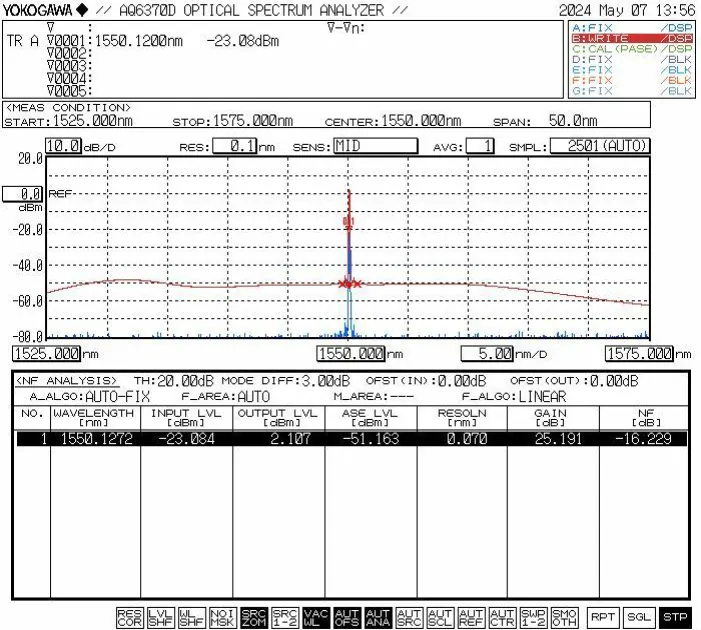

● المنحنى المميز النموذجي

● تعريف دبوس الاتصال (من اليسار إلى اليمين: 1 إلى 4):

يتوافق مستوى الاتصال مع معايير TTL. تي تي ال-RS232 مطلوب تحويل المستوى للاتصال بجهاز الكمبيوتر.

طلب المعلومات

على سبيل المثال: EDFA-BA-C-23-SM-MIC

(معلومات الطلب: Micro-Module C-band-doped Erbium مضخم معزز للألياف، طاقة خرج تبلغ 23 ديسيبل، مع ألياف SMF-28، حزمة الوحدة).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات

ورقة البيانات

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيكون ذلك أسرع تم شحنها.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

العملية خطوات

الخطوة 1. التفريغ والتجميع

تأكد من أن جميع الملحقات كاملة قبل التجميع.

الخطوة 2. توصيل مصدر الطاقة والألياف حبال التصحيح

قم بتوصيل مصدر الطاقة قم بتوصيل ضوء الإشارة بالإدخال

الخطوة 3. تشغيل مكبر الصوت

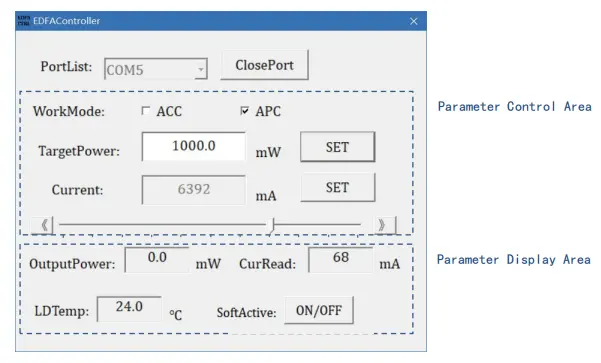

قم بتشغيل قوة مكبر الصوت. ملاحظة: التشغيل الحالي والكسب القيم هي المعلمات التي يحددها الكمبيوتر المضيف عند إيقاف التشغيل الأخير، و يمكن تعديله عبر البرنامج إذا لزم الأمر. يُمنع منعا باتا توصيله أو توصيله افصل موصلات الألياف أثناء تشغيل الليزر.

Setp4.Shutdown

افصل كابل الطاقة بعد الاستخدام.

ملاحظات العملية و الصيانة

● لا تقطع مصدر الطاقة مباشرة أثناء تشغيل مكبر الصوت التشغيل.

● حافظ على موصلات الألياف خالية من الغبار لمنع احتراق الألياف وجه نهاية الموصل. قم بتنظيف موصل الألياف باستخدام ورق العدسات الخالي من الغبار قبل ذلك اتصال، وفحصه مع مفتش وجه نهاية الألياف، والاتصال عبر شفة إلا بعد التأكد من نظافتها. خلاف ذلك، قد يكون وجه نهاية موصل الألياف يتم حرقها عند تشغيل الليزر. ضمان عملية خالية من الليزر عندما ربط الشفاه، ووضع أغطية غبار الألياف عندما لا تكون قيد الاستعمال.

● احتفظ بالجهاز جافًا وقم بتخزينه في مكان جاف.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
