مضخم مسبق للألياف المطعمة بالإربيوم على شكل C

جدول المحتويات

1. مقدمة مضخم مسبق للألياف المطعمة بالإربيوم على شكل C

2. التقنية المواصفات

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب ​​المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس و الدفع

9. المهلة الزمنية

10. خطوات التشغيل

11. ملاحظات العملية و الصيانة

12. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

تم تصميم مكبرات الصوت المسبقة المصنوعة من الألياف المشبعة بالإربيوم على نطاق C لتحسين الحساسية أمام جهاز الاستقبال البصري. المضخم المسبق هو يستخدم خصيصًا لتضخيم الإشارات الضوئية الصغيرة في نطاق -45 ~ 25 ديسيبل. يصل الكسب النموذجي للإشارة الصغيرة إلى 35 ~ 45 ديسيبل، و الضوضاء أقل من 4.5 ديسيبل. ويمكن استخدامها لتضخيم قوة الليزر إشارات في نطاق الطول الموجي C-band 1530 ~ 1565nm. التيار التلقائي وضع العمل التحكم (ACC). يتم توفير برامج الأوامر والتحكم للكمبيوتر الشخصي العملية.

المنتج المواصفات

المنتج الميزات

● نطاق الطول الموجي الواسع -1530 ~ 1565 نانومتر ؛

● ضوضاء منخفضة <4.5 ديسيبل;

● شاشة تعمل باللمس/واجهة اتصال DB9 أنثى (RS232) لـ عملية سهلة.

المنتج التطبيقات

● بصري اتصالات الألياف

● بصري مستشعر الألياف

● الألياف الليزر.

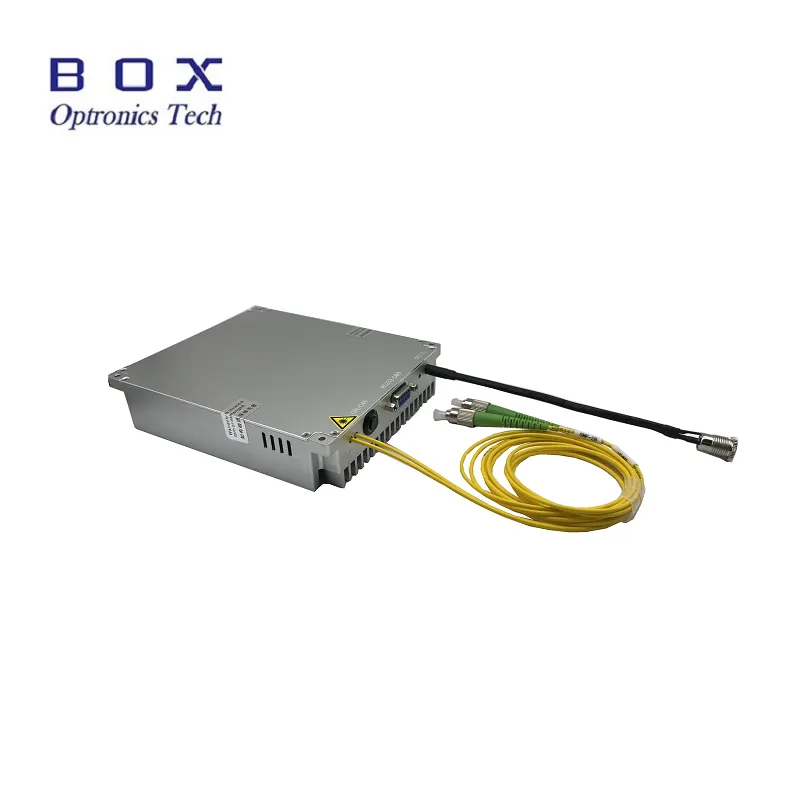

المنتج التفاصيل

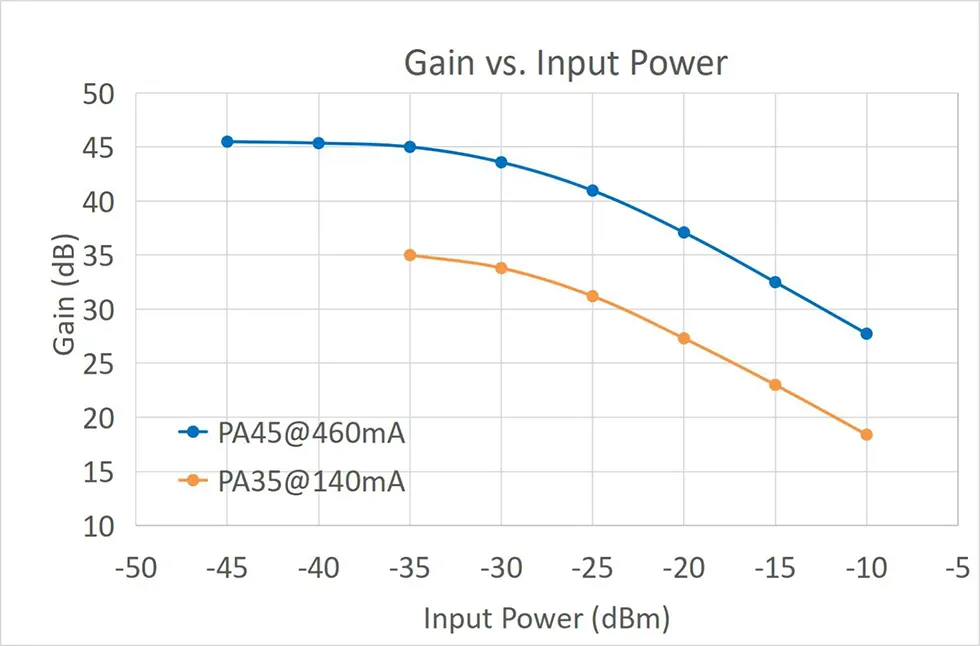

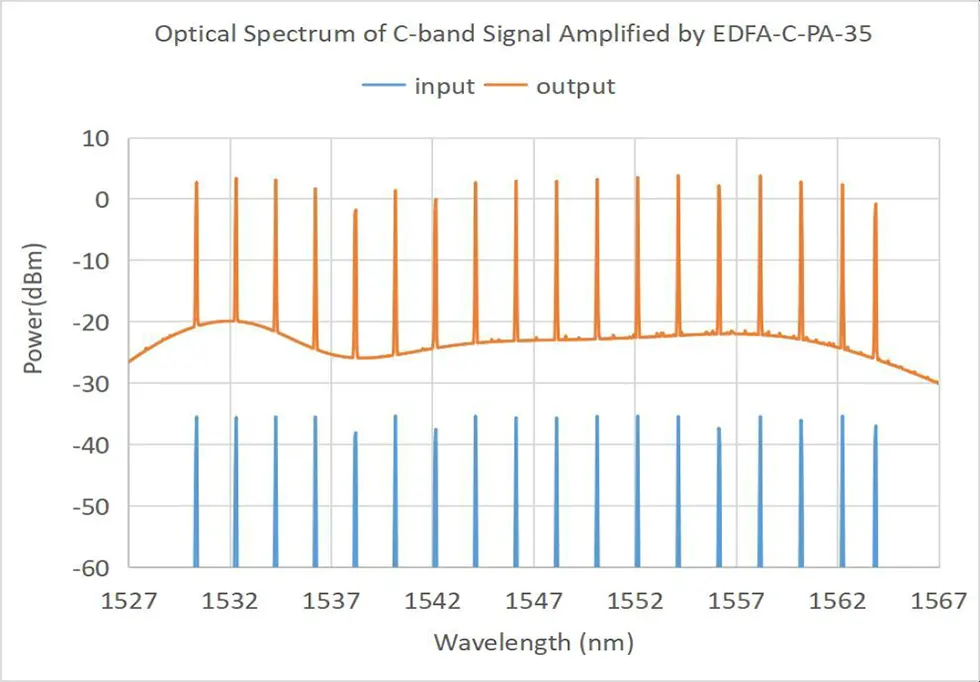

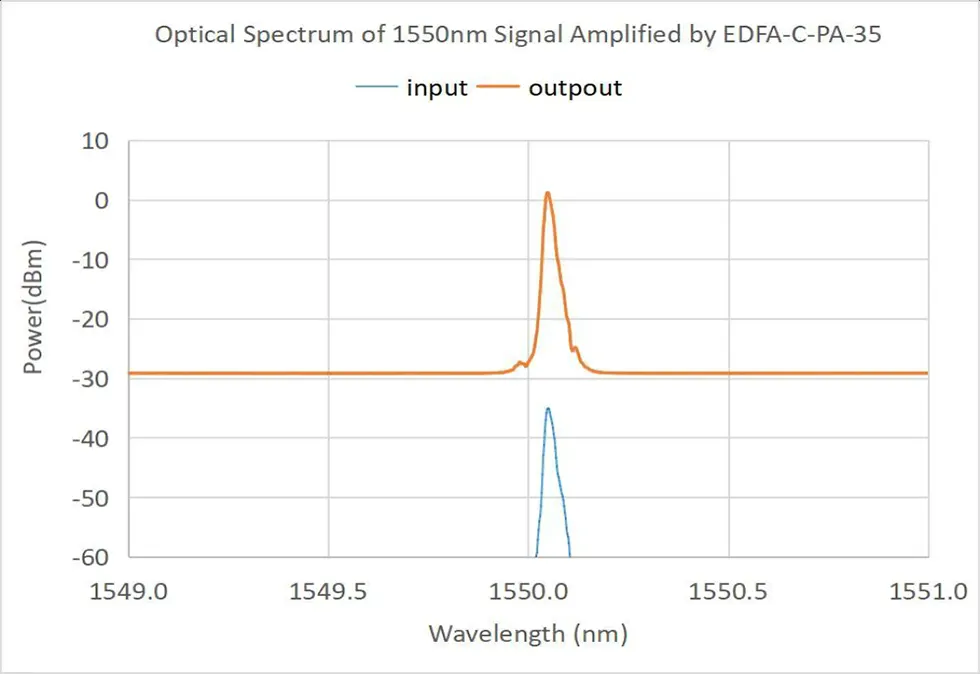

● المنحنى المميز النموذجي

طلب المعلومات

على سبيل المثال:EDFA-PA-C-35-SM-M

(معلومات الطلب: ألياف مخدرة بالإربيوم على نطاق C مضخم مسبق، كسب إشارة صغير 35 ديسيبل، مع ألياف SMF-28، حزمة الوحدة).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيكون ذلك أسرع تم شحنها.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

العملية خطوات

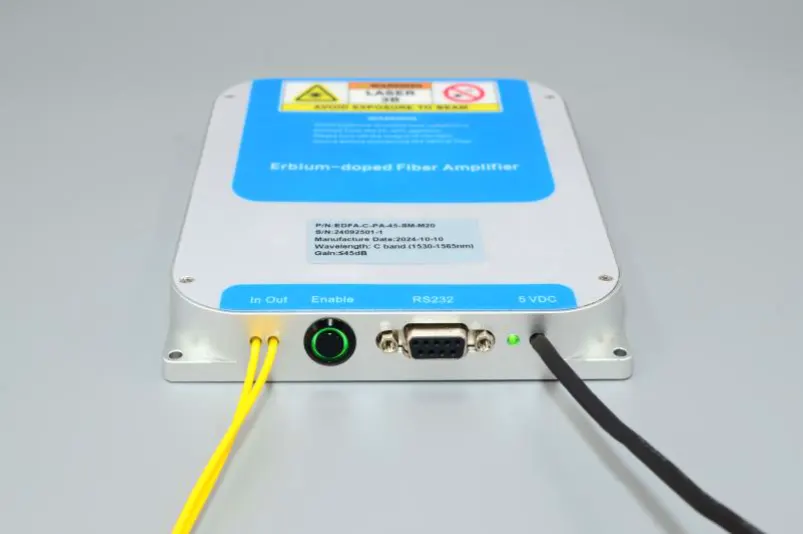

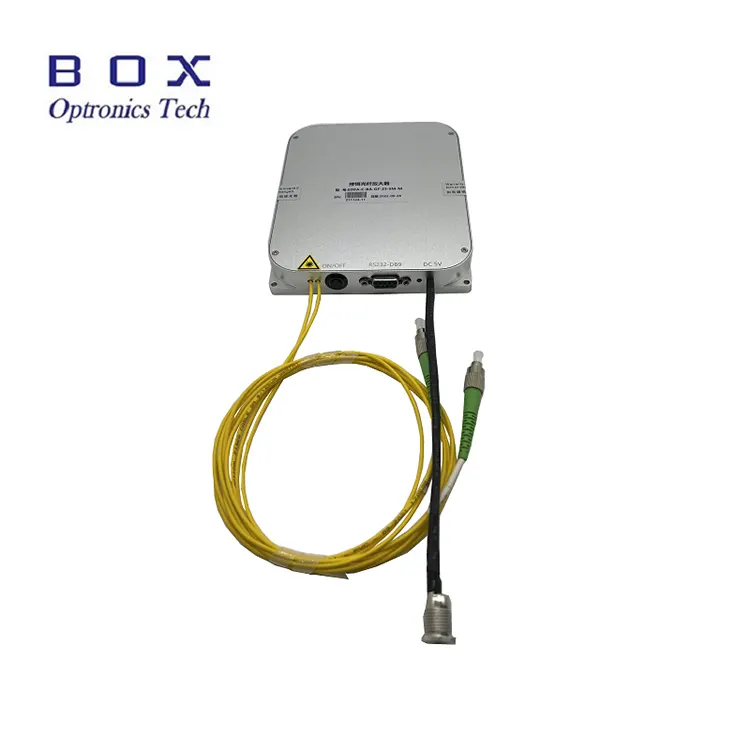

الخطوة 1. المظهر: الجانب الأمامي تم تجهيز EDFA بشكل تسلسلي بألياف بصرية للإدخال والإخراج، و مفتاح تنشيط إخراج التضخيم البصري، اتصال الكمبيوتر المضيف الواجهة (الافتراضي RS232 DB9)، ومصباح مؤشر الطاقة، وسلك الطاقة (الافتراضي تيار مستمر 5 فولت).

الخطوة 2. مصدر الطاقة: الطاقة المنفذ هو الطاقة الافتراضية DC5.5×2.1mm سيتم توفير واجهة، ومحول طاقة DC5V DC مطابق عند المنتج يغادر المصنع. طريقة الاتصال بين محول الطاقة و تظهر وحدة EDFA في الشكل أدناه. يرجى التأكد من استخدام محول الطاقة المطابق الأصلي. سيؤدي استخدام محول طاقة غير مناسب إلى حدوث ذلك يتسبب في فشل EDFA في العمل بشكل صحيح أو إتلاف EDFA. على شكل حرف U يمكن أيضًا توفير خط إمداد الطاقة للموصل للمستخدمين للاتصال بـ تبديل إمدادات الطاقة، ولكن ينبغي أن يقترح ذلك مقدما خلال المشتريات.

الخطوة 3. توصيل وصلات وصل الألياف: مفتوح غطاء الغبار الخاص بموصل الألياف الضوئية، وتحقق من وجه نهاية الألياف، و تأكد من عدم وجود تلوث أو ضرر قبل توصيل أجهزة بصرية أخرى أجهزة الألياف أو معدات الاختبار. لألياف الإخراج من EDFA عالية الطاقة النموذج، فمن المستحسن استخدام طريقة الربط الانصهار للاتصال.

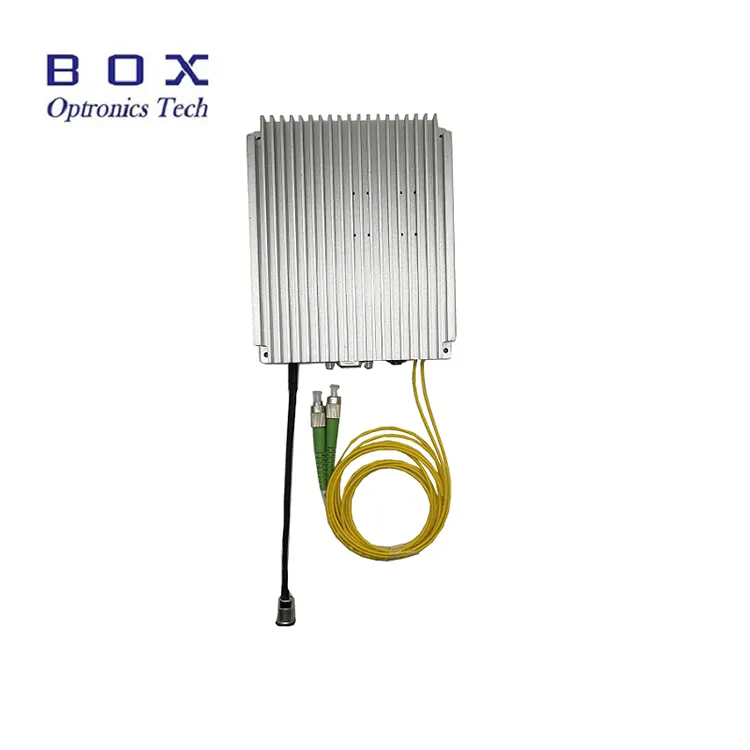

Setp4. تبديد الحرارة: هذا تولد وحدة مضخم الألياف المشبعة بالإربيوم كمية معينة من الحرارة. ال يجب أن يكون السطح السفلي لمكبر الصوت (الجانب الذي لا يحتوي على نص) قريبًا ملامسة المشتت الحراري أو زعنفة تبديد الحرارة أو السطح المعدني في الجزء السفلي من هيكل المستخدم. يوصى بتبريد الهواء المناسب لتحقيقه تأثير جيد لتبديد الحرارة. بيئة العمل المثالية الموصى بها درجة الحرارة -5 ~ +35 درجة مئوية. عندما درجة الحرارة المحيطة تتجاوز 50 درجة مئوية، و لن يبدأ مكبر الصوت في حالة الاستعداد. عندما تكون درجة الحرارة المحيطة يتجاوز 55 درجة مئوية، و سيتوقف مكبر الصوت في حالة العمل عن إخراج الليزر تلقائيًا ويدخل حالة الاستعداد للحماية الذاتية. عندما تنخفض درجة الحرارة المحيطة إلى 50 درجة مئوية، سيستأنف مكبر الصوت الإخراج تلقائيًا.

الخطوة 5. مدخلات الطاقة الضوئية: مضخم الألياف المشبع بالإربيوم ليس له متطلبات عتبة لإدخال قوة الإشارة الضوئية. عندما يكون متوسط قوة المدخلات الضوئية إذا تم تقليل الإشارة إلى ما يقرب من الصفر، فسيظل مكبر الصوت يحتفظ بالقوة حالة العمل، ومنفذ الإخراج سيكون له إخراج انبعاث تلقائي. ومع ذلك، للحصول على تأثير تضخيم أكثر مثالية ونسبة الإشارة إلى الضوضاء، يوصى بالتحكم في الطاقة الضوئية المدخلة ضمن نطاق الطاقة الموصوفة في ورقة الاختبار أو مواصفات المنتج.

الخطوة 6. التحكم في الكمبيوتر المضيف: هذا مكبر الصوت هو منتج معياري ويحتاج إلى ذلك يمكن دمجها مع برنامج كمبيوتر مضيف مخصص لضبط ومراقبة حالة العمل ومعلمات التشغيل لـ EDFA. احتياجات جهاز الكمبيوتر الخاص بالمستخدم لتثبيت برنامج تشغيل المنفذ التسلسلي USB-232 والكمبيوتر المضيف EDFA برامج التحكم المقدمة من شركتنا. برنامج تشغيل المنفذ التسلسلي USB-232 يجب تثبيت البرنامج، وإلا فلن يتمكن برنامج الكمبيوتر المضيف من الاتصال والتواصل مع وحدة EDFA بشكل طبيعي. تجدر الإشارة إلى أن يجب أن يكون برنامج تشغيل المنفذ التسلسلي USB-232 متوافقًا مع USB-232 الفعلي كابل المنفذ التسلسلي المستخدم. رقم إصدار البرنامج للكمبيوتر المضيف EDFA يجب أن يكون البرنامج متوافقًا مع رقم إصدار البرنامج المسجل على ورقة اختبار المنتج.

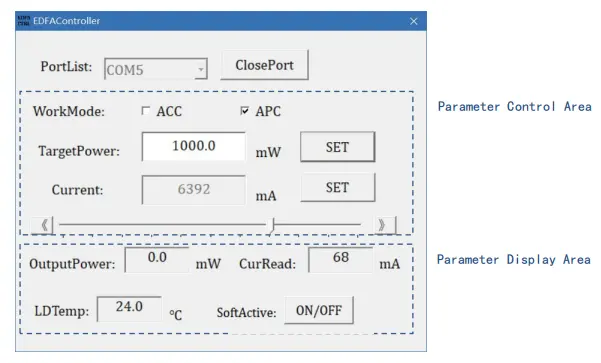

الخطوة7. واجهة برامج الكمبيوتر المضيفة: تتضمن المعلومات التي يمكن عرضها بواسطة برنامج الكمبيوتر المضيف وضع عمل مكبر الصوت، إخراج القيمة المستهدفة للطاقة الضوئية، مضخة الليزر القيمة المستهدفة الحالية، وحالة مراقبة درجة الحرارة.

الخطوة8. عملية محددة: بعد البدء برنامج الكمبيوتر المضيف، حدد أولاً رقم المنفذ التسلسلي الصحيح في PortList تسلسل المنفذ التسلسلي، انقر فوق الزر OpenPort لفتح المسلسل ميناء. في هذا الوقت، ستعرض نوافذ القراءة الحالية وLDTemp الملف تيار العمل ودرجة حرارة المضخة للوحدة. أدخل الهدف البصري قيمة الطاقة في نافذة TargetPower وانقر فوق الزر SET. عندما الزر مفتاح وحدة EDFA ومفتاح زر SoftActive الموجود في البرنامج يتم تشغيل كليهما، ويصبح الإعداد ساري المفعول ويتمتع EDFA بإخراج طاقة بصرية.

الخطوة9. وضع التحكم: النموذج القياسي يدعم مضخم الألياف هذا وضعين للعمل، التحكم التلقائي في التيار الوضع (وضع ACC) ووضع التحكم التلقائي في الطاقة (وضع APC). يمكنك التبديل بين وضعي العمل هذين من خلال خيار WorkMode. عند التبديل، يرجى ملاحظة أنه يجب إيقاف تشغيل مفتاح الزر النشط أولاً. (* بعض مكبرات الصوت تدعم الطرز وضع ACC فقط، مثل EDFA-C-PA). في وضع ACC، أدخل المضخة القيمة الحالية في النافذة الحالية وانقر فوق الزر SET، أو اسحب مباشرة المنزلق الأيسر والأيمن لضبط القيمة الحالية للمضخة. في وضع APC، أدخل قيمة الطاقة الضوئية المستهدفة في نافذة TargetPower وانقر فوق SET زر.

الخطوة 10. تفعيل الإخراج: عندما زر التمكين الموجود في الجزء الأمامي من الوحدة وزر SoftActive يتم تشغيل كلا البرنامجين، ويصبح الإعداد ساري المفعول ويتم مكبر الصوت لديه مخرج ليزر، وضوء مؤشر الليزر قيد التشغيل. تشغيل/إيقاف سيتم عرض الزر باللون الأحمر. قوة الإخراج في مراقبة المعلمة تُظهر المنطقة الطاقة الضوئية الفعلية للإخراج الحالي، بينما يُظهر CurRead التيار تيار المضخة، ويظهر LDTemp درجة الحرارة الداخلية.

الخطوة11. إيقاف التشغيل: قم أولاً بإيقاف تشغيل زر التشغيل/الإيقاف الموجود على جانب مكبر الصوت وزر SoftActive قم بتشغيل البرنامج، وانقر فوق ClosePort لإغلاق المنفذ التسلسلي، ثم أغلق البرنامج.

الخطوة12. ذاكرة المعلمة: الوضع و سيتم حفظ المعلمات التي حددها برنامج التحكم تلقائيًا داخل وحدة EDFA ولها وظيفة ذاكرة انقطاع التيار الكهربائي. إذا لم تكن هناك حاجة لذلك قم بتعديل معلمات EDFA، فليس من الضروري الاتصال بالكمبيوتر المضيف عند استخدامه مرة أخرى.

ملاحظات العملية و الصيانة

● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فهذا هو الحال يوصى باستخدام جهاز الربط الانصهار.

● عند بدء التشغيل، تأكد أولاً من مفتاح الطاقة ومفتاح التشغيل متوقفة عن التشغيل، ثم قم بتوصيل مصدر الطاقة. عند الاغلاق أولا قم بإيقاف تشغيل المفتاح، ثم افصل مصدر الطاقة بعد الإخراج ضوء المؤشر ينطفئ. لا تقطع مصدر الطاقة مباشرة عندما تعمل شركة EDFA.

● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام أ كاشف نهاية الوجه من الألياف قبل الاتصال. قم دائمًا بتوصيل/فصل الألياف بدون قوة لتجنب حرق نهاية الوجه. يجب أن تكون موصلات الألياف الضوئية مغطاة بأغطية الغبار.

● لا يُنصح بإدخال المخرج وفصله بشكل متكرر موصلات الألياف لتجنب تلوث الغبار الذي قد يؤدي إلى زيادتها فقدان الإدخال أو حرق الوجه النهائي لموصل الألياف.

● احتفظ بالجهاز جافًا وقم بتخزينه في مكان جاف.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
