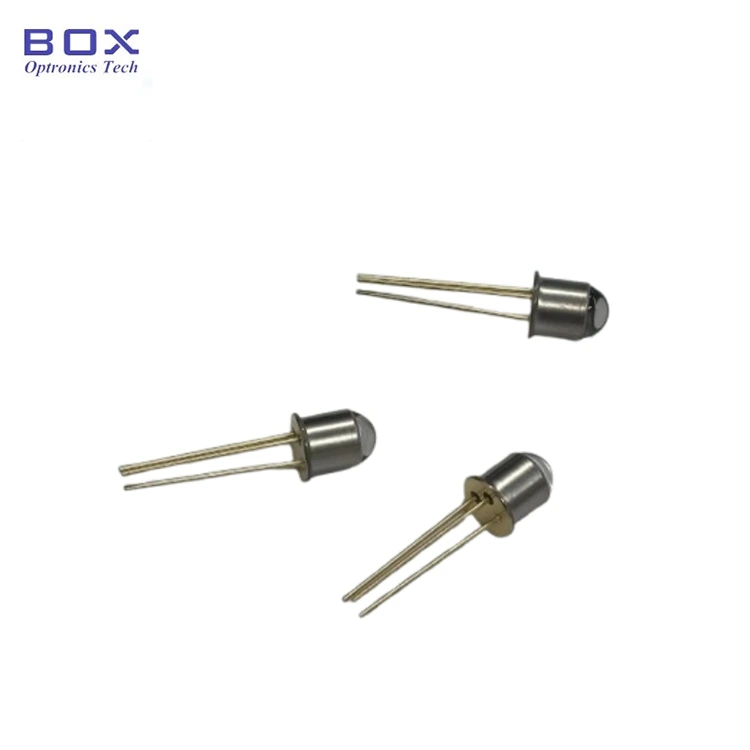

يعد الصمام الثنائي الضوئي InGaAs PIN للمنطقة النشطة مقاس 1 مم (النماذج: BPD-1STO46B-BL وBPD-1STO46B-FW) من Box Optronics عبارة عن كاشف ضوئي InGaAs PIN صغير الحجم وعالي الحساسية مصمم للكشف البصري القريب من الأشعة تحت الحمراء في نطاق الطول الموجي 900 نانومتر إلى 1650 نانومتر. مع مساحة نشطة بقطر 1 مم، فإنه يوفر مزيجًا متوازنًا من القدرة على جمع الضوء، وتسامح الاقتران، وأداء الكشف لقياس الطاقة الضوئية، وأجهزة الألياف الضوئية، وتطبيقات المراقبة البصرية.
يتوفر تكوينان لحزمة TO46: BPD-1STO46B-BL مع نافذة عدسة كروية لتحسين كفاءة الاقتران مع الإشارات الضوئية المركزة أو المقترنة بالألياف، وBPD-1STO46B-FW مع نافذة مسطحة للكشف البصري في الفضاء الحر والتطبيقات التي تتطلب واجهة بصرية مستوية. يتميز كلا الإصدارين بتغليف معدني TO46 محكم للتشغيل الموثوق به على المدى الطويل.
· قطر المنطقة النشطة 1 ملم
· نطاق الاستجابة الطيفية الواسع: 900 نانومتر - 1650 نانومتر
· الاستجابة العالية: 0.9 أمبير/وات نموذجي عند 1310 نانومتر، 0.95 أمبير/وات عند 1550 نانومتر
· تيار داكن منخفض وسعة توصيل منخفضة
· حزمة معدنية محكمة الإغلاق TO46
· خياران للنافذة: عدسة كروية (BL) لتحسين كفاءة الاقتران، ونافذة مسطحة (FW) لاكتشاف المساحة الحرة
· عدادات الطاقة الضوئية وأنظمة مراقبة الطاقة الضوئية
· معدات اختبار وقياس الألياف الضوئية
· EDFA ومراقبة قوة مكبر الصوت البصري
· أنظمة التحليل الطيفي والاستشعار البصري باستخدام NIR
· تطبيقات الكشف البصري في الفضاء الحر
· توصيف المكونات البصرية ومعايرتها
· أجهزة الضوئيات وتكامل OEM
|
المعلمة |
رمز |
تصنيف |
وحدة |
|
عكس الجهد |
VRmax |
20 |
V |
|
درجة حرارة حالة التشغيل |
قمة |
-40 ~ +85 |
درجة مئوية |
|
درجة حرارة التخزين |
تجارة الرقيق عبر الأطلسي |
-55 ~ +120 |
درجة مئوية |
|
المعلمة |
رمز |
حالة الاختبار |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
قطر المنطقة النشطة |
φ |
- |
- |
1 |
- |
مم |
|
نطاق الاستجابة الطيفية |
λ |
- |
900 |
- |
1650 |
نانومتر |
|
الاستجابة عند 1310 نانومتر |
R |
- |
0.85 |
0.9 |
- |
أ/ث |
|
الاستجابة عند 1550 نانومتر |
R |
- |
- |
0.95 |
- |
أ/ث |
|
جهد التشغيل |
V |
VR = -5V |
- |
- |
-5 |
V |
|
التيار المظلم |
بطاقة تعريف |
VR = -5V |
- |
1.5 |
5.0 |
غير متوفر |
|
تقاطع السعة |
C |
VR = -5 فولت، f = 1 ميجا هرتز |
- |
50 |
80 |
الجبهة الوطنية |
|
عرض النطاق الترددي 3 ديسيبل |
وزن الجسم |
VR = 0V، RL = 50Ω |
- |
40 |
- |
ميغاهيرتز |
نوع الحزمة: TO46 حزمة معدنية محكم

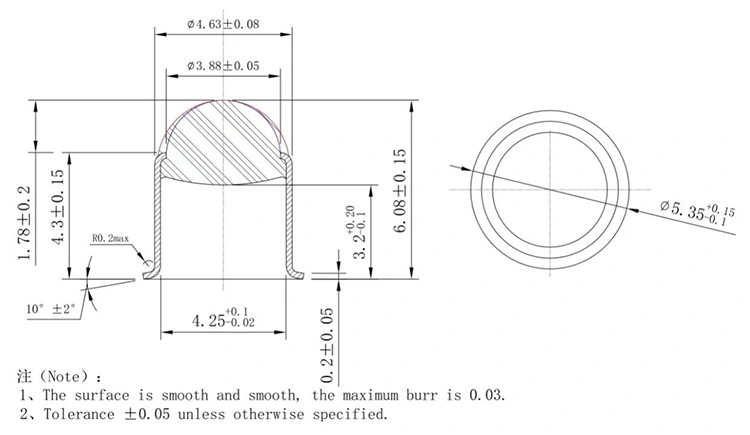

عدسة الكرة:
نافذة مسطحة:
BPD - X X إلى XX - X - X
مثال: BPD-1STO46B-FW
|
مجال |
شفرة |
وصف |
|
سلسلة المنتجات |
اضطراب الشخصية الحدية |
سلسلة الصندوق الضوئي |
|
حجم المنطقة النشطة |
1S |
1S = قطر 1 مم (1S = 1 مم، 2S = 2 مم، 3S = 3 مم، 5S = 5 مم) |
|
نوع الحزمة |
TO46 |
TO46 حزمة معدنية محكم |
|
النوع الفرعي |
B |
دبوس من النوع B |
|
نوع النافذة |
بي إل / مهاجم |
BL = عدسة كروية؛ FW = نافذة مسطحة |
ج: يتميز BPD-1STO46B-BL بنافذة عدسة كروية تعمل على تحسين كفاءة الاقتران البصري من خلال تركيز الضوء الساقط على المنطقة النشطة مقاس 1 مم. إنها مناسبة للإشارات الضوئية المقترنة بالألياف، والحزم المركزة، والتطبيقات التي تتطلب درجة تحمل أعلى للاقتران، مثل قياس الطاقة الضوئية ومعدات اختبار الألياف الضوئية.
يتميز BPD-1STO46B-FW بنافذة بصرية مسطحة بدون تركيز بصري، مما يوفر واجهة بصرية مباشرة لتطبيقات الكشف والقياس البصري في الفضاء الحر حيث يكون الحفاظ على ملف تعريف الشعاع الأصلي أمرًا مهمًا.
يستخدم كلا الإصدارين نفس شريحة الصمام الثنائي الضوئي InGaAs PIN وحزمة TO46 المحكم، في حين يمكن تحديد تكوين النافذة البصرية وفقًا لطريقة الاقتران ومتطلبات التطبيق.
ج: يوفر الثنائي الضوئي InGaAs PIN نطاق استجابة طيفيًا واسعًا بالقرب من الأشعة تحت الحمراء من 900 نانومتر إلى 1650 نانومتر، ويغطي الأطوال الموجية الضوئية شائعة الاستخدام بما في ذلك نطاقات الاتصال 1310 نانومتر و1550 نانومتر. تم تحديد الاستجابة عند 1310 نانومتر (0.9 أمبير/وات نموذجيًا) و1550 نانومتر (0.95 أمبير/وات نموذجيًا). إنها مناسبة لقياس الطاقة الضوئية ومراقبة الليزر والاستشعار البصري وتطبيقات الأجهزة التي تتطلب اكتشاف NIR موثوقًا به.
ج: إن موك للثنائي الضوئي InGaAs PIN 1 مم TO46 هو 1 قطعة. نحن ندعم كميات الطلب المرنة، بدءًا من الوحدات الفردية للبحث والتطوير والنماذج الأولية وحتى الكميات الأكبر لإنتاج الأجهزة وبرامج تصنيع المعدات الأصلية.
ج: نعم. توفر Box Optronics أيضًا وحدات الثنائي الضوئي InGaAs ذات ضفيرة الألياف مع خيارات الموصل للاتصال المباشر بالألياف. تدمج هذه الوحدات شريحة InGaAs الضوئية مع وصلة الألياف في حزمة مدمجة، وهي مناسبة لدمج OEM في الأجهزة البصرية وأنظمة الألياف البصرية.
