1 مللي متر InGaAs PIN الثنائي الضوئي TO46

نظرة عامة على المنتج - 1 مم InGaAs PIN Photodiode TO46

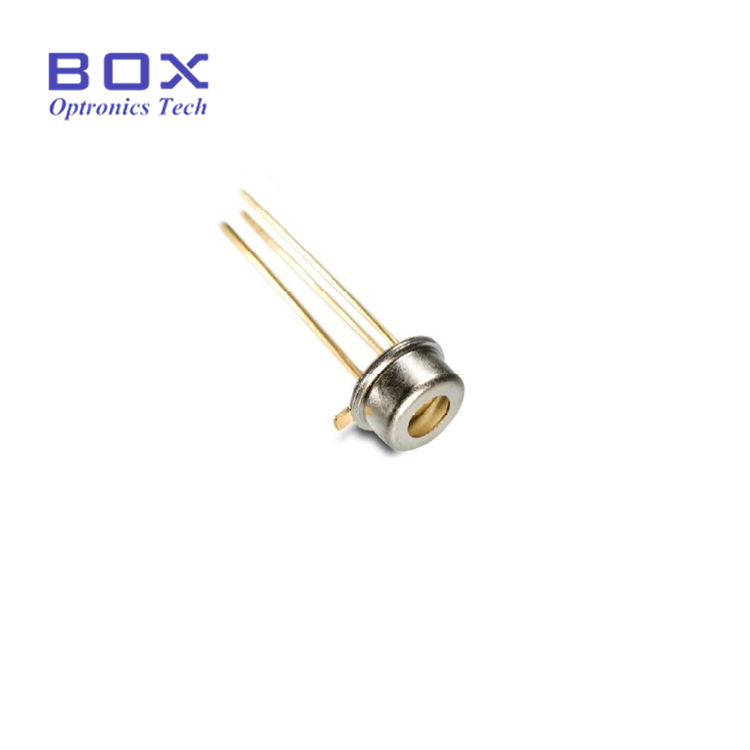

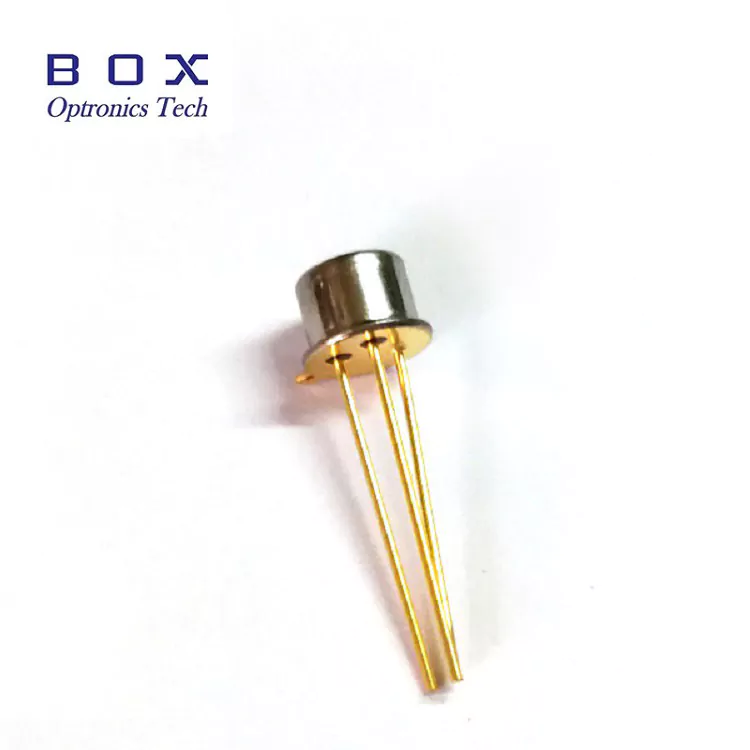

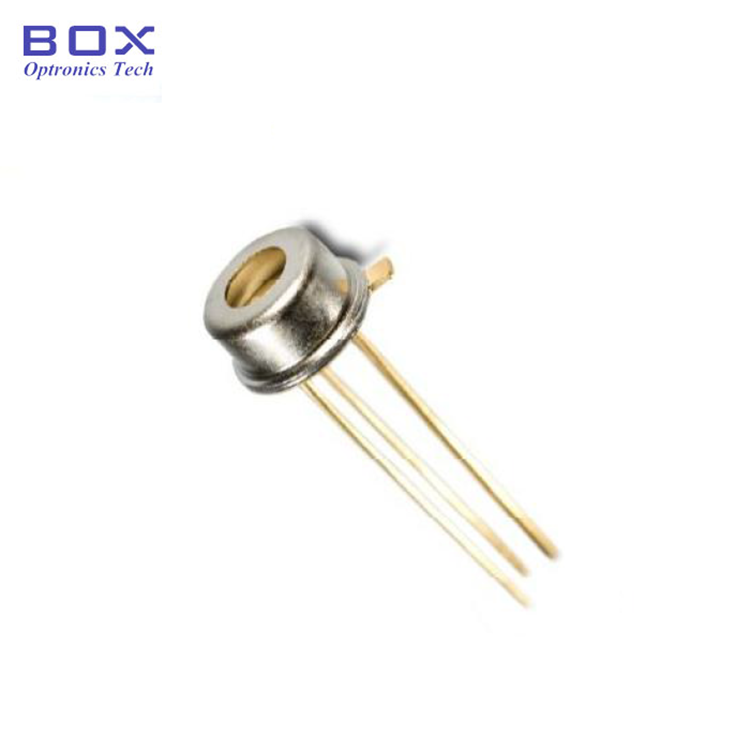

إن الصمام الثنائي الضوئي InGaAs PIN مقاس 1 مم (نموذج BPD-1STO46B-FW) من Box Optronics هو كاشف ضوئي InGaAs عالي الأداء مصمم لتطبيقات الكشف عن الأشعة تحت الحمراء القريبة (NIR). يتميز بهيكل صمام ثنائي PIN، فهو يحول الطاقة الضوئية الساقطة في نطاق الطول الموجي 900-1650 نانومتر إلى تيار ضوئي متناسب مع خطية وحساسية عالية. تتميز بمساحة نشطة بقطر 1 ملم. معبأ في علبة معدنية TO46 محكمة الغلق مع نافذة بصرية مسطحة، يتميز الصمام الثنائي الضوئي بأنه قوي ميكانيكيًا، مما يضمن أداءً مستقرًا في الظروف الصناعية والمختبرية الصعبة. هذه السمات تجعله اختيارًا ممتازًا لمراقبة الطاقة الضوئية، وقياس اختبار الألياف الضوئية، والكشف عن الليزر، والتحليل الطيفي NIR.

الميزات الرئيسية - 1 مم InGaAs PIN Photodiode TO46

• قطر المنطقة النشطة: 1 ملم لتجميع الضوء بكفاءة

• نطاق الاستجابة الطيفية الواسع: 900 نانومتر إلى 1650 نانومتر

• الاستجابة العالية: 0.9 أمبير/وات نموذجي عند 1310 نانومتر، و0.95 أمبير/وات عند 1550 نانومتر

• تيار داكن منخفض جدًا، وسعة توصيل منخفضة

• موثوقية عالية واستقرار طويل الأمد

• مجموعة معدنية ذات نافذة مسطحة محكم TO46

• تكوين TO-CAN القياسي لسهولة التركيب

التطبيقات النموذجية - 1 مم InGaAs PIN Photodiode TO46

• عدادات الطاقة الضوئية ووحدات مراقبة الطاقة الضوئية

• معدات اختبار وقياس الألياف الضوئية

• كشف الإشارات الضوئية ومراقبة الطاقة في أنظمة الاتصالات

• الأدوات التحليلية والتحليل الطيفي للأشعة تحت الحمراء القريبة (NIR).

• أنظمة مراقبة وتحكم في طاقة الليزر

• معايرة وتوصيف المخفف البصري

• البحث والتطوير في مختبرات الضوئيات

• تكامل الوحدة الضوئية وتطوير النظام الفرعي الضوئي

المواصفات الفنية - 1 مم InGaAs PIN Photodiode TO46

الحد الأقصى المطلق للتقييمات (TC = 25 درجة مئوية)

الخصائص الكهربائية الضوئية (TC = 25 درجة مئوية)

تفاصيل المنتج-1 مللي متر InGaAs PIN الضوئي TO46

ما هو الثنائي الضوئي InGaAs PIN؟

إن الثنائي الضوئي InGaAs PIN هو كاشف أشباه الموصلات عالي الحساسية مصمم للكشف البصري عن الأشعة تحت الحمراء القريبة (NIR). استنادًا إلى بنية أشباه الموصلات P-I-N، فإنه يحول الفوتونات الساقطة إلى تيار ضوئي مع خطية واستقرار ممتازين.

تعمل الثنائيات الضوئية InGaAs من 900 نانومتر إلى 1700 نانومتر، وتوفر استجابة عالية عبر نطاقات الاتصالات البصرية ومنطقة SWIR، مما يجعلها مناسبة لاختبار الألياف البصرية ومراقبة الطاقة البصرية والتحليل الطيفي وتطبيقات الاستشعار.

توفر المنطقة النشطة مقاس 1 مم قدرة محسنة على جمع الضوء وتسامحًا محسنًا للاقتران، مما يوفر توازنًا ممتازًا بين الحساسية ومرونة المحاذاة وسرعة الكشف.

أبرز الأداء - 1 مم InGaAs PIN Photodiode TO46

• الاستجابة العالية والكفاءة الكمية

• تيار داكن منخفض جدًا

• سعة منخفضة واستجابة سريعة

• تغطية طيفية واسعة

• حزمة TO46 المحكم

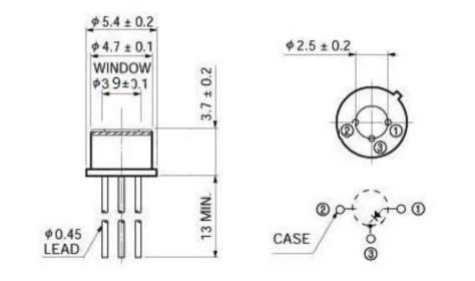

أبعاد العبوة وتعريف الدبوس - 1 مم InGaAs PIN Photodiode TO46

نوع العبوة: علبة معدنية محكمة الإغلاق TO46، نافذة مسطحة (TO-CAN 3-pin)

قطر العلبة: φ5.4 ± 0.2 مم (خارجي)، φ4.7 ± 0.1 مم (داخلي)

قطر النافذة: φ3.9 ± 0.1 مم

تكوين الدبوس (العرض السفلي): الدبوس 1 = الأنود (الجانب P)، الدبوس 2 = الحالة (GND)، الدبوس 3 = الكاثود (الجانب N)

طلب المعلومات

التسميات النموذجية

BPD - X X إلى XX - X - X

مثال: BPD-1STO46B-FW

ورقة البيانات-1 مللي متر InGaAs PIN الضوئي TO46

ورقة البيانات

مهلة

• الوحدات القياسية (النماذج المتوفرة): من 3 إلى 5 أيام عمل

• الإنتاج القياسي: 10 إلى 15 يوم عمل

• الطلبات بالجملة: يرجى الاتصال لمعرفة جدول الإنتاج

• الشحن الدولي: حوالي 5 أيام عمل (DHL/UPS/FedEx Express)

• الخدمة العاجلة: متاحة عند الطلب

ملاحظات التشغيل والتعامل مع الصمام الثنائي الضوئي InGaAs PIN TO46

• الثنائيات الضوئية هي أجهزة حساسة للتفريغ الكهروستاتيكي (ESD) - تستخدم دائمًا حماية مناسبة من التفريغ الكهروستاتيكي

• تجنب لمس الأسلاك مباشرةً بأصابعك العارية لمنع التلوث وتلف التفريغ الكهروستاتيكي

• قم بتخزين الأجهزة غير المستخدمة في عبوات آمنة للتفريغ الإلكتروستاتيكي أو في أدراج موصلة لمنع تلف التفريغ الكهروستاتيكي
