كاشف الثنائي الضوئي InGaAs PIN المحوري

Box Optronics هي شركة تصنيع وتوريد المكونات الإلكترونية الضوئية التي توفر أجهزة كشف بصرية لاتصالات الألياف الضوئية، والكيبل التلفزيوني، والاستشعار، وتطبيقات الاختبار والقياس. تم تصميم كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري (سلسلة BPD) للكشف البصري التناظري عالي السرعة وتطبيقات الاستقبال. إنه يتميز بحزمة محورية محكمة الغلق مع ضفيرة من الألياف للاتصال البصري المباشر، بينما تدعم خيارات الألياف والموصل والحزمة والدبابيس القابلة للتكوين متطلبات تكامل OEM المختلفة.

إرسال استفسار

وصف المنتج

نظرة عامة على المنتج - كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري

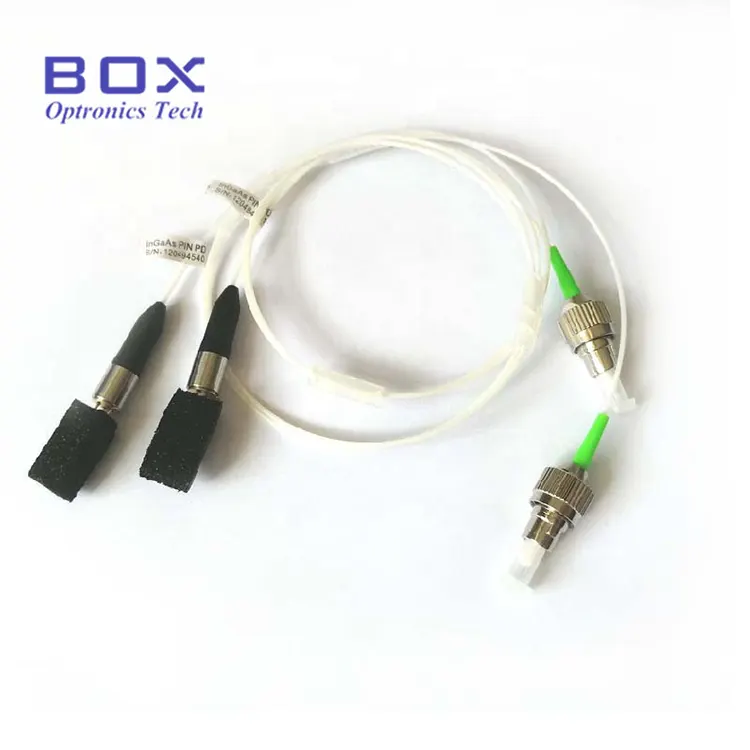

كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري هو كاشف بصري مع نطاق استجابة طيفية يتراوح بين 1100-1650 نانومتر. إنه يوفر استجابة عالية عند الأطوال الموجية الشائعة الاستخدام 1310 نانومتر و1550 نانومتر، وهو مصمم لاتصالات الألياف الضوئية، والكيبل التلفزيوني، والاستشعار، وتطبيقات الاختبار والقياس. يتميز BPD-70P10B-FA بمساحة نشطة تبلغ 70 مم وضفيرة من الألياف بطول 1 متر مع موصل FC/APC، وهو متوفر في المخزون. يتم تخصيص تكوينات المنطقة النشطة والحزمة والألياف والموصل والدبابيس الأخرى لتكامل OEM.

الميزات الرئيسية - كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري

· نطاق الاستجابة الطيفية الواسع: 1100 نانومتر إلى 1650 نانومتر

· استجابة عالية، وتيار مظلم منخفض، وسعة توصيل منخفضة

· عرض النطاق الترددي الواسع: 2.5 جيجا هرتز

· وقت الارتفاع/الانخفاض السريع: 0.3ns

· مخرج ألياف ضفيرة مع FC/APC أو موصل آخر (يتوفر خيار الوعاء أيضًا)

التطبيقات النموذجية - كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري

· أجهزة الاستقبال الضوئية التناظرية لنقل الفيديو عبر الكيبل التلفزيوني والألياف الضوئية

· أنظمة الكشف عن الترددات اللاسلكية ذات النطاق العريض عبر الألياف

· أجهزة الاختبار والقياس البصري، بما في ذلك الكشف عن إشارة OTDR

· استشعار الألياف الضوئية الموزعة، مثل الاستشعار الصوتي الموزع (DAS)

· مراقبة الطاقة الضوئية في أنظمة EDFA وDWDM والليزر

· أبحاث مختبر الضوئيات وتكامل نظام OEM

مواصفات المنتج - كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري

الحد الأقصى المطلق للتقييمات (TC = 25 درجة مئوية)

المعلمة	رمز	حالة	تصنيف	وحدة
تشبع الطاقة الضوئية	ملاحظة:	الأسلحة الكيميائية	5	ميغاواط
إلى الأمام الحالي	لو	الأسلحة الكيميائية	10 (النوع)	أماه
عكس الجهد	VRPD	الأسلحة الكيميائية	30	V
عكس التيار	إيربد	الأسلحة الكيميائية	5	أماه
درجة حرارة التشغيل	قمة	-	-40 ~ +85	درجة مئوية
درجة حرارة التخزين	TS	-	-40 ~ +85	درجة مئوية

الخصائص البصرية والكهربائية (TC = 25 درجة مئوية)

المعلمة	رمز	حالة الاختبار	دقيقة.	اكتب.	الأعلى.	وحدة
نطاق الطول الموجي	λ	-	1100	-	1650	نانومتر
الاستجابة عند 1310 نانومتر	R	Vr = 5V، lect = 1310 نانومتر	0.85	0.90	-	أ/ث
الاستجابة عند 1550 نانومتر	R	Vr=5V، lect=1550nm	0.90	0.95	-	أ/ث
التيار المظلم	بطاقة تعريف	فر = 5 فولت	-	0.2	0.5	غير متوفر
تقاطع السعة	C	Vr=5V، f=1MHz، العلبة مفتوحة	-	0.6	0.75	الجبهة الوطنية
وقت الصعود / وقت السقوط	تر/تف	فر = 5 فولت، 10 ~ 90٪	-	-	0.3	نانوثانية
عرض النطاق الترددي (-3 ديسيبل)	الأسلحة البيولوجية	Vr=5V، حمل 50Ω، طول الرصاص=6 مم، العلبة مفتوحة	2.5	-	-	غيغاهرتز
فوز مركب من الدرجة الثانية	منظمات المجتمع المدني	-	-	-70	-	ديسيبل
فوز مركب من الدرجة الثالثة	الحظر الشامل للتجارب	-	-	-80	-	ديسيبل
جهد التشغيل	V	-	-	-5	-	V
فقدان العودة البصرية	أورل	φ = 1310 نانومتر	-	45	-	ديسيبل

تعريف الحزمة والدبوس - كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري

معلومات الطلب - كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري

التسميات النموذجية

BPD - XX X XX X - XX - ( X )

مثال: BPD-70P10B-FA (منطقة نشطة تبلغ 70 مترًا، نوع مضفر، ألياف بطول 1.0 متر، دبوس من النوع B، موصل FC/APC)

مجال	شفرة	وصف
سلسلة المنتجات	اضطراب الشخصية الحدية	سلسلة الصندوق الضوئي
المنطقة النشطة	55 / 70 / 3 س / أخرى	55 = φ55μm؛ 70 = φ70μm؛ 3H = φ300μm؛ أخرى= مخصصة
نوع بي دي	ف / ر	P = نوع ضفيرة؛ R = نوع الوعاء
طول الألياف	05 / 10 / اخرى	05 = 0.5 م؛ 10 = 1.0 م؛ أخرى = الطول المخصص
بينوت	أ/ب/ج/خالية	أ = النوع أ؛ ب = النوع ب؛ ج = النوع ج
موصل	FA / SA / FC / SC / ST / أخرى	اتحاد كرة القدم = FC/APC؛ SA = SC/APC؛ FC = FC-1؛ اتفاقية استكهولم = اتفاقية استكهولم-1؛ ست = ست؛ أخرى= مخصصة
مادة	خالية / ج / م / ص	فارغ = افتراضي؛ ج = السيراميك. م = معدن؛ ف = البلاستيك

ملاحظة: يمكن تخصيص طول الضفيرة وتنسيق البطاقة الثابتة. يمكن تصميم هيكل المنتج وحجمه والمعلمات البصرية ومتطلبات تكنولوجيا العملية وفقًا لمتطلبات العملاء.

ورقة البيانات - كاشف الصمام الثنائي الضوئي InGaAs PIN المحوري

ورقة البيانات

الأسئلة المتداولة (الأسئلة الشائعة)

س: ما هو الفرق بين كاشف الصمام الثنائي الضوئي المحوري والثنائي الضوئي TO-can InGaAs؟

ج: تتمثل الاختلافات الرئيسية في تصميم الحزمة وتكامل النظام. يقوم الكاشف المحوري بدمج الثنائي الضوئي InGaAs PIN في حزمة محورية محكمة مع ضفيرة من الألياف، مما يوفر اتصال ألياف مباشر وأداء عالي التردد لتطبيقات مثل أجهزة استقبال CATV ومعدات الاختبار البصري. تستخدم الثنائيات الضوئية TO5/TO46 عبوات معدنية مع نوافذ بصرية وتتطلب اقترانًا بصريًا خارجيًا، مما يجعلها أكثر ملاءمة لاكتشاف المساحة الحرة وقياس الطاقة الضوئية.

س: ما هو الفرق بين خيارات حزمة الضفيرة وحزمة الوعاء؟

ج: يحتوي الإصدار المجدول على ألياف متصلة بشكل دائم للاتصال البصري المباشر، في حين يوفر إصدار الوعاء واجهة ألياف قابلة للفصل للاتصال والاستبدال المريح. ويعتمد الاختيار بشكل أساسي على متطلبات تكامل النظام: الحزم الضفيرة مناسبة للتركيبات الثابتة لـ OEM، في حين أن حزم الأوعية ملائمة لمعدات الاختبار والمختبرات.

س: كيف يمكنني اختيار المنطقة النشطة للثنائي الضوئي InGaAs PIN؟

ج: يجب اختيار قطر المنطقة النشطة بناءً على حجم الشعاع البصري ونظام الاقتران وعرض النطاق الترددي للكشف عن الهدف. تنتج أقطار المنطقة النشطة الأصغر سعة توصيل أقل واستجابة أعلى سرعة، بينما توفر الرقائق ذات المساحة الأكبر كفاءة تجميع بصري أعلى وتسامحًا مريحًا للمحاذاة. بالنسبة للأنظمة المقترنة بالألياف، يمكن للخيارات متوسطة الحجم مثل 70 ميكرومتر تحقيق مفاضلة جيدة بين عرض النطاق الترددي وخط عرض المحاذاة.

المنتجات ذات الصلة

· 1 مم المنطقة النشطة InGaAs PIN الضوئي

· 5 مم InGaAs PIN Photodiode TO5

· ثنائي السيليكون الضوئي TO46

· مضخم معزز للألياف المغطى بالإربيوم على نطاق C

ملاحظات العملية والتعامل معها

· اتبع إجراءات الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) عند التعامل مع الثنائي الضوئي، حيث إن الثنائيات الضوئية InGaAs PIN هي أجهزة حساسة للتفريغ الكهروستاتيكي (ESD).

· تجنب لمس طرف الألياف أو الموصل البصري بأصابعك العارية.

· لا تتجاوز الحد الأقصى المطلق للتقييمات المحددة في ورقة البيانات.

· تجنب الانحناء المفرط أو الضغط الميكانيكي على ضفيرة الألياف.
