1. مقدمة لمصدر ضوء النطاق العريض SLD 1310 نانومتر
2. مواصفات المنتج
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس والدفع
9. دليل التشغيل
10. ملاحظات التشغيل والصيانة
11. ضمان الجودة وخدمة ما بعد البيع

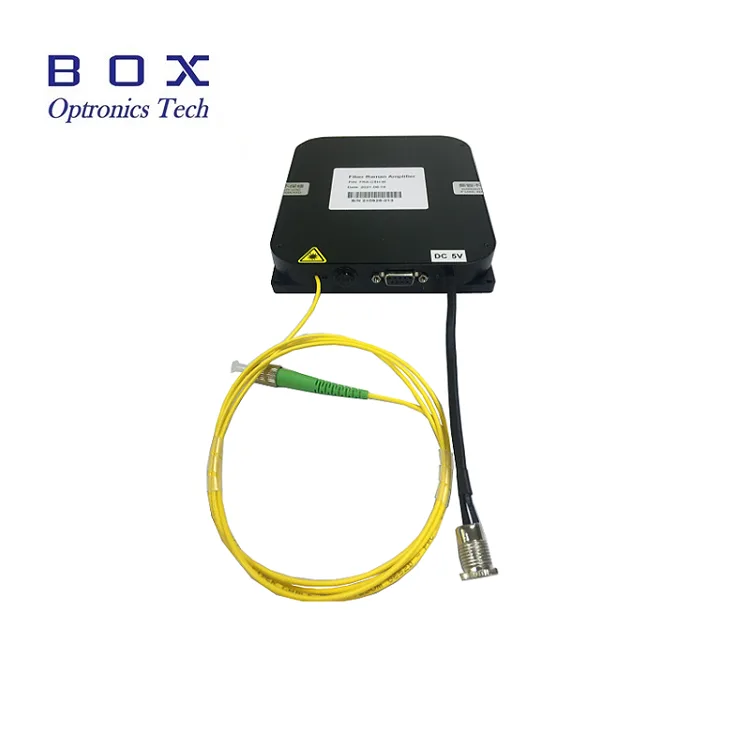

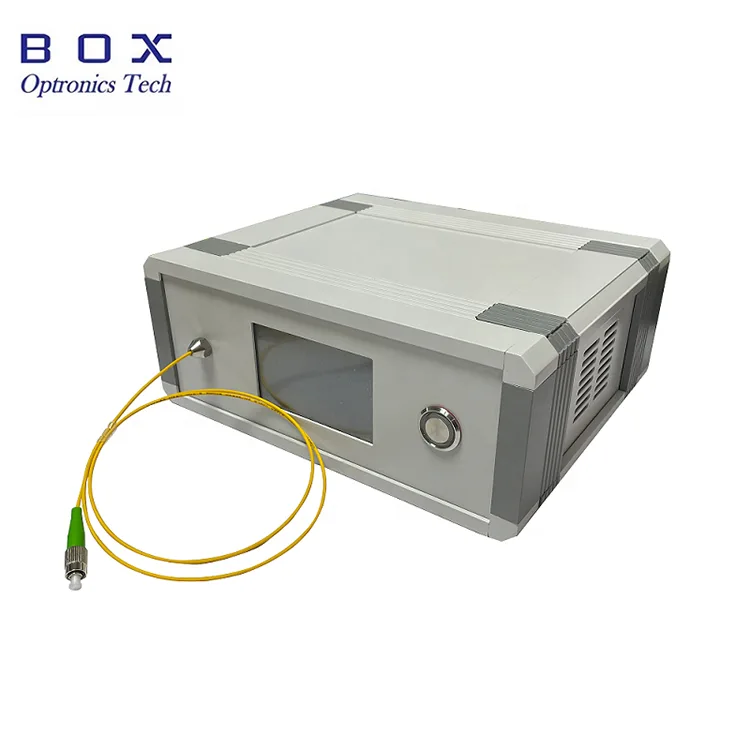

يوفر مصدر الضوء ذو النطاق العريض SLD 1310 نانومتر انبعاثًا مستقرًا ومنخفض التماسك للنطاق العريض مع عرض طيفي يبلغ عادةً> 30 نانومتر وطاقة خرج متاحة عند 1/3/10/15 ميجاوات. إن اقتران الألياف SMF-28e أو PM والتموج الطيفي المنخفض والحزمة المدمجة تجعلها مثالية لاستشعار الألياف الضوئية وتصوير OCT والقياسات البصرية الدقيقة. تم تحسين مصدر الضوء ذو النطاق العريض SLD هذا للاتصالات البصرية والتصوير الطبي الحيوي وتطبيقات اختبار أجهزة الألياف الضوئية.
|
حدود |
وحدة |
قيمة |
ملحوظة |
|
الطول الموجي التشغيلي |
نانومتر |
1310 |
±20 |
|
طاقة الإخراج |
ميغاواط |
1/3/10/15 |
قابلة للتخصيص |
|
عرض النطاق الترددي |
نانومتر |
> 30 |
|
|
عازل بصري |
ديسيبل |
مع |
|
|
الاستقرار على المدى القصير |
ديسيبل |
± ± 0.02/15 دقيقة |
|
|
الاستقرار على المدى الطويل |
ديسيبل |
± ± 0.05 / 8 ساعات |
|
|
موصل الألياف |
- |
FC/APC |
|
|
نوع الألياف |
- |
SMF-28e/PM الألياف |
|
|
البعد
|
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
70 (عرض) × 90 (عمق) × 18 (ارتفاع) |
الوحدة النمطية |
||
|
125 (عرض) × 150 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
||
|
مدخلات الطاقة
|
V |
التيار المتناوب 110 ~ 240 فولت |
الفوق |
|
تيار مستمر 5 فولت/4 أمبير |
الوحدة النمطية |
||
|
واجهة الاتصالات |
- |
DB9 أنثى (RS232) |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
● 1/3/10/15 ميجاوات تتوفر مستويات طاقة متعددة لتناسب الاحتياجات المختلفة؛ ل
● طيف واسع.
● تموج طيفي منخفض؛
● الحزمة والحجم حسب الطلب.
● استشعار الألياف البصرية.
● التصوير الطبي.
● قياس الدقة.
● اختبار جهاز الألياف الضوئية.

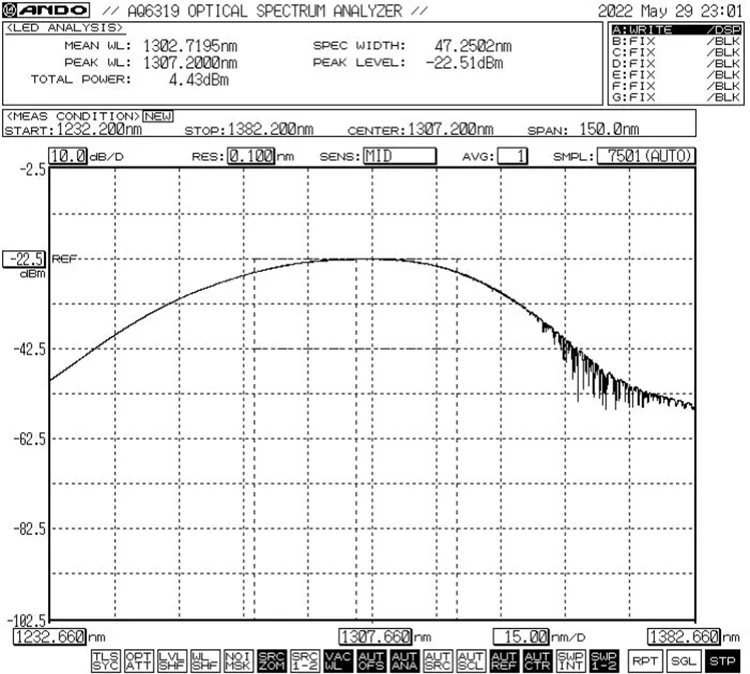

● المرجع الطيفي: -3 ديسيبل عرض النطاق الترددي بحد أدنى 30 نانومتر

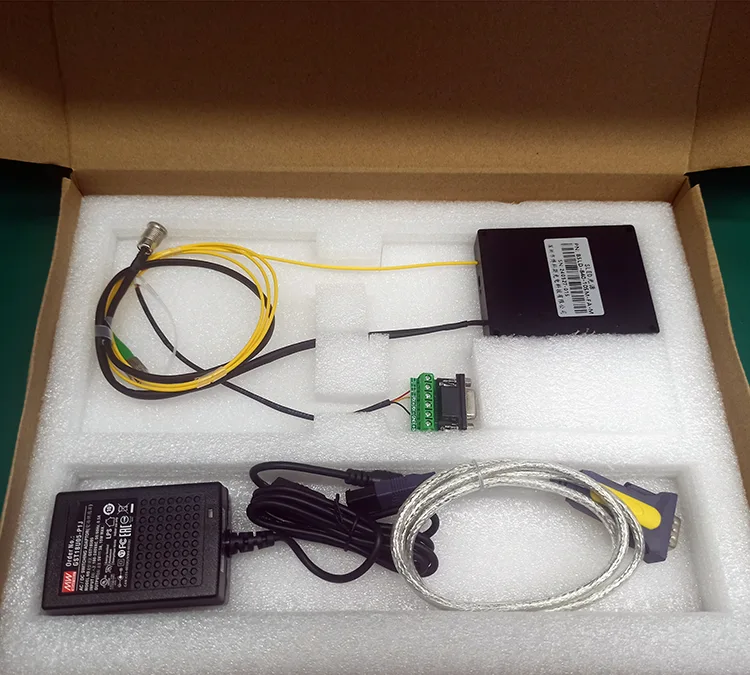

● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر الضوء (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
كابل المنفذ الأخضر |
1 |
|
4 |
محول الطاقة (اختياري) |
1 |
|
5 |
تقرير اختبار المنتج |
1 |
|
حدود |
وحدة |
قيمة |
ملحوظة |
|
الطول الموجي التشغيلي |
نانومتر |
1310 |
±20 |
|
طاقة الإخراج |
ميغاواط |
1/3/10/15 |
قابلة للتخصيص |
|
عرض النطاق الترددي |
نانومتر |
> 30 |
|
|
عازل بصري |
ديسيبل |
مع |
|
|
الاستقرار على المدى القصير |
ديسيبل |
± ± 0.02/15 دقيقة |
|
|
الاستقرار على المدى الطويل |
ديسيبل |
± ± 0.05 / 8 ساعات |
|
|
موصل الألياف |
- |
FC/APC |
|
|
نوع الألياف |
- |
SMF-28e/PM الألياف |
|
|
البعد
|
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
70 (عرض) × 90 (عمق) × 18 (ارتفاع) |
الوحدة النمطية |
||
|
125 (عرض) × 150 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
||
|
مدخلات الطاقة
|
V |
التيار المتناوب 110 ~ 240 فولت |
الفوق |
|
تيار مستمر 5 فولت/4 أمبير |
الوحدة النمطية |
||
|
واجهة الاتصالات |
- |
DB9 أنثى (RS232) |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
على سبيل المثال: BSLD-1310-10SM-FA-M
(معلومات الطلب: مصدر ضوء النطاق العريض SLD 1310 نانومتر، طاقة خرج 10 ميجاوات، ألياف SM، مع موصل FC/APC، حزمة الوحدة).
● شروط الاقتباس
(1) إكسو
(2) داب
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
الخطوة 1. التفريغ: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة.
الخطوة 2. مصدر الطاقة: متصل بمصدر طاقة تحويل التيار المستمر أو مصدر طاقة منظم يلبي متطلبات مصدر الطاقة الخاص به. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (يتم توفير محول الطاقة وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4. الاتصال بالكمبيوتر المضيف: استخدم كابل المنفذ الأخضر وكابل بيانات USB-RS485 DB9 لتوصيل مصدر ضوء النطاق العريض SLD 1310 نانومتر والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لتحديد كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فلن يتمكن برنامج الكمبيوتر المضيف ووحدة مصدر الضوء من الاتصال والاتصال بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.

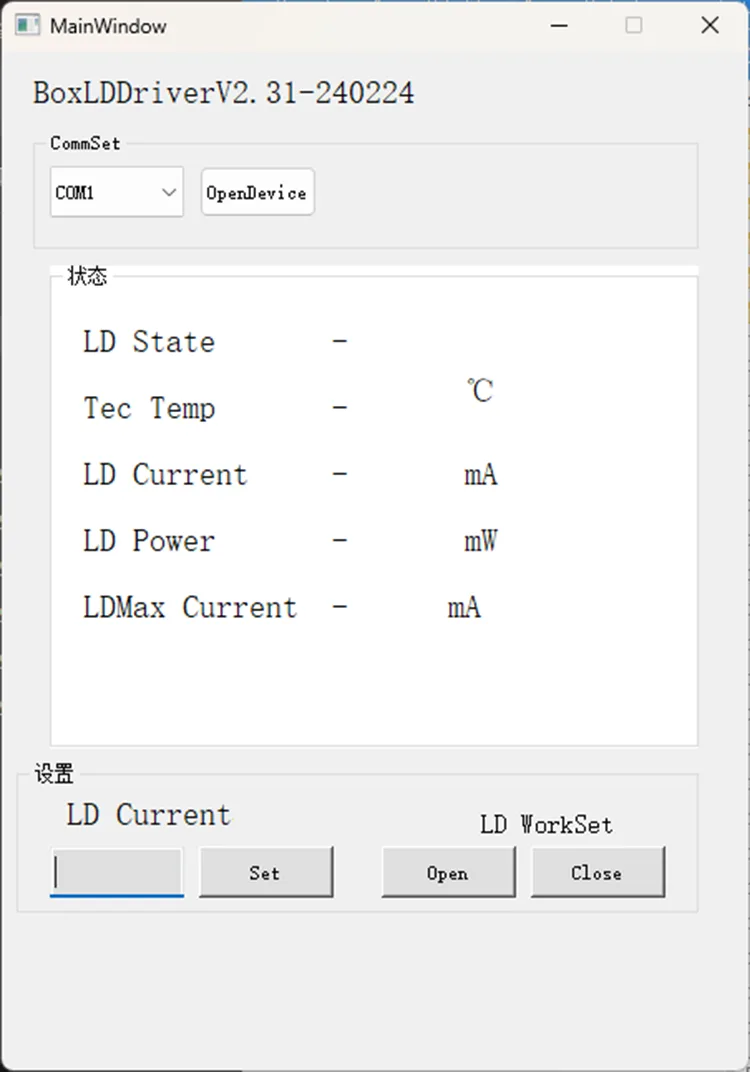

الخطوة5. برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في تيار LD لمصدر ضوء النطاق العريض SLD 1310 نانومتر. اختر المنفذ الصحيح، واضبط التيار، ثم انقر فوق الزر "فتح". (لمنع حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)
الخطوة6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام كاشف نهاية وجه الألياف قبل التوصيل. قم دائمًا بتوصيل/فصل الألياف بدون طاقة لتجنب حرق نهاية الوجه. يجب تغطية موصلات الألياف الضوئية بأغطية غبار.
● تجنب توصيل/فصل موصلات الألياف بشكل متكرر لمنع تراكم الغبار وتلف الواجهة النهائية.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. تخزينها في مكان جاف.

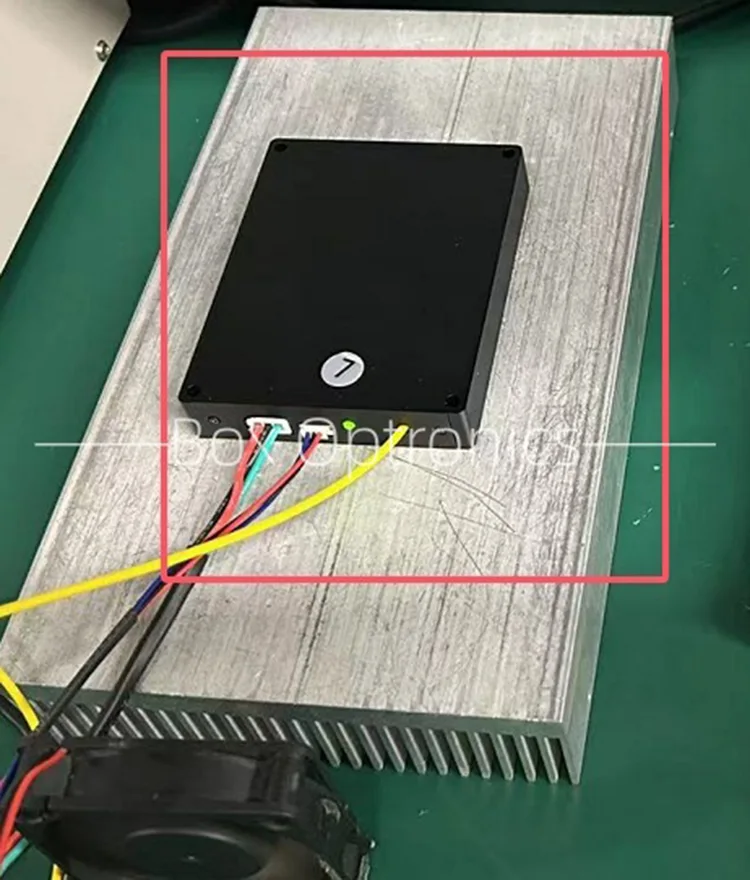

● عند الاستخدام على المدى الطويل، ضعه على المشتت الحراري.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
