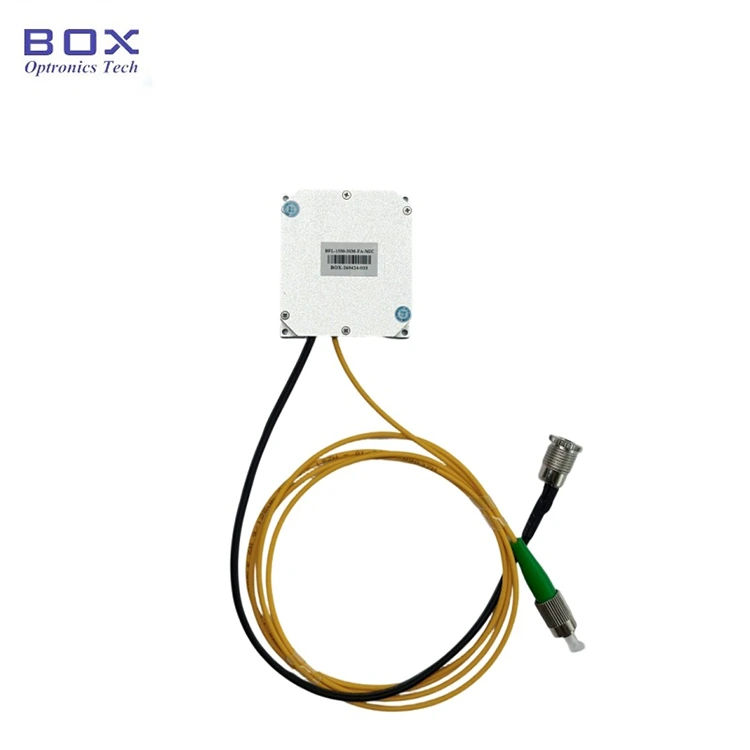

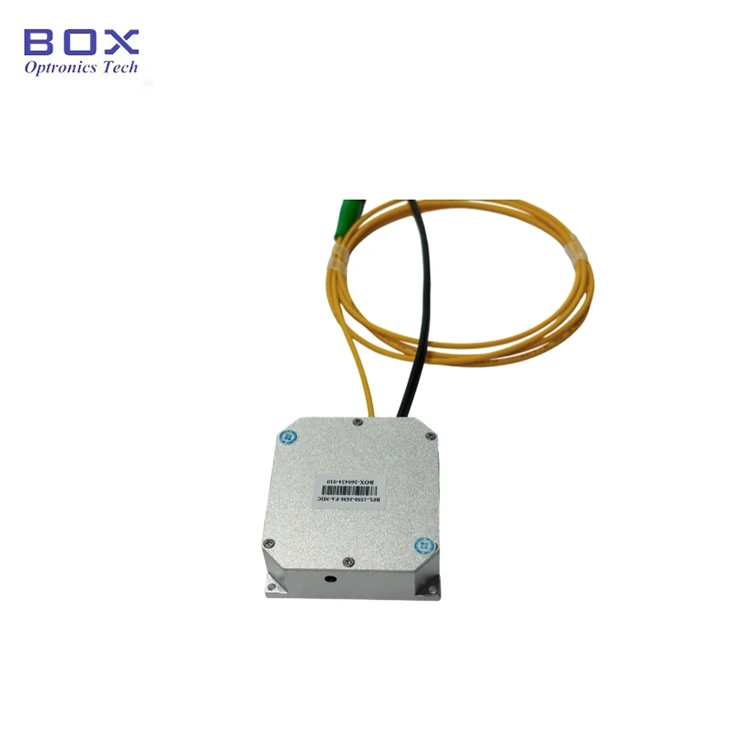

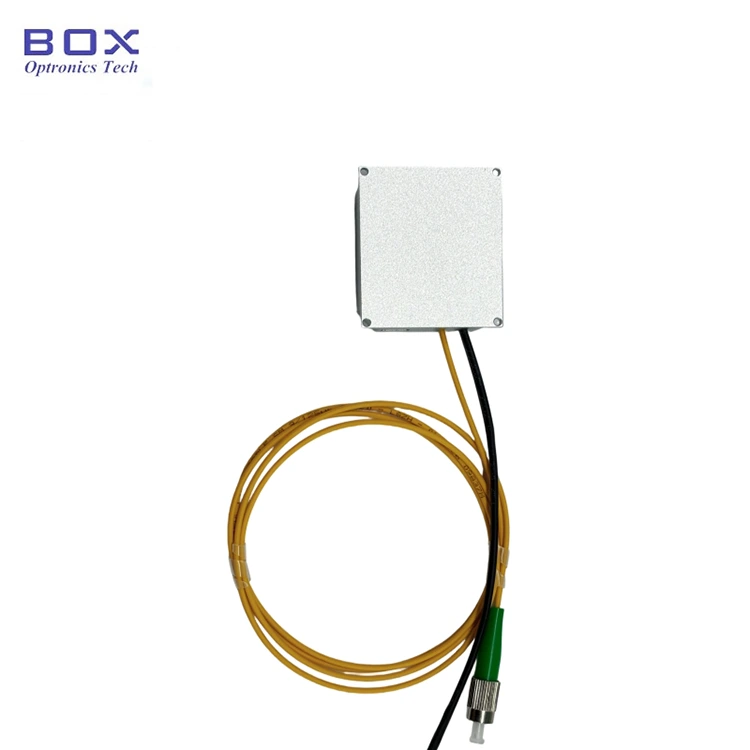

هذه وحدة صغيرة لمصدر الضوء ذات النطاق العريض SLD 1550 نانومتر تعتمد تقنية الصمام الثنائي فائق الإضاءة، مع طاقة خرج 3 ميجاوات و10 ميجاوات اختيارية، وعرض النطاق الترددي -3 ديسيبل أكثر من 30 نانومتر، والطيف المسطح، والتموج المنخفض، واستقرار ممتاز على المدى الطويل. تتوفر ألياف SM وألياف PM. وهو يدعم واجهة الاتصال RS485 وبرامج المراقبة لتكامل النظام. البعد المدمج هو 46.6 × 51.6 × 15 ملم فقط.
|
حدود |
وحدة |
قيم |
ملحوظات |
|
|
الطول الموجي التشغيلي |
نانومتر |
1550 |
±20 |
|
|
طاقة الإخراج |
ميغاواط |
>3 |
>10 |
|
|
- عرض النطاق الترددي 3 ديسيبل |
نانومتر |
> 30 |
|
|
|
الاستقرار على المدى القصير |
ديسيبل |
± ± 0.02/15 دقيقة |
|
|
|
الاستقرار على المدى الطويل |
ديسيبل |
± ± 0.05 / 8 ساعات |
|
|
|
عازل بصري |
ديسيبل |
بدون |
الوحدة النمطية |
|
|
ألياف ضفيرة |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
واجهة الاتصالات |
- |
DB9 أنثى (RS485) |
الوحدة النمطية |
|
|
مزود الطاقة |
- |
5 فولت تيار مستمر، <15 وات |
الوحدة النمطية |
|
|
أبعاد |
مم |
46.6 (عرض) × 51.6 (عمق) × 15 (ارتفاع) |
الوحدة النمطية |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
|
الرطوبة التشغيلية |
% |
0~70% |
|
|
● حجم صغير؛ ل
● نطاق واسع؛
● تموج طيفي منخفض؛
● اتصالات DB9 أنثى (RS485) لسهولة التكامل.
● التصوير المقطعي التوافقي البصري (OCT)؛
● التصوير الطبي.
● جيروسكوب الألياف الضوئية (FOG).

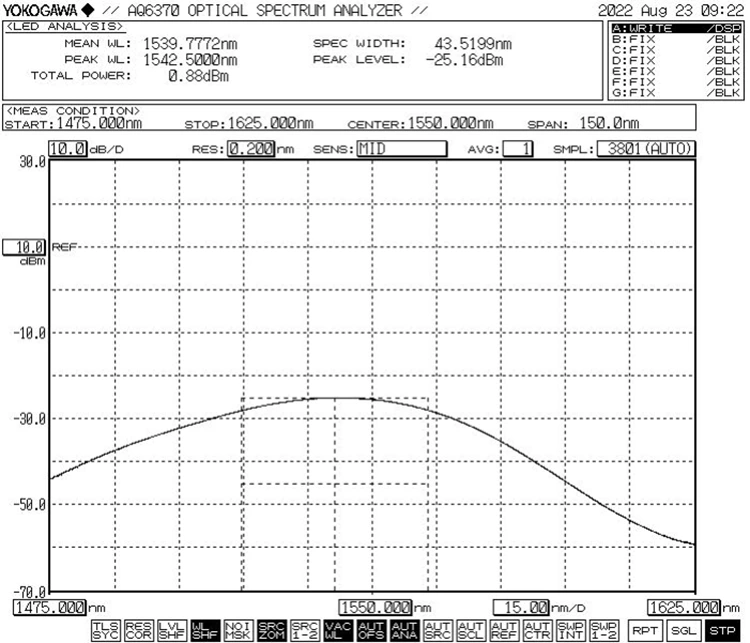

● الطيف النموذجي: -3 ديسيبل عرض النطاق الترددي بحد أدنى 30 نانومتر

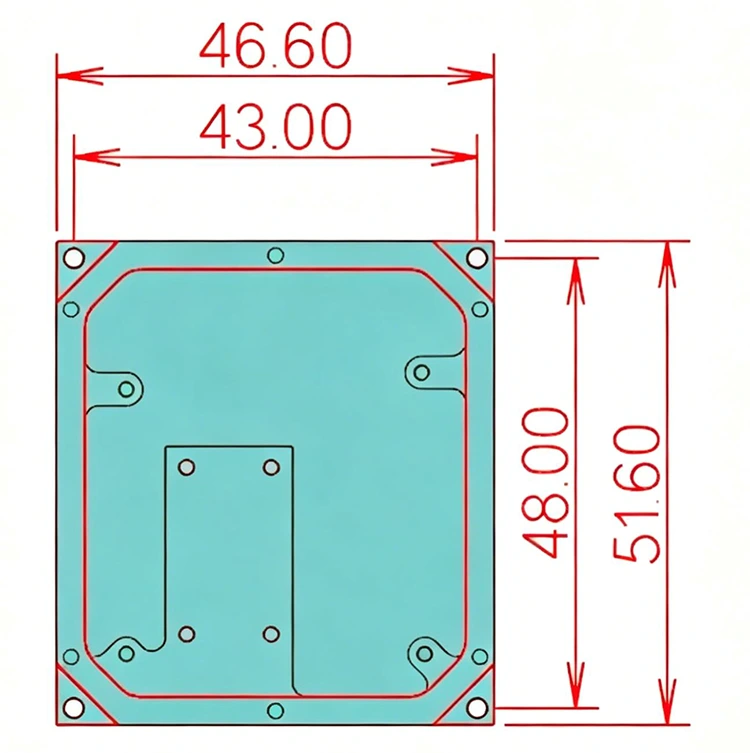

● البعد (مم): 46.6 (عرض) × 51.6 (عمق) × 15 (ارتفاع)
الخطوة 1. التفريغ: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة.
الخطوة 2. مصدر الطاقة: متصل بمصدر طاقة تحويل التيار المستمر أو مصدر طاقة منظم يلبي متطلبات مصدر الطاقة الخاص به. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (يتم توفير محول الطاقة وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4. الاتصال بالكمبيوتر المضيف: استخدم كابل المنفذ الأخضر وكابل بيانات USB-RS485 DB9 لتوصيل الوحدة الصغيرة لمصدر الضوء ذات النطاق العريض SLD مقاس 1550 نانومتر والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لتحديد كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فلن يتمكن برنامج الكمبيوتر المضيف ووحدة مصدر الضوء من الاتصال والاتصال بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.
الخطوة5. برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في تيار LD ودرجة حرارة LD للوحدة الدقيقة لمصدر الضوء ذو النطاق العريض SLD مقاس 1550 نانومتر. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر فوق الزر "فتح". (لمنع حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)
الخطوة6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
|
بي إس إل دي |
-XXX |
-XX |
العشرين |
-XX |
-X |
|
SLD مصدر الضوء |
1550:1550 نانومتر |
03:03 ميجاوات 10:10 ميجاوات |
سم:SMF-28e مساء:PM1550 |
الاتحاد الانجليزي: FC/APC آخر |
هيئة التصنيع العسكري: الوحدة الدقيقة |
على سبيل المثال: BSLD-1550-10SM-FA-MIC
(معلومات الطلب: وحدة صغيرة لمصدر ضوء النطاق العريض SLD 1550 نانومتر، طاقة خرج 10 ميجاوات، مع ألياف SMF-28e، موصل FC/APC).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح عليك استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
الإنتاج: 10-15 يوم عمل. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
الخدمات اللوجستية الدولية: 3-5 أيام عمل.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام كاشف نهاية وجه الألياف قبل التوصيل. قم دائمًا بتوصيل/فصل الألياف بدون طاقة لتجنب حرق نهاية الوجه. يجب تغطية موصلات الألياف الضوئية بأغطية غبار.
● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فمن المستحسن استخدام جهاز الربط.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. تخزينها في مكان جاف.

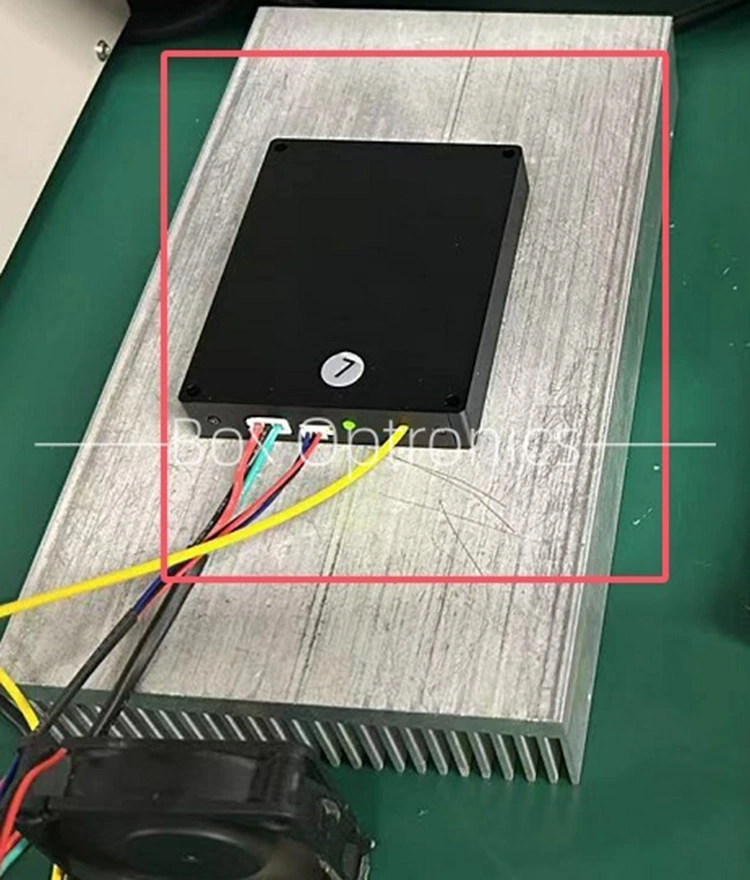

● عند الاستخدام لفترة طويلة، ضعه على المشتت الحراري.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) أضرار مادية واضحة ناجمة عن خطأ بشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المتغيرة أو غير المكتملة على السكن.
(6) الضرر أو الخسارة أثناء النقل.
