1. مقدمة للصمام الثنائي 840nm 10mW 35nm BW SLD
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. مثال التعبئة
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة وخدمة ما بعد البيع

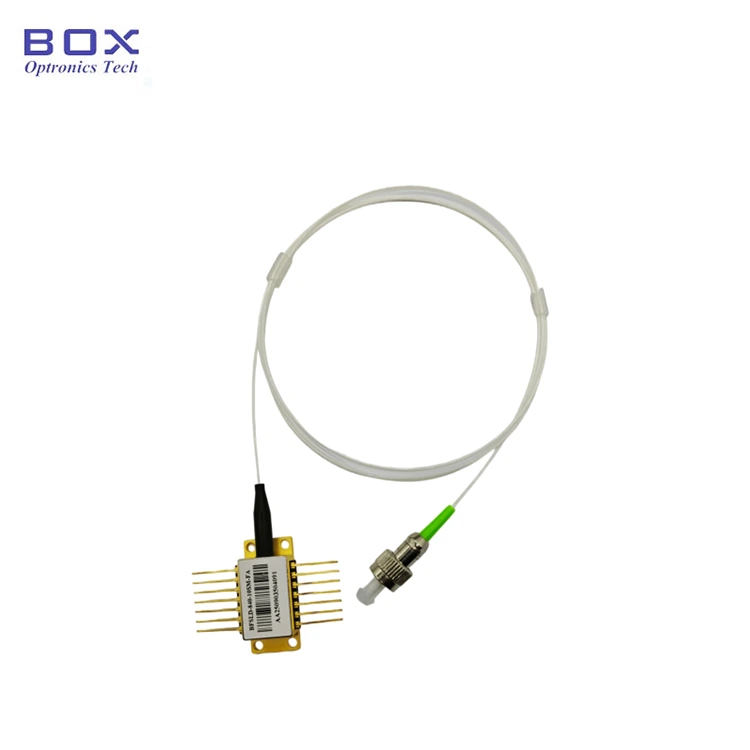

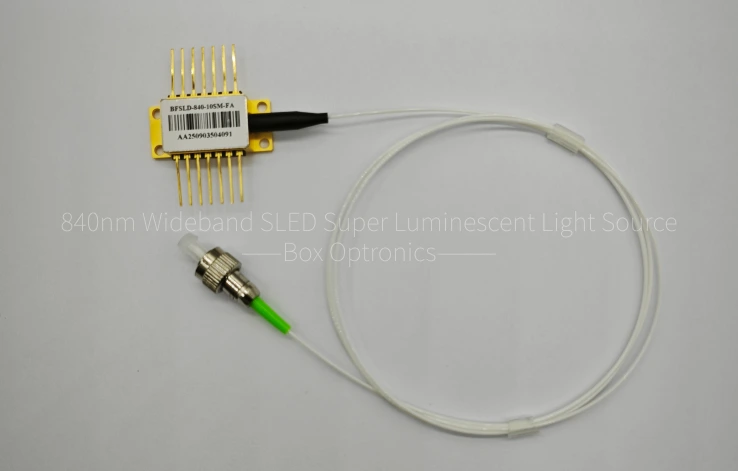

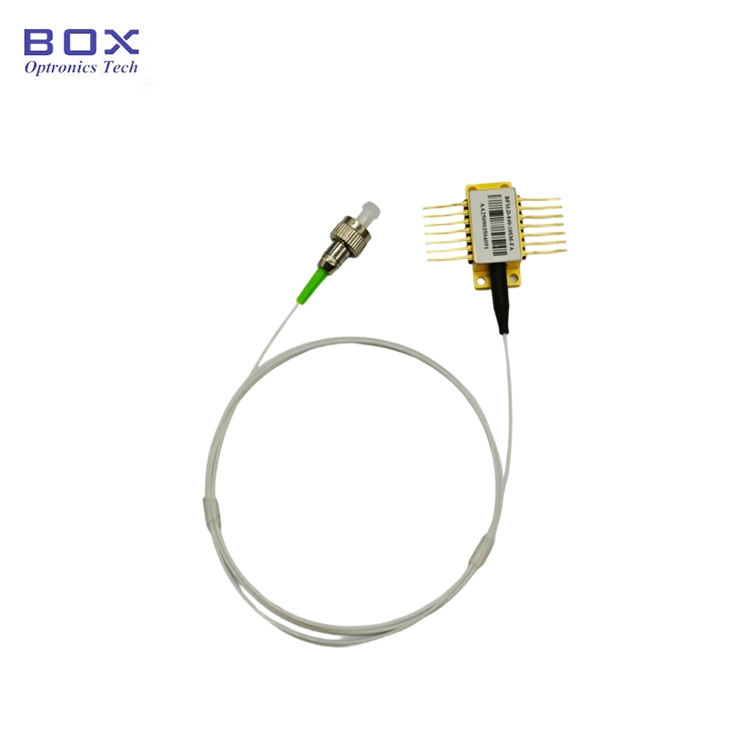

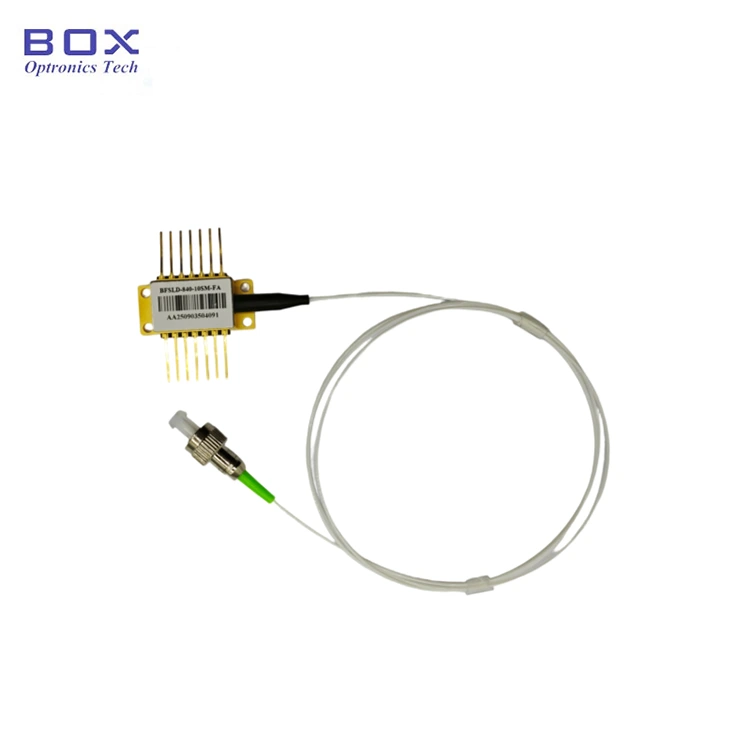

هذا عبارة عن صمام ثنائي SLED فائق الإنارة بعرض 840 نانومتر مع حزمة فراشة ذات 14 سنًا. ويتميز بقدرة خرج تصل إلى 10 ميجاوات، وعرض نطاق ترددي يزيد عن 35 نانومتر بمعدل 3 ديسيبل، ويدمج TEC والثرمستور للحصول على طيف مستقر وسلس. مناسبة للتصوير المقطعي التوافقي البصري (OCT). إذا كانت الدبابيس تتطلب لحام، فيجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ويجب ألا يتجاوز وقت اللحام 10 ثوانٍ.
|
المعلمة |
رمز |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
ملحوظات |
|
التشغيل الحالي |
إيث |
- |
180 |
220 |
أماه |
الأسلحة الكيميائية |
|
القوة في الألياف |
P |
10.0 |
- |
- |
ميغاواط |
سو، إيث = 180mA |
|
عرض النطاق الترددي 3 ديسيبل |
Δ |
30 |
35 |
- |
نانومتر |
الأسلحة الكيميائية |
|
طول المركز |
lectC |
820 |
840 |
860 |
نانومتر |
الأسلحة الكيميائية |
|
تعديل الطيف |
- |
- |
0.1 |
0.2 |
ديسيبل |
- |
|
الانقراض |
إير |
- |
16 |
- |
ديسيبل |
الأسلحة الكيميائية |
|
المجلس التنفيذي الانتقالي الحالي |
إيك |
- |
- |
2 |
A |
ح = -45~+70 درجة مئوية |
|
المجلس التنفيذي الجهد |
VC |
- |
- |
3.5 |
V |
ح = -45~+70 درجة مئوية |
|
مقاومة الثرمستور |
ر.ث |
9.5 |
10 |
10.5 |
ك أوم |
ح = 25 درجة مئوية |
|
الثرمستور ب ثابت |
B |
- |
3950 |
- |
K |
- |
● ألياف SM أو ضفيرة ألياف PM؛
● طاقة خرج عالية تصل إلى 10 ميجاوات؛
● حزمة BTF ذات 14 سنًا مع TEC.
● جيروسكوبات الألياف الضوئية؛
● مصادر الضوء ذات النطاق العريض في المختبر والاختبار البصري؛
● التصوير المقطعي التوافقي البصري (OCT) ومعدات التصوير الطبي.

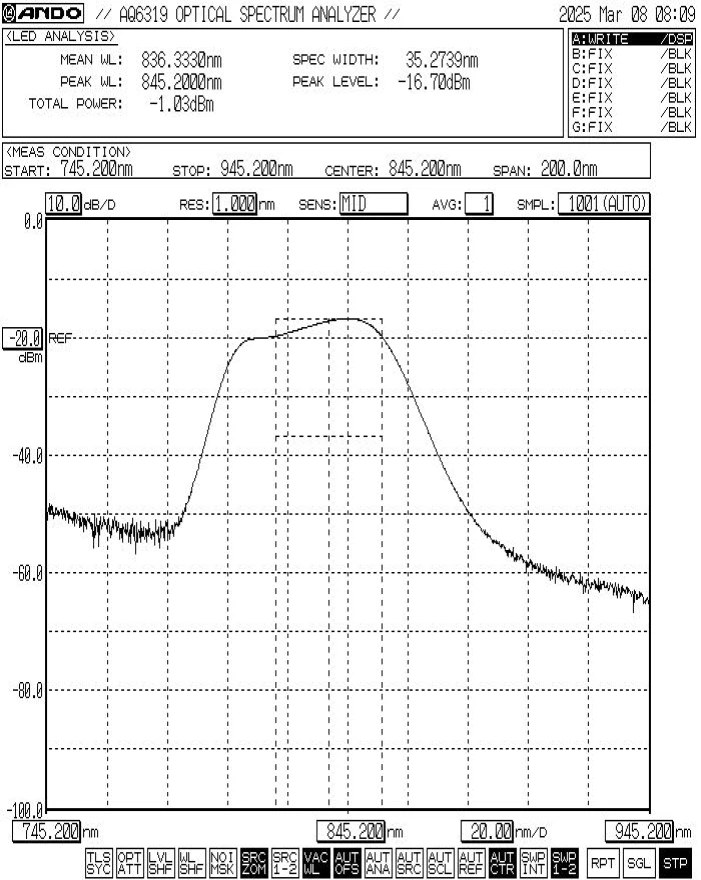

● الطيف النموذجي: -3 ديسيبل عرض النطاق الترددي بحد أدنى 30 نانومتر / نوع 35 نانومتر

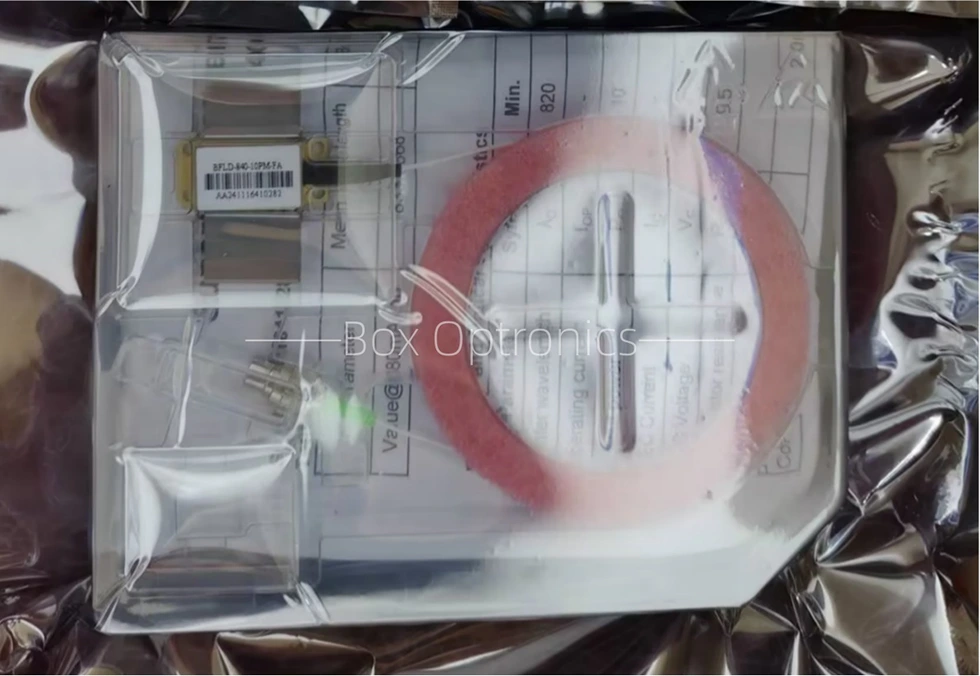

● مثال التعبئة
|
|
مُكَمِّلات |
كمية |
|
1 |
840nm 10mW 35nm BW SLD ديود |
1 |
|
2 |
تقرير اختبار المنتج |
1 |
جهاز مستقل لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).
|
اسم |
الطول الموجي |
طاقة الإخراج |
- عرض النطاق الترددي 3 ديسيبل |
نوع الألياف |
موصل |
|
بفسلد |
-XXX |
-XX |
-XX |
العشرين |
-XX |
|
SLDDiode |
840: 840 نانومتر |
5:5 ميجاوات 10:10 ميجاوات 15:15 ميجاوات 20:20 ميجاوات |
3:35 نانومتر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
على سبيل المثال: BFSLD-840-103SM-FA
(معلومات الطلب: 840nm 10mW 35nm BW SLD Diode، حزمة الفراشة، عرض النطاق الترددي النموذجي -3dB 35nm، مع ألياف SM، موصل FC/APC).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
(1) إكسو:
إذا كان لديك حساب DHL/UPS/FedEx، تقترح Box Optronics استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يتسبب في إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ لذلك، يلزم الالتزام الصارم بتدابير الحماية ضد الكهرباء الساكنة أثناء التعبئة والنقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة لمنع حدوث زيادات مفاجئة في إمداد الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم بالجهاز (على سبيل المثال، ضمان تأريض المعدات بشكل صحيح وارتداء حزام معصم مضاد للكهرباء الساكنة).
● التحقق من استقرار دائرة تشغيل المنتج لمنع الأضرار الناجمة عن التيارات النبضية.
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط على الغلاف الموجود في الجزء الخلفي من مبيت الجهاز أو تسحبه. بالنسبة للأجهزة المزودة بموصلات، تأكد من رفع كل من الجهاز وموصل الألياف في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تحتاج إلى لحام، فيجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ويجب ألا يتجاوز وقت اللحام 10 ثوانٍ. يجب إيلاء اهتمام خاص لما يلي: أثناء عملية اللحام، يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب تأريض مكواة اللحام بشكل صحيح.
● عند استخدام الجهاز، يجب التقيد الصارم بجهد التشغيل ونطاقات التيار المحددة في ورقة البيانات. يجب الإشارة إلى المعلمات الرئيسية - بما في ذلك Ith (عتبة التيار)، وIop max (أقصى تيار تشغيل)، وVop max (أقصى جهد تشغيل)، وLc (الطول الموجي المركزي) - على وجه التحديد في تقرير الاختبار المقدم في وقت الشحن. ملاحظة: قد يؤدي التشغيل بما يتجاوز الحد الأقصى المطلق إلى حدوث ضرر دائم بالجهاز.
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
