1060nm 5mW SLED ليزر ديود

جدول المحتويات

1. مقدمة لصمام ليزر SLED 1060nm 5mW

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. مثال التعبئة

6. طلب ​​المعلومات

7. ورقة البيانات

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة وخدمة ما بعد البيع

مقدمة المنتج

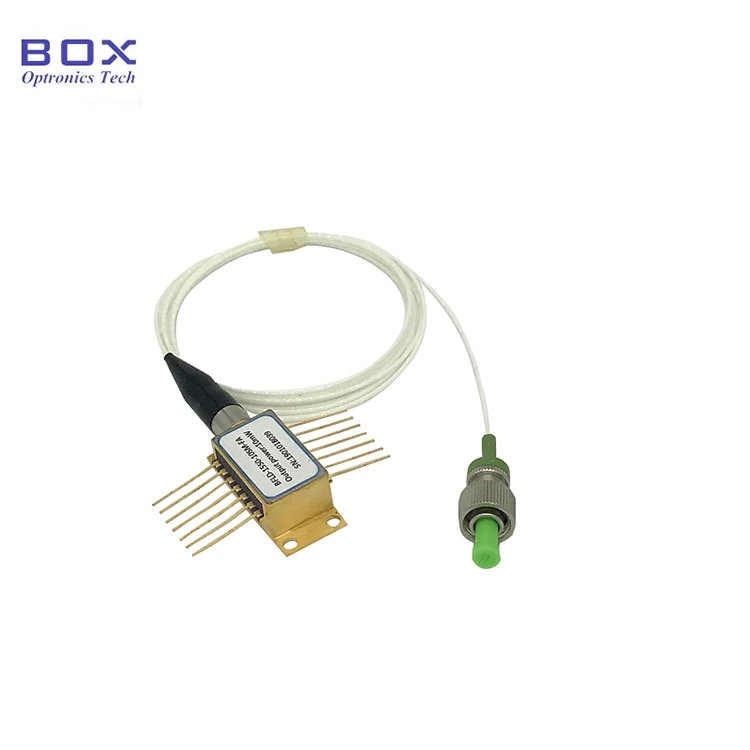

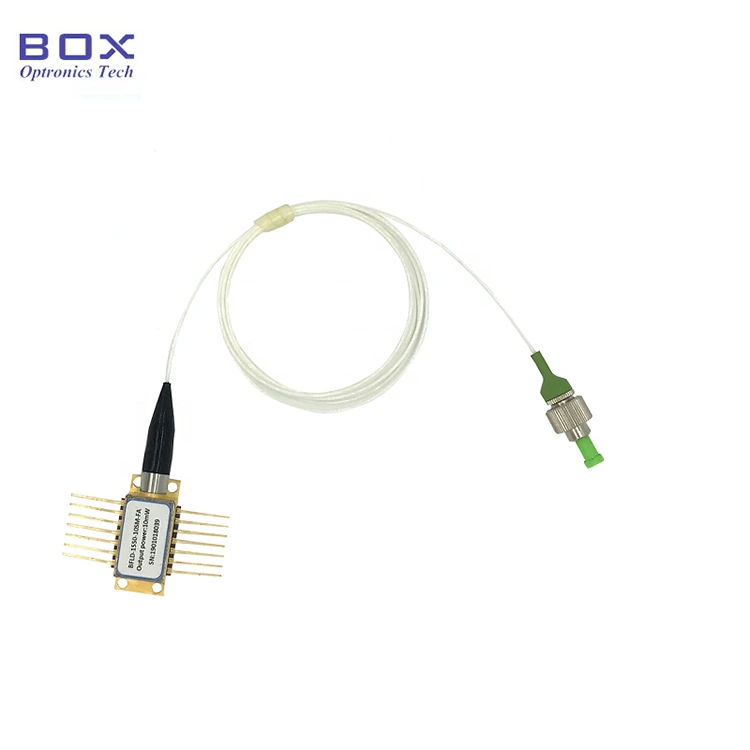

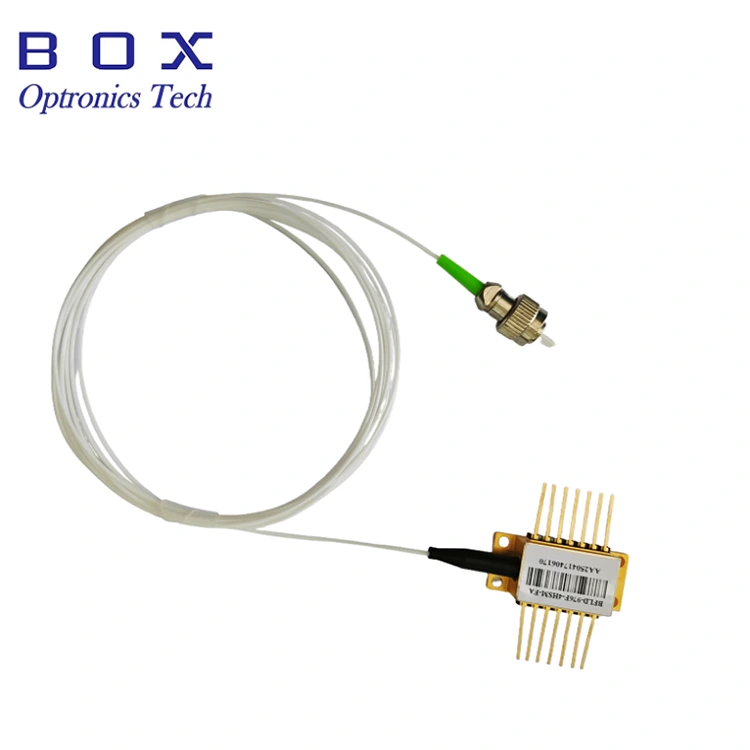

هذا عبارة عن صمام ثنائي ليزر SLED بقدرة 1060 نانومتر بقدرة 5 ميجاوات مع حزمة فراشة ذات 14 سنًا. إنه يتميز بقدرة خرج تصل إلى 5 ميجاوات، وعرض نطاق ترددي يزيد عن 15 نانومتر 3 ديسيبل، ويدمج TEC والثرمستور للحصول على طيف مستقر وسلس. مناسبة للتصوير المقطعي التوافقي البصري (OCT). إذا كانت الدبابيس تتطلب لحام، فيجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ويجب ألا يتجاوز وقت اللحام 10 ثوانٍ.

مواصفات المنتج

ميزات المنتج

● SM Hi1060 أو PM980 ضفيرة؛

● طاقة الإخراج تصل إلى 5 ميجاوات؛

● حزمة BTF ذات 14 سنًا مع TEC وMonitor PD.

تطبيقات المنتج

● جيروسكوبات الألياف الضوئية؛

● نظام استشعار الألياف الضوئية.

● نظام المعدات البصرية.

تفاصيل المنتج

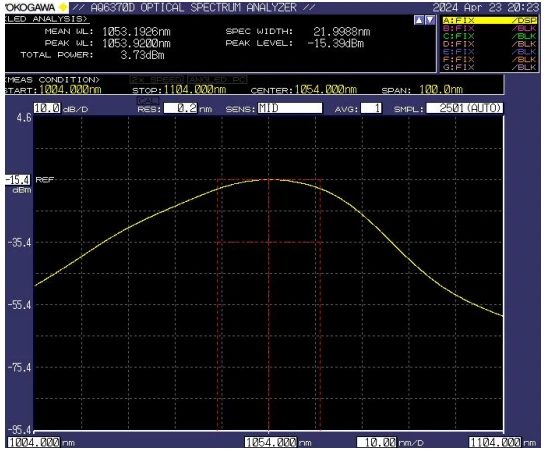

● الطيف النموذجي: -3 ديسيبل عرض النطاق الترددي الحد الأدنى 15 نانومتر / النوع 20 نانومتر

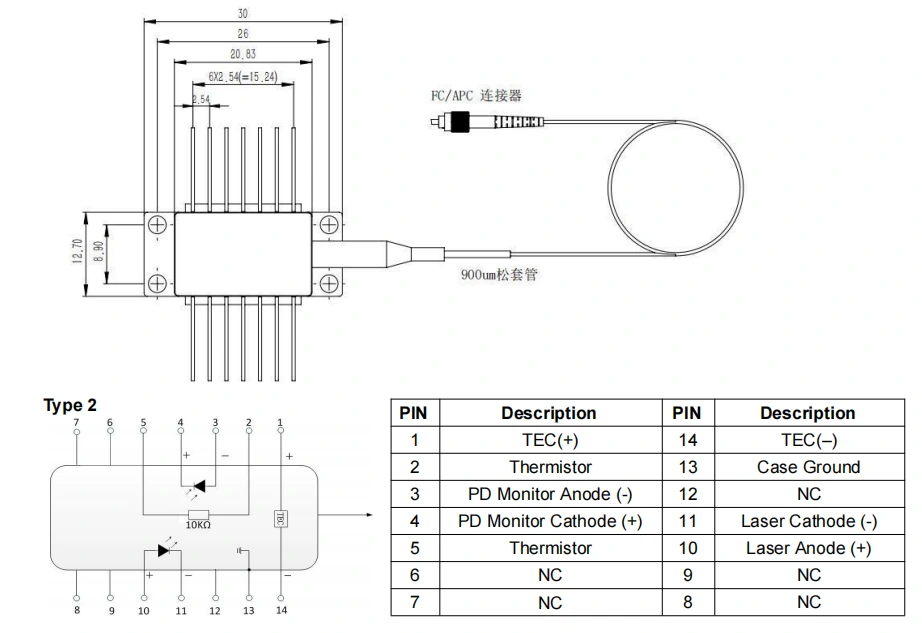

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) - صمام ثنائي ليزر SLED بقدرة 1060 نانومتر 5 ميجاوات

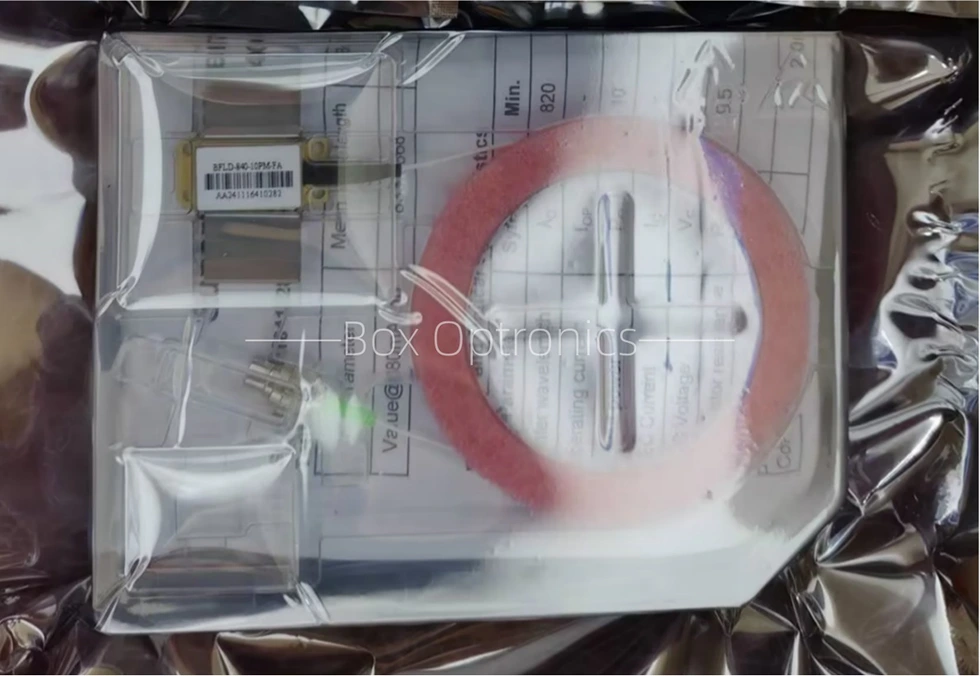

● مثال التعبئة

*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).

طلب المعلومات

على سبيل المثال: BFSLD-1060-5SM-FA

(معلومات الطلب: 1060nm 5mW SLED Laser Diode، حزمة الفراشة، مع ألياف SM  Hi1060، موصل FC/APC).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات

ورقة البيانات

شروط الاقتباس والدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/UPS/FedEx، تقترح Box Optronics استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

ملاحظات العملية

● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يتسبب في إصابة العين.

● هذا الجهاز حساس للكهرباء الساكنة؛ لذلك، يلزم الالتزام الصارم بتدابير الحماية ضد الكهرباء الساكنة أثناء التعبئة والنقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة لمنع حدوث زيادات مفاجئة في إمداد الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم بالجهاز (على سبيل المثال، ضمان تأريض المعدات بشكل صحيح وارتداء حزام معصم مضاد للكهرباء الساكنة).

● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط على الغلاف الموجود في الجزء الخلفي من مبيت الجهاز أو تسحبه. بالنسبة للأجهزة المزودة بموصلات، تأكد من رفع كل من الجهاز وموصل الألياف في وقت واحد أثناء التثبيت أو الإزالة.

● إذا كانت الدبابيس تحتاج إلى لحام، فيجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ويجب ألا يتجاوز وقت اللحام 10 ثوانٍ. يجب إيلاء اهتمام خاص لما يلي: أثناء عملية اللحام، يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب تأريض مكواة اللحام بشكل صحيح.

● أثناء عملية توصيل الطاقة، لا تقم مطلقًا بتطبيق تيار عالٍ بشكل مباشر، لأن ذلك قد يؤدي إلى إتلاف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند مستوى تيار قريب من عتبة الشريحة، ثم قم بزيادة التيار تدريجيًا بزيادات صغيرة حتى يتم الوصول إلى المستوى المطلوب.

● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، ثم تابع خطوات التشغيل المتزايدة لمنع ارتفاع درجة حرارة الشريحة والتحميل الزائد.

ضمان الجودة وخدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
