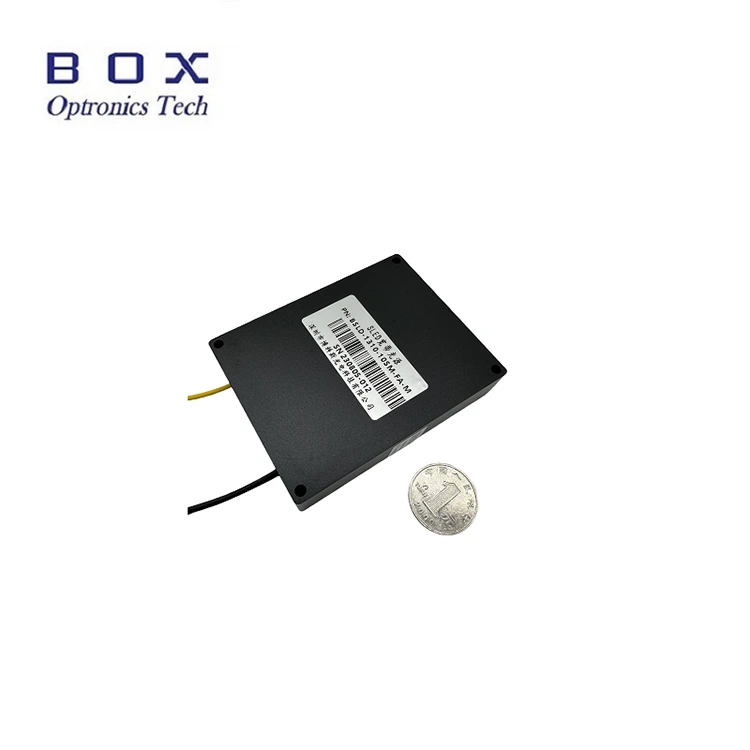

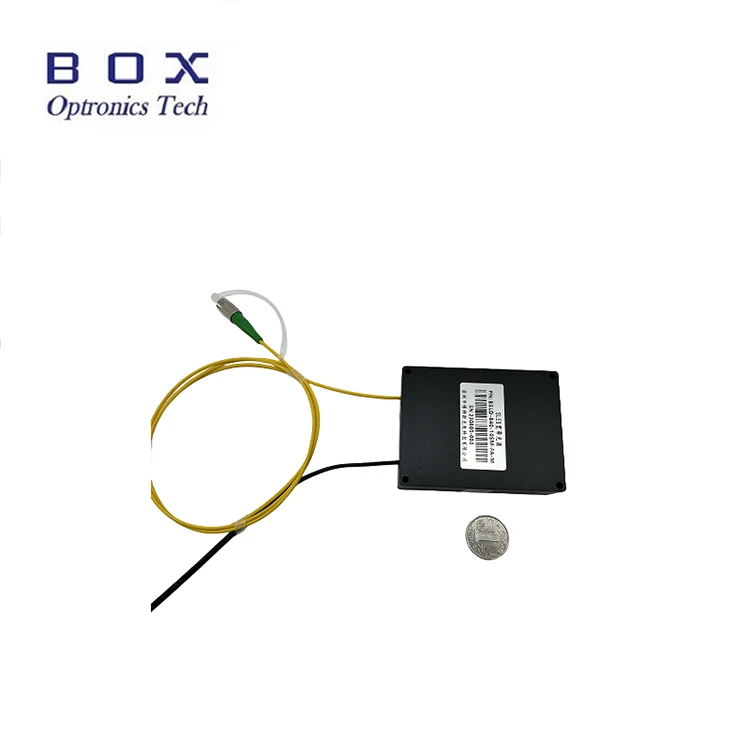

هذا هو مصدر ضوء SLD 1060 نانومتر 1064 نانومتر يعتمد تقنية الصمام الثنائي فائق الإضاءة، مع طاقة خرج 5 ميجاوات و15 ميجاوات اختيارية، وعرض النطاق الترددي -3 ديسيبل أكثر من 15 نانومتر، وطيف مسطح، وتموج منخفض واستقرار ممتاز على المدى الطويل. وهو يدعم التكوينات الموضوعة على الطاولة والوحدات النمطية مع واجهة الاتصال RS485 وبرامج المراقبة لتكامل النظام. مناسبة لاستشعار الألياف والتصوير الطبي. يرجى استخدامه مع الجهد الكهربي المقدر، والتحكم في درجة الحرارة والرطوبة، وضمان تبديد جيد للحرارة، وتجنب التحميل الزائد للإخراج والتلوث.
|
حدود |
وحدة |
قيمة |
ملحوظة |
|
|
الطول الموجي التشغيلي |
نانومتر |
1060 |
±20 |
|
|
طاقة الإخراج |
ميغاواط |
>5 |
>15 |
قابلة للتخصيص |
|
- عرض النطاق الترددي 3 ديسيبل |
نانومتر |
>15 |
>15 |
|
|
الاستقرار على المدى القصير |
ديسيبل |
± ± 0.02/15 دقيقة |
|
|
|
الاستقرار على المدى الطويل |
ديسيبل |
± ± 0.05 / 8 ساعات |
|
|
|
عازل بصري |
ديسيبل |
- |
خياري |
|
|
موصل الألياف |
- |
FC/APC |
حسب الطلب |
|
|
نوع الألياف |
- |
Hi780 أو PM850 |
|
|
|
البعد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
|
البعد |
مم |
70 (عرض) × 90 (عمق) × 18 (ارتفاع) |
الوحدة النمطية |
|
|
مزود الطاقة |
V |
التيار المتناوب 110 ~ 240 فولت |
الفوق |
|
|
مزود الطاقة |
V |
تيار مستمر 5 فولت/4 أمبير |
الوحدة النمطية |
|
|
واجهة الاتصالات |
- |
DB9 أنثى (RS485) |
الوحدة النمطية |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
|
● تموج طيفي منخفض؛
● الطيف المسطح؛
● اتصالات DB9 أنثى (RS485) لسهولة التكامل.
● استشعار الألياف الضوئية.
● التصوير الطبي.
● جيروسكوب الألياف الضوئية (FOG).

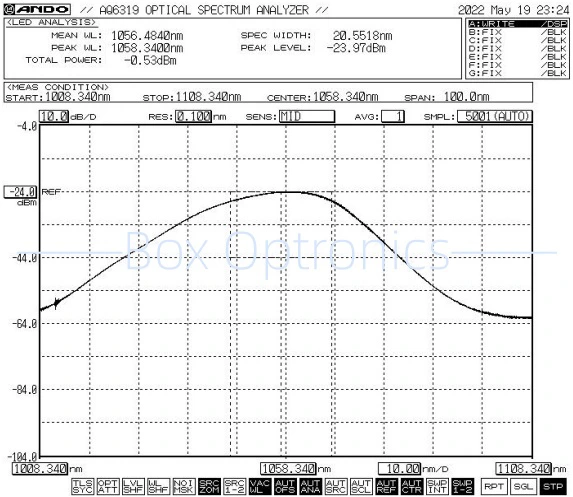

● الطيف النموذجي: -3 ديسيبل عرض النطاق الترددي الحد الأدنى 15 نانومتر / النوع 20 نانومتر

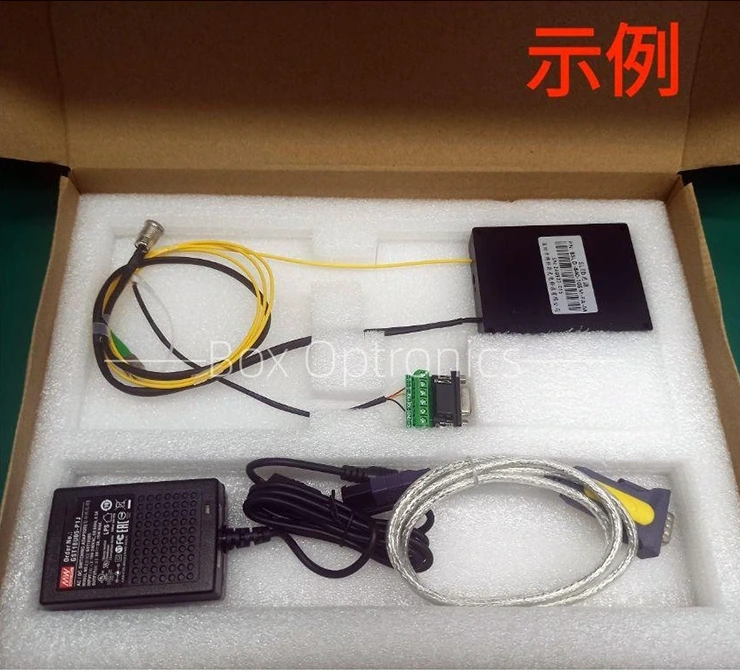

● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ضوء SLED (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
كابل المنفذ الأخضر |
1 |
|
4 |
محول الطاقة (اختياري) |
1 |
|
5 |
تقرير اختبار المنتج |
1 |
الخطوة 1.التفريغ: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر ضوء SLED، وكابل بيانات USB، وكابل المنفذ الأخضر، ومحول الطاقة، وتقرير الاختبار، وما إلى ذلك.
الخطوة 2.مصدر الطاقة: متصل بمصدر طاقة تحويل التيار المستمر أو مصدر طاقة منظم يلبي متطلبات مصدر الطاقة الخاص به. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (يتم توفير محول الطاقة وفقًا لمعايير الجهد المحلي.)
الخطوة 3.توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4.الاتصال بالكمبيوتر المضيف: استخدم كابل المنفذ الأخضر وكابل بيانات USB-RS485 DB9 لتوصيل مصدر ضوء SLD 1060 نانومتر 1064 نانومتر والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لتحديد كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فلن يتمكن برنامج الكمبيوتر المضيف ووحدة مصدر الضوء من الاتصال والاتصال بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.

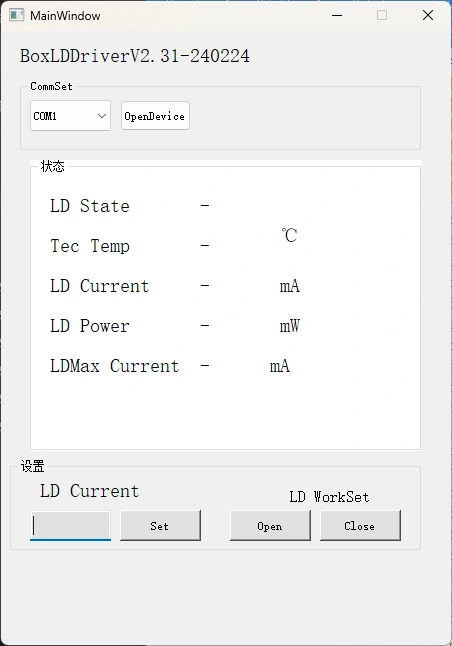

الخطوة5.برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في تيار LD ودرجة حرارة LD لمصدر ضوء SLD 1060 نانومتر 1064 نانومتر. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر فوق الزر "فتح". (لتجنب حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)
الخطوة6.بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
|
مصدر SLD |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
|
بي إس إل دي |
-XXX |
-XX |
العشرين |
-XX |
-X |
|
SLD مصدر الضوء |
1060:1060 نانومتر |
5:5 ميجاوات 15:15 ميجاوات |
سم: مرحبا1060 مساء:PM980 |
الاتحاد الانجليزي: FC/APC SA:SC/APC آخر |
م: الوحدة النمطية ب: الفوق |
على سبيل المثال: BSLD-1060-5SM-FA-M
(معلومات الطلب: مصدر ضوء SLD 1060nm 1064nm، طاقة خرج 5 ميجاوات، مع ألياف SM Hi1060، موصل FC/APC، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
(1) إكسو:
إذا كان لديك حساب DHL/UPS/FedEx، تقترح Box Optronics استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● لا يوصى بإدخال موصلات الألياف الضوئية أو إزالتها بشكل متكرر عند طرفي الإدخال والإخراج، وذلك لمنع تلوث الغبار - الذي يمكن أن يؤدي إلى زيادة فقدان الإدخال - أو حرق وجوه نهاية موصل الألياف.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام كاشف نهاية وجه الألياف قبل التوصيل. قم دائمًا بتوصيل/فصل الألياف بدون طاقة لتجنب حرق نهاية الوجه. يجب تغطية موصلات الألياف الضوئية بأغطية غبار.
● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فمن المستحسن استخدام جهاز الربط.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. تخزينها في مكان جاف.
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
