1. مقدمة من 1030nm 200 ميجا واط 100 كيلو هرتز DFB فراشة ليزر ديود
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة و خدمة ما بعد البيع

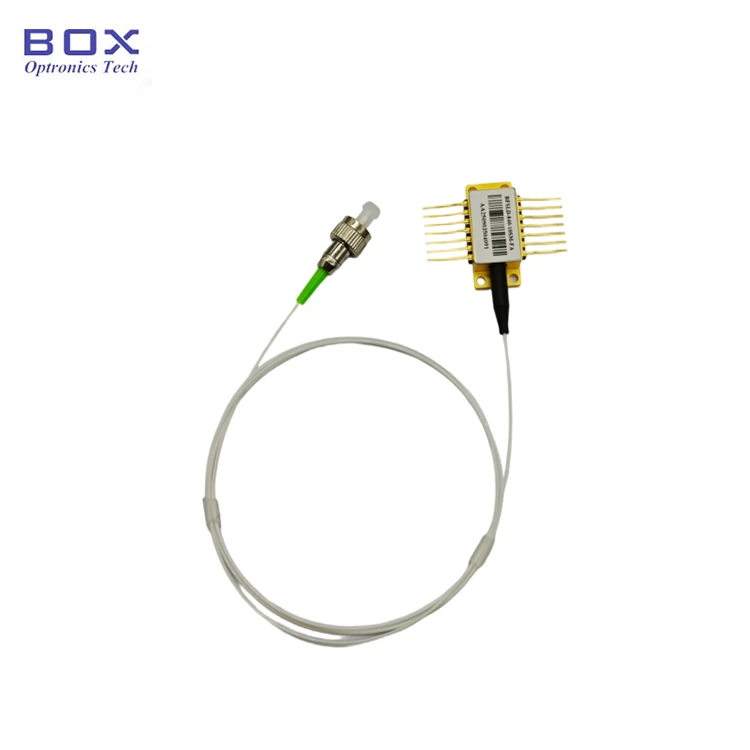

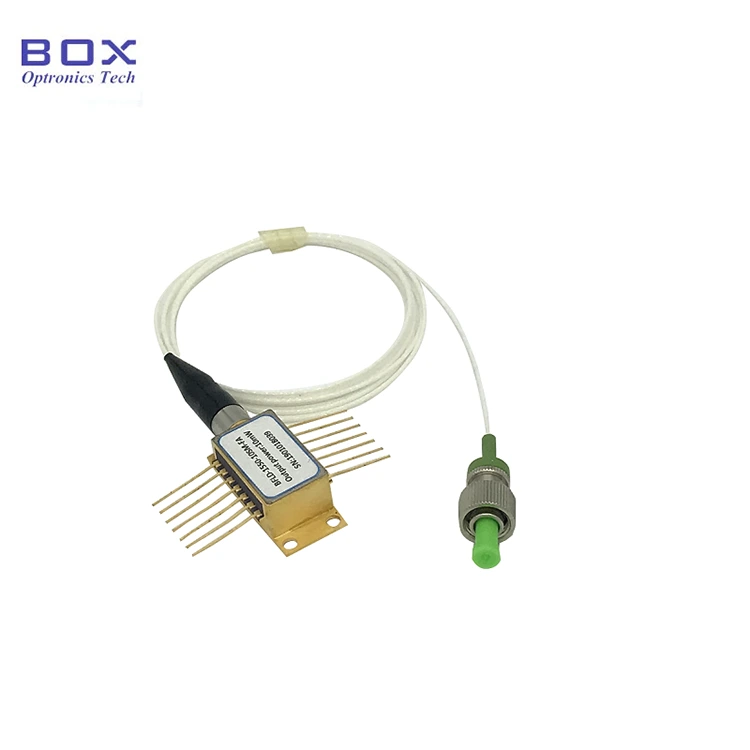

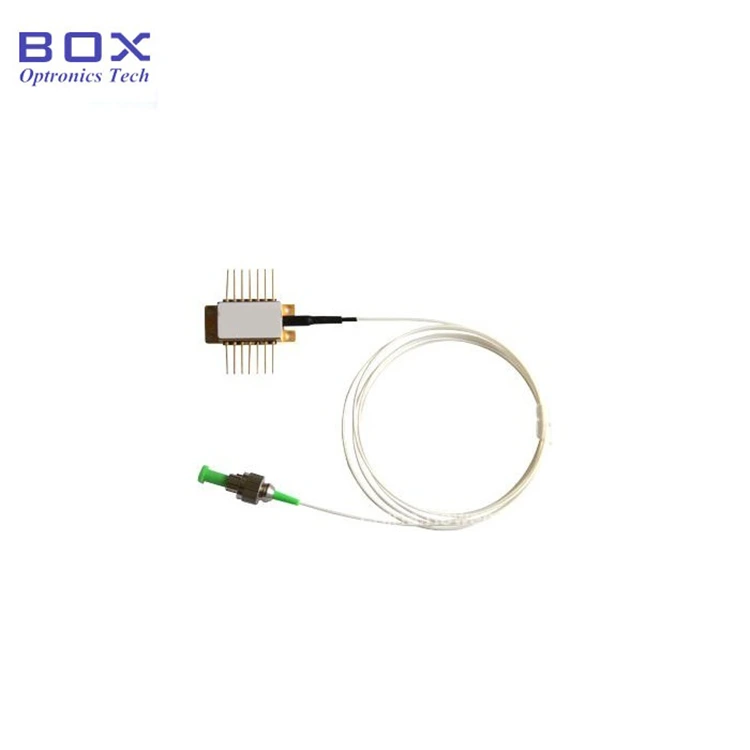

هذا هو ليزر فراشة DFB 1030 نانومتر 200 ميجاوات 100 كيلو هرتز الصمام الثنائي، مع التسامح مع الطول الموجي +/- 2 نانومتر، حزمة الفراشة القياسية ذات 14 سنًا، والألياف PM980. إنه يتميز بقدرة خرج عالية وعرض خط ضيق، و يدمج TEC والثرمستور. مناسبة للاستشعار البصري والتصوير. من فضلك استخدامه تحت حماية البيئة والتنمية المستدامة.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
مركز الطول الموجي |
lect ج |
TL=15～35°CW |
1028 |
1030 |
1032 |
نانومتر |
|
طاقة الإخراج الضوئية |
ص |
ليرة تركية = 25 درجة مئوية |
— |
200 |
— |
ميغاواط |
|
العتبة الحالية |
إيث |
ليرة تركية = 25 درجة مئوية |
— |
45 |
70 |
أماه |
|
جهد التشغيل |
VOP |
بوب = 200 ميجاوات (كو) |
— |
— |
2.5 |
V |
|
التشغيل الحالي |
إيوب |
بوب = 200 ميجاوات (كو) |
— |
300 |
500 |
أماه |
|
عرض الخط |
Δ |
— |
— |
30 |
100 |
كيلوهرتز |
|
قمع الوضع الجانبي نسبة |
سمسر |
— |
— |
40 |
— |
ديسيبل |
|
انقراض الاستقطاب نسبة |
إير |
— |
18 |
— |
— |
ديسيبل |
|
درجة الحرارة.الطول الموجي معامل |
Δω/ΔT |
— |
— |
0.08 |
— |
نانومتر/درجة مئوية |
|
استجابة MPD |
إيمون/بوب |
@-5V الجهد التحيز |
1 |
— |
30 |
ميكرو أمبير/ميغاواط |
|
مقاومة الثرمستور |
RTH |
— |
9.5 |
10 |
10.5 |
ك أوم |
● PM980 ضفيرة الألياف.
● طاقة خرج عالية 200 ميجاوات؛
● أقل من 100 كيلو هرتز من عرض الخط الضيق؛
● 14 دبوس حزمة BTF مع TEC، الثرمستور و مراقب بي دي.
● ليدار.
● استشعار الألياف الضوئية؛
● التحليل الطيفي.
● مصدر البذور لليزر.

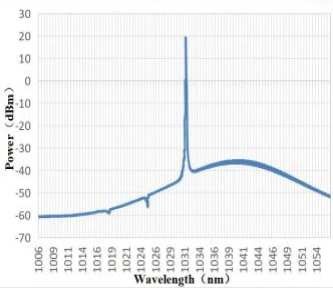

● الطيف النموذجي: 1030 نانومتر، +/- 2 نانومتر تحمل الطول الموجي.

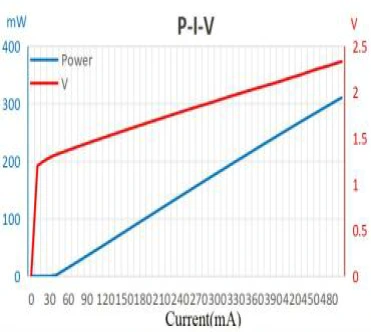

● PIV-1030nm 200 ميجاوات 100 كيلو هرتز DFB صمام ثنائي ليزر على شكل فراشة

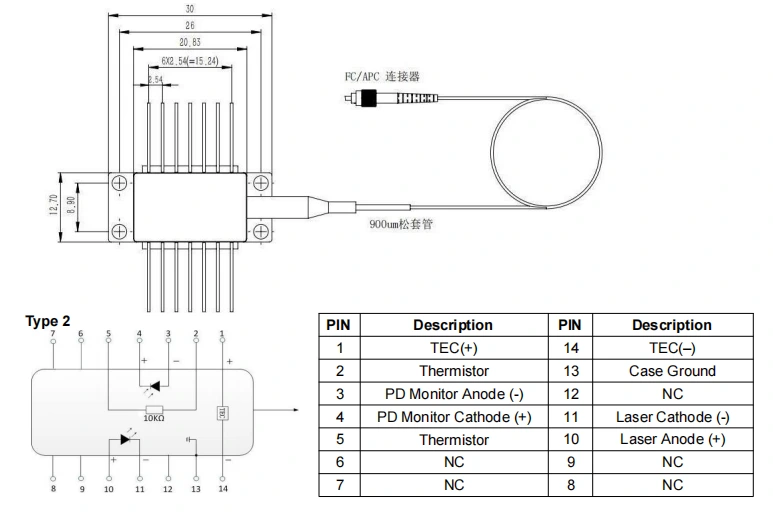

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) -1030 نانومتر 200 ميجاوات 100 كيلو هرتز صمام ثنائي ليزر على شكل فراشة DFB
● الأسئلة الشائعة
(1) هل من الممكن تغيير الطول الموجي عن طريق ضبط التيار؟ ما هو النطاق؟
--نعم. معامل الطول الموجي الحالي هو 0.01 نانومتر / مللي أمبير، و معامل الطول الموجي لدرجات الحرارة هو 0.1 نانومتر/درجة مئوية. نطاق WL القابل للتعديل يقع حول ~مركز WL+/- 1 نانومتر.
(2) ما هو طول الضفيرة؟
--1.2+/-0.1 متر.
(3) ما هو نطاق تنظيم الطاقة؟
--10~100%
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
BNLD |
-XXX |
-XX |
العشرين |
-XX |
X |
|
صمام ثنائي ليزر ذو عرض خطي ضيق |
1030: 1030 نانومتر |
2 ساعة: 200 ميجاوات |
مساء : PM980
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة: النوع 2 دبوس المضخة |
على سبيل المثال: BNLD-1030-2HPM-FA
(معلومات الطلب: 1030 نانومتر 200 ميجاوات 100 كيلو هرتز DFB فراشة ليزر ديود، مع ألياف PM980، موصل FC/APC، دبوس المضخة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● خطر إشعاع الليزر: عندما يكون الجهاز أثناء التشغيل، فإنه ينبعث منه شعاع ليزر عالي الكثافة. لا تنظر مباشرة إلى نهاية الوجه من الألياف، لأن ذلك قد يسبب إصابة العين.
● حماية البيئة والتنمية المستدامة: هذا الجهاز حساسة للكهرباء الساكنة. ولذلك، يجب اتخاذ تدابير حماية صارمة ضد الكهرباء الساكنة يجب الالتزام بها أثناء التعبئة والتغليف والنقل والاستخدام. بالإضافة إلى الاحتياطات ينبغي اتخاذها لمنع حدوث زيادات في إمدادات الطاقة، حيث قد يؤدي الفشل في القيام بذلك في حالة حدوث ضرر دائم بالجهاز (على سبيل المثال، التأكد من التأريض الصحيح للمعدات و ارتداء حزام معصم مضاد للكهرباء الساكنة).
● التعامل مع الألياف والأجهزة: بصري الألياف هشة. لا تسحب الجهاز باستخدام الألياف. عند إدخال أو عند إزالة الجهاز من المقبس الخاص به، لا تضغط عليه أو تسحبه الأكمام في الجزء الخلفي من غلاف الجهاز. بالنسبة للأجهزة المجهزة بالموصلات، تأكد من رفع كل من الجهاز وموصل الألياف في وقت واحد أثناء التثبيت أو الإزالة.
● دبوس متطلبات اللحام: إذا كانت الدبابيس تحتاج إلى لحام، ويجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، و يجب ألا يتجاوز وقت اللحام 10 ثوانٍ. إيلاء اهتمام خاص ل ما يلي: أثناء عملية اللحام، يجب أن يكون الجهاز في وضع غير مزود بالطاقة الحالة، ويجب تأريض مكواة اللحام بشكل صحيح.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
