1. مقدمة من 1310 نانومتر DFB 100 كيلو هرتز BTF ليزر ذو عرض خطي ضيق
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة و خدمة ما بعد البيع

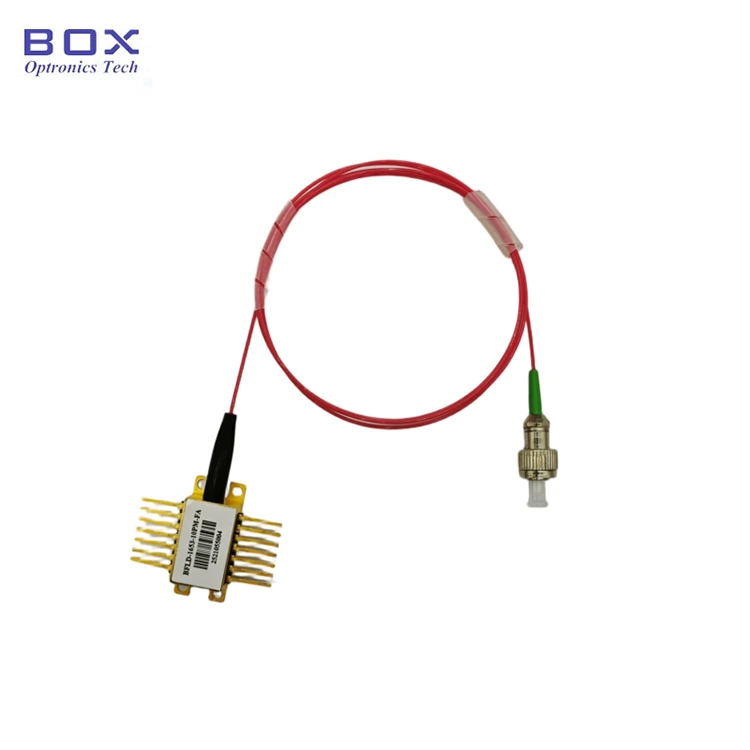

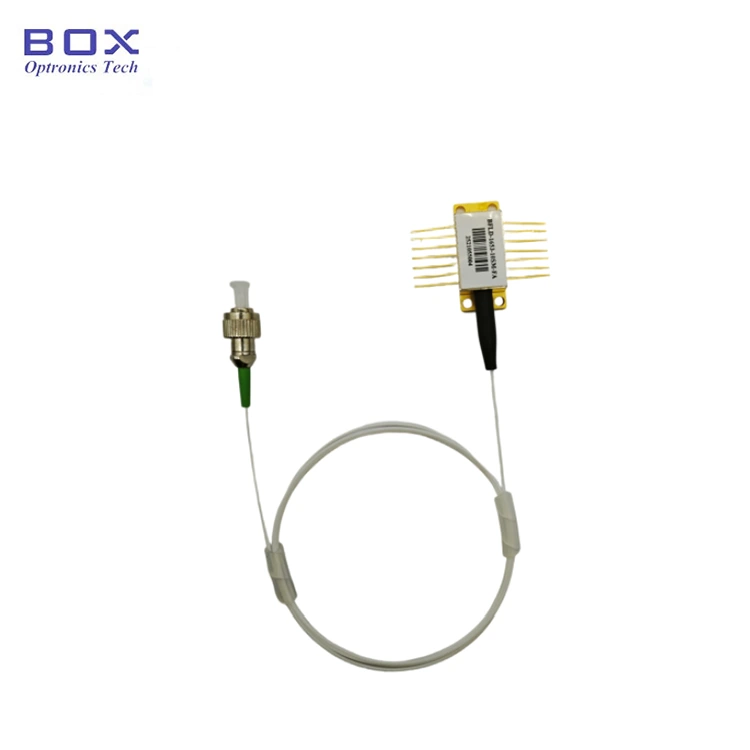

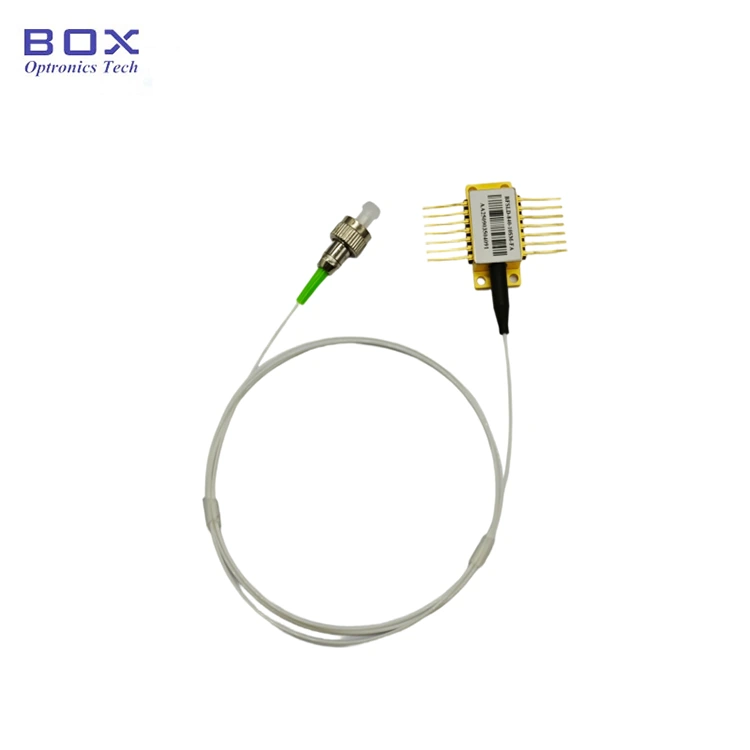

إن الليزر ذو العرض الخطي الضيق 1310 نانومتر DFB 100 كيلو هرتز BTF هو أ ليزر عالي الأداء مصمم لتطبيقات الليدار ورادار الرياح والبصري استشعار الألياف، والتواصل المتماسك. يتميز بقدرة إخراج تصل إلى 100 ميجاوات، وعرض نطاق 3 ديسيبل أقل من 100 كيلو هرتز، وتيار عتبة منخفض. اختياري مع ألياف SM/PM ودرجة حرارة تشغيل واسعة وموثوقية عالية. يرجى استخدامه تحت حماية ESD والتحكم في تيار محرك الأقراص ودرجة الحرارة بدقة، وتجنب الضرر الزائد.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
مركز الطول الموجي |
lect ج |
TL=15～35°CW |
1305 |
1310 |
1315 |
نانومتر |
|
طاقة الإخراج الضوئية |
ص |
- |
100 |
- |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
ليرة تركية = 25 درجة مئوية |
- |
- |
40 |
أماه |
|
جهد التشغيل |
VOP |
ص = 10 ميجاوات (CW) |
- |
- |
2.5 |
V |
|
التشغيل الحالي |
إيوب |
ص = 10 ميجاوات (CW) |
- |
700 |
800 |
أماه |
|
عرض الخط الطيفي |
LW |
FWHM |
- |
- |
100 |
كيلوهرتز |
|
استجابة MPD |
إيمون/بوب |
- |
1 |
- |
30 |
ميكرو أمبير/ميغاواط |
|
نسبة قمع الوضع الجانبي |
سمسر |
الأسلحة الكيميائية |
40 |
- |
- |
ديسيبل |
|
العزلة البصرية |
- |
-10 |
40 |
- |
- |
ديسيبل |
|
TEC ضبط درجة الحرارة |
نهاية الخبر |
- |
15 |
- |
35 |
℃ |
|
تيار الثرمستور |
مركز التجارة الدولية |
- |
- |
- |
0.5 |
أماه |
|
مقاومة الثرمستور |
RTH |
ليرة تركية = 25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
TL = 25 درجة مئوية، TC = 70 درجة مئوية |
- |
- |
1.5 |
A |
|
المجلس التنفيذي الجهد |
فتيك |
TL = 25 درجة مئوية، TC = 70 درجة مئوية |
- |
- |
3.5 |
V |
|
سعة TEC |
ΔT |
ح = 70 درجة مئوية |
- |
- |
50 |
℃ |
|
انجراف الطول الموجي (EOL) |
△ẫ |
تم اختباره على مدى 25 عامًا عمر |
- |
- |
±0.1 |
نانومتر |
|
درجة حرارة الطول الموجي معامل |
Δω/ΔT |
درجة حرارة TEC عند 15 درجة مئوية إلى 35 درجة مئوية |
- |
0.1 |
- |
نانومتر/درجة مئوية |
|
الطول الموجي الحالي معامل التعديل |
ITR |
200-800 مللي أمبير |
0.2 |
- |
0.4 |
جيجا هرتز / مللي أمبير |
● SMF-28e أو PM1310 ضفيرة.
● طاقة الإخراج> 100 ميجاوات
● ضيق عرض الخط <100 كيلو هرتز؛
● 14 دبوس حزمة BTF مع TEC، المعزل البصري، ومراقبة PD.
● ليدار.
● رادار الرياح.
● استشعار الألياف الضوئية؛
● التواصل المتماسك.

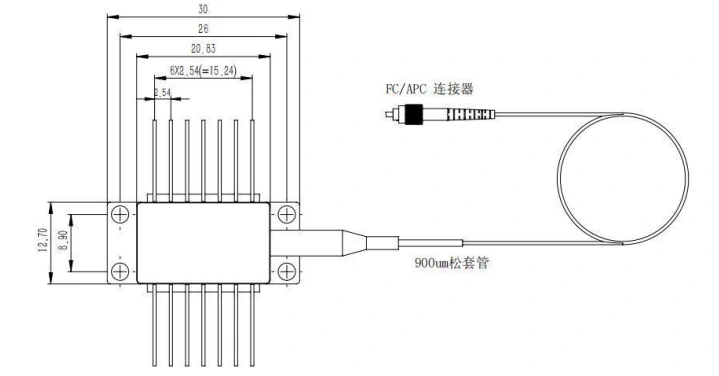

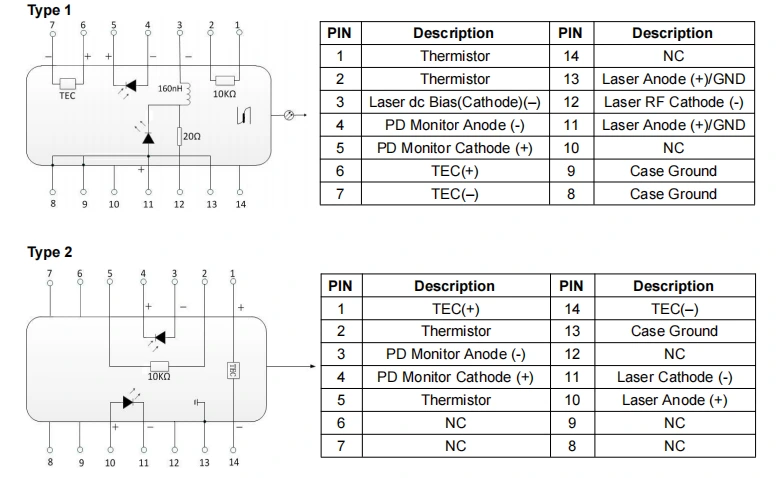

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) - 1310 نانومتر DFB 100 كيلو هرتز BTF ليزر ذو عرض خطي ضيق
● الأسئلة الشائعة
(1) هل من الممكن تغيير الطول الموجي عن طريق ضبط التيار؟ ما هو النطاق؟
--نعم. معامل الطول الموجي الحالي هو 0.01 نانومتر / مللي أمبير، و معامل الطول الموجي لدرجات الحرارة هو 0.1 نانومتر/درجة مئوية. نطاق WL القابل للتعديل يقع حول ~مركز WL+/- 1 نانومتر
(2) ما هو عرض الخط؟ هل توفر عرض الخط العادي LD؟
--عرض الخط 3 ديسيبل أقل من 100 كيلو هرتز. يتوفر LD على مستوى MHz.
(3) ما هو نطاق تنظيم الطاقة؟
--10~100%
(4) هل توفر أنبوب ألياف وقائي وموصل ألياف؟
--نعم. أنبوب فضفاض 900um وFC/APC، SC/APC، أو موصلات أخرى اختياري.
|
اسم |
الطول الموجي |
عرض الخط |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
BNLD |
-XXX |
X |
-XX |
العشرين |
-XX |
X |
|
عرض الخط الضيق LD |
1310 :1310 نانومتر |
1:100 كيلو هرتز |
1 ساعة: 100 ميجاوات |
سم:SMF28e مساء :PM1310
|
اتحاد كرة القدم: FC/APC آخر |
خالية: النوع 1 2: النوع 2 |
على سبيل المثال: BNLD-1310-11HPM-FA
(معلومات الطلب: 1310 نانومتر DFB 100 كيلو هرتز BTF ليزر بعرض خط ضيق، 100 ميجاوات طاقة الخرج، مع ألياف PM، موصل FC/APC، دبوس من النوع 1).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● أثناء عملية توصيل الطاقة، لا تستخدم أبدًا تيارًا عاليًا بشكل مباشر، كما هو الحال فهذا يخاطر بإتلاف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند المستوى الحالي على مقربة من عتبة الشريحة، ثم قم بزيادة التيار تدريجيًا بشكل صغير زيادات حتى الوصول إلى المستوى المطلوب.
● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
