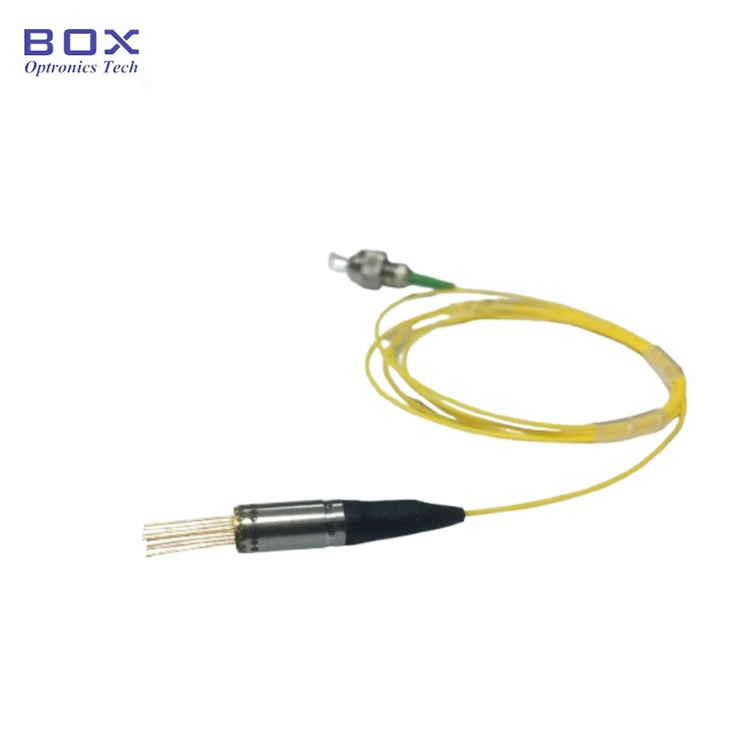

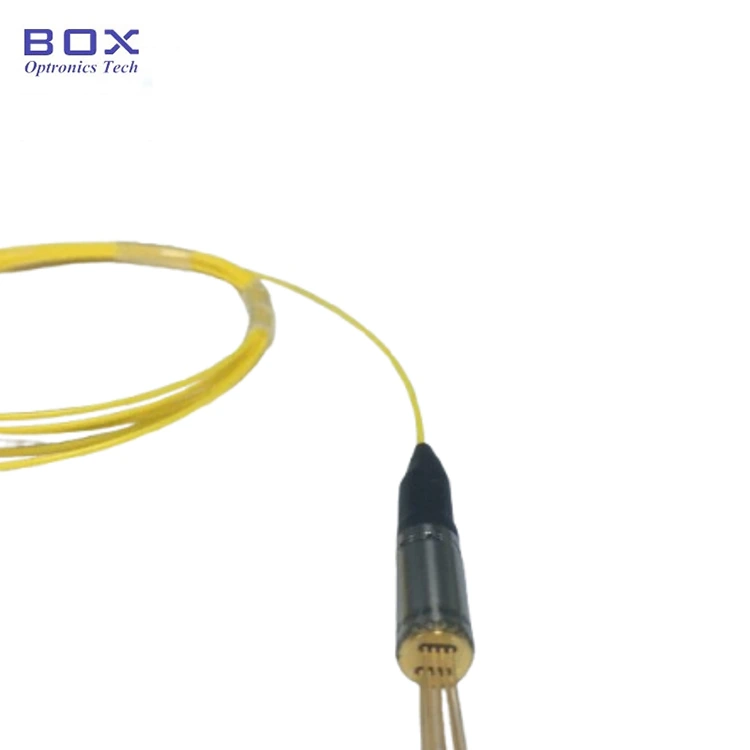

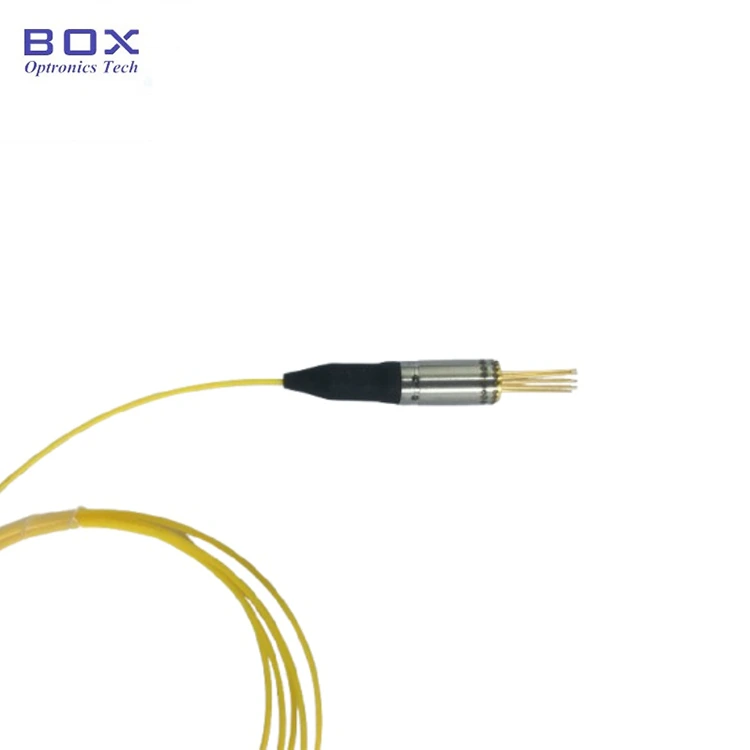

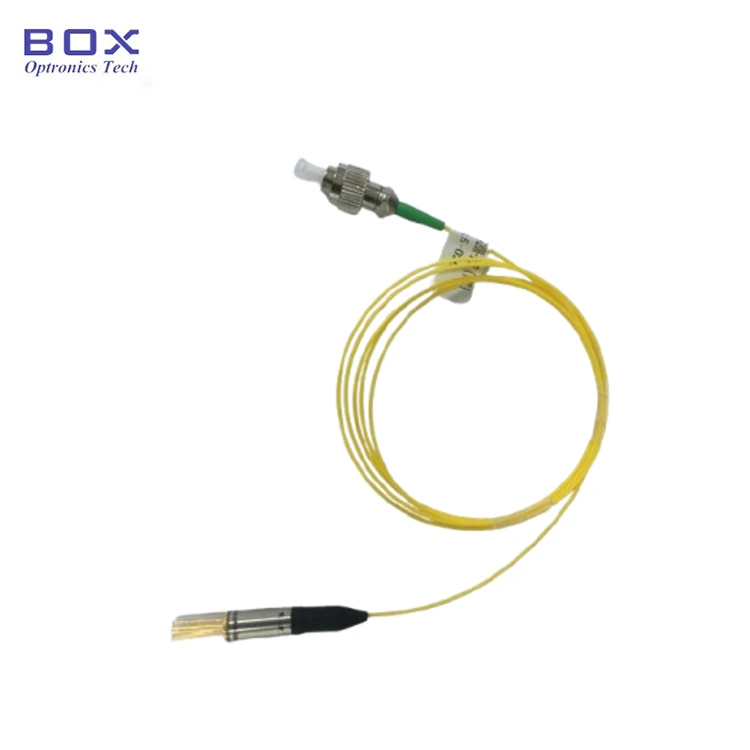

1550 نانومتر ليزر DFB متحد المحور ذو عرض ضيق

نظرة عامة على المنتج-1550 نانومتر ليزر DFB محوري ذو عرض ضيق

إن ليزر DFB ذو العرض الضيق والمحوري الذي يبلغ طوله 1550 نانومتر من Box Optronics هو ليزر ردود فعل موزع مبرد بواسطة TEC مصمم لأنظمة نطاق LiDAR وتطبيقات القيادة الذاتية. يعمل بطول موجي مركزي يبلغ 1550 نانومتر، ويوفر مخرجات بصرية ≥2 ميجاوات من خلال ألياف أحادية الوضع وعرض خط طيفي يبلغ ≥500 كيلو هرتز، ويتم قياسه باستخدام طريقة التغاير الذاتي. يدمج الليزر المبرد الكهروحراري (TEC)، والثرمستور، والصمام الثنائي الضوئي لشاشة InGaAs PIN، والعازل البصري في حزمة محورية مدمجة مع ألياف FC/APC أو SC/APC.

الميزات الرئيسية -1550 نانومتر ليزر DFB متحد المحور ذو عرض ضيق

· الطول الموجي المركزي: 1550 نانومتر، +/- 3 نانومتر تحمل WL

· عرض الخط الطيفي الضيق: ≥500 كيلو هرتز (طريقة قياس التغاير الذاتي)

· طاقة الخرج البصري: 2 ميجاوات كحد أدنى (مخرج ألياف SM)

· عازل بصري مدمج: عزل ≥30 ديسيبل

· المبرد الحراري الكهربائي المتكامل (TEC) والثرمستور

· المدمج في الصمام الثنائي الضوئي لشاشة InGaAs

· ضوضاء منخفضة، عملية تشويه منخفضة

· الموثوقية العالية وعمر التشغيل الطويل

التطبيقات النموذجية - 1550 نانومتر ليزر DFB المحوري ذو العرض الضيق

· أنظمة FMCW LiDAR للقيادة الذاتية ونظام مساعدة السائق المتقدم

· تقنية LiDAR المتماسكة لقياس النطاق والسرعة في وقت واحد

· أنظمة LiDAR للتصوير ثلاثي الأبعاد والملاحة المستقلة

· أنظمة LiDAR الصناعية للروبوتات والملاحة AGV والأتمتة

· أنظمة اختبار الاتصالات البصرية المتماسكة ومعدات القياس البصري

· أنظمة استشعار الألياف الضوئية الموزعة

· قياس انعكاس مجال التردد البصري (OFDR)

· أبحاث الضوئيات وتجارب الكشف المتماسكة المعملية

· تكامل OEM في وحدات LiDAR وأجهزة استشعار السيارات ومعدات الاستشعار الصناعية

مواصفات المنتج -1550 نانومتر ليزر DFB محوري ضيق العرض

التقييمات القصوى المطلقة (Tc = 25 درجة مئوية)

الخصائص البصرية والكهربائية (Tc = 25 درجة مئوية)

خصائص TEC والثرمستور

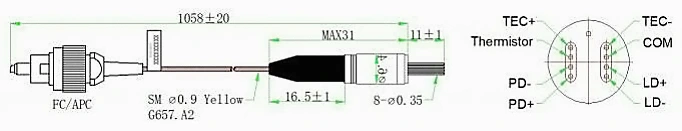

تعريف الحزمة والدبوس

نوع الحزمة: حزمة محكم محوري مع TEC

المكونات المدمجة: عازل بصري، مبرد حراري كهربائي (TEC)، الثرمستور، الصمام الثنائي الضوئي لشاشة InGaAs PIN

طلب المعلومات - 1550 نانومتر ليزر DFB المحوري ذو العرض الضيق

التسميات النموذجية

بلد - X XX XX X - X XX (XX)

مثال: BLD-ND5502H-IFA(TEC)

ورقة البيانات -1550 نانومتر ليزر DFB المحوري ذو العرض الضيق

ورقة البيانات

الأسئلة المتداولة (الأسئلة الشائعة)

س: ماذا يعني "عرض الخط الضيق" وما سبب أهميته بالنسبة إلى LiDAR؟

ج: يشير عرض الخط الطيفي إلى عرض طيف التردد البصري لليزر. يوفر هذا الليزر عرض خط أقل من 500 كيلو هرتز، يتم قياسه بطريقة التغاير الذاتي. يؤدي عرض الخط الأضيق عمومًا إلى طول تماسك أطول، وهو أمر مهم لتقنيات الكشف المتماسكة مثل FMCW LiDAR.

في أنظمة FMCW LiDAR، تتداخل الإشارات الضوئية المرسلة والمنعكسة لتوليد إشارة نبضية تستخدم لقياس المدى والسرعة. يساعد الليزر ذو العرض الضيق في الحفاظ على التماسك وتقليل ضوضاء الطور وتحسين حساسية القياس في التطبيقات طويلة المدى وعالية الدقة.

س: ما الفرق بين الليزر المحوري ضيق العرض هذا وليزر DFB المعبأ على شكل فراشة؟

ج: الفرق الأساسي هو عامل شكل العبوة. يستخدم هذا المنتج حزمة محورية مدمجة مع TEC مدمج، وثرمستور، وصمام ضوئي للشاشة، وعازل بصري، مما يجعله مناسبًا لوحدات LiDAR ذات المساحة المحدودة وتكامل OEM المقترنة بالألياف.

عادةً ما توفر أشعة ليزر DFB المعبأة على شكل فراشة المزيد من الواجهات الكهربائية ومرونة أعلى لأنظمة المختبرات ومعدات الاتصالات والتطبيقات التي تتطلب تصميمات حرارية أو كهربائية مخصصة.

تعتمد الحزمة المناسبة على متطلبات النظام، بما في ذلك الحجم والإدارة الحرارية والواجهة الكهربائية وطريقة التكامل.

س: هل الطول الموجي 1550 نانومتر آمن للاستخدام في أجهزة LiDAR للسيارات؟

ج: تعتبر منطقة الطول الموجي 1550 نانومتر بشكل عام أكثر أمانًا للعين بالنسبة لتطبيقات LiDAR مقارنة بالأطوال الموجية الأقصر مثل 905 نانومتر. عند حوالي 1550 نانومتر، يؤدي الامتصاص بواسطة الهياكل الأمامية للعين إلى تقليل تعرض شبكية العين بشكل كبير، مما يسمح لأنظمة LiDAR بتحقيق مستويات طاقة بصرية أعلى مسموح بها بموجب معايير سلامة الليزر المعمول بها.

ويعتمد التصنيف النهائي لسلامة العين على تصميم النظام الكامل، بما في ذلك طاقة الخرج، وتباعد الشعاع، وتنسيق التعديل، ومدة التعرض، والامتثال لمعايير مثل IEC 60825.

س: ما هو الحد الأدنى لكمية الطلب (موك)؟

ج: موك هو 2 قطعة.
