1. مقدمة من 1550 نانومتر DFB 100 كيلو هرتز BTF ليزر ذو عرض خطي ضيق
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة و خدمة ما بعد البيع
الليزر ذو العرض الضيق 1550 نانومتر DFB 100 كيلو هرتز BTF هو مصممة للتطبيقات عالية الدقة التي تتطلب نطاقًا ضيقًا ومستقرًا للغاية مصادر الضوء. يعمل هذا الليزر بطول موجي 1550 نانومتر، ويتميز بتردد أقل من 100 كيلو هرتز عرض الخط،> 50 ميغاواط من الطاقة الناتجة. إنه مثالي لـ WDM (قسم الطول الموجي تعدد الإرسال) وأنظمة استشعار الألياف الضوئية ومعدات الاختبار التي تتطلب طاقة منخفضة عرض الخط والنقاء الطيفي العالي. عند التشغيل، يصدر هذا الجهاز صوتًا شعاع ليزر عالي الكثافة. لا تنظر مباشرة إلى الوجه النهائي للألياف؛ القيام لذلك قد يسبب إصابة العين.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
lectC |
25 درجة مئوية |
1540 |
1550 |
1560 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
- |
50 |
- |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
- |
30 |
45 |
أماه |
|
الليزر إلى الأمام الحالي |
لو |
الأسلحة الكيميائية |
- |
- |
500 |
أماه |
|
الليزر إلى الأمام الجهد |
VF |
25 درجة مئوية |
- |
1.4 |
2.0 |
V |
|
مراقبة التيار |
إيمون |
الواقع الافتراضي = 5 فولت |
50 |
- |
1500 |
غير متوفر |
|
MPD التيار المظلم |
بطاقة تعريف |
الواقع الافتراضي = 5 فولت |
- |
- |
50 |
غير متوفر |
|
قمع الوضع الجانبي نسبة |
سمسر |
- |
35 |
40 |
- |
ديسيبل |
|
العزلة البصرية |
ايزو |
- |
30 |
- |
- |
ديسيبل |
|
العرض الطيفي (-20 ديسيبل) |
Δ |
- |
- |
0.1 |
1.0 |
نانومتر |
|
درجة حرارة الطول الموجي معامل |
△ẫ/△T |
- |
- |
0.11 |
- |
نانومتر/درجة مئوية |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10.0 |
10.5 |
ك أوم |
|
الثرمستور B-القيمة |
β |
25 درجة مئوية/85 درجة مئوية |
- |
3950 |
- |
K |
|
عرض الخط |
LW |
25 درجة مئوية و الأسلحة الكيميائية |
- |
200 |
400 |
كيلوهرتز |
|
LW |
25 درجة مئوية و الأسلحة الكيميائية |
- |
- |
100 |
كيلوهرتز |
|
|
نوع الألياف |
- |
- |
سم أو بيإم |
- |
||
|
موصل |
- |
- |
FC/APC |
آخر |
||
● متعدد الكم حسنا (MQW)؛
● عالية طاقة الإخراج> 50 ميجاوات؛

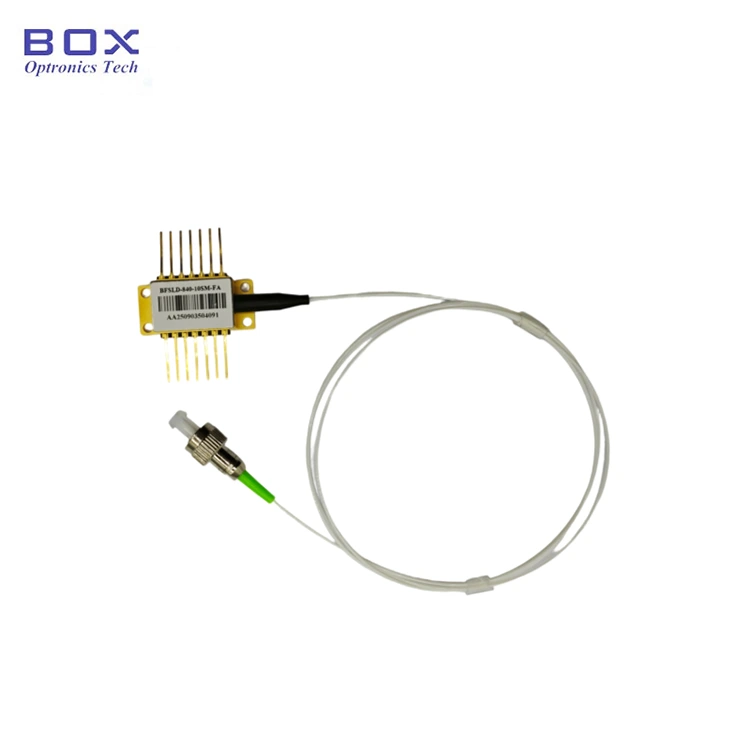

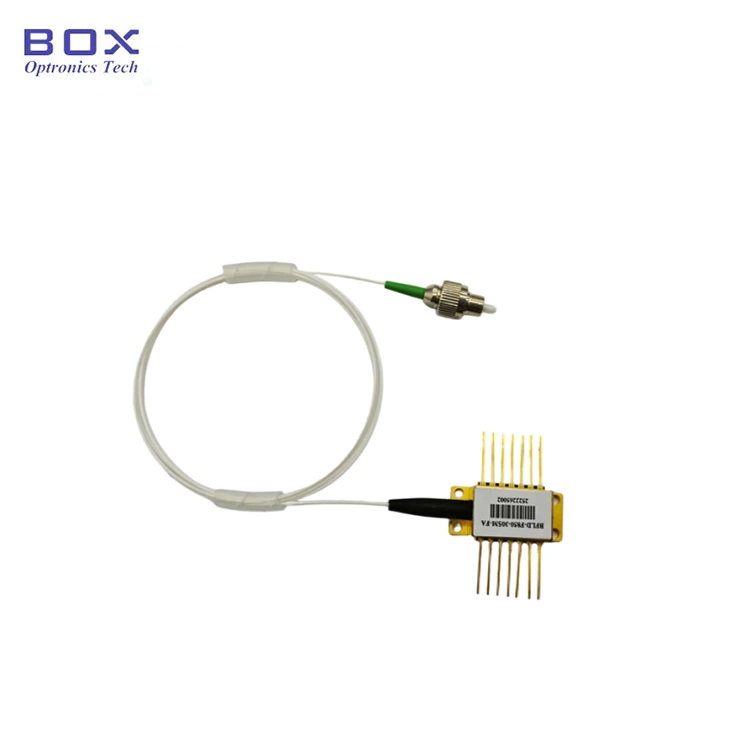

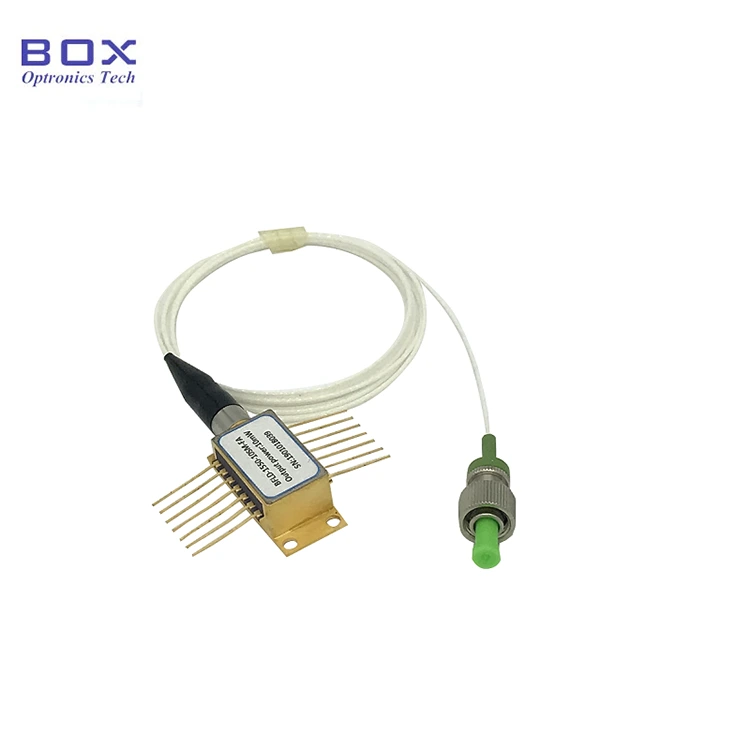

● 14 دبوس حزمة BTF مع TEC، والثرمستور، و عازل بصري.
● ليدار.
● المختبر ضيق مصادر الضوء ذات عرض الخط والاختبار البصري؛
● الألياف الضوئية الاتصالات؛
● مستشعر الألياف الضوئية.

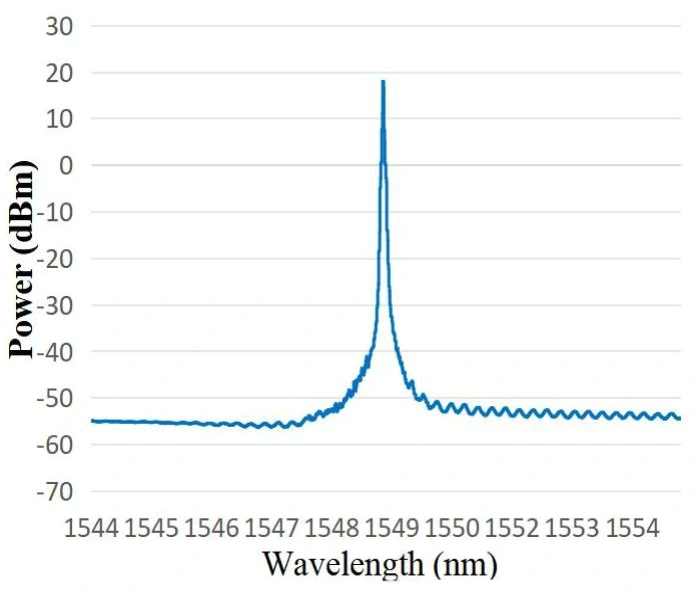

● الطيف النموذجي: 1549.38 نانومتر، يمكن أن يصل معدل تحمل WL إلى 1550 +/- 2 نانومتر.

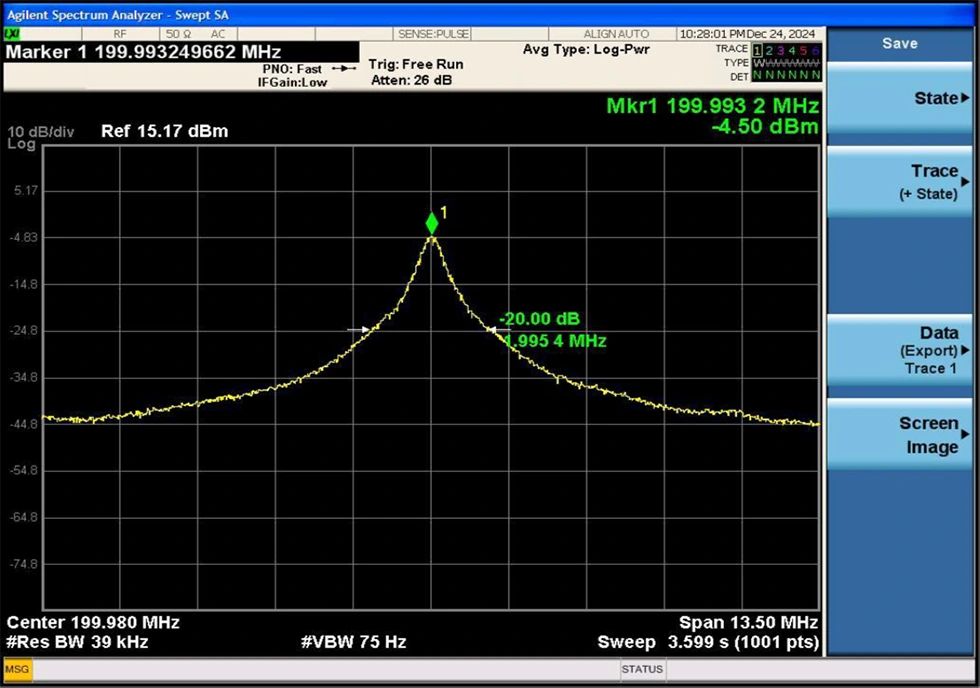

● عرض الخط النموذجي: عرض الخط الطيفي 3 ديسيبل أقل من 100 كيلو هرتز (يساوي 20 ديسيبل) عرض الخط / 20)

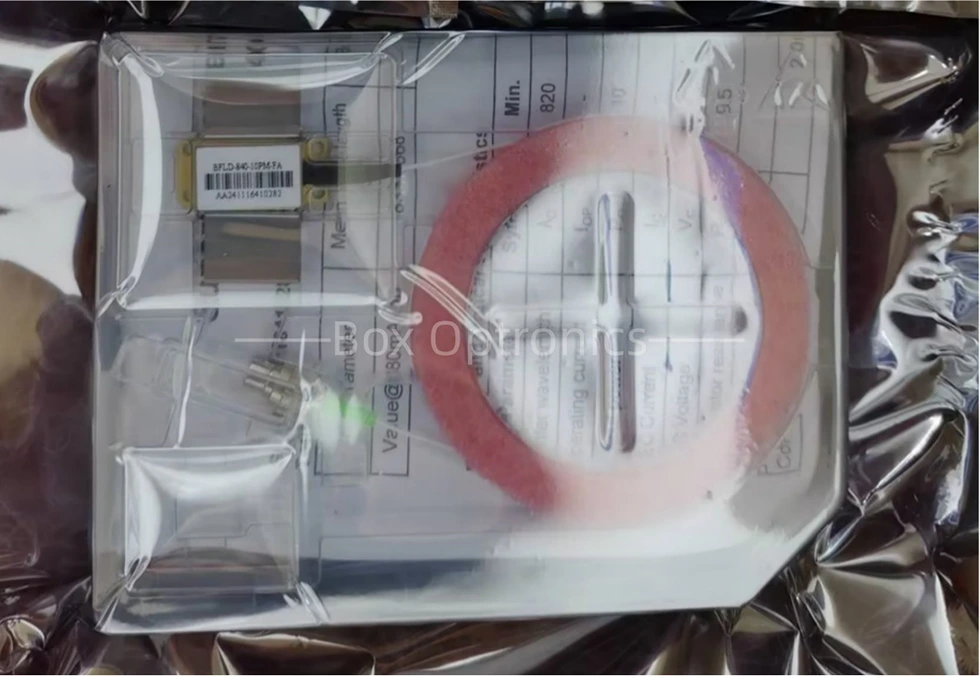

● مثال التعبئة
*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).
|
اسم |
الطول الموجي |
طاقة الإخراج |
عرض الخط |
نوع الألياف |
موصل |
دبوس خارج |
|
BNLD |
-XXX |
-XX |
X |
العشرين |
-XX |
X |
|
عرض الخط الضيق LD |
1550: 1550 نانومتر |
50:50 ميجاوات 1 ساعة: 100 ميجاوات |
2:200-400 كيلو هرتز 1: <100 كيلو هرتز |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
خالية: النوع 1 2: النوع 2 |
على سبيل المثال: BNLD-1550-11HSM-FA2
(معلومات الطلب: 1550 نانومتر DFB 100 كيلو هرتز BTF ليزر ذو عرض خطي ضيق، 100 ميجاوات طاقة الإخراج، مع ألياف SM، موصل FC/APC، دبوس من النوع 2).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعضها في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● التحقق من استقرار دائرة تشغيل المنتج لمنع حدوث ذلك الأضرار الناجمة عن التيارات النبضية.
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● عند استخدام الجهاز، يجب التقيد الصارم بجهد التشغيل و النطاقات الحالية المحددة في ورقة البيانات. المعلمات الرئيسية - بما في ذلك Ith (العتبة الحالية)، Iop max (الحد الأقصى لتيار التشغيل)، Vop max (الحد الأقصى جهد التشغيل)، و lect (الطول الموجي المركزي) - يجب الإشارة إليه على وجه التحديد في تقرير الاختبار المقدم في وقت الشحن. ملاحظة: العملية قد يؤدي تجاوز الحد الأقصى المطلق للتقييمات إلى حدوث ضرر دائم بالجهاز.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
