هذه عبارة عن ألياف ذات عرض خطي ضيق للغاية يبلغ 1550 نانومتر و3 كيلو هرتز يعتمد الليزر على هيكل تجويف ليزر DFB المغطى بالإربيوم، مع مخرج CW الطاقة 50/100/200/500/1000 ميجاوات اختيارية، عرض النطاق الترددي 3 ديسيبل أقل من 3 كيلو هرتز، الطول الموجي مستقرة دون التنقل بين الأوضاع. وهو يدعم تكوينات الفوق والوحدات مع واجهة اتصال RS232 وبرامج مراقبة للنظام التكامل. مناسبة للاستشعار الموزع وما إلى ذلك.
|
المعلمة |
وحدة |
عادي |
ملاحظة |
|
|
الطول الموجي التشغيلي |
نانومتر |
1550±0.1 |
1540 ~ 1570 (حسب الطلب) |
|
|
ضبط درجة الحرارة البطيئة النطاق |
نانومتر |
±0.1 |
|
|
|
طاقة الإخراج |
ميغاواط |
50/100/200/500/1000 |
|
|
|
عرض الخط الطيفي @ 3 ديسيبل |
كيلو هرتز |
<3 |
عرض الخط 20 ديسيبل / 20 |
|
|
قمع الوضع الجانبي نسبة |
ديسيبل |
≥60 |
|
|
|
عدم استقرار الطول الموجي |
ميغاهيرتز |
± ± 25 |
|
|
|
وضع العمل |
— |
الأسلحة الكيميائية |
ضوء مستمر |
|
|
عدم استقرار السلطة (المدى القصير 15 دقيقة) |
ديسيبل |
± ± 0.02 |
التكافؤ ± ±0.5% |
|
|
عدم استقرار السلطة (على المدى الطويل 8 ساعات) |
ديسيبل |
± ± 0.05 |
التكافؤ ± ± 1.2% |
|
|
نوع الألياف |
— |
سمف-28 |
الاستقطاب العشوائي |
|
|
— |
PM1550 (لكل>23 ديسيبل) |
الاستقطاب الخطي |
||
|
نوع موصل الضفيرة |
— |
FC/APC |
قابلة للتخصيص |
|
|
البعد |
50/100/200 ميجاوات |
مم |
255 (عرض) × 285 (عمق) × 115 (ارتفاع) |
ب1: الفوق |
|
500/1000 ميجاوات |
255 (عرض) × 322 (عمق) × 115 (ارتفاع) |
ب2: الفوق |
||
|
50/100/200 ميجاوات |
125 (عرض) × 150 (عمق) × 31.5 (ارتفاع) |
M31: الوحدة النمطية |
||
|
500/1000 ميجاوات |
139 (عرض) × 235 (عمق) × 70 (ارتفاع) |
M70: الوحدة النمطية |
||
|
مزود الطاقة |
V |
100 ~ 240 فولت تيار متردد، <30 وات |
الفوق |
|
|
تيار مستمر 12 فولت، 24 وات |
الوحدة النمطية |
|||
|
واجهة الاتصالات |
— |
DB9 أنثى (RS232) |
|
|
|
درجة حرارة التشغيل |
℃ |
-5~+35 |
|
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
|
● طيفي عرض الخط ≥3 كيلو هرتز؛
● جميع الألياف تجويف الرنين DFB.
● الطول الموجي مستقر دون التنقل بين الأوضاع؛
● DB9 اتصالات أنثى (RS232) لسهولة التكامل.
● ليدار؛
● صوتي أجهزة الاستشعار والسماعات المائية.
● الألياف الاستشعار البصري الموزع.

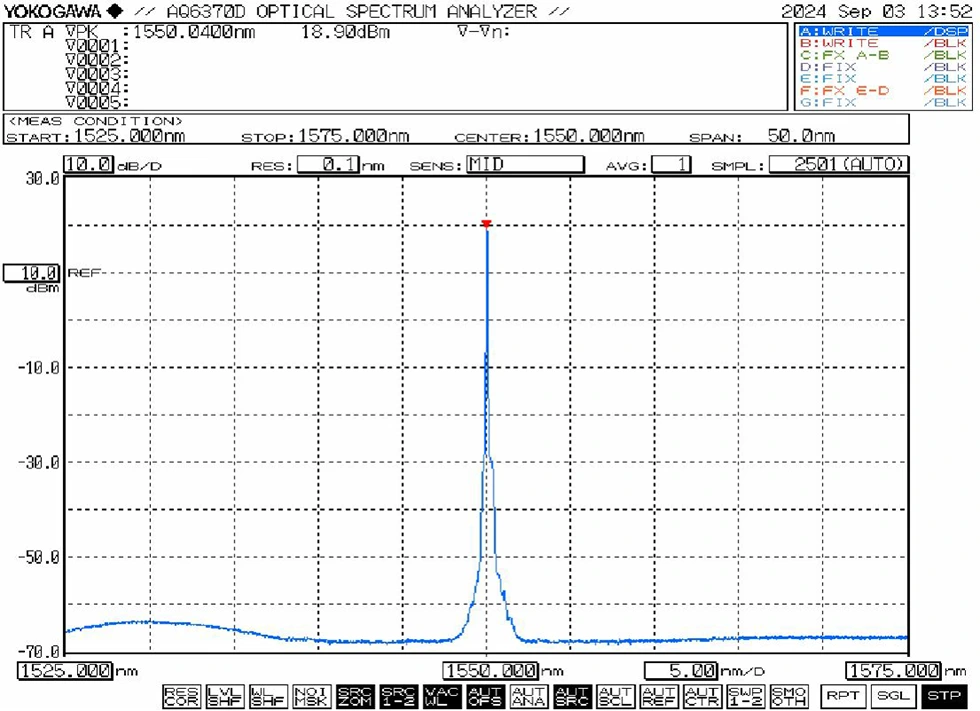

● الطيف النموذجي: 1550 نانومتر

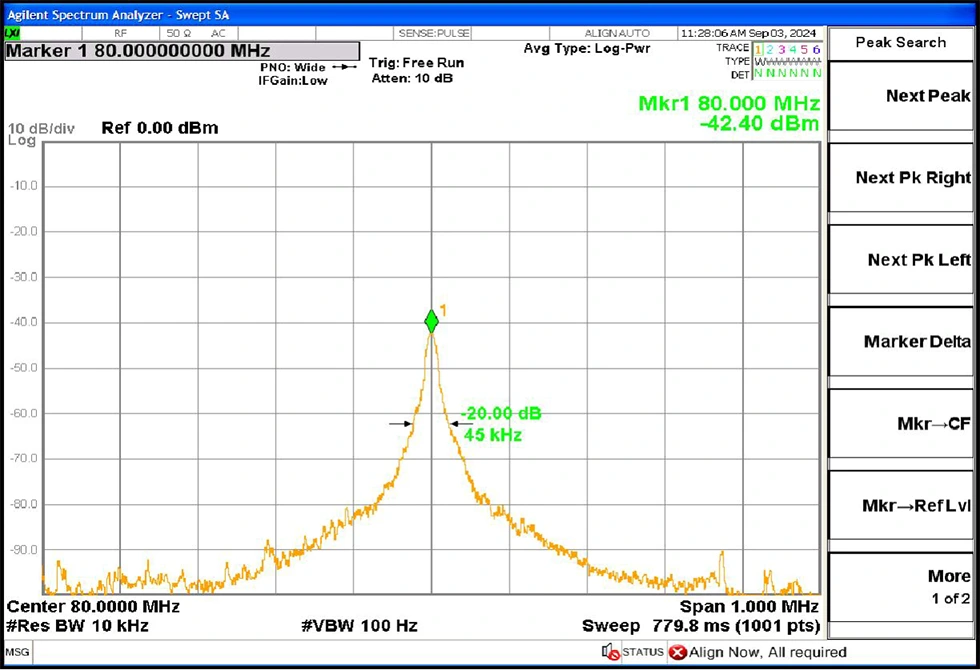

● عرض الخط النموذجي: عرض الخط الطيفي 3 ديسيبل ≥3 كيلو هرتز (يساوي عرض الخط 20 ديسيبل / 20)

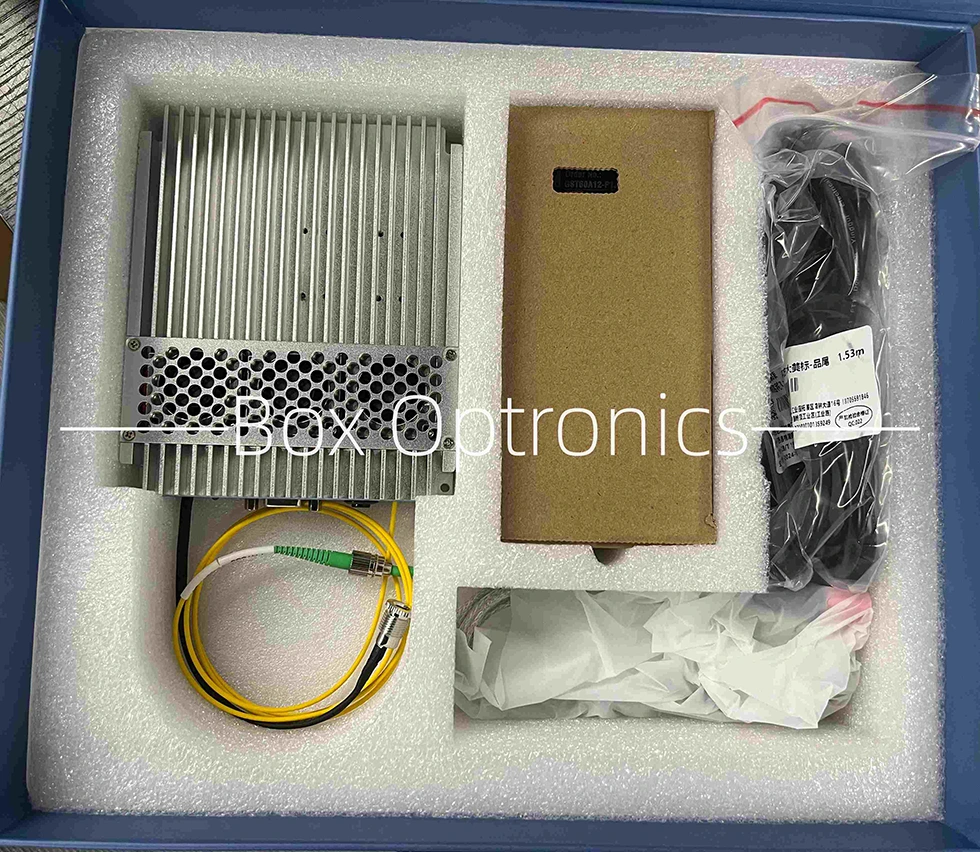

● مثال التغليف

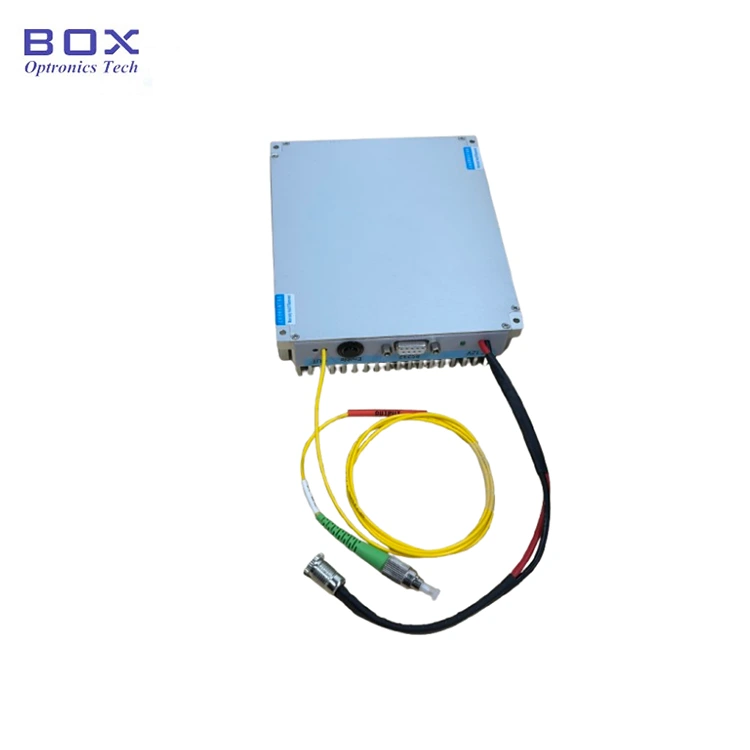

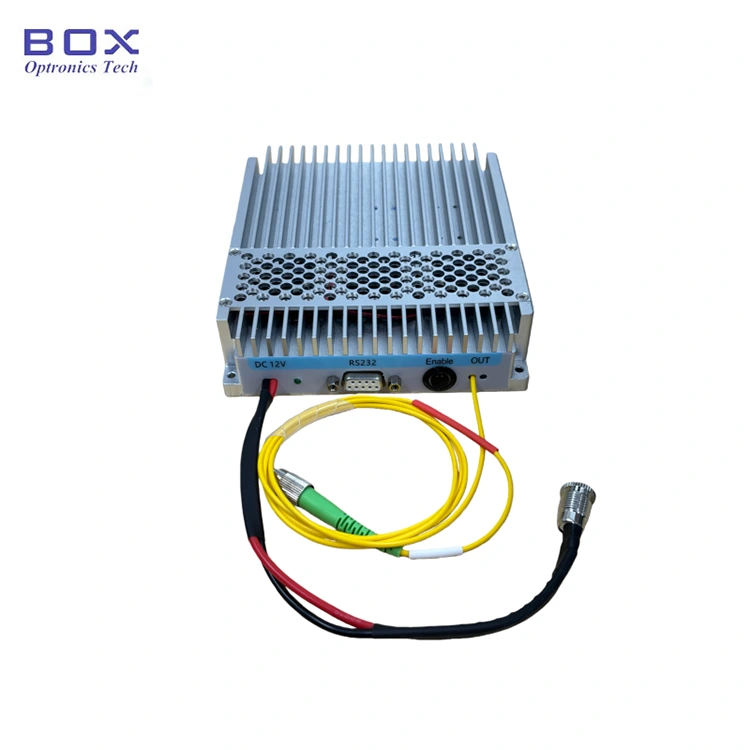

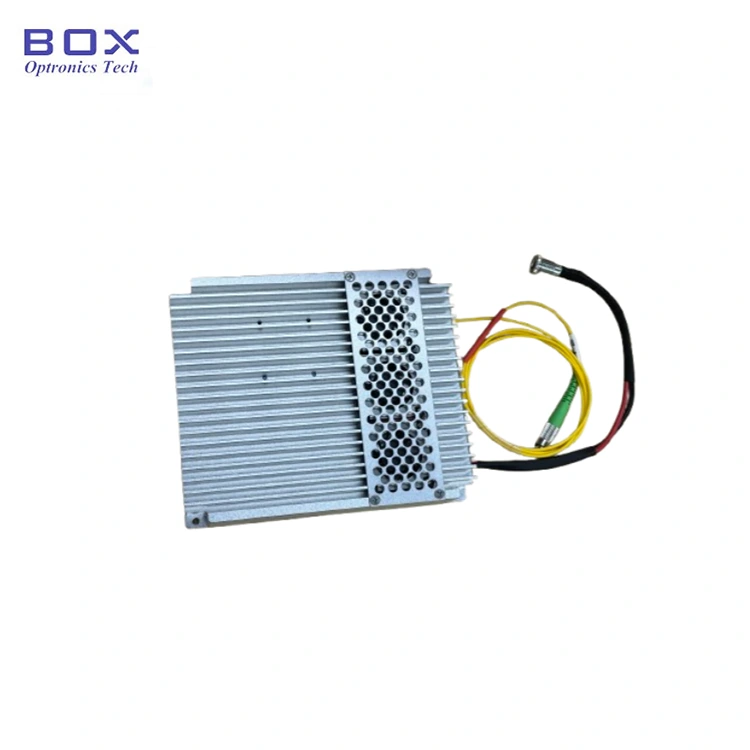

1. المظهر: تتضمن الوحدة موصل طاقة ومؤشر طاقة وRS232 واجهة الاتصال، ومفتاح تنشيط الإخراج، ومنفذ ألياف إخراج الليزر.
2.القوة العرض: يستخدم منفذ الطاقة واجهة DC5.5×2.1mm القياسية. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. على شكل حرف U يتوفر كابل طاقة موصل للتوصيل بمصدر طاقة التبديل الطلب في وقت الشراء.
3. الاتصال وصلة توصيل الألياف الضوئية: قم بإزالة غطاء الغبار من موصل الألياف، افحص الوجه النهائي بحثًا عن التلوث أو التلف، وتأكد النظافة قبل الاتصال بأجهزة الألياف الأخرى أو معدات الاختبار. ل نماذج عالية الطاقة، يوصى بالربط الانصهار.
4. الاتصال الوحدة إلى كمبيوتر مضيف: استخدم الوحدة المضمنة كابل بيانات تسلسلي USB-RS232 لتوصيل الوحدة بالكمبيوتر. تثبيت برنامج تشغيل تسلسلي مخصص (مقدم من قبل الشركة المصنعة) لتمكين الاتصال. بدون برنامج التشغيل، لا يمكن للبرنامج المضيف الاتصال بالوحدة.

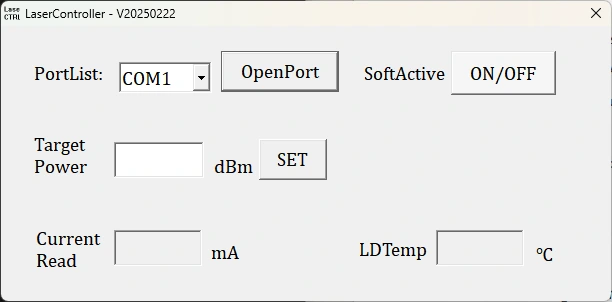

5.البرمجيات: يسمح البرنامج المضيف ضبط طاقة الإخراج والتحكم في إخراج الليزر عبر زر "سوفت أكتيف". يعرض البرنامج ضبط تيار المضخة والإخراج حالة مراقبة الطاقة ودرجة الحرارة.
6.ذاكرة المعلمة: الإعدادات و يتم حفظ الحالة التي تم تكوينها عبر البرنامج تلقائيًا في الوحدة الذاكرة الداخلية. لا يلزم وجود اتصال بالكمبيوتر المضيف إذا لم تكن المعلمات كذلك بحاجة إلى تعديل.
|
اسم |
الطول الموجي |
طاقة الإخراج |
قوة قابلة للتعديل (خياري) |
نوع الألياف |
البعد |
|
اتحاد كرة القدم الأميركي |
-XXXX |
-XX |
-X |
-XX |
-X |
|
ليزر الألياف ذو العرض الضيق |
1550: 1550 نانومتر |
50:50 ميجاوات 100:100 ميجاوات 200:200 ميجاوات 500:500 ميجاوات 1000:1000 ميجاوات |
ت: القوة قابل للتعديل |
سم:SMF-28e مساء:PM1550 |
B1/B2: الفوق م31/م70 :الوحدة النمطية |
على سبيل المثال: NLFL-1550-50-T-SM-M
(معلومات الطلب: ليزر ألياف بعرض خطي ضيق للغاية 1550 نانومتر و3 كيلو هرتز، 50 ميجاوات طاقة الخرج، طاقة قابلة للتعديل، ألياف SM، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 15 يوم عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
1. ملاحظات التشغيل والصيانة - عرض خطي ضيق للغاية يبلغ 1550 نانومتر 3 كيلو هرتز فايبر ليزر
● تجنب توصيل/فصل موصلات الألياف بشكل متكرر لمنع ذلك تراكم الغبار وتلف نهاية الوجه.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام أ كاشف نهاية الوجه من الألياف قبل الاتصال. قم دائمًا بتوصيل/فصل الألياف بدون قوة لتجنب حرق نهاية الوجه. قم بتغطية الموصلات غير المستخدمة بأغطية الغبار.
● قم بتخزين الجهاز في بيئة جافة وخالية من الرطوبة.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
