1. مقدمة لصمام ليزر المضخة المبرد TEC 980nm
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. مثال التعبئة
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة وخدمة ما بعد البيع

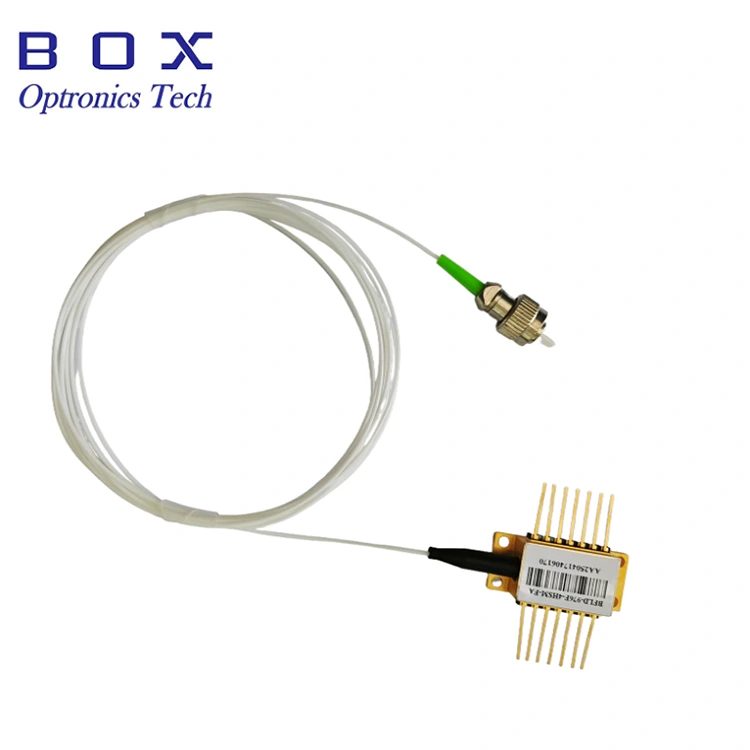

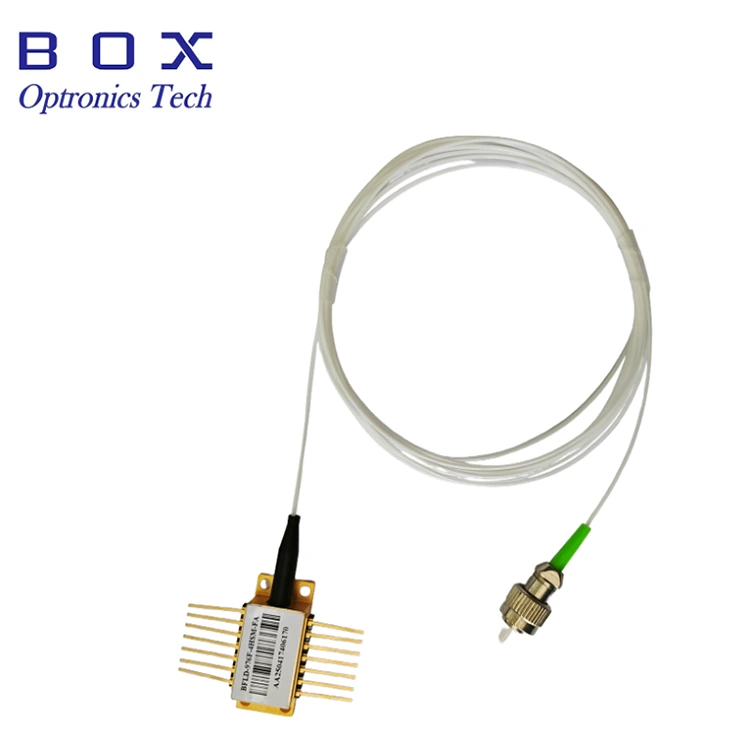

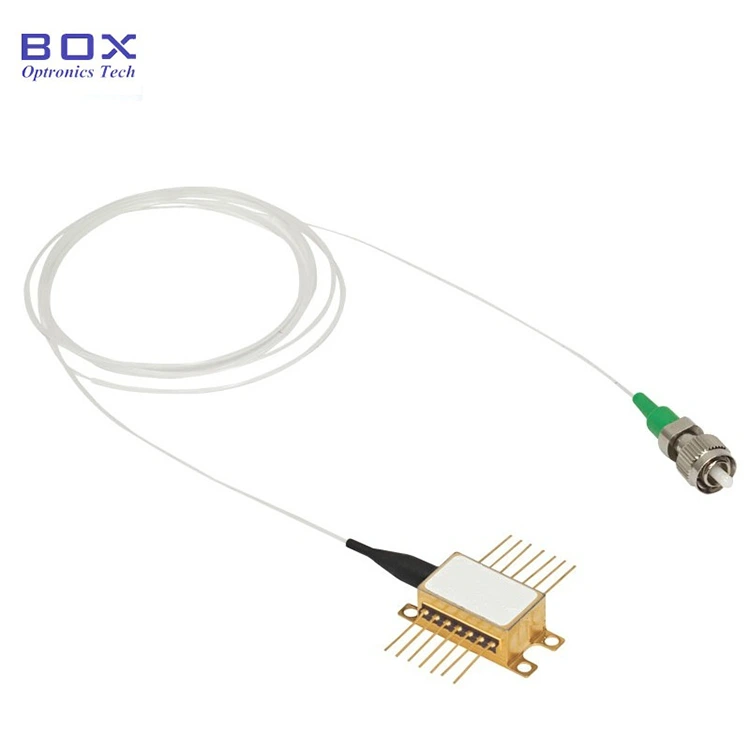

يعتبر الصمام الثنائي الليزري للمضخة المبردة TEC 980nm مكونًا إلكترونيًا ضوئيًا عالي الأداء للاتصالات البصرية ومضخمات الألياف وضخ الليزر. يضمن تبريد TEC المدمج إنتاجًا مستقرًا. الأطوال الموجية المركزية هي 974 نانومتر أو 976 نانومتر، اختياري. حزمة فراشة ذات 14 دبوسًا. طاقة الإخراج 200 ميجاوات/400 ميجاوات/600 ميجاوات. ضفيرة مع ألياف SM أو ألياف PM. ضمان لمدة 12 شهرًا. هذا الجهاز حساس للكهرباء الساكنة. يجب مراعاة إجراءات الحماية ضد الكهرباء الساكنة للجهاز بدقة.
|
المعلمة |
رمز |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
ملحوظات |
|
عتبة LD الحالية |
إيث |
|
45 |
80 |
أماه |
الأسلحة الكيميائية |
|
طاقة الإخراج |
الجبهة الوطنية |
|
|
600 |
ميغاواط |
إذا (بول) <900mA |
|
LD إلى الأمام الحالي |
لو |
|
|
1200 |
أماه |
PF = الطاقة المقدرة |
|
شبك الطاقة الحرة |
بيكينك |
450 |
|
|
ميغاواط |
> = 1.2 * الطاقة المقدرة |
|
شبك التيار الحر |
IKINK |
>=1.2*إذا(BOL) |
أماه |
[1] |
||
|
LD الجهد إلى الأمام |
VF |
|
|
2.5 |
V |
PF = الطاقة المقدرة |
|
مركز الطول الموجي |
lectC |
973 |
974 |
975 |
نانومتر |
الذروة، PF = الطاقة المقدرة |
|
975 |
976 |
977 |
نانومتر |
قمة |
||
|
تحول ذروة الطول الموجي |
△лp/△تامب |
|
|
0.02 |
نانومتر/درجة مئوية |
T: درجة حرارة FBG. |
|
عرض الطيف |
△ẫ |
|
|
2 |
نانومتر |
RMS@-13dB |
|
استقرار الطيف |
|
-0.5 |
|
0.5 |
نانومتر |
PF = الطاقة المقدرة، t = 60 ثانية |
|
مراقبة الاستجابة |
إم/PF |
|
1 |
20 |
وا/ميغاواط |
VPD=5V، PF=الطاقة المقدرة |
|
مراقبة استقرار الاستجابة |
|
|
|
20% |
|
@ جميع درجة حرارة التشغيل. |
|
مراقبة التيار المظلم |
بطاقة تعريف |
|
|
50 |
غير متوفر |
فبد = 5 فولت |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
|
|
2 |
A |
TCASE = 75 درجة مئوية |
|
المجلس التنفيذي الجهد |
فتك |
|
|
3.5 |
V |
TCASE = 75 درجة مئوية |
|
استهلاك الطاقة لوحدة TEC |
P |
|
|
5 |
W |
TCASE = 75 درجة مئوية |
|
استقرار الطاقة > 20 ميغاواط 10-20 ميجاوات 3.5-10 ميجاوات |
|
|
|
0.2 0.5 1 |
ديسيبل |
من الذروة إلى الذروة، t = 60 ثانية، أخذ العينات من التيار المستمر إلى 50 كيلو هرتز، ح = 25 درجة مئوية |
|
خطأ في التتبع |
تي.إي |
-0.5 |
|
0.5 |
ديسيبل |
TC=-5~75°C، مشار إليه في [2] |
|
مقاومة الثرمستور |
RTH |
9.5 |
10 |
10.5 |
كوم |
TSTG = 25 درجة مئوية |
|
الثرمستور ب ثابت |
بيث |
|
3900 |
|
k |
TSTG = 25 درجة مئوية |
قوة تشغيل خالية من العقد تصل إلى 600 ميجاوات.
ألياف SM وألياف PM اختيارية.
تثبيت شبكة الألياف Bragg.
مبرد TEC مدمج، وثرمستور، وصمام ثنائي للشاشة.
ضخ مكبر للصوت الألياف.
الاستشعار والقياس.
نقل الكيبل التلفزيوني.
أنظمة DWDM.
أنظمة الفيمتو ثانية.

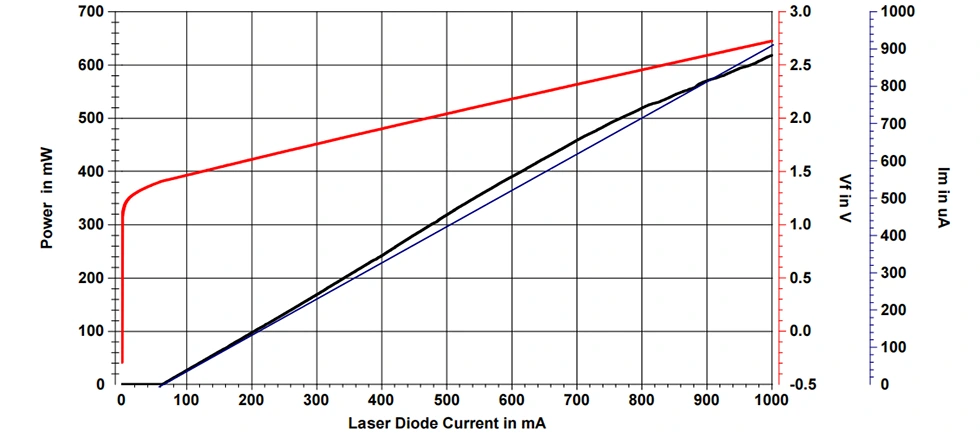

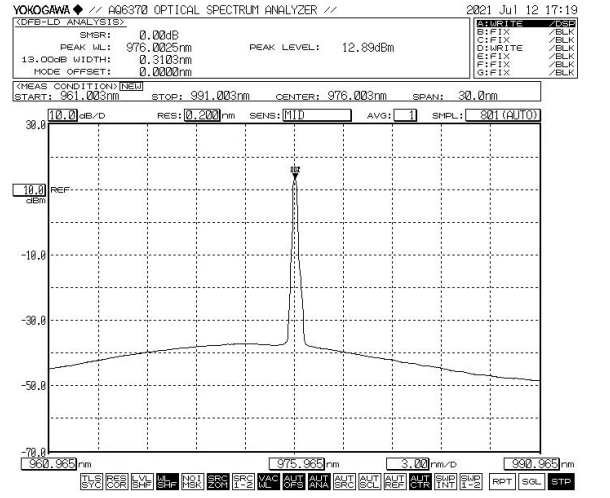

الطيف النموذجي وPIV: 976 نانومتر، تحمل WL +/- 1 نانومتر، 600 ميجاوات

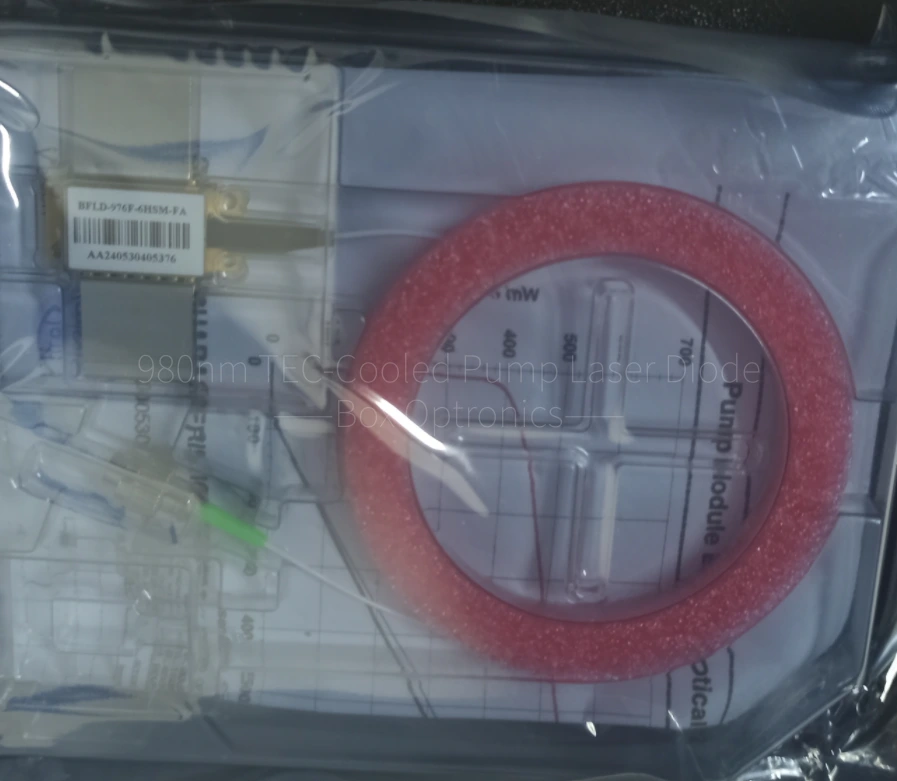

مثال التعبئة
|
|
مُكَمِّلات |
كمية |
|
1 |
980nm TEC مضخة ليزر ديود |
1 |
|
2 |
تقرير اختبار المنتج |
1 |
*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).
|
اسم |
الطول الموجي |
FBG |
طاقة الإخراج |
نوع الألياف |
موصل |
أنبوب وقائي |
|
بفيلد |
-XXX |
X |
-XX |
العشرين |
-XX |
X |
|
مضخة ليزر 980 نانومتر |
974:974 نانومتر 976: 976 نانومتر |
ف: مع |
2 ساعة: 200 ميجاوات 4H:400 ميجاوات 6 ح: 600 ميجاوات ... آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
ن: لاغية اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
0: الألياف العارية 1: 900um أنبوب فضفاض |
على سبيل المثال: بفلد-976F-6HSM-N0
(معلومات الطلب: 980 نانومتر TEC-Cooled Laser Diode، حزمة الفراشة، 976 نانومتر، مع FBG، طاقة خرج 600 ميجاوات، ألياف SM، بدون موصل، ألياف عارية).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/UPS/FedEx، تقترح Box Optronics استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يتسبب في إصابة العين.
هذا الجهاز حساس للكهرباء الساكنة. لذلك، يلزم الالتزام الصارم بتدابير الحماية ضد الكهرباء الساكنة أثناء التعبئة والنقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة لمنع حدوث زيادات مفاجئة في إمداد الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم بالجهاز (على سبيل المثال، ضمان تأريض المعدات بشكل صحيح وارتداء حزام معصم مضاد للكهرباء الساكنة).
الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط على الغلاف الموجود في الجزء الخلفي من مبيت الجهاز أو تسحبه. بالنسبة للأجهزة المزودة بموصلات، تأكد من رفع كل من الجهاز وموصل الألياف في وقت واحد أثناء التثبيت أو الإزالة.
إذا كانت الدبابيس تتطلب لحام، فيجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ويجب ألا يتجاوز وقت اللحام 10 ثوانٍ. يجب إيلاء اهتمام خاص لما يلي: أثناء عملية اللحام، يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب تأريض مكواة اللحام بشكل صحيح.
قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، ثم تابع خطوات التشغيل الإضافية لمنع ارتفاع درجة حرارة الشريحة والتحميل الزائد.
فترة الضمان:
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.

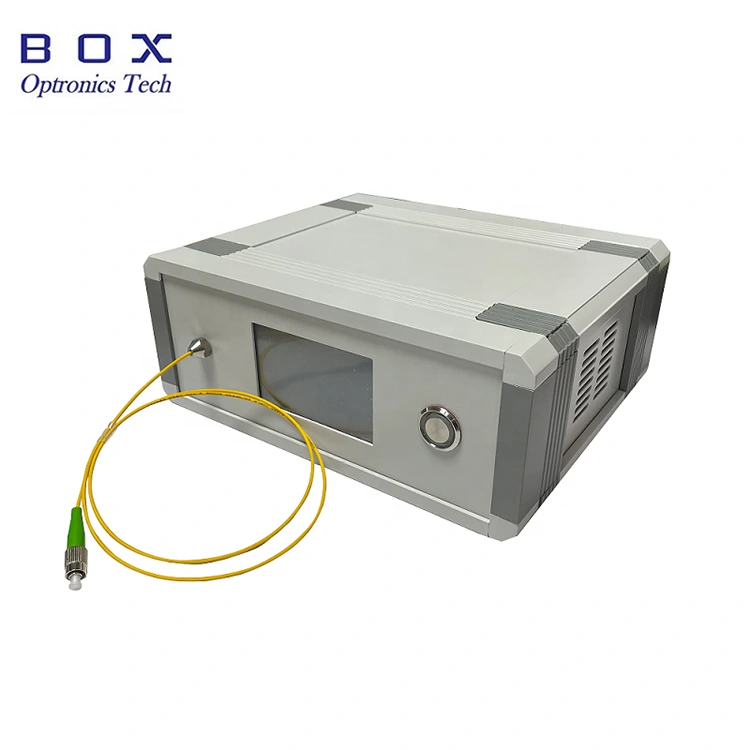

متوفر في حزمة توضع على الطاولة مع شاشة تعمل باللمس؛ ينبعث الضوء فورًا عند تشغيل الطاقة.
