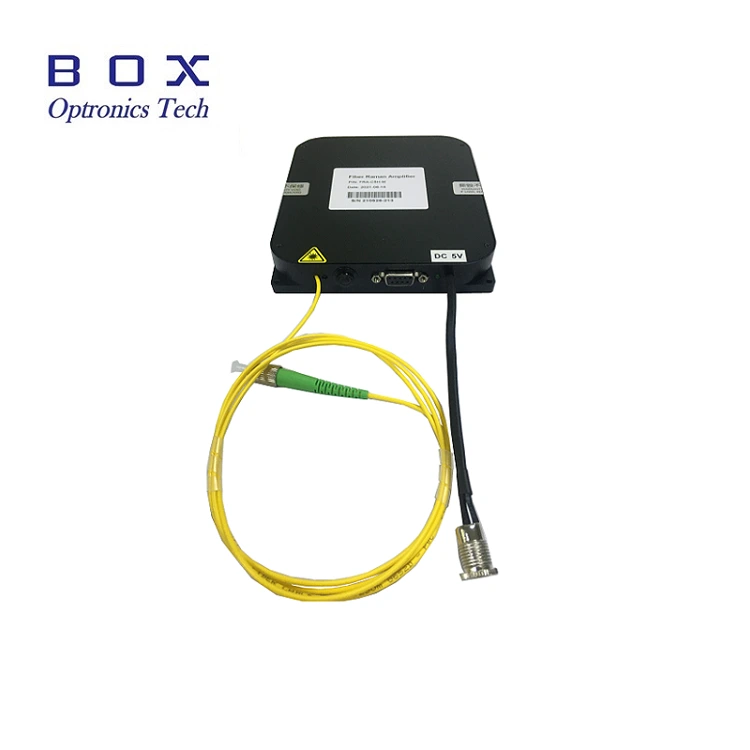

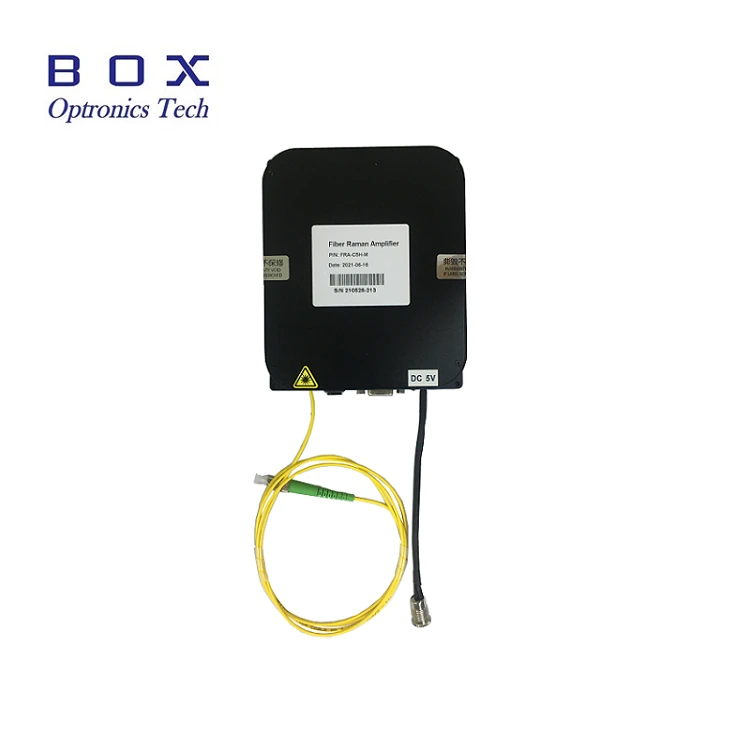

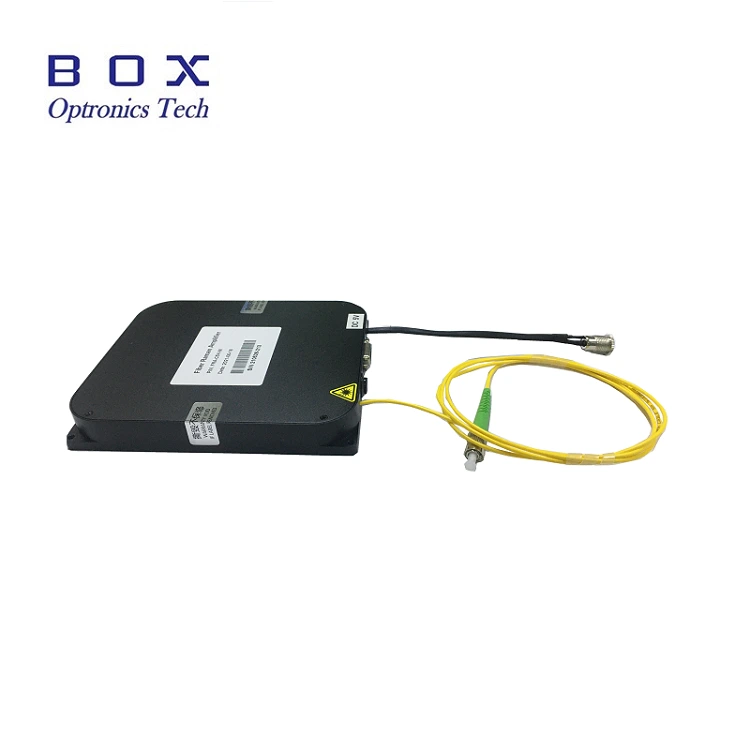

هذا هو مصدر ليزر مضخة رامان 1457 نانومتر مع الألياف شبكة Bragg مصممة لمضخم ألياف رامان ومضخم ألياف Er-doped، دائرة قيادة مصممة بشكل احترافي، وتحكم TEC لضمان الأمان تشغيل الليزر، وانتاج الطاقة مستقرة، والطيف. يمكن توفيرها في حزمة سطح المكتب أو حزمة معيارية مع واجهة اتصال RS-485 و برنامج مراقبة لتكامل النظام. قوة خرج عالية 400 ميجاوات. الرجاء استخدام مع الجهد المقنن، والتحكم في درجة الحرارة والرطوبة، وضمان حرارة جيدة التبديد، وتجنب الحمل الزائد للإخراج، والتلوث.
|
حدود |
وحدة |
قيم |
ملحوظات |
|
الطول الموجي التشغيلي |
نانومتر |
1457 ± 1 |
|
|
طاقة الإخراج |
ميغاواط |
400-450 |
|
|
عدم استقرار السلطة (المدى القصير 15 دقيقة) |
ديسيبل |
± ± 0.02 |
|
|
عدم استقرار السلطة (على المدى الطويل 8 ساعات) |
ديسيبل |
± ± 0.05 |
|
|
موصل |
- |
FC/APC |
|
|
نوع الألياف |
- |
SMF-28e |
|
|
أبعاد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
أبعاد |
مم |
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
|
مزود الطاقة |
V |
تيار متردد 110 ~ 240 فولت، <20 وات |
الفوق |
|
مزود الطاقة |
V |
تيار مستمر 5 فولت/4 أمبير، <15 وات |
الوحدة النمطية |
|
تبديد الطاقة |
W |
≥60 |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
● 400 ميغاواط قوة انتاج عالية.
● القوة و الاستقرار الطيفي
● DB9 اتصالات أنثى (RS485) لسهولة التكامل.
● رامان مكبر للصوت الألياف.
● إدفا Er-dropped مضخم الألياف.

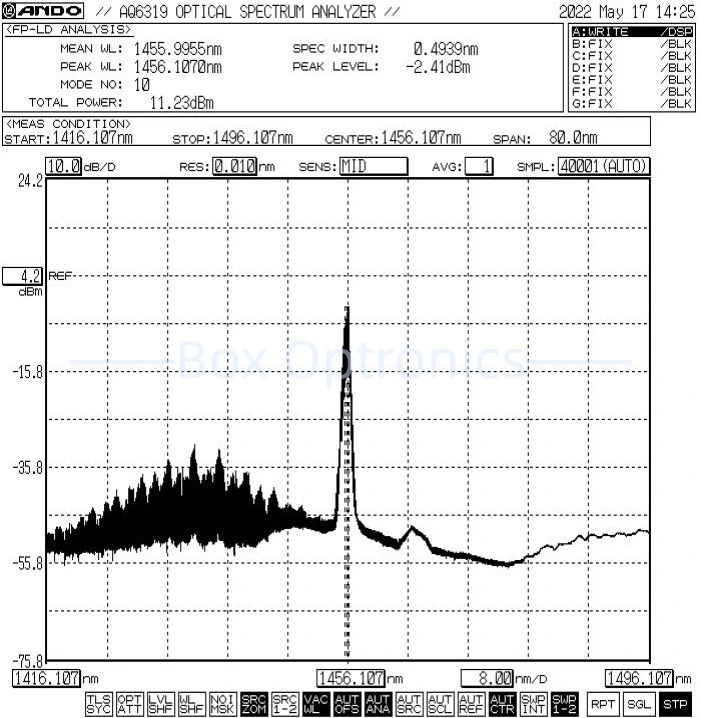

● الطيف النموذجي: 1457 نانومتر، +/-1 تفاوت.
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر مضخة الليزر (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
محول الطاقة (اختياري) |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
الخطوة 1. التفريغ: قبل التجميع، تحقق ما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر مضخة الليزر، USB كابل البيانات، محول الطاقة، تقرير الاختبار، الخ.
الخطوة 2. مصدر الطاقة: متصل بالتيار المستمر تحويل مصدر الطاقة أو مصدر طاقة منظم يلبي قوتهم متطلبات العرض. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (محول الطاقة يتم توفيره وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء غبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث وأضرار.
Setp4.Connect بالكمبيوتر المضيف: استخدم كابل بيانات USB-RS485 DB9 لتوصيل مصدر ليزر مضخة رامان 1457 نانومتر و الكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لذلك تحديد كبل بيانات المنفذ التسلسلي USB-RS485، وإلا فإن الكمبيوتر المضيف لا يمكن توصيل البرنامج ووحدة مصدر الضوء بشكل صحيح أبلغت. من فضلك اسأل Box Optronics عن السائق.

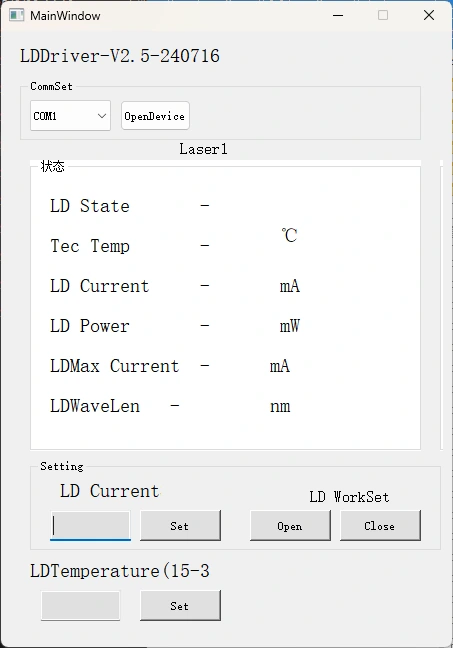

برنامج Step5.Control: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر التحكم في تيار LD ودرجة حرارة LD لمضخة رامان بالليزر 1457 نانومتر المصدر. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر الزر المفتوح. (لمنع حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند العملية الأولية. لا تطبق التيار الكامل على الفور.)
الخطوة 6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصله اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
|
بناية |
-XXX |
-XX |
العشرين |
-XX |
-X |
|
مصدر الليزر للمضخة |
1457:1457 نانومتر 1480:1480 نانومتر |
4H: 400 ميجاوات |
سم: SMF-28e |
الاتحاد الانجليزي: FC/APC SA:SC/APC آخر |
م: الوحدة النمطية ب: الفوق |
على سبيل المثال: BSLD-1457-4HSM-FA-M
(معلومات الطلب: مصدر ليزر مضخة رامان 1457 نانومتر، خرج 400 ميجاوات الطاقة، مع ألياف SMF-28e، موصل FC/APC، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعضها في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● لا ينصح بإدخال أو إزالة الألياف الضوئية بشكل متكرر الموصلات في طرفي الإدخال والإخراج، وذلك لمنع الغبار التلوث - الذي يمكن أن يؤدي إلى زيادة فقدان الإدراج - أو حرق وجوه نهاية موصل الألياف.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام أ كاشف نهاية الوجه من الألياف قبل الاتصال. قم دائمًا بتوصيل/فصل الألياف بدون قوة لتجنب حرق نهاية الوجه. يجب أن تكون موصلات الألياف الضوئية مغطاة بأغطية الغبار.
● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فهذا هو الحال يوصى باستخدام جهاز الربط الانصهار.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. متجر في مكان جاف.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
