1. مقدمة 974nm 976nm مضخة مصدر الليزر حزمة الفوق مع شاشة تعمل باللمس
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. الملحقات القياسية
6. دليل التشغيل الآمن
7. طلب المعلومات
8. ورقة البيانات وورقة الاختبار
9. شروط الاقتباس و الدفع
10. المهلة الزمنية
11. ملاحظات العملية و الصيانة
12. ضمان الجودة و خدمة ما بعد البيع

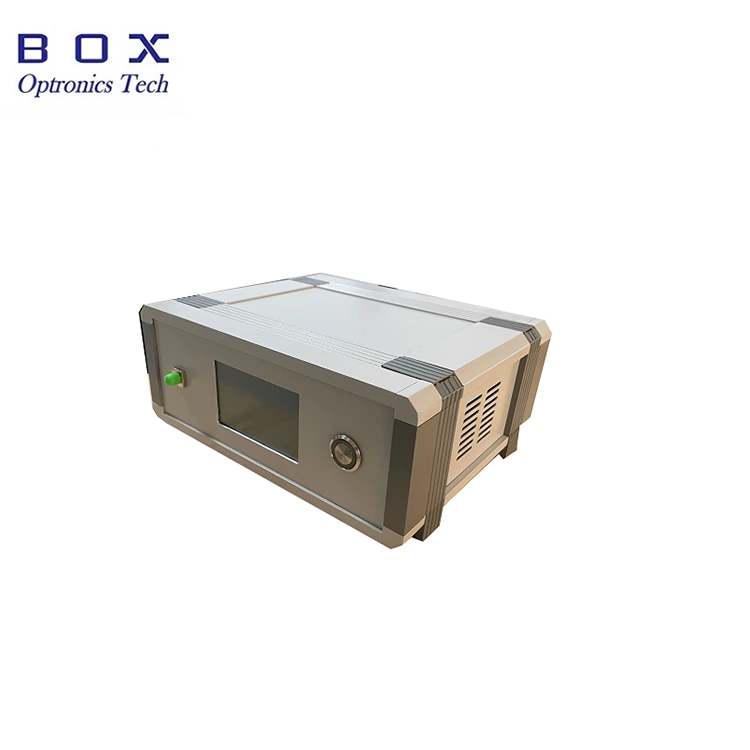

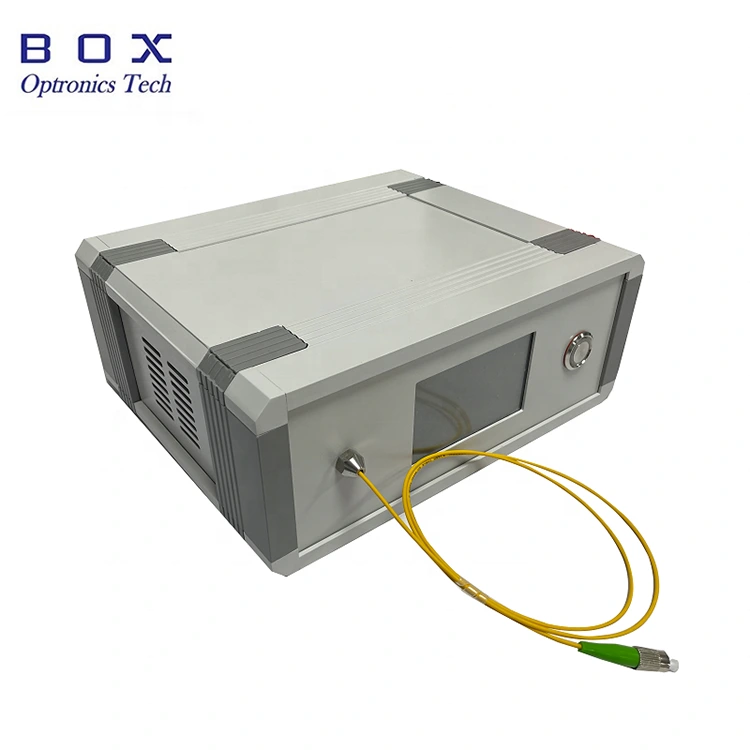

صندوق Optronics '974nm 976nm مضخة مصدر الليزر الفوقي الحزمة مع شاشة تعمل باللمس تعتمد على شريحة ليزر أشباه الموصلات المتقدمة و دائرة متكاملة خاصة لتحقيق الطاقة العالية والاستقرار العالي والطاقة المنخفضة الاستهلاك. مصدر الليزر، بقدرة خرج 200 ميجاوات/ 400 ميجاوات/ 600 ميجاوات اختياري، يتم الإخراج من خلال ألياف أحادية الوضع أو الحفاظ على الاستقطاب اقتران الألياف. يمكن استخدامه على نطاق واسع في الاختبار والتجريب الاتصالات البصرية، وليزر الألياف، واستشعار الألياف، وغيرها من المجالات. الطريقة الاستخدام بسيط ومستقر وموثوق.
|
حدود |
وحدة |
قيم |
ملحوظات |
|
الطول الموجي التشغيلي |
نانومتر |
974±1, 976±1 |
|
|
طاقة الإخراج |
ميغاواط |
200-700 |
|
|
عدم استقرار السلطة (المدى القصير 15 دقيقة) |
ديسيبل |
± ± 0.02 |
|
|
عدم استقرار السلطة (على المدى الطويل 8 ساعات) |
ديسيبل |
± ± 0.05 |
|
|
موصل |
- |
FC/APC |
|
|
نوع الألياف |
- |
Hi1060/PM980 |
|
|
أبعاد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
أبعاد |
مم |
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
|
مزود الطاقة |
V |
تيار متردد 110 ~ 240 فولت، <20 وات |
الفوق |
|
مزود الطاقة |
V |
تيار مستمر 5 فولت/4 أمبير، <15 وات |
الوحدة النمطية |
|
تبديد الطاقة |
W |
≥ 60 |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
● شاشات الكريستال السائل عرض الحالة.
● القوة و الاستقرار الطيفي
● مدمج سائق؛ ينبعث الضوء عند تشغيل الطاقة.
● غير خطية أبحاث البصريات.
● إدفا مضخم ألياف مخدر بالإربيوم؛
● ضخ الألياف بالليزر.

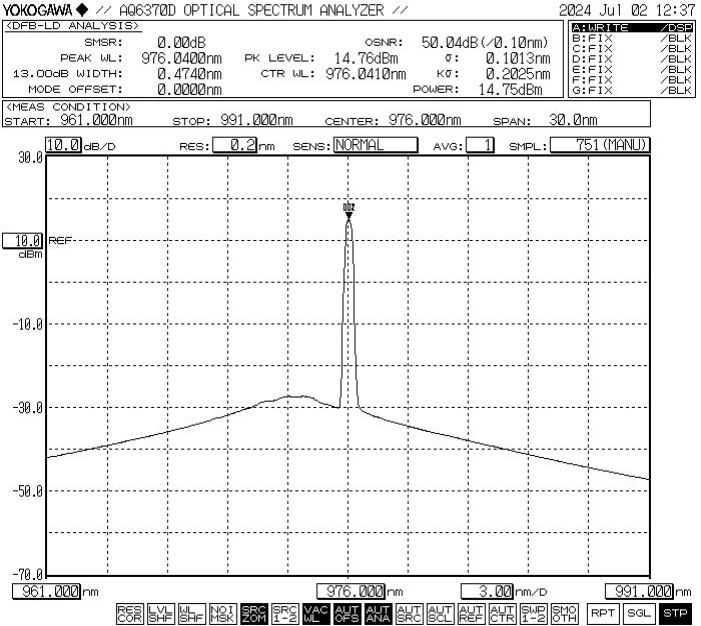

● الطيف النموذجي: 976 نانومتر، تحمل WL +/- 1 نانومتر.
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ليزر المضخة (مضيف الفوق) |
1 |
|
2 |
سلك الطاقة |
1 |
|
3 |
كابل المنفذ التسلسلي |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
الخطوة 1. الفتح والتجميع:
يرجى التحقق مما إذا كانت الملحقات كاملة قبل التجميع.
الخطوة 2. قم بتوصيل مصدر الطاقة:
أدخل سلك الطاقة في مقبس سلك الطاقة الخاص بالهيكل لوحة الكترونية معززة وتوصيل مصدر الطاقة.
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء غبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث وأضرار.
Setp4.Turn على مصدر الضوء:

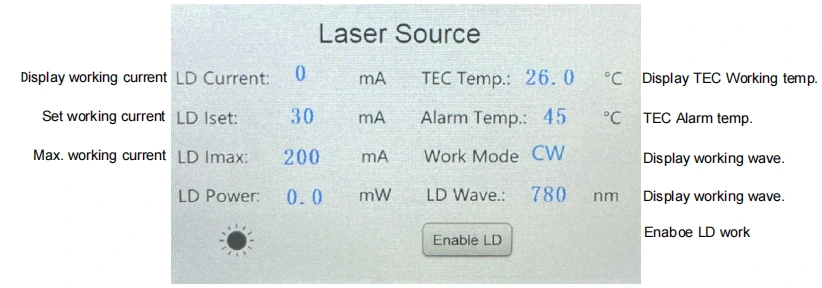

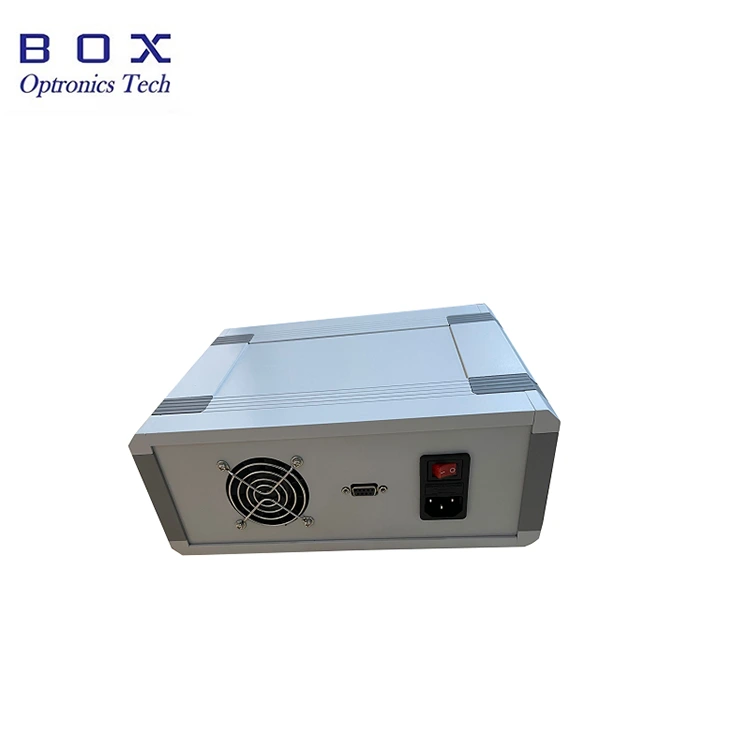

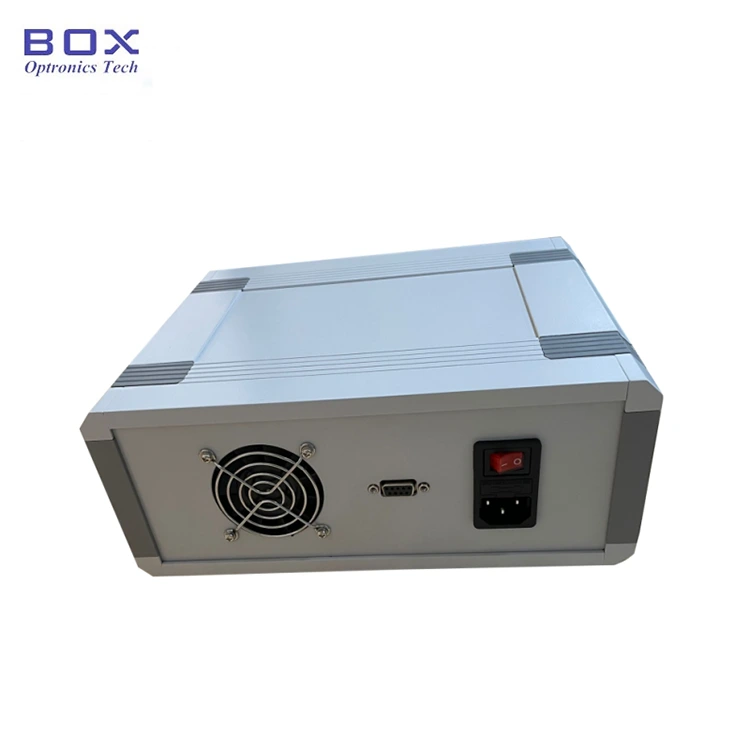

قم بتشغيل مفتاح الطاقة في الخلف. ملاحظة: في هذا الوقت، قيم العمل الحالية والطاقة هي المعلمات التي تم تعيينها خلال الأخير اغلاق. إذا كنت بحاجة إلى تعديلها، فيمكنك لمسها وتعديلها من خلال شاشة ال سي دي. بعد ضبط تيار العمل المناسب، قم بتنشيط الليزر الإخراج من خلال مفتاح "تمكين LD".
Step5.Shutdown
بعد الاستخدام، قم بإيقاف تشغيل اللوحة الأمامية "تمكين". LD" لإيقاف تشغيل مخرج الليزر وإيقاف تشغيل مفتاح الطاقة، افصل الجهاز سلك الطاقة.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
حامي المضخة |
|
بناية |
-XXX |
-XX |
العشرين |
-XX |
-X |
X |
|
مصدر الليزر للمضخة |
974: 974 نانومتر 976: 976 نانومتر |
2H: 200 ميجاوات 4H: 400 ميجاوات 6H: 600 ميجاوات آخر |
سم: مرحبا1060 مساء: PM980 |
الاتحاد الانجليزي: FC/APC SA:SC/APC آخر |
م: الوحدة النمطية ب: الفوق |
خالي: بدون P1: وقائي ضد 1064 نانومتر P5: وقائي ضد 1550 نانومتر |
على سبيل المثال: BLD-976-6HSM-FA-BP1
(معلومات الطلب: حزمة منضدية لمصدر الليزر بمضخة 976 نانومتر مع شاشة تعمل باللمس، طاقة خرج 600 ميجاوات، مع ألياف SM Hi1060، موصل FC/APC، حماية ضد الضوء المنعكس 1064 نانومتر، حزمة الفوق).
*مزود بواقي مضخة، وتوهين طاقة الخرج هو 10-15%.
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند البدء، تأكد أولاً من مفتاح الطاقة ومفتاح الزر متوقفة عن التشغيل، ثم قم بتوصيل مصدر الطاقة. عند إيقاف التشغيل، تأكد أولاً قم بتعطيل مفتاح إيقاف تشغيل LD، ثم قم بإيقاف تشغيل مفتاح الزر، ثم افصله مصدر الطاقة. لا تقطع التيار الكهربائي مباشرة عندما تكون المعدات يعمل.
● قبل توصيل موصل الألياف الضوئية، امسحه ورق مرآة خالي من الغبار، وتأكد من التعاون مع نهاية الألياف الضوئية كاشف الوجه للمراقبة. بعد التأكد من التنظيف، قم بتوصيله من خلال شفة. قد يتم حرق الوجه النهائي لموصل الألياف الضوئية عند يتم توصيل الليزر. عند توصيل الحافة، يجب التأكد من وجودها ليست عملية خفيفة. عند عدم الاستخدام، يرجى تغطية غطاء الغبار الخاص بالجهاز موصل الألياف الضوئية.
● لتجنب حرق الوجه النهائي لموصل الألياف الضوئية الغبار، لا تقم بتوصيل وفصل موصل الألياف الضوئية الموجود في المقدمة بشكل متكرر لوحة.
● يرجى الانتباه إلى مقاومة الرطوبة ووضعها في مكان جاف مكان.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) تعرض المنتج للتلف أو التلف بسبب عوامل طبيعية أو التأثيرات البيئية (الصدمة الكهربائية، الغبار)؛
(2) تلف المنتج بسبب التشغيل غير القياسي للمستخدم؛
(3) المنتج به ضرر واضح من صنع الإنسان؛
(4) يتم تفكيك المنتج أو تعديله أو إصلاحه بدونه ترخيص الشركة؛
(5) ملصق ملصق الضمان الخاص بمبيت مصدر الضوء هو معدلة أو غير كاملة؛
(6) تلف المنتج أو فقده أثناء النقل.
