1. مقدمة وحدة ليزر ديود مضخة 980 نانومتر مع دوائر محرك مدمجة
2. التقنية المواصفات
3. ميزات المنتج
4. التطبيقات النموذجية
5. الملحقات القياسية
6. دليل التشغيل الآمن
7. طلب المعلومات
8. ورقة البيانات وورقة الاختبار
9. شروط الاقتباس و الدفع
10. المهلة الزمنية
11. ملاحظات العملية و الصيانة
12. ضمان الجودة و خدمة ما بعد البيع

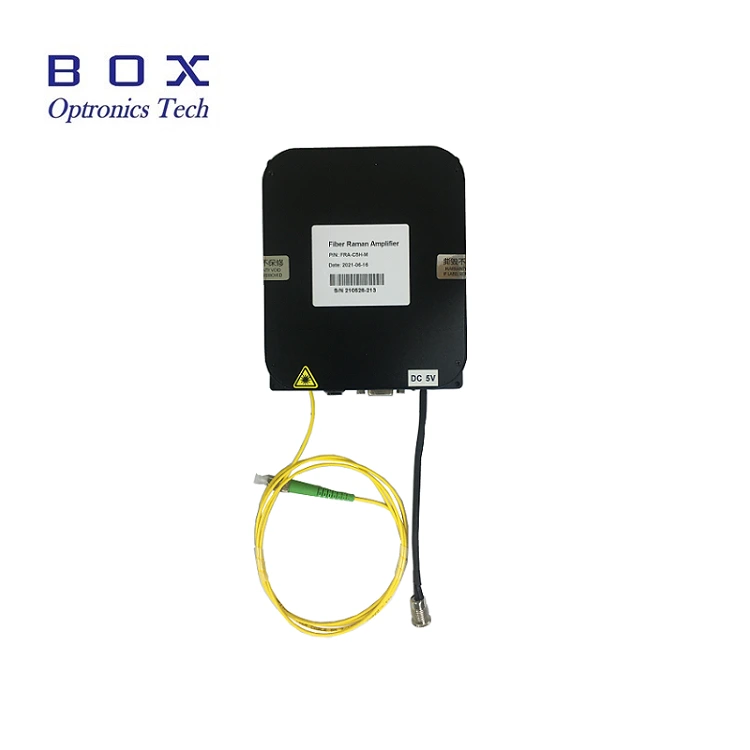

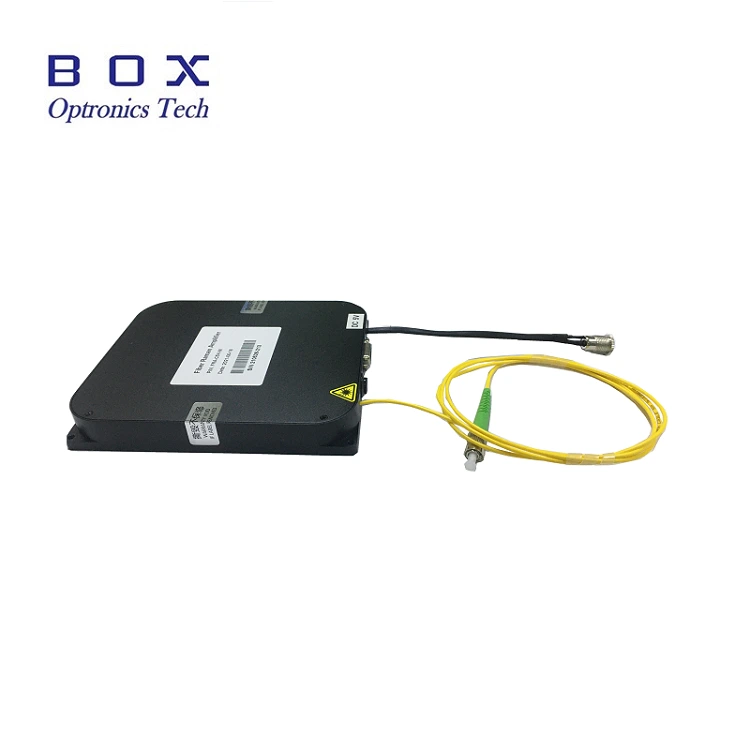

وحدة ليزر ديود المضخة 980 نانومتر مع محرك مدمج تم تصميم الدوائر خصيصا للاتصالات البصرية، وتضخيم الألياف، وأبحاث البصريات غير الخطية. فهو يدمج شريحة ليزر، ودائرة محرك، وحدة حماية التحكم في درجة الحرارة، وهيكل إخراج الألياف في واحد، مع عدم وجود مطلوب محرك أقراص خارجي، التوصيل والتشغيل. تتوفر 200 ميجاوات/400 ميجاوات/600 ميجاوات. سم الألياف وألياف PM اختيارية. ضمان لمدة سنة واحدة. عند استخدام مصدر الليزر وحدة لفترة طويلة، تأكد من النظر في تبديد الحرارة. ضع وحدة على بالوعة الحرارة.
|
حدود |
وحدة |
قيم |
ملحوظات |
|
الطول الموجي التشغيلي |
نانومتر |
974±1, 976±1 |
|
|
طاقة الإخراج |
ميغاواط |
200-700 |
|
|
عدم استقرار السلطة (المدى القصير 15 دقيقة) |
ديسيبل |
± ± 0.02 |
|
|
عدم استقرار السلطة (على المدى الطويل 8 ساعات) |
ديسيبل |
± ± 0.05 |
|
|
موصل |
- |
FC/APC |
|
|
نوع الألياف |
- |
Hi1060/PM980 |
|
|

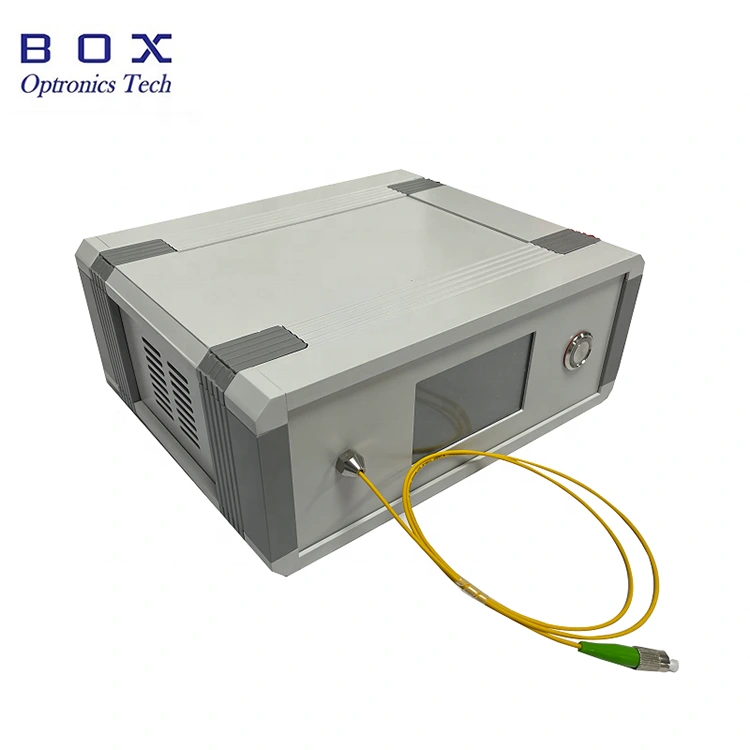

أبعاد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
أبعاد |
مم |
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
|
مزود الطاقة |
V |
تيار متردد 110 ~ 240 فولت، <20 وات |
الفوق |
|
مزود الطاقة |
V |
تيار مستمر 5 فولت/4 أمبير، <15 وات |
الوحدة النمطية |
|
تبديد الطاقة |
W |
≥ 60 |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
● دوائر محرك مدمجة مدمجة، لا توجد دوائر خارجية مطلوب لوحة القيادة.
● حجم صغير وصغير الحجم، مناسب للتكامل وسهلة التركيب.
● القوة والاستقرار الطيفي.
● واجهة الاتصال متوافقة.
● مصدر المضخة لمضخمات الألياف (EDFA).
● معدات الاستشعار بالليزر.
● نقل الاتصالات بالألياف الضوئية أنظمة.
● الكشف البيولوجي.

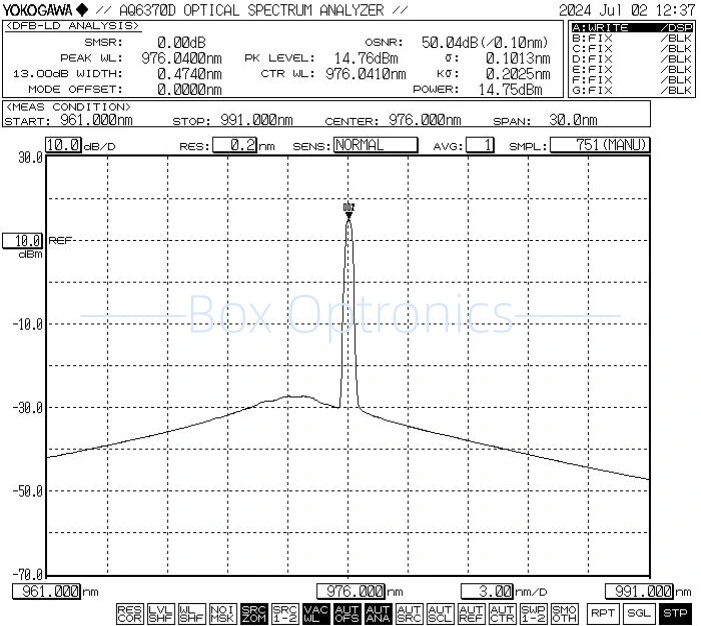

● الطيف النموذجي: 976 نانومتر

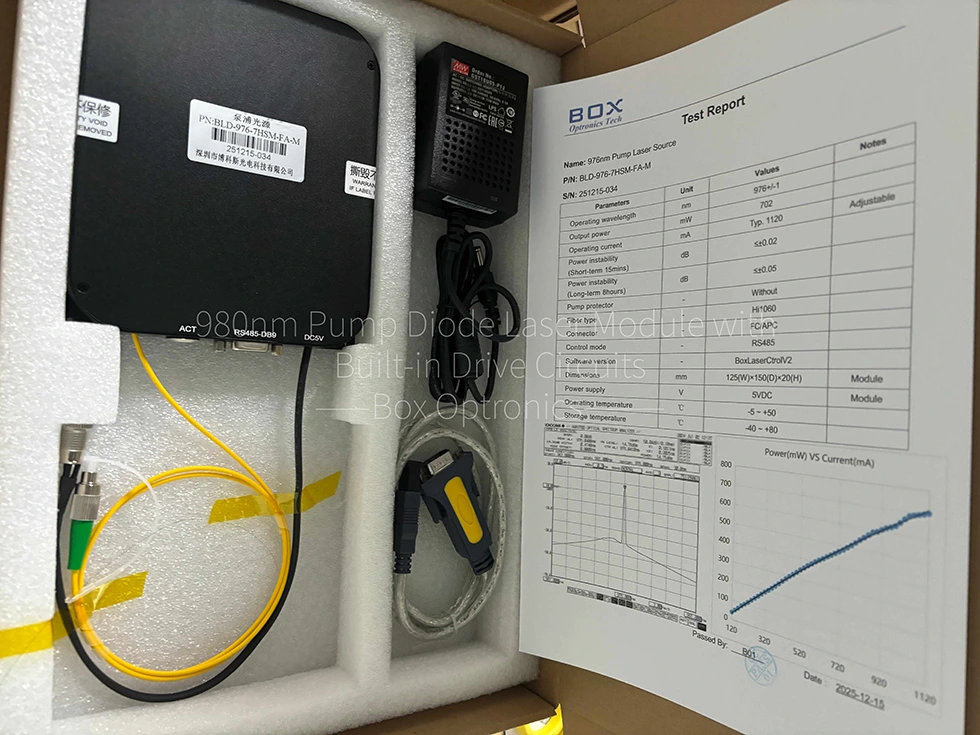

● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ليزر المضخة (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
محول الطاقة (اختياري) |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
الخطوة 1. التفريغ: قبل التجميع، تحقق ما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر الليزر للمضخة، USB كابل البيانات، محول الطاقة، تقرير الاختبار، الخ.
الخطوة 2. مصدر الطاقة: متصل بالتيار المستمر تحويل مصدر الطاقة أو مصدر طاقة منظم يلبي قوتهم متطلبات العرض. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (محول الطاقة يتم توفيره وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء غبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث وأضرار.
Setp4.Connect بالكمبيوتر المضيف: استخدم كابل بيانات USB-RS485 DB9 لتوصيل وحدة ليزر ديود المضخة 980 نانومتر بها دوائر محرك مدمجة والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت ملف برنامج تشغيل المنفذ التسلسلي المخصص لتحديد كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فإن برنامج الكمبيوتر المضيف ووحدة مصدر الضوء لا يمكن أن يكونا كذلك متصلة ومتصلة بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.

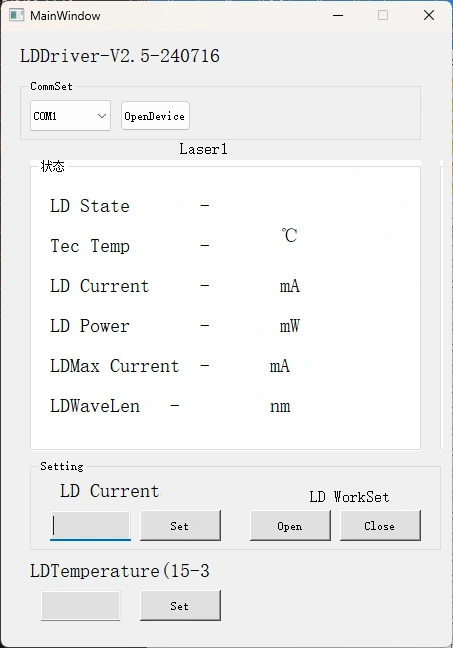

برنامج Step5.Control: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر التحكم في درجة حرارة LD الحالية ودرجة حرارة LD لوحدة ليزر ديود المضخة 980 نانومتر مع دوائر محرك مدمجة. اختر المنفذ الصحيح، واضبط التيار و درجة الحرارة، ثم انقر فوق الزر فتح. (لتجنب حدوث ضرر، قم بتكثيف محرك الأقراص التيار ببطء عند التشغيل الأولي. لا تطبق التيار الكامل على الفور.)
الخطوة 6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصله اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
حامي المضخة |
|
بناية |
-XXX |
-XX |
العشرين |
-XX |
-X |
X |
|
مصدر مضخة الليزر |
974: 974 نانومتر 976: 976 نانومتر |
2H: 200 ميجاوات 4H: 400 ميجاوات 6H: 600 ميجاوات آخر |
سم: مرحبا1060 مساء: PM980 |
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
م: الوحدة النمطية ب: الفوق |
خالي: بدون P1: حماية ضد 1064 نانومتر P5: حماية ضد 1550 نانومتر |
على سبيل المثال: BLD-976-6HSM-FA-MP1
(معلومات الطلب: وحدة ليزر ديود مضخة 980 نانومتر مع مدمجة دوائر المحرك، 976 نانومتر، طاقة خرج 600 ميجاوات، مع ألياف SM Hi1060، FC/APC موصل، حماية ضد الضوء المنعكس 1064 نانومتر، حزمة الوحدة).
*مزود بواقي مضخة، وتوهين طاقة الخرج هو 10-15%.
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند استخدام وحدة مصدر الضوء لفترات طويلة، تأكد من ذلك ضع في اعتبارك تبديد الحرارة والتهوية عن طريق تركيب الوحدة على الحرارة بالوعة.
● عند بدء التشغيل، تأكد أولاً من أن كلاً من مفتاح الطاقة و مفتاح التبديل في وضع "إيقاف التشغيل"، ثم قم بتوصيل مصدر الطاقة. عند إيقاف التشغيل، قم أولاً بإيقاف تشغيل المفتاح؛ انتظر حتى المؤشر انطفأ الضوء قبل فصل مصدر الطاقة. أبدا بشكل مباشر قطع الطاقة أثناء تشغيل المعدات.
● تجنب توصيل/فصل موصلات الألياف بشكل متكرر لمنع ذلك تراكم الغبار وتلف نهاية الوجه.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام أ كاشف نهاية الوجه من الألياف قبل الاتصال. قم دائمًا بتوصيل/فصل الألياف بدون قوة لتجنب حرق نهاية الوجه. قم بتغطية الموصلات غير المستخدمة بأغطية الغبار.
● قم بتخزين الجهاز في بيئة جافة وخالية من الرطوبة.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.

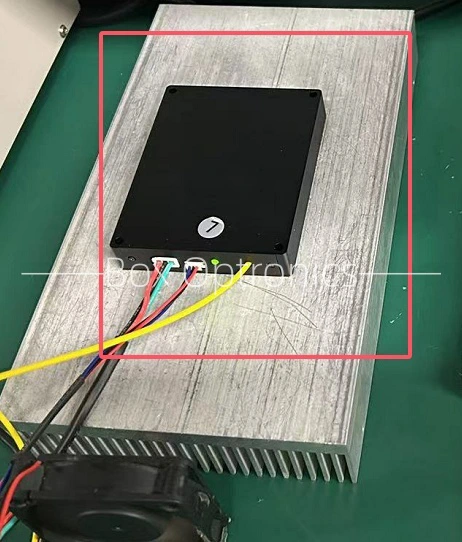

* تبديد الحرارة للاستخدام على المدى الطويل
