مصدر ليزر 808 نانومتر

جدول المحتويات

1. مقدمة لمصدر الليزر 808 نانومتر

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. الأسئلة الشائعة

6. طلب ​​المعلومات

7. ورقة البيانات

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. دليل التشغيل

11. ملاحظات التشغيل والصيانة

12. ضمان الجودة وخدمة ما بعد البيع

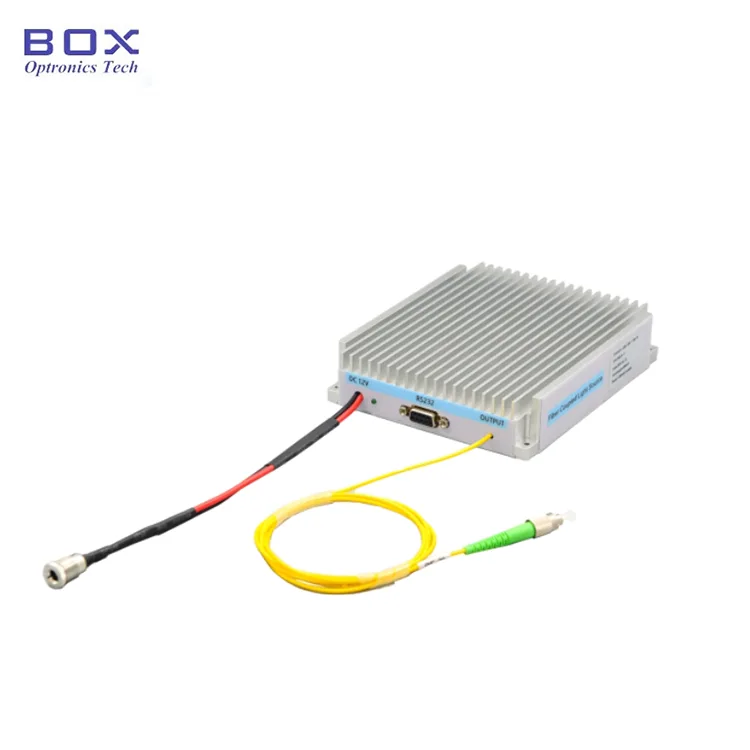

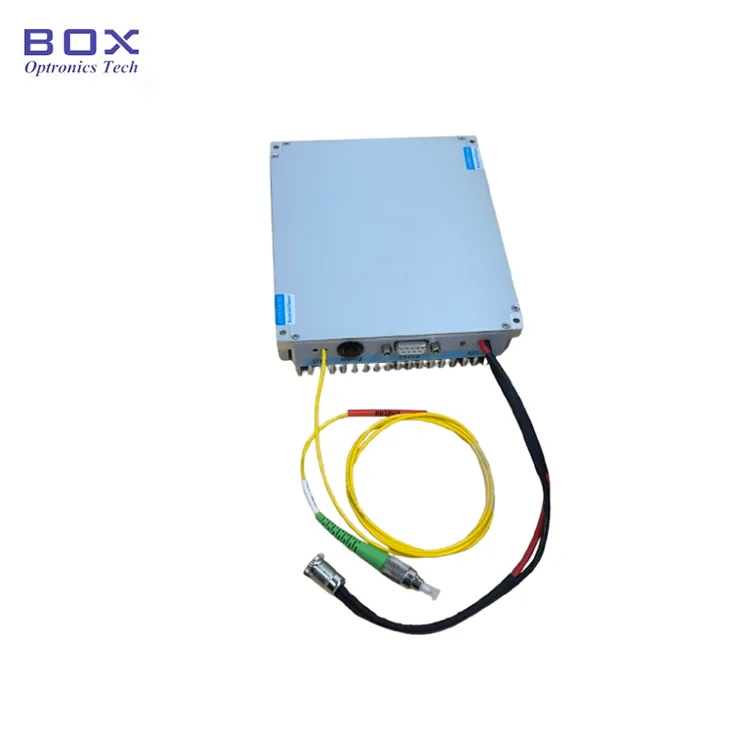

مقدمة المنتج - مصدر ليزر 808 نانومتر

يعتمد مصدر الليزر 808 نانومتر على شريحة ليزر شبه موصلة عالية الأداء، مع خرج مقترن بألياف متعددة الوسائط 105/125 مم أو 200/220 مم 0.22N، ودائرة قيادة ذات تيار ثابت مصممة لضمان التشغيل الآمن والمستقر. يوفر طاقة خرج 5 وات و10 وات و20 وات. يوفر التحكم في مضيف الكمبيوتر الشخصي أو أوامر التشغيل والتكامل. مناسبة للتطبيقات في ضخ ألياف الليزر، والطب الحيوي، وما إلى ذلك. أثناء الاستخدام طويل الأمد، يجب الانتباه إلى تبديد الحرارة لمصدر الليزر.

مواصفات المنتج - مصدر ليزر 808 نانومتر

ميزات المنتج - مصدر ليزر 808 نانومتر

● إنتاج الطاقة العالية.

● سهولة التشغيل أو التكامل.

● توفير موصل FC/UPC أو SMA905.

تطبيقات المنتج - مصدر ليزر 808 نانومتر

● ضخ ألياف الليزر. ل

● الطب الحيوي.

● معالجة المواد بالليزر.

التعليمات-808nm مصدر الليزر

● ما هو التسامح النموذجي للطول الموجي؟

يبلغ الطول الموجي المركزي عادة 808 نانومتر ± 5 نانومتر. ينبغي تخصيص التحكم الأضيق في الطول الموجي.

● هل الليزر مناسب لتشغيل الموجة المستمرة (CW)؟

نعم. تم تصميم مصدر الليزر لتشغيل CW مستقر ويمكنه أيضًا دعم ضبط التيار والطاقة عبر برنامج مضيف الكمبيوتر.

● هل يمكن تعديل طاقة الإخراج؟

نعم. يمكن تعديل طاقة الخرج من خلال تيار القيادة. يدعم إصدار Benchtop عادةً تعديل طاقة اللوحة الأمامية، ويدعم إصدار الوحدة التحكم في البرنامج أو أوامر مضيف الكمبيوتر.

● ما هي طرق التبريد المتوفرة؟

وضعت على بالوعة الحرارة للتبريد الاتصال. أو تبريد المروحة.

● ما هو مصدر الليزر عالي الطاقة متعدد الأوضاع 808 نانومتر المستخدم؟

يتم استخدام مصدر الليزر عالي الطاقة متعدد الأوضاع 808 نانومتر على نطاق واسع في ضخ الليزر DPSS، والأجهزة الطبية الحيوية، وإثارة التألق، والتحليل الطيفي، والاستشعار البصري، والبحث العلمي، وأنظمة الليزر الصناعية.

طلب المعلومات-مصدر الليزر 808nm

على سبيل المثال: BFL-808-05M1-FU-M

(معلومات الطلب: مصدر ليزر 808 نانومتر، طاقة خرج 5 وات، مع ألياف 105/125um، موصل FC/UPC، حزمة الوحدة).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات وTestsheet-808nm مصدر الليزر

ورقة البيانات

شروط الاقتباس والدفع-808nm مصدر الليزر

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/UPS/FedEx، تقترح Box Optronics استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.

(3) أخرى

● شروط الدفع

تتوفر باي بال وT/T.

المهلة الزمنية-808nm مصدر الليزر

الإنتاج: 10-15 يوم عمل. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)

الخدمات اللوجستية الدولية: 3-5 أيام عمل.

خطوات التشغيل - مصدر ليزر 808 نانومتر

الخطوة 1. تفريغ العبوة: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر الليزر، وكابل بيانات USB، ومحول الطاقة، وتقرير الاختبار، وما إلى ذلك.

الخطوة 2. توصيل أسلاك تصحيح الألياف: قم بإزالة أغطية الغبار من موصلات الألياف أو المحولات، وقم بتوصيل أسلاك تصحيح الألياف - أو الألياف المقسمة - بالجهاز قيد الاختبار أو جهاز قياس الطاقة.

الخطوة 3. قم بتوصيل مصدر الطاقة والكابل التسلسلي: أدخل سلك الطاقة في منفذ الطاقة الخاص بمصدر الليزر، واستخدم كابل الإشارة لتوصيل الكمبيوتر المضيف بالليزر. ملحوظة: بالنسبة لكابل إشارة USB-485 DB9، يجب تثبيت برنامج التشغيل على الكمبيوتر أولاً؛ وسيوفره Box Optronics.

Setp4. التشغيل: يضيء ضوء المؤشر ويبدأ الليزر في التشغيل. عند هذه النقطة، تتوافق قيم تيار التشغيل وطاقة الليزر مع المعلمات التي تم تعيينها عبر البرنامج المضيف قبل إيقاف التشغيل الأخير؛ إذا كانت التعديلات مطلوبة، فيمكن تعديلها وحفظها داخل البرنامج المضيف.

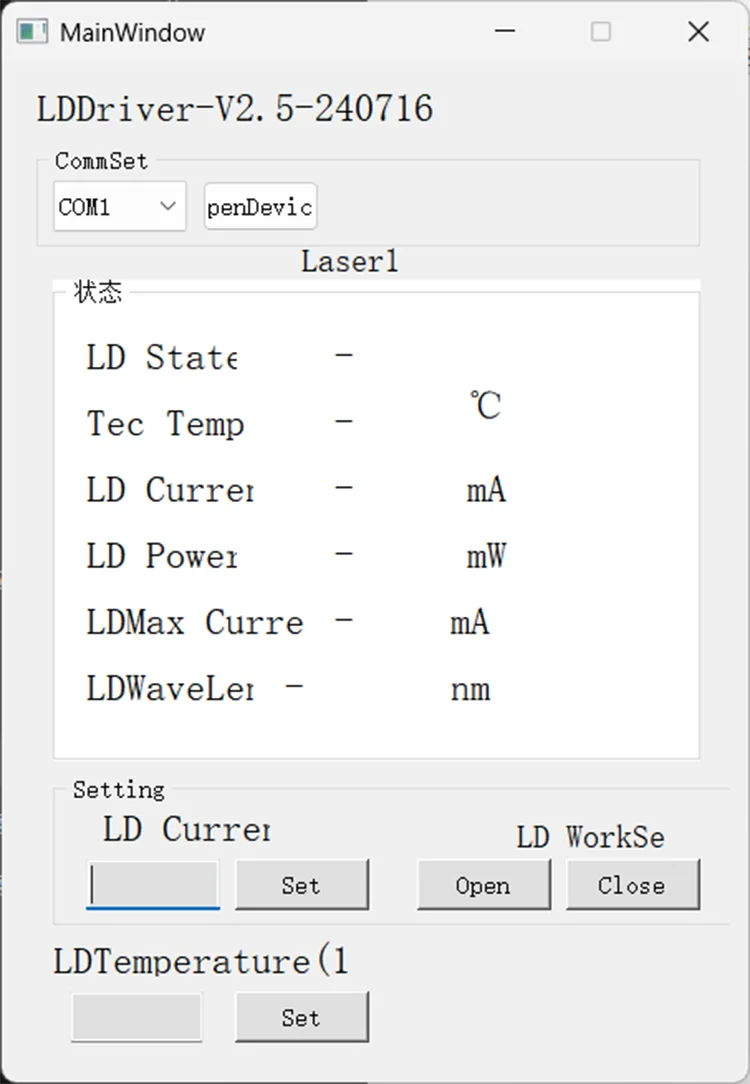

الخطوة5. برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في تيار LD ودرجة حرارة LD لمصدر الليزر 808 نانومتر. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر فوق الزر "فتح". (لمنع حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)

الخطوة6. إيقاف التشغيل: عند الانتهاء من الاستخدام، قم بإيقاف تشغيل الليزر واستبدال غطاء الغبار المصنوع من الألياف بشكل آمن. لمنع خروج ليزر عالي الطاقة بشكل مفاجئ - والذي قد يؤدي إلى تلف المكونات البصرية - عند تشغيل الجهاز مرة أخرى، يوصى أولاً بضبط مستوى الطاقة على الصفر قبل إيقاف تشغيل مصدر الطاقة.

ملاحظات التشغيل والصيانة - مصدر ليزر 808 نانومتر

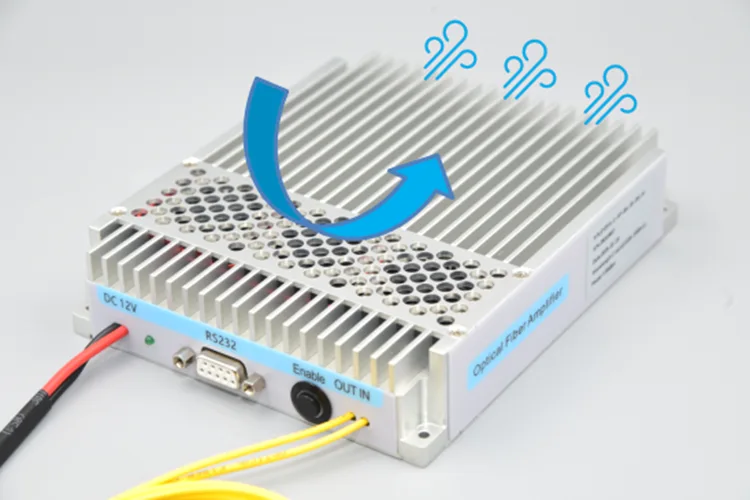

● أثناء الاستخدام طويل الأمد، يجب الانتباه إلى تبديد الحرارة لمصدر الليزر. يجب تثبيت مصدر الليزر على المشتت الحراري وتبريده بواسطة مروحة.

● عند بدء التشغيل، تأكد أولاً من إيقاف تشغيل كل من مفتاح الطاقة ومفتاح المفتاح، ثم قم بتوصيل مصدر الطاقة. عند إيقاف التشغيل، قم أولاً بإيقاف تشغيل المفتاح الرئيسي، وافصل مصدر الطاقة فقط بعد انطفاء ضوء المؤشر؛ لا تقم مطلقًا بقطع الطاقة بشكل مباشر أثناء تشغيل الجهاز.

● لا يُنصح بإدخال موصلات الألياف الضوئية وإزالتها بشكل متكرر، حيث يؤدي ذلك إلى زيادة خطر التلوث بالغبار والضرر المحتمل لأوجه نهاية الموصل.

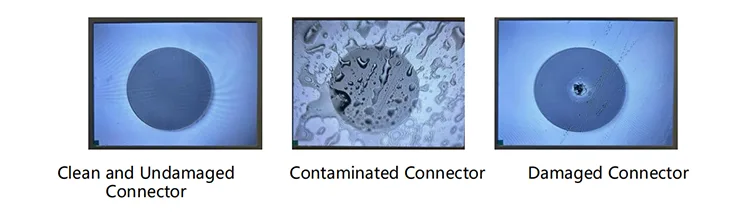

● قبل توصيل موصل الألياف الضوئية، يجب مسحه وتنظيفه باستخدام ورق عدسة خالٍ من الوبر. من الضروري استخدام جهاز فحص نهاية الألياف للتحقق من نظافتها قبل توصيلها عبر الحافة؛ وإلا فقد يتم حرق الوجه النهائي للموصل عند تنشيط الليزر. عند توصيل الحافة، تأكد من إجراء العملية دون أي نقل ضوئي نشط. عند عدم الاستخدام، يرجى وضع غطاء الغبار بشكل آمن فوق موصل الألياف.

● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة. تخزينها في مكان جاف.

ضمان الجودة وخدمة ما بعد البيع - مصدر ليزر 808 نانومتر

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) أضرار مادية واضحة ناجمة عن خطأ بشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المتغيرة أو غير المكتملة على السكن.

(6) الضرر أو الخسارة أثناء النقل.
