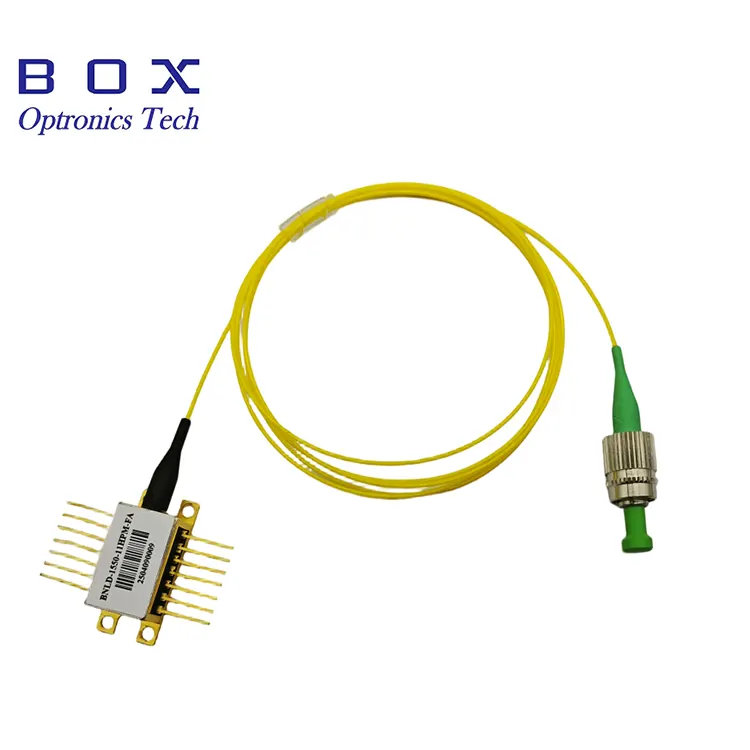

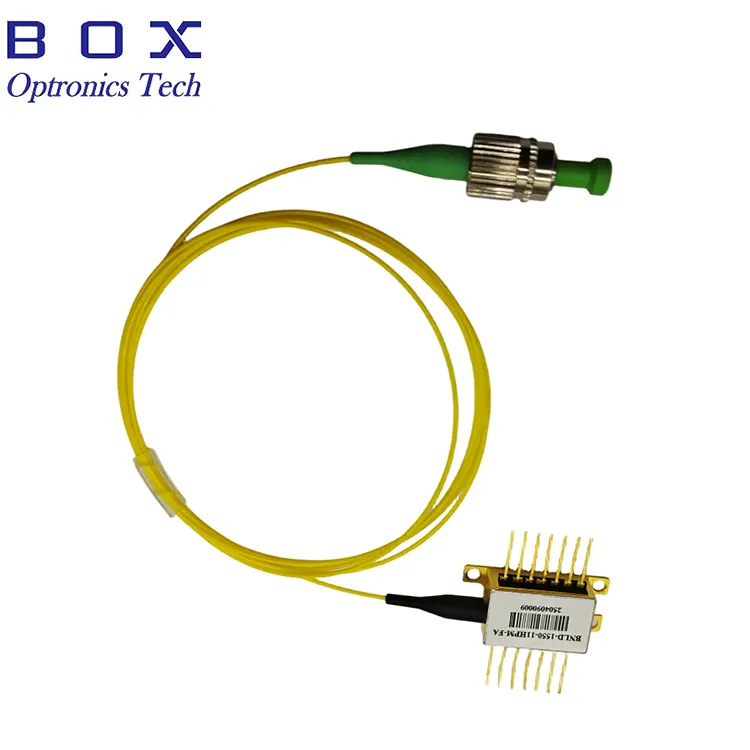

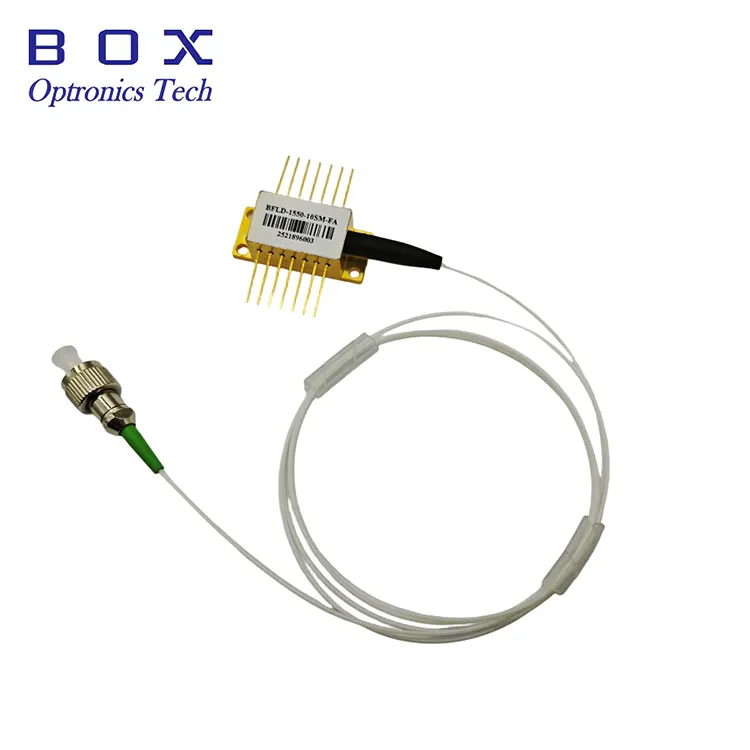

يعد الليزر المقترن بالألياف DFB بقدرة 1530 نانومتر بقدرة 40 ميجاوات (الطراز BFLD-1530-40SM-FA) عبارة عن صمام ثنائي ليزر ذي ردود فعل موزعة عالي الأداء مصمم للتطبيقات التي تتطلب مخرجات بصرية أحادية الوضع مستقرة وعالية الطاقة. يوفر هذا الجهاز ما لا يقل عن 40 ميجاوات من طاقة الإخراج البصري من خلال ألياف أحادية الوضع مع موصل FC/APC، ويتميز بعازل بصري مدمج لمنع الانعكاس الخلفي وضمان التشغيل المستقر.

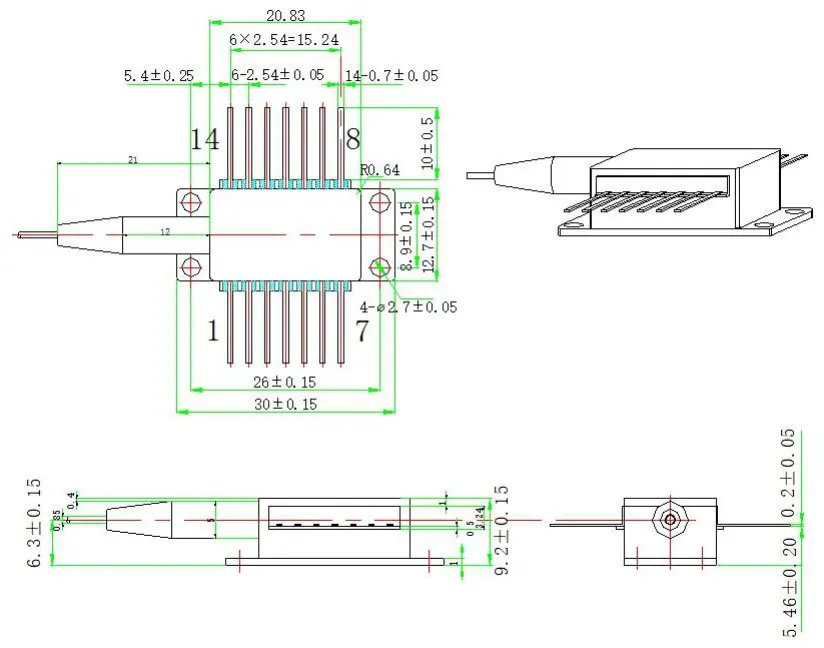

يقع الليزر في حزمة فراشة مكونة من 14 سنًا مع مبرد كهروحراري متكامل (TEC) وثرمستور لتحقيق طول موجي دقيق وتثبيت الطاقة، ويوفر نسبة قمع ممتازة للوضع الجانبي (≥35dB) وأداء موثوقًا عبر نطاق درجة حرارة التشغيل. يعمل pinout المتوافق مع OC-48 على تبسيط التكامل في تصميمات النظام الحالية.
هذا الليزر مناسب تمامًا لأنظمة الاختبار البصري، والأنظمة البصرية عالية الطاقة، وتطبيقات استشعار الألياف الضوئية، والأجهزة التي تتطلب مصادر ليزر مستقرة وعالية الطاقة تبلغ 1530 نانومتر.
· طاقة خرج ضوئية عالية: 40 ميجاوات كحد أدنى، 50 ميجاوات نموذجية (مخرج ألياف SM)
· الطول الموجي المركزي: 1530 نانومتر (النطاق: 1527-1533 نانومتر)
· نسبة قمع الوضع الجانبي العالية (SMSR): ≥35 ديسيبل
· عازل بصري مدمج لحماية الانعكاس الخلفي
· ضفيرة ألياف أحادية الوضع مع موصل FC/APC
· حزمة الفراشة ذات 14 سنًا مع TEC وثرمستور مدمجين
· متوافق مع دبوس OC-48 لسهولة تكامل النظام
· صمام ثنائي ضوئي مدمج لمراقبة الطاقة
· الطول الموجي الدقيق وتثبيت الطاقة عبر التحكم في TEC
· تيار عتبة منخفض: 20 مللي أمبير نموذجيًا
· حزمة الفراشة المحكمة لضمان الموثوقية على المدى الطويل
· أنظمة الاختبار والقياس البصري
· استشعار الألياف الضوئية وتطبيقات الاستشعار الموزعة
· أشعة الليزر الأولية للمضخمات الضوئية ومصادر الإشارة
· أنظمة تعدد الإرسال بتقسيم الطول الموجي (WDM).
· معدات اختبار الاتصالات البصرية
· أجهزة المختبرات والبحث
· توصيف المكونات الضوئية واختبارها
· تحليل وقياس الطيف البصري
· أنظمة الليزر الصناعية وتكامل OEM
|
المعلمة |
رمز |
حالة |
تصنيف |
وحدة |
|
الليزر إلى الأمام الحالي |
لو |
- |
300 |
أماه |
|
عكس الجهد |
الواقع الافتراضي |
الأسلحة الكيميائية |
-2.0 |
V |
|
الجهد البيئي والتنمية المستدامة |
- |
- |
500 |
V |
|
درجة حرارة التشغيل |
قمة |
درجة حرارة القضية |
0 ~ +70 |
درجة مئوية |
|
درجة حرارة التخزين |
TSTG |
درجة الحرارة المحيطة |
-40 ~ +85 |
درجة مئوية |
|
المعلمة |
رمز |
حالة الاختبار |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
lectC |
الأسلحة الكيميائية، 25 درجة مئوية |
1527 |
1530 |
1533 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
اس ام فايبر |
40 |
50 |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
14 |
20 |
50 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
- |
200 |
300 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
- |
- |
3.0 |
V |
|
نسبة قمع الوضع الجانبي |
سمسر |
- |
35 |
- |
- |
ديسيبل |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
المجلس التنفيذي الجهد |
فتيك |
- |
-2.5 |
- |
3.8 |
V |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
- |
3950 |
- |
K |
|
رقم الموديل |
الطول الموجي |
طاقة الإخراج |
طَرد |
الألياف / موصل |
|
|
بفيلد-1530-40SM-FA |
1530 نانومتر |
40 ميغاواط دقيقة. |
فراشة ذات 14 سنًا |
سمف، فك / أبك |
|
ملحوظة: تتوفر أطوال موجية مخصصة ضمن النطاق C ومستويات الطاقة البديلة وأطوال الألياف المختلفة وخيارات الموصل عند الطلب. اتصل بفريق المبيعات لدينا للحصول على أسعار التكوين المخصصة والمدة الزمنية.
· تقنية شرائح الليزر DFB المثبتة مع الطول الموجي ومواصفات الطاقة المتسقة
· اختبار وظيفي بنسبة 100% وفحص الاحتراق قبل الشحن
· أسعار تنافسية مع توريد مباشر من المصنع
· كميات طلبات مرنة - دعم لكل من نماذج البحث والتطوير والإنتاج بكميات كبيرة
· خيارات التخصيص للطول الموجي والطاقة وطول الألياف والموصل وتكوين الدبوس
· استقرار العرض على المدى الطويل لبرامج الإنتاج وتكامل النظام
· تغليف الفراشة المحكم مع TEC المتكامل للتشغيل الموثوق
· الشحن الدولي عبر DHL/UPS/FedEx مع التتبع الكامل
ج: يشتمل ليزر DFB (التغذية المرتدة) على بنية شبكية مدمجة تتيح تشغيل الوضع الطولي الفردي (SLM) مع عرض خط ضيق ونسبة كبت عالية للوضع الجانبي (SMSR ≥35dB لهذا الجهاز). تعمل أشعة الليزر FP (Fabry-Perot) عادةً بأوضاع طولية متعددة ولها خرج طيفي أوسع.
يُفضل استخدام ليزر DFB للتطبيقات التي تتطلب تحكمًا دقيقًا في الطول الموجي واستقرارًا عاليًا، مثل أنظمة WDM، واستشعار الألياف، والأجهزة الدقيقة، بينما يُستخدم ليزر FP عادةً في التطبيقات الحساسة للتكلفة حيث يكون التحكم الصارم في الطول الموجي أقل أهمية.
ج: يمكن أن تقترن الانعكاسات الخلفية من توصيلات الألياف أو المكونات البصرية أو أطراف الألياف مرة أخرى بصمام الليزر الثنائي، مما يتسبب في تقلبات طاقة الخرج وعدم استقرار الطول الموجي وزيادة الضوضاء. يقلل المعزل البصري المدمج من ردود الفعل البصرية، مما يساعد في الحفاظ على طاقة الإخراج المستقرة، واستقرار الطول الموجي، وأداء منخفض الضوضاء.
ج: يعمل المبرد الحراري (TEC) والثرمستور معًا للحفاظ على درجة حرارة رقاقة الليزر من خلال التحكم الدقيق في درجة حرارة العبوة. نظرًا لأن الطول الموجي لليزر وطاقة الإخراج يعتمدان على درجة الحرارة، فإن التحكم الدقيق في درجة الحرارة يضمن أداءً مستقرًا عبر الظروف المحيطة المختلفة. يوفر الثرمستور 10 كيلو أوم (القيمة B 3950K) ردود فعل درجة الحرارة لوحدة التحكم TEC، والتي تقوم بضبط تيار TEC للحفاظ على درجة الحرارة المحددة. يعد هذا أمرًا ضروريًا للتطبيقات التي تتطلب طولًا موجيًا وطاقة ثابتين.

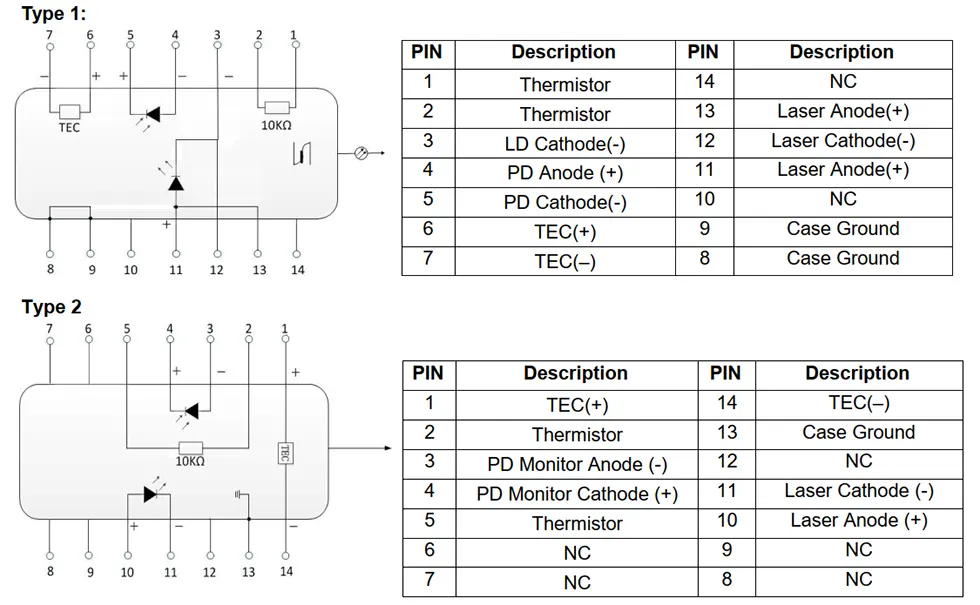

ج: يشير pinout المتوافق مع OC-48 إلى تعيين دبوس حزمة الفراشة المعتمد بشكل شائع في تطبيقات الاتصالات البصرية OC-48 (2.5 جيجابت في الثانية SONET/SDH). يعمل هذا التوافق على تبسيط التكامل في الأنظمة التي تستخدم واجهات كهربائية وميكانيكية مماثلة. يتوفر خياران للدبابيس (النوع 1 والنوع 2) لاستيعاب تصميمات الأنظمة المختلفة.
ج: موك هو 1 قطعة. نحن نؤيد كميات الطلب المرنة. يمكن توفير النماذج القياسية بكميات صغيرة لأغراض البحث والتطوير والنماذج الأولية، بالإضافة إلى كميات أكبر للإنتاج. اتصل بفريق المبيعات لدينا للحصول على أسعار محددة بالكمية المطلوبة.
ج: نعم، نحن نقدم خيارات التخصيص بما في ذلك الأطوال الموجية المتوافقة مع CWDM والأطوال الموجية المخصصة الأخرى ضمن النطاق المتاح، ومستويات طاقة الخرج البديلة، وأطوال الألياف المخصصة، وأنواع الموصلات المختلفة (FC/APC، FC/UPC، LC، وما إلى ذلك)، وتكوينات الدبوس المخصصة. اتصل بنا لإبلاغنا بمتطلباتك المحددة وسيقوم فريقنا الهندسي بمراجعة الجدوى وتقديم عرض أسعار.
ج: تيار التشغيل النموذجي عند 25 درجة مئوية هو 200 مللي أمبير، بحد أقصى 300 مللي أمبير. الحد الأدنى للتيار هو عادة 20 مللي أمبير (14 مللي أمبير كحد أدنى، 50 مللي أمبير كحد أقصى). قد يختلف تيار التشغيل الفعلي بين الأجهزة الفردية ومع درجة الحرارة. نوصي باستخدام برنامج تشغيل الصمام الثنائي الليزري مع الحد المناسب من التيار ووظيفة APC (التحكم التلقائي في الطاقة) للتشغيل المستقر.
ج: نعم، حزمة الفراشة ذات 14 سنًا محكمة الإغلاق، مما يحمي شريحة الليزر والعازل والمكونات الداخلية من الرطوبة والغبار والملوثات البيئية. وهذا يضمن التشغيل الموثوق به على المدى الطويل وهو مهم للحفاظ على الأداء المتسق طوال عمر المنتج.
