وحدة صمام ثنائي ليزر DFB 1030 نانومتر 50 ميجاوات

جدول المحتويات

1. مقدمة من 1030nm وحدة صمام ثنائي ليزر DFB بقدرة 50 ميجاوات

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

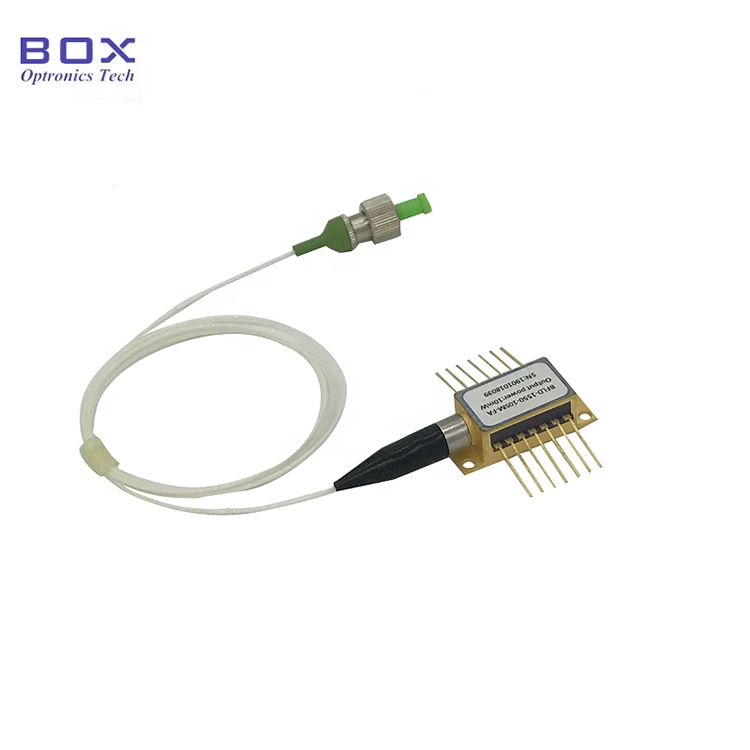

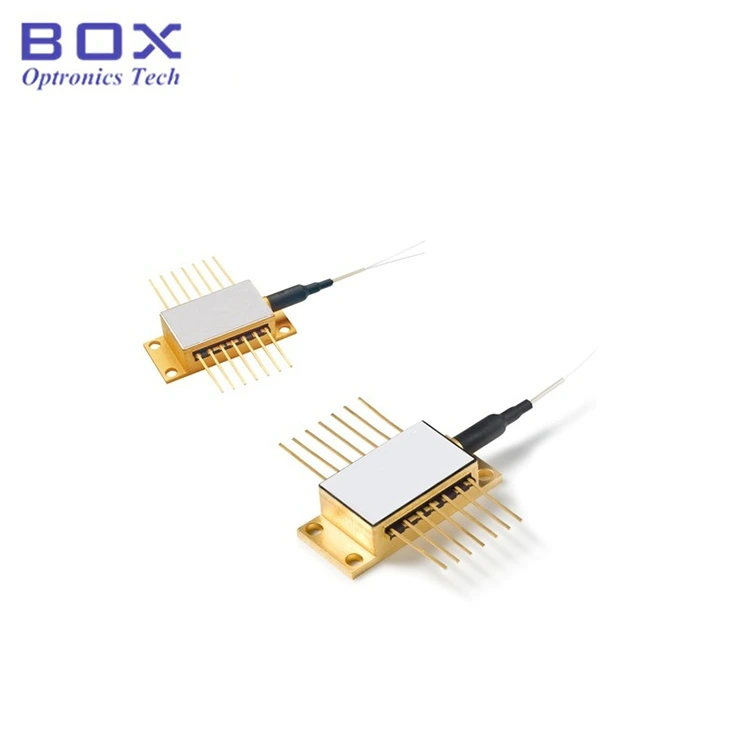

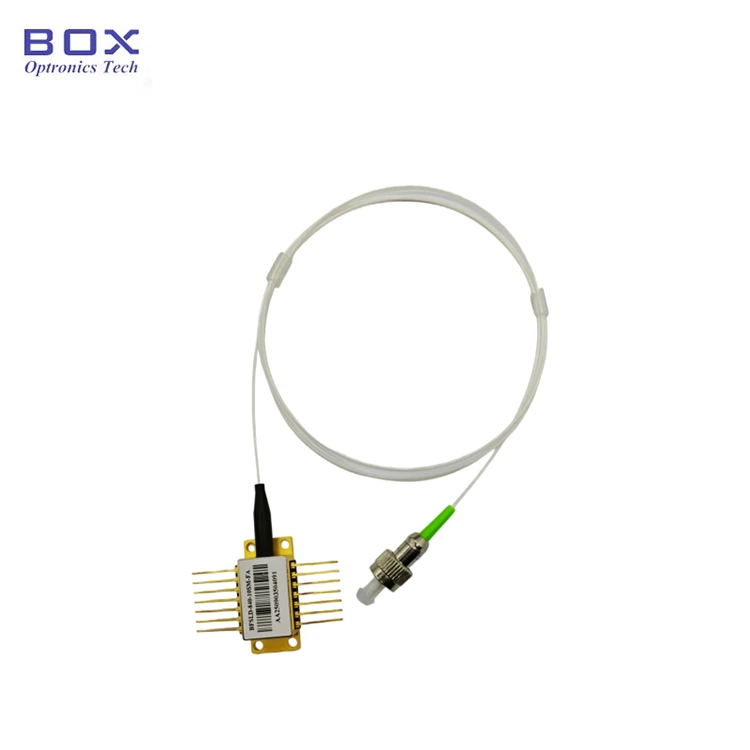

وحدة صمام ثنائي ليزر DFB 1030nm 50mW محكمة الإغلاق مختومة في حزمة فراشة ذات 14 سنًا. وهو يدعم CW أو تشغيل النبض، و يدمج مبرد TEC والثرمستور للحصول على طيف مستقر. مناسبة للتحليل الطيفي، الاتصالات والإضاءة والاستشعار. قبل تشغيل الطاقة، قم أولاً بتنشيط مبرد TEC، ثم قم بتطبيق الطاقة بزيادات صغيرة لمنع ارتفاع درجة حرارة الشريحة أو تصبح مثقلة.

مواصفات المنتج

ميزات المنتج

● ليزر ردود الفعل الموزعة.

● CW أو عملية نبضية؛

● شاشة PD مدمجة ومبرد حراري وثرمستور؛

● موصل FC/APC اختياري.

تطبيقات المنتج

● التحليل الطيفي.

● اتصالات;

● الإضاءة.

● الاستشعار.

المنتج التفاصيل

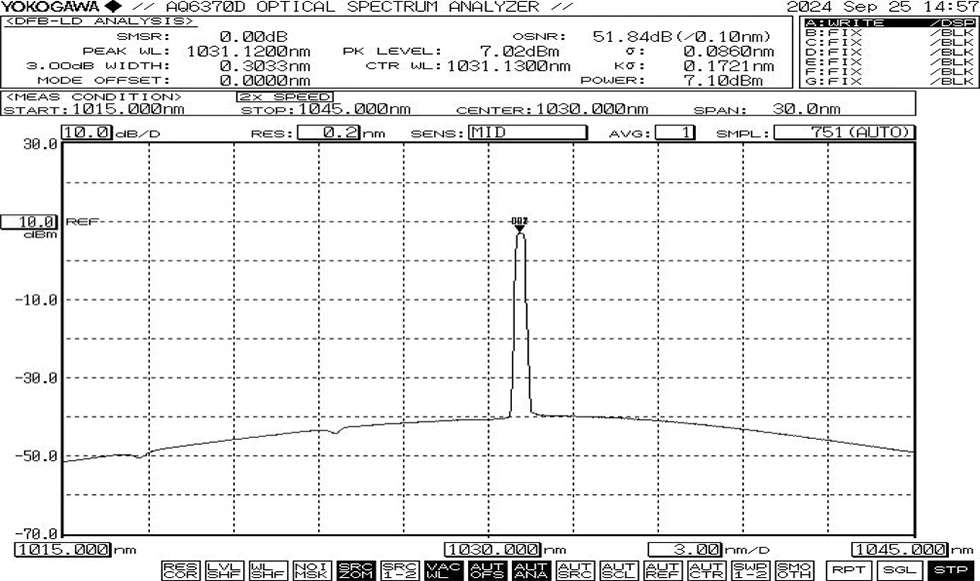

● الطيف النموذجي: 1030 نانومتر، +/- 2 نانومتر تحمل WL

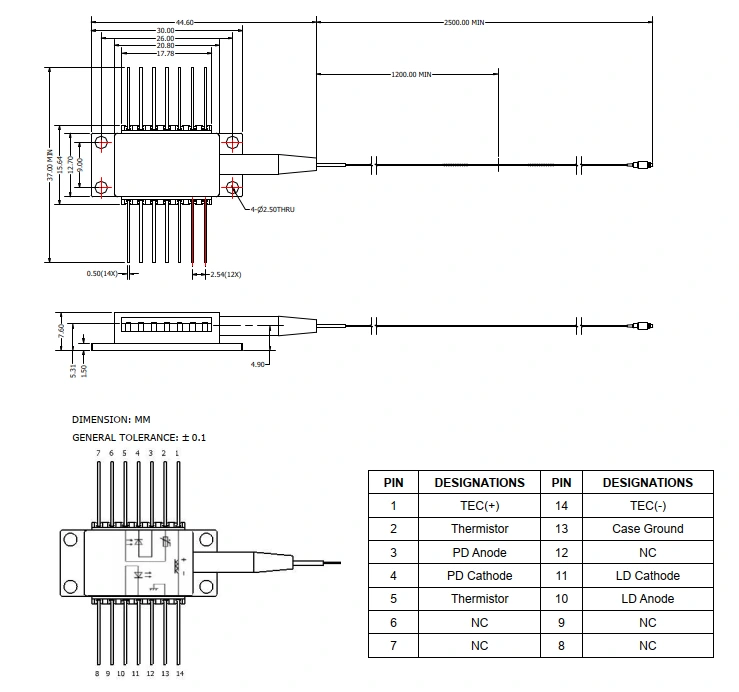

● رسم العبوة وتعريف الدبوس (الوحدة: مم)

التعليمات

(١) هل هو من الممكن ضبط الطول الموجي عن طريق تغيير درجة الحرارة؟ ما هو معامل؟

-الطول الموجي/معامل درجة الحرارة 0.01 نانومتر/درجة مئوية.

(2) ما هو نوع الألياف؟

--كورنينج HI1060، NA=0.14، MFD=6.2um@1060nm.

(3) ما هو نطاق الانضباطي السلطة؟

--10~100%.

(4) هل توفير أنبوب وقائي وموصل لLD؟

--نعم. أنبوب فضفاض 900um و FC/APC اختياريان.

الطلب معلومات

على سبيل المثال: بفلد-D1030-50SM-FA

(معلومات الطلب: 1030nm 50mW وحدة صمام ثنائي ليزر DFB، فراشة الحزمة، مع الألياف SM، موصل FC / APC).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

العملية ملاحظات

● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.

● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.

● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.

● عند استخدام الجهاز، يجب التقيد الصارم بجهد التشغيل و النطاقات الحالية المحددة في ورقة البيانات. المعلمات الرئيسية - بما في ذلك Ith (العتبة الحالية)، Iop max (الحد الأقصى لتيار التشغيل)، Vop max (الحد الأقصى جهد التشغيل)، و lect (الطول الموجي المركزي) - يجب الإشارة إليه على وجه التحديد في تقرير الاختبار المقدم في وقت الشحن. ملاحظة: العملية قد يؤدي تجاوز الحد الأقصى المطلق للتقييمات إلى حدوث ضرر دائم بالجهاز.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
