1064nm 30 ميجا واط DFB فراشة ليزر ديود

جدول المحتويات

1. مقدمة من 1064 نانومتر 30mW DFB فراشة ليزر ديود

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

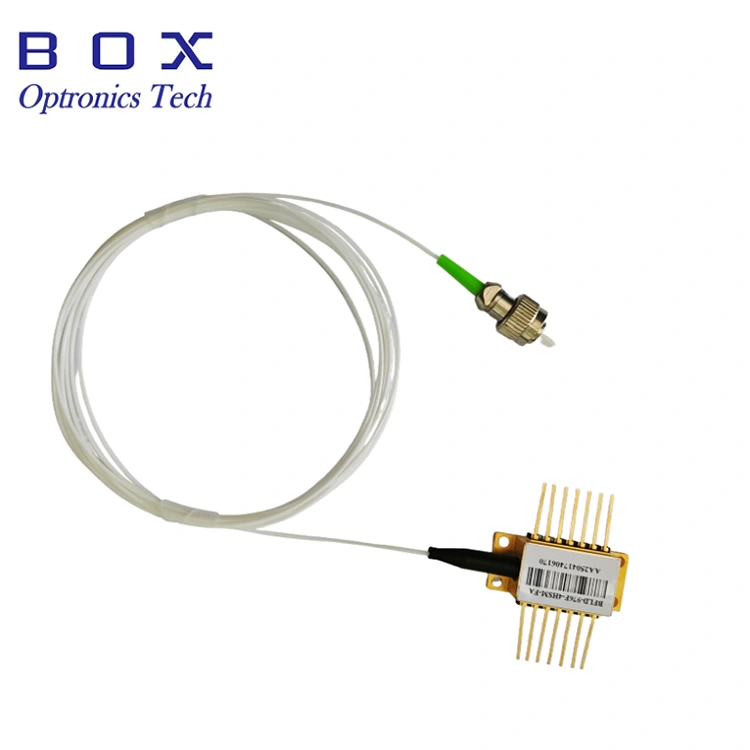

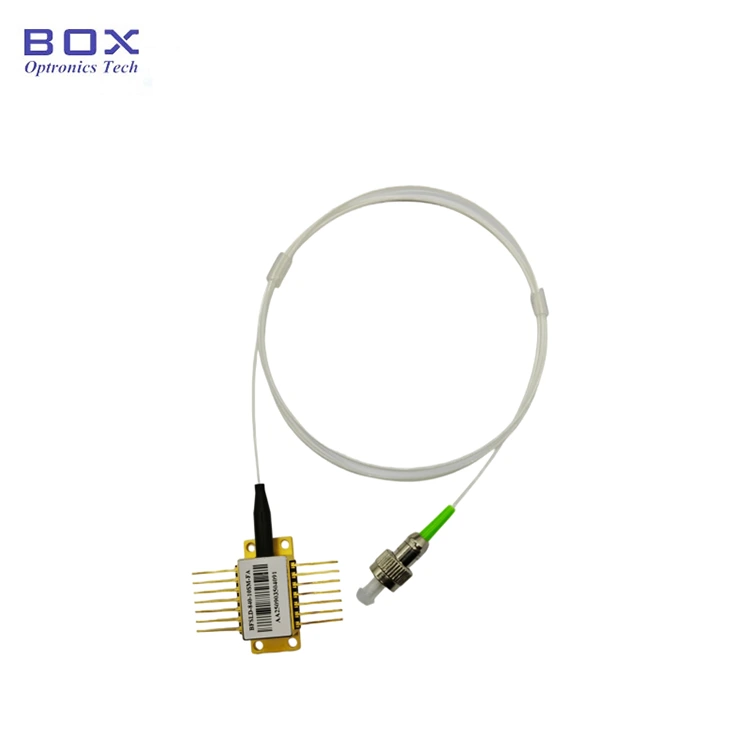

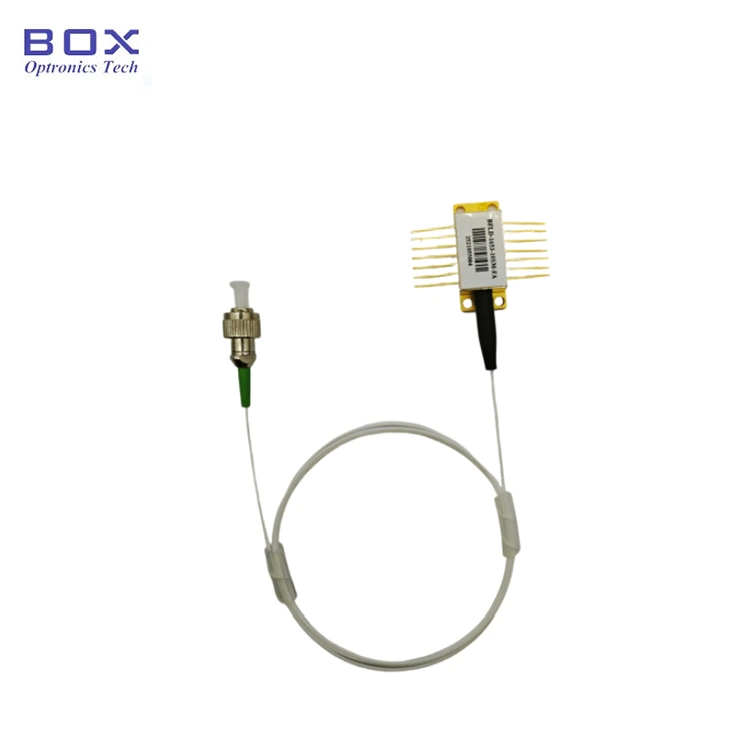

هذا هو صمام ثنائي ليزر DFB بطول 1064 نانومتر مع 14 سنًا حزمة الفراشة القياسية، الطول الموجي المركزي 1064 نانومتر، تحمل الطول الموجي +/-1 نانومتر، وقدرة الخرج النموذجية 30 ميجاوات. المدمج في TEC، الثرمستور، المعزل، و مراقبة PD، مع استقرار ممتاز للطول الموجي لتشغيل مستقر على المدى الطويل. يتم استخدامه بشكل رئيسي في اتصالات الألياف الضوئية والاستشعار. سلك بدقة وفقا لتعريف الدبوس، تحت سيطرة TEC، والانحناء المفرط للألياف لضمان الأداء والخدمة الحياة.

المنتج المواصفات

ميزات المنتج

● متعدد الكم بئر (MQW) ليزر ردود الفعل الموزعة (DFB) ؛

● طاقة الإخراج تصل إلى 30 ميغاواط؛

● ألياف SM أو PM؛

● 14 دبوس حزمة BTF مع الثرمستور، TEC، المعزل ومراقبة PD.

تطبيقات المنتج

● الألياف الضوئية الاتصالات؛

● أداة بصرية

● مستشعر الألياف الضوئية؛

● مصدر الضوء.

المنتج التفاصيل

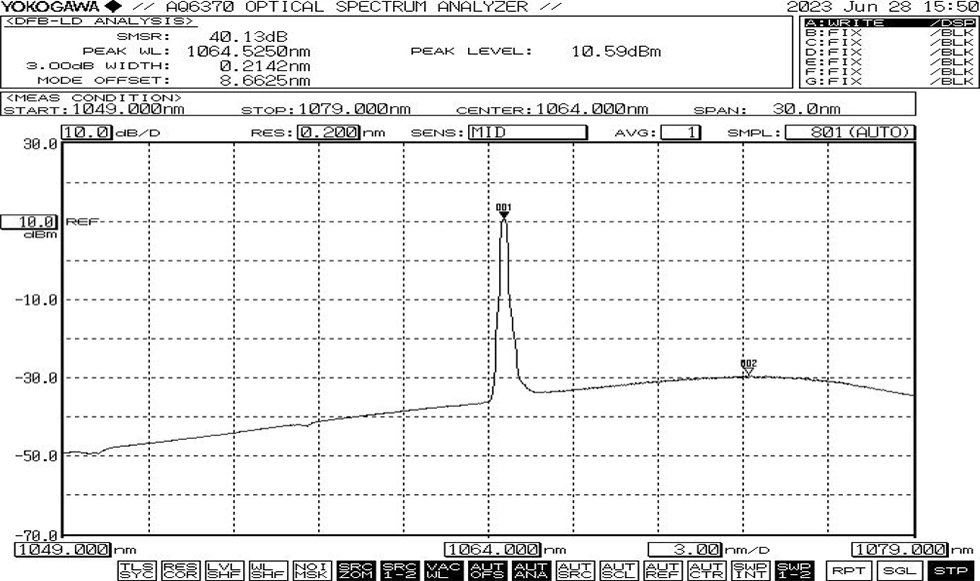

● الطيف النموذجي: 1064 نانومتر، +/- 1 تحمل WL

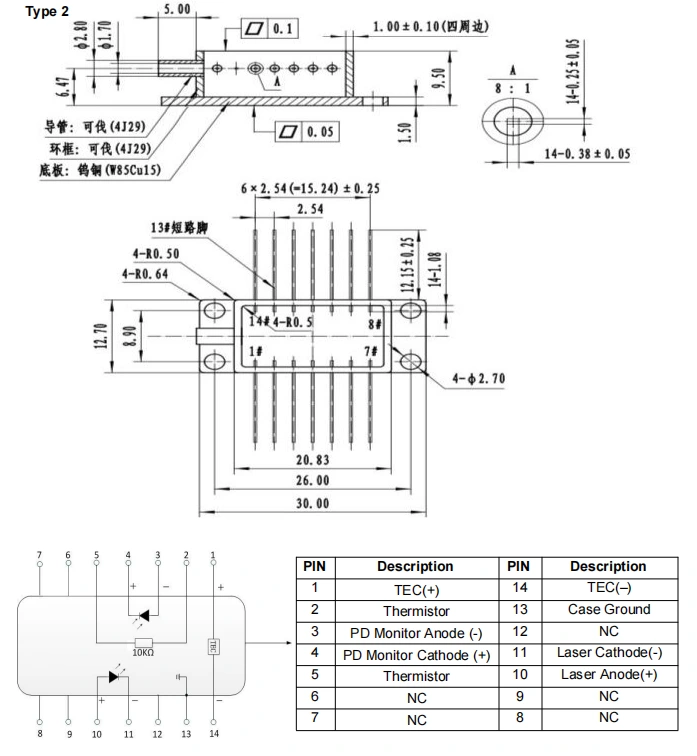

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) -1064 نانومتر 30 ميجاوات DFB فراشة ليزر ديود

● الملحقات القياسية

*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).

الطلب معلومات

على سبيل المثال: BFLD-1064-30SM-FA

(معلومات الطلب: 1064nm 30mW DFB الفراشة ليزر ديود، مع ألياف SM، موصل FC/APC، دبوس المضخة).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

العملية ملاحظات

● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.

● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.

● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.

● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.

● أثناء عملية توصيل الطاقة، لا تستخدم أبدًا تيارًا عاليًا بشكل مباشر، كما هو الحال فهذا يخاطر بإتلاف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند المستوى الحالي على مقربة من عتبة الشريحة، ثم قم بزيادة التيار تدريجيًا بشكل صغير زيادات حتى الوصول إلى المستوى المطلوب.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
