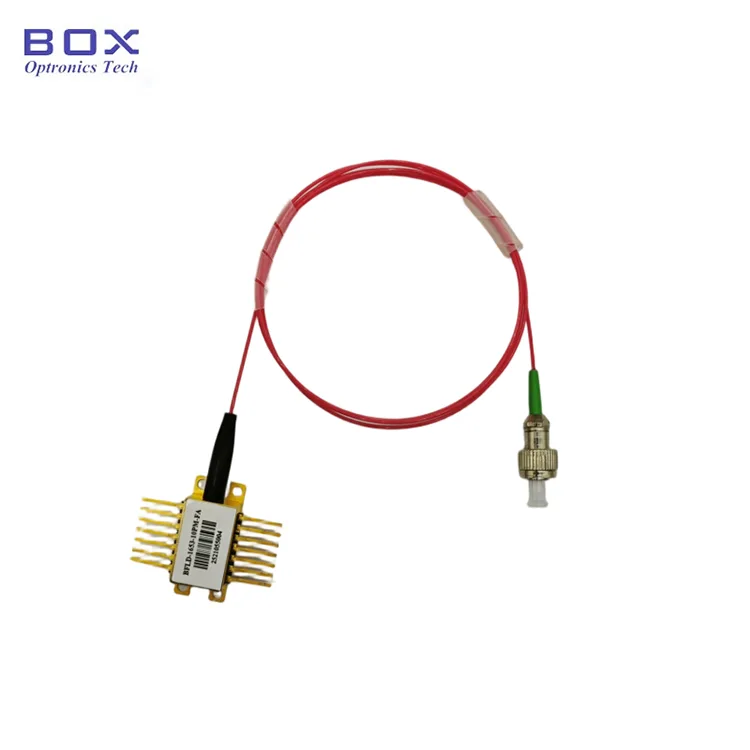

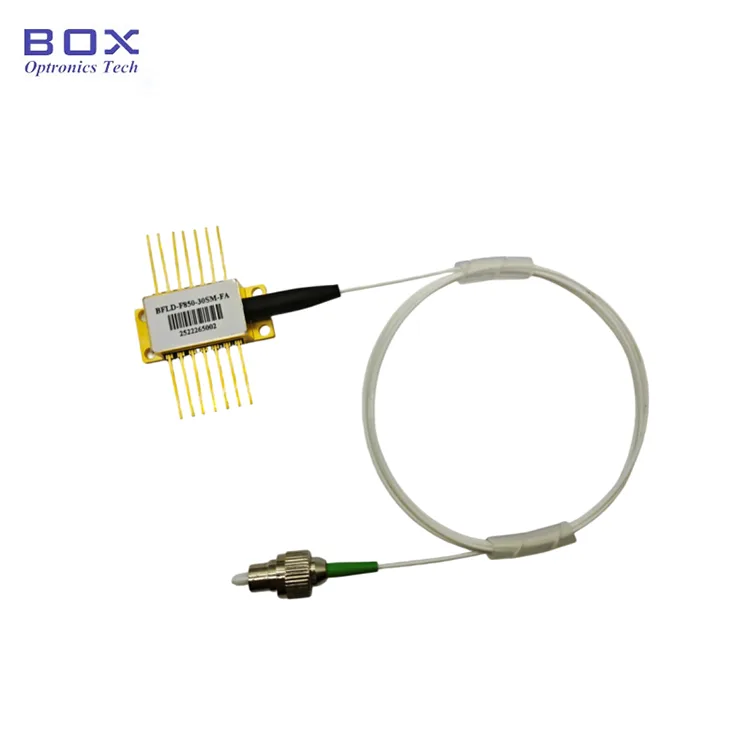

توفر شركة Box Optronics ليزر DFB بقدرة 1310 نانومتر بقدرة 100 ميجاوات، وهو مصدر ليزر متميز مقترن بالألياف مصمم لتطبيقات الاتصالات والاستشعار والاختبار البصرية المطلوبة. يتميز هذا الجهاز ببنية ردود الفعل الموزعة (DFB) متعددة الكم (MQW)، مما يوفر استقرارًا استثنائيًا للطول الموجي، ونسبة كبت عالية للوضع الجانبي، وما يصل إلى 120 ميجاوات من طاقة خرج الألياف أحادية الوضع.

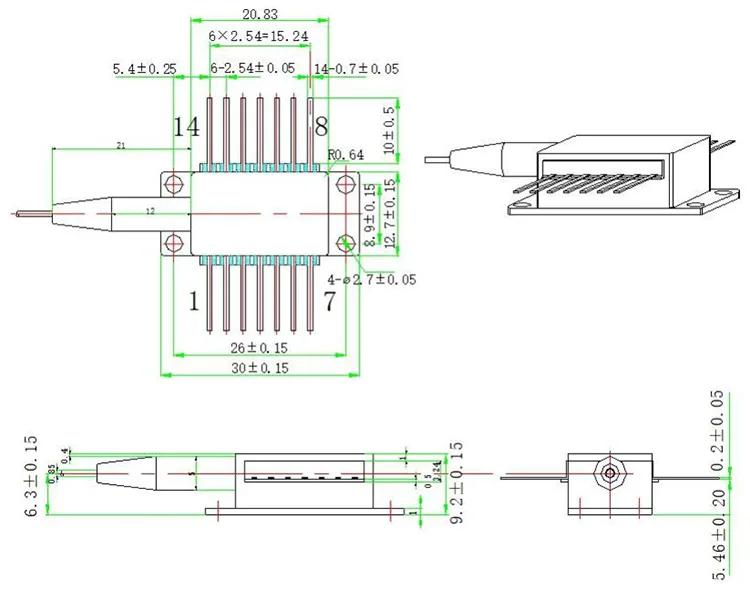

يقع هذا الليزر في حزمة فراشة قياسية ذات 14 سنًا مع مبرد TEC مدمج، وثرمستور، وعازل بصري، وصمام ثنائي ضوئي للشاشة، وهو متوافق مع معايير pinout OC-48. سواء بالنسبة لأنظمة الاختبار عالية الطاقة، أو شبكات استشعار الألياف الضوئية، أو أنظمة اتصالات الجيل التالي، توفر Box Optronics أداءً موثوقًا مدعومًا بمراقبة صارمة للجودة ودعم فني عالمي.
● طاقة خرج ضوئية عالية: تصل إلى 120 ميجاوات نموذجيًا (ألياف SM)
● هيكل DFB للبئر الكمي المتعدد (MQW) لتحقيق استقرار فائق للطول الموجي
● نسبة كبت الوضع الجانبي العالية (SMSR): أكبر من 35 ديسيبل نموذجيًا
● عازل بصري مدمج لحماية الانعكاس الخلفي
● مبرد TEC مدمج وثرمستور للتحكم الدقيق في الطول الموجي
● مراقبة الصمام الثنائي الضوئي لمراقبة الطاقة في الوقت الفعلي
● خيارات الألياف أحادية الوضع (SM) أو الألياف التي تحافظ على الاستقطاب (PM).
● موصل ألياف FC/APC قياسي (قابل للتخصيص)
● متوافق مع pinout OC-48، حزمة الفراشة ذات 14 سنًا المتوافقة مع معايير الصناعة
● أنظمة اختبار وقياس بصرية عالية الطاقة
● أجهزة إرسال واستقبال اتصالات الألياف الضوئية
● مصادر بذور المضخم البصري
● FMCW LiDAR
● مختبرات البحث والتطوير
● مراقبة العمليات الصناعية والتحكم فيها
|
المعلمة |
رمز |
حالة |
دقيقة. |
الأعلى. |
وحدة |
|
الليزر إلى الأمام الحالي |
لو |
الأسلحة الكيميائية |
- |
400 |
أماه |
|
الجهد العكسي |
الواقع الافتراضي |
الأسلحة الكيميائية |
- |
-2.0 |
V |
|
الجهد البيئي والتنمية المستدامة |
البيئة والتنمية المستدامة |
- |
500 |
- |
V |
|
درجة حرارة التشغيل |
قمة |
درجة حرارة القضية |
0 |
+70 |
℃ |
|
درجة حرارة التخزين |
TSTG |
درجة الحرارة المحيطة |
-40 |
+85 |
℃ |
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
lectC |
الأسلحة الكيميائية، 25 درجة مئوية |
1300 |
1310 |
1320 |
نانومتر |
|
طاقة الخرج البصري (SM) |
بي إف |
اس ام فايبر |
90 |
120 |
- |
ميغاواط |
|
طاقة الخرج البصري (PM) |
بي إف |
مساء الألياف |
70 |
90 |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
14 |
20 |
50 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
- |
250 |
400 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
- |
- |
3.0 |
V |
|
نسبة قمع الوضع الجانبي |
سمسر |
- |
35 |
- |
- |
ديسيبل |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
المجلس التنفيذي الجهد |
فتك |
- |
-2.5 |
- |
3.8 |
V |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
- |
3950 |
- |
K |
|

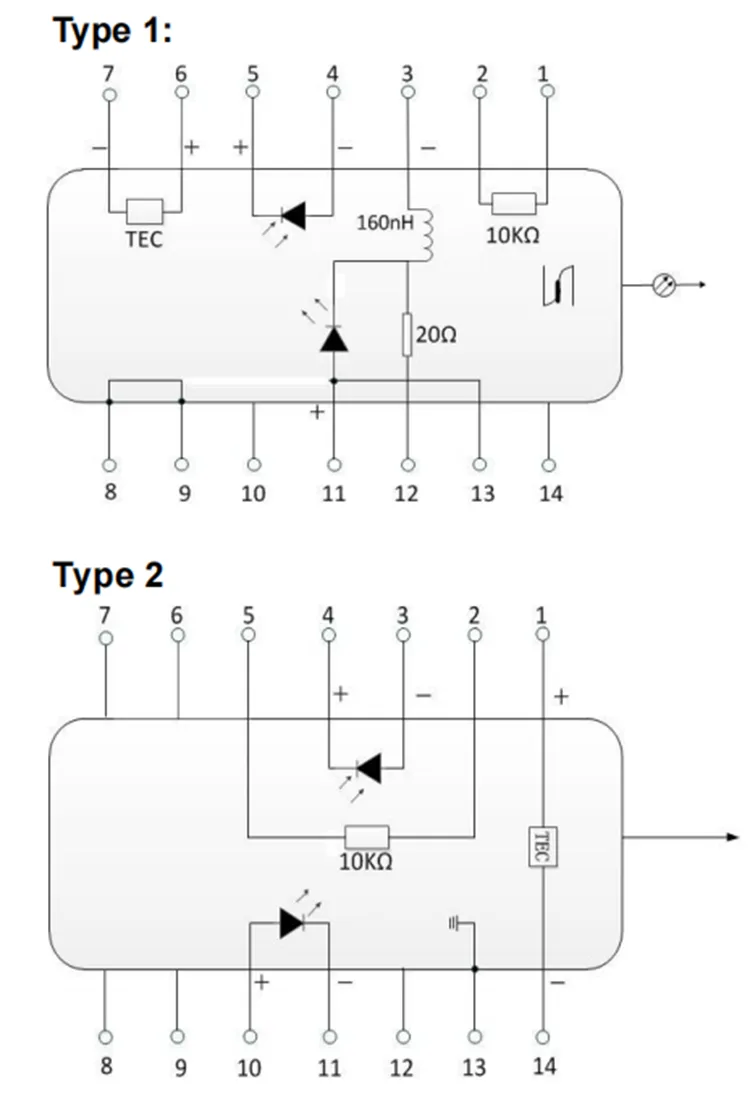

دبوس |
وصف |
دبوس |
وصف |
|
1 |
الثرمستور |
14 |
NC (لا يوجد اتصال) |
|
2 |
الثرمستور |
13 |
أنود الليزر (+) |
|
3 |
كاثود LD (-) |
12 |
كاثود الليزر (-) |
|
4 |
الأنود PD (+) |
11 |
أنود الليزر (+) |
|
5 |
كاثود PD (-) |
10 |
NC (لا يوجد اتصال) |
|
6 |
المجلس التنفيذي (+) |
9 |
أرض القضية |
|
7 |
المجلس التنفيذي (-) |
8 |
أرض القضية |
تعريف Pinout (النوع 2)
|
دبوس |
وصف |
دبوس |
وصف |
|
1 |
المجلس التنفيذي (+) |
14 |
المجلس التنفيذي (-) |
|
2 |
الثرمستور |
13 |
أرض القضية |
|
3 |
أنود مراقب PD (-) |
12 |
NC (لا يوجد اتصال) |
|
4 |
كاثود مراقب PD (+) |
11 |
كاثود الليزر (-) |
|
5 |
الثرمستور |
10 |
أنود الليزر (+) |
|
6 |
NC (لا يوجد اتصال) |
9 |
NC (لا يوجد اتصال) |
|
7 |
NC (لا يوجد اتصال) |
8 |
NC (لا يوجد اتصال) |
● ✓ أكثر من 10 سنوات من الخبرة الاحترافية في تصنيع صمامات الليزر الثنائية
● ✓ رقابة صارمة على الجودة مع اختبار 100% قبل الشحن
● ✓ أسعار تنافسية مع إمكانية توصيل كميات كبيرة مستقرة
● ✓ خيارات تخصيص مرنة للطول الموجي والطاقة والألياف والحزمة
● ✓ دعم فني 7 × 24 ساعة واستجابة سريعة
● ✓ عينة اختبار متاحة للتقييم
● ✓ نظام إدارة الجودة المعتمد ISO9001:2015
● ✓ الشحن العالمي مع خدمة التوصيل السريع DHL وUPS وFedEx
بفيلد - XXXX - XX - XX - X
|
مجال |
شفرة |
وصف |
|
سلسلة المنتجات |
بفيلد |
فراشة DFB ليزر ديود |
|
الطول الموجي |
1310 |
الطول الموجي المركزي 1310 نانومتر (تتوفر أطوال موجية أخرى) |
|
طاقة الإخراج |
1 ح |
طاقة عالية فئة 100 ميجاوات (10: 10 ميجاوات، 20: 20 ميجاوات، 1H: 100 ميجاوات) |
|
نوع الألياف |
سم / مساء |
SM: ألياف أحادية الوضع | م: الحفاظ على الاستقطاب الألياف |
|
موصل |
فا / سا |
اتحاد كرة القدم: FC/APC | SA: SC/APC | أخرى: طلب مخصص |
|
نوع بينوت |
1 / 2 |
النوع 1 | النوع 2 |
مثال: BFLD-1310-1HPM-FA2
1310 نانومتر، 100 ميجاوات DFB14-pin، صمام ثنائي ليزر الفراشة، ألياف PM، موصل FC/APC، دبوس خارجي من النوع 2
● الطول الموجي المركزي: 1270~1650 نانومتر (تتوفر أطوال موجية مخصصة)
● طاقة الإخراج: 10 ميجاوات، 20 ميجاوات، أخرى
● نوع الألياف: ألياف أحادية الوضع، ألياف تحافظ على الاستقطاب
● طول الألياف: 1 م، 1.5 م، 2 م (أطوال مخصصة)
● نوع الموصل: FC/APC، FC/UPC، SC/APC، LC/APC، ألياف عارية
● تكوين Pinout: النوع 1، النوع 2
للحصول على متطلبات مخصصة، يرجى الاتصال بفريق المبيعات لدينا:
البريد الإلكتروني: sales06@boxoptronics.com
هاتف: +86-13322933691
موقع الكتروني: www.boxphotonics.com
يتم شحن كل وحدة مع تقرير اختبار شامل يوثق معايير الأداء المقاسة. تحتوي ورقة الاختبار على مواصفات تفصيلية ومنحنيات الأداء وملاحظات الانتباه.
● تقرير اختبار فردي متضمن مع كل وحدة
● يتم توفير منحنيات طيفية والطاقة النموذجية
● EXW (Ex Works): يوصى به إذا كان لديك حساب DHL/UPS/FedEx. نحن نقوم بالشحن باستخدام حسابك؛ لا يتم تحصيل تكلفة الشحن من قبلنا.
● DAP (يتم التسليم في المكان): إذا لم يكن لديك حساب توصيل، فيمكننا ترتيب الشحن مع الشحن المدفوع مسبقًا.
● شروط أخرى: يرجى الاتصال بنا للمناقشة.
● PayPal: دفع سريع وآمن للعينات والطلبات الصغيرة
● T/T (تحويل مصرفي): طريقة الدفع القياسية لأوامر الإنتاج العادية
● ضمان التجارة على بابا: حماية آمنة للطلبات الخاصة بالمعاملات عبر الإنترنت مع ضمان المشتري
● شروط الدفع المرنة: قابلة للتفاوض بالنسبة للشركاء الاستراتيجيين أو على المدى الطويل
● الإنتاج القياسي: ~10 أيام عمل
● العناصر المتوفرة في المخزون: 2-3 أيام عمل للشحن
● التكوينات المخصصة: 15-20 يوم عمل
● الطلبات بالجملة: برجاء الاتصال لمعرفة جدول الإنتاج
● الشحن الدولي: 3-5 أيام عمل (DHL/UPS/FedEx Express)
● الخدمة العاجلة: متاحة عند الطلب (قد يتم فرض رسوم إضافية)
هذا الجهاز حساس للكهرباء الساكنة. مطلوب الالتزام الصارم بتدابير الحماية ضد الكهرباء الساكنة أثناء التعبئة والنقل والاستخدام. قد يؤدي عدم القيام بذلك إلى تلف دائم بالجهاز.
● احرص دائمًا على ارتداء حزام معصم مضاد للكهرباء الاستاتيكية عند التعامل مع الجهاز
● العمل على حصيرة مؤرضة بشكل صحيح ومضادة للكهرباء الساكنة
● تأكد من تأريض جميع المعدات بشكل صحيح
● تجنب لمس الدبابيس وموصل الألياف مباشرة
● استخدم مصدر تيار منظم ومنخفض الضوضاء
● تنفيذ الحد الحالي المناسب لمنع الضرر
● تجنب الزيادات المفاجئة في إمداد الطاقة وارتفاع الجهد
● لا تتجاوز مطلقًا الحد الأقصى للتصنيف الحالي للأمام
● قم دائمًا بتشغيل تبريد TEC قبل تطبيق تيار الليزر
● تجنب الانحناء المفرط للألياف
● لا تقم بسحب أو لف ضفيرة الألياف
● تنظيف موصلات الألياف قبل التوصيل
● استخدم دائمًا أغطية الغبار عندما لا يكون الموصل قيد الاستخدام
● افحص الوجه النهائي للألياف بحثًا عن أي تلف قبل الاستخدام
● قم بتثبيت الجهاز على المشتت الحراري المناسب للحصول على الأداء الأمثل
● تأكد من وجود اتصال حراري جيد بين العبوة والمشتت الحراري
● استخدم مادة الواجهة الحرارية (الشحم/الوسادة الحرارية) لنقل الحرارة بشكل أفضل
● العمل ضمن نطاق درجة الحرارة المحدد لضمان الموثوقية
● السماح بوقت كافٍ للإحماء لتثبيت الطول الموجي
تضمن شركة Box Optronics خلو هذا المنتج من العيوب في المواد والصناعة لمدة 12 شهرًا من تاريخ الشراء. خلال فترة الضمان، سنقوم بإصلاح أو استبدال المنتجات المعيبة وفقًا لتقديرنا، مجانًا.
الشروط التالية لا يغطيها الضمان المجاني:
● الأضرار الناجمة عن العوامل الطبيعية (البرق والفيضانات وما إلى ذلك) أو التأثيرات البيئية
● أعطال بسبب التشغيل غير السليم أو سوء الاستخدام من قبل المستخدم
● أضرار مادية واضحة ناجمة عن خطأ بشري
● محاولات التفكيك أو التعديل أو الإصلاح غير المصرح بها
● ملصقات الضمان المتغيرة أو غير الكاملة الموجودة على الهيكل
● التلف أو الخسارة أثناء النقل بعد الشحن
● الأضرار الناجمة عن تجاوز الحد الأقصى للتقييمات أو ظروف التشغيل
● وقت الاستجابة السريع: خلال 24 ساعة في أيام العمل
● استكشاف الأخطاء وإصلاحها عن بعد ودعم التطبيقات
● خدمة الصيانة المدفوعة متاحة بعد فترة الضمان
● خدمات استشارية فنية مخصصة
