1550.12 نانومتر ليزر DWDM DFB

تقدم شركة Box Optronics، وهي شركة متخصصة في تصنيع وتوريد المكونات الإلكترونية البصرية، ليزر DWDM DFB 1550.12 نانومتر (قناة ITU Grid Channel 34)، وهو ليزر تناظري عالي الأداء مصمم لشبكات البث CATV وأنظمة الاتصالات الضوئية المقيدة بالألياف. تتميز بتصميم شريحة تناظرية متقدمة، وطول موجة شبكة قياسي للاتحاد الدولي للاتصالات، وطاقة خرج بصرية تبلغ 10 ميجاوات أو 20 ميجاوات، وعازل بصري متكامل.
مع TEC المتكامل، والثرمستور، والصمام الثنائي الضوئي للشاشة من أجل طول موجي ثابت والتحكم في الطاقة، بالإضافة إلى خيارات الألياف أحادية الوضع أو الحفاظ على الاستقطاب مع موصل FC/APC، يوفر ليزر DWDM DFB هذا تكوينًا مرنًا لمعدات CATV الأمامية، وأنظمة نقل DWDM، وتطبيقات الاتصالات البصرية التناظرية. يدعم فريقنا الهندسي اختيار الطول الموجي المخصص عبر شبكة الاتحاد الكاملة (CH18–CH64)، ومستويات طاقة الخرج المخصصة، وتكوينات الدبوس المخصصة لتلبية متطلبات تكامل النظام المحددة.

إرسال استفسار

وصف المنتج

نظرة عامة على المنتج-1550.12nm ليزر DWDM DFB

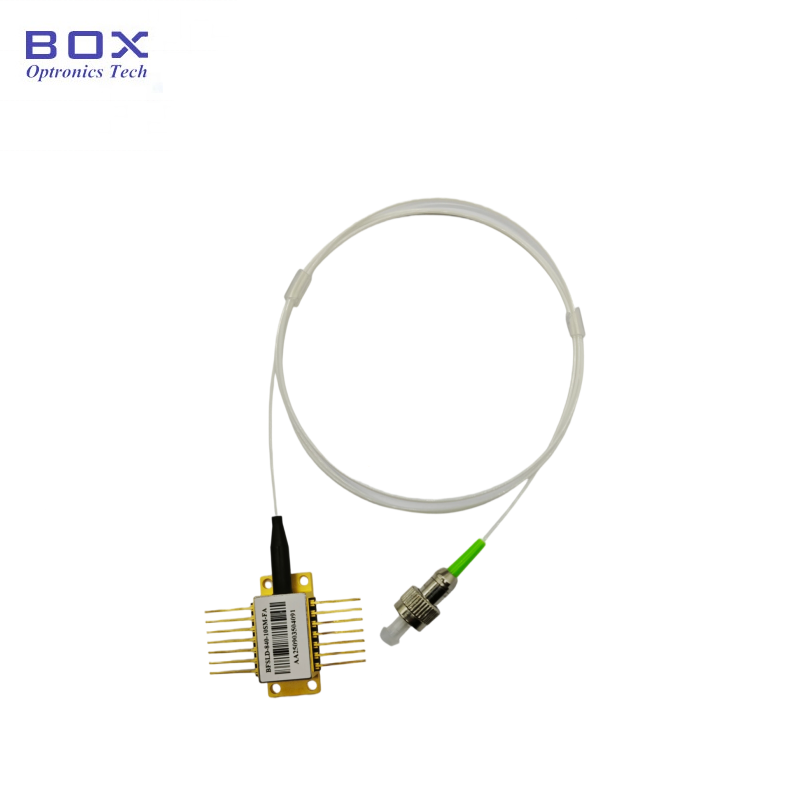

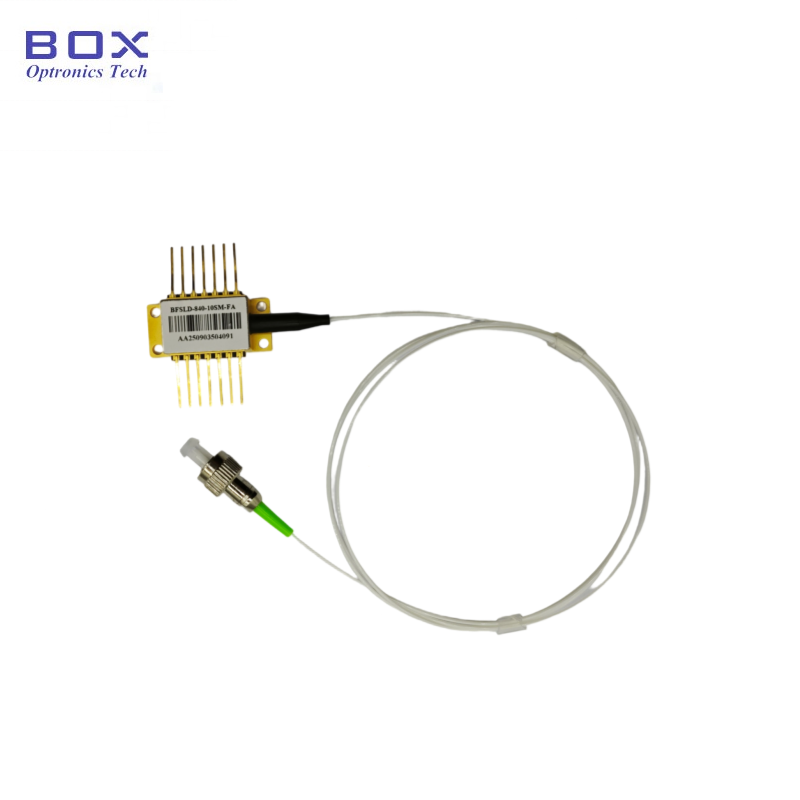

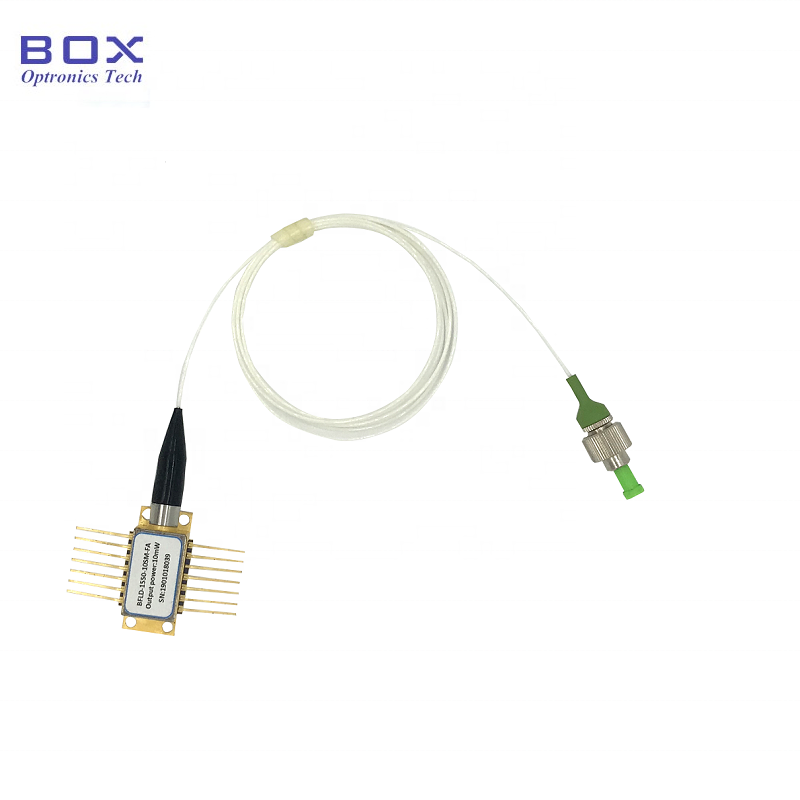

إن ليزر DWDM DFB 1550.12 نانومتر (موديل BFLD-CH34-XXSM-FA، ITU Grid Channel 34) عبارة عن صمام ثنائي ليزر ذي ردود فعل موزعة ومزود بـ 14 سنًا مصمم خصيصًا لنقل CATV التناظري وتطبيقات الاتصالات البصرية DWDM. يعمل هذا الجهاز بالطول الموجي القياسي لشبكة الاتحاد الدولي للاتصالات البالغ 1550.12 نانومتر، ويوفر طاقة خرج ضوئية تبلغ 10 ميجاوات أو 20 ميجاوات من خلال ألياف أحادية الوضع أو تحافظ على الاستقطاب مع موصل FC/APC.

يقع الليزر في حزمة فراشة محكمة ذات 14 سنًا مع عازل مدمج، ومبرد كهروحراري (TEC)، وثرمستور 10 كيلو أوم، وصمام ثنائي ضوئي للمراقبة، ويوفر استقرار درجة الحرارة والطاقة عبر نطاق درجة حرارة التشغيل الكامل -40 درجة مئوية إلى +85 درجة مئوية. يتوفر تكوينان للدبابيس (النوع 1 والنوع 2) للتوافق مع تصميمات مختلفة للوحة النظام.

الميزات الرئيسية -1550.12nm ليزر DWDM DFB

· الطول الموجي لشبكة الاتحاد الدولي للاتصالات القياسية: 1550.12 نانومتر (القناة 34)، نطاق CH18 – CH64 الكامل اختياري

· طاقة خرج بصرية عالية: 10 ميجاوات أو 20 ميجاوات

· تصميم شريحة تناظرية متقدمة مُحسّنة لنقل الكيبل التلفزيوني

· نسبة قمع الوضع الجانبي العالية: SMSR ≥30dB

· عازل بصري مدمج: عزل ≥30 ديسيبل عند 25 درجة مئوية

· فقدان الإرجاع البصري العالي: ≥40 ديسيبل

· نطاق ترددي واسع للتشكيل: 2.5 جيجا هرتز نموذجيًا

· حزمة الفراشة المحكم ذات 14 سنًا مع TEC وثرمستور مدمجين

· صمام ثنائي ضوئي مدمج لمراقبة الطاقة

· خيارات الألياف: ألياف أحادية الوضع SMF-28e أو ألياف تحافظ على الاستقطاب PMF-1550

· موصل FC/APC قياسي، ضفيرة بطول 1.0 متر (أنبوب سائب 900 ميكرومتر)

· نطاق درجة حرارة التشغيل الواسع: -40 درجة مئوية إلى +85 درجة مئوية

· تكوينان للدبابيس (النوع 1 / النوع 2) لمرونة التصميم

التطبيقات النموذجية-1550.12nm ليزر DWDM DFB

· شبكات البث الكيبل التلفزيوني وأنظمة الإرسال الرئيسية

· الشبكات ذات موارد الألياف المحدودة (تعدد إرسال الطول الموجي)

· مركز تلفزيون الكابل ومعدات التوزيع

· وحدات الإرسال الضوئية للترددات اللاسلكية التناظرية عبر الألياف

· أجهزة اختبار وقياس الألياف البصرية

· توزيع إشارات الأقمار الصناعية والترددات اللاسلكية عبر الألياف

· البحث والتطوير في مختبرات الاتصالات البصرية

· دمج OEM في الكيبل التلفزيوني ومعدات الاتصالات

مواصفات المنتج-1550.12nm ليزر DWDM DFB

الحد الأقصى للتقييمات المطلقة

المعلمة	رمز	حالة	تصنيف	وحدة
الليزر إلى الأمام تيار مستمر	-	60 ثانية	150	أماه
متوسط طاقة إدخال التردد اللاسلكي	-	-	62	ديسيبل ميلي فولت
PD الجهد العكسي	VRPD	الأسلحة الكيميائية	10	V
LD الجهد العكسي	VRLD	الأسلحة الكيميائية	1	V
الجهد البيئي والتنمية المستدامة	-	HBM: R = 1500Ω، C = 100pF	±500	V
المجلس التنفيذي الانتقالي الحالي	ITEC	الأسلحة الكيميائية	±1.5	A
درجة حرارة التشغيل	قمة	درجة حرارة القضية	-40 ~ +85	درجة مئوية
درجة حرارة التخزين	TSTG	درجة الحرارة المحيطة	-40 ~ +85	درجة مئوية

الخصائص الكهربائية الضوئية (T = 25 درجة مئوية، IF = IOP)

المعلمة	رمز	حالة الاختبار	دقيقة.	اكتب.	الأعلى.	وحدة
الطول الموجي التشغيلي	λ	شبكة الاتحاد الدولي للاتصالات CH34	-	1550.12	-	نانومتر
طاقة الإخراج الضوئية	بي إف	اس ام فايبر	6	-	20	ميغاواط
العتبة الحالية	إيث	25 درجة مئوية	-	-	20	أماه
التشغيل الحالي	IOP	-	-	-	120	أماه
جهد التشغيل	VOP	25 درجة مئوية	-	-	2.5	V
نسبة قمع الوضع الجانبي	سمسر	-	30	-	-	ديسيبل
فقدان العودة البصرية	أورل	-	40	-	-	ديسيبل
العزلة البصرية	ايزو	25 درجة مئوية	30	-	-	ديسيبل
نسبة انقراض الاستقطاب	إير	الألياف PM	18	-	-	ديسيبل
MPD التيار المظلم	بطاقة تعريف	IOP = 0 مللي أمبير، VRM = 5 فولت	-	-	0.2	ميكروأ
MPD الحالي/انتاج الطاقة	-	دورة تنظيم الجهد = 5 فولت	10	-	200	مللي أمبير/واط
المجلس التنفيذي الجهد	فتيك	-	-2.5	-	3.8	V
تعديل عرض النطاق الترددي	الأسلحة البيولوجية	-	-	2.5	-	غيغاهيرتز
مقاومة الثرمستور	RTH	25 درجة مئوية	9.5	10	10.5	ك أوم
الثرمستور ب القيمة	β	25 درجة مئوية/80 درجة مئوية	-	3950	-	K
نسبة الناقل إلى الضوضاء	لجنة المصالحة الوطنية	-	55	-	-	ديسيبل
مركب من الدرجة الثانية	منظمات المجتمع المدني	-	-	-	-55	ديسيبل
فوز ثلاثي مركب	الحظر الشامل للتجارب	-	-	-	-64	ديسيبل

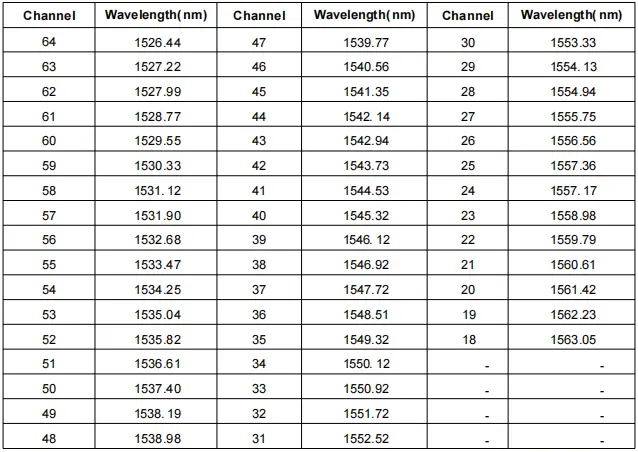

مرجع الطول الموجي لشبكة الاتحاد الدولي للاتصالات (قنوات مختارة)

ملاحظة: قنوات شبكة الاتحاد الدولي للاتصالات الكاملة CH18 – CH64 (1526.44 نانومتر – 1563.05 نانومتر) متاحة عند الطلب.

مواصفات الألياف الضوئية-1550.12nm ليزر DWDM DFB

المعلمة	وصف
نوع الألياف	SMF-28e (وضع واحد) أو PMF-1550 (صيانة الاستقطاب)
نوع ضفيرة	900μm أنبوب فضفاض
طول الضفيرة	1.0 ± 0.1 م
نوع الموصل	FC/APC (قياسي)، SC/APC أو أنواع أخرى متاحة
ملاحظة الألياف PM	محور بطيء من الألياف PM محاذاة لمفتاح الموصل

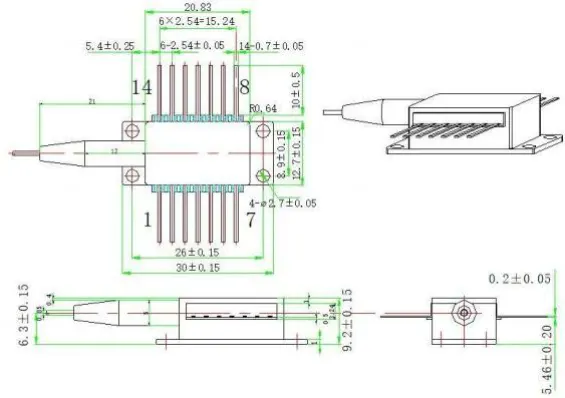

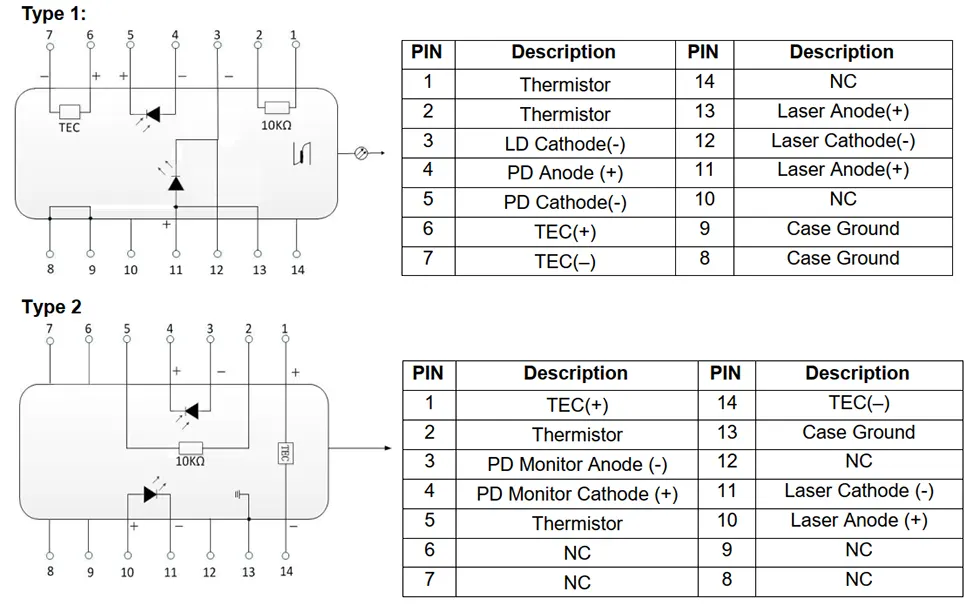

تعريف الحزمة والدبوس-1550.12nm ليزر DWDM DFB

طلب المعلومات-1550.12nm ليزر DWDM DFB

التسميات النموذجية

بفيلد - XXXX - XX - XX - XX (-X)

مثال: بفلد-CH34-10SM-FA

مجال	شفرة	وصف
نوع الليزر	بفيلد	سلسلة ديود ليزر DFB
الطول الموجي	دي دبليو دي إم/CHXX	شبكة DWDM ITU / رقم القناة المحدد
طاقة الإخراج	10/ مخصص	10 = 10 ميجاوات؛ 20 = 20 ميجاوات؛ مستويات الطاقة المخصصة المتاحة
نوع الألياف	سم / مساء	SM = وضع واحد؛ PM = الحفاظ على الاستقطاب
نوع الموصل	فا / سا / أخرى	اتحاد كرة القدم = FC/APC؛ SA = SC/APC؛ موصلات أخرى متاحة
دبوس خارج	خالي / 2	NULL = النوع 1 (افتراضي)؛ 2 = النوع 2

لماذا تختار أجهزة الليزر Box Optronics DWDM DFB؟

· تقنية شرائح الليزر DFB المثبتة مع تصميم تناظري محسّن لتطبيقات CATV

· اختبار وظيفي بنسبة 100% وفحص الاحتراق قبل الشحن

· دعم كامل للطول الموجي لشبكة الاتحاد الدولي للاتصالات (CH18–CH64) مع تسامح محكم مع الطول الموجي

· أسعار تنافسية مع توريد مباشر من المصنع

· كميات طلبات مرنة - دعم لكل من نماذج البحث والتطوير والإنتاج بكميات كبيرة

· خيارات التخصيص للطول الموجي والطاقة ونوع الألياف والموصل وتكوين الدبوس

· استقرار العرض على المدى الطويل لبرامج نشر وإنتاج شبكة CATV

· تغليف الفراشة المحكم مع TEC المتكامل للتشغيل الموثوق به في درجات الحرارة الواسعة

· الشحن الدولي عبر DHL/UPS/FedEx مع التتبع الكامل

الأسئلة المتداولة (الأسئلة الشائعة)

س: ما الفرق بين ليزر DWDM DFB وليزر DFB القياسي؟

ج: يجمع ليزر DFB الخاص بشبكة الاتحاد الدولي للاتصالات بين التحكم الدقيق في الطول الموجي والأداء التناظري المحسّن لـ CATV. ويتميز بتصميم شريحة ليزر محسّن لنسبة الناقل إلى الضوضاء العالية (CNR)، وأداء التشوه المنخفض (CSO/CTB)، والإخراج البصري المستقر.

بالمقارنة مع ليزر DFB القياسي المصمم بشكل أساسي للاتصالات الضوئية الرقمية، تم تحسين ليزر CATV DFB خصيصًا لتطبيقات التعديل التناظري حيث يكون أداء الخطية والضوضاء أمرًا بالغ الأهمية.

س: ما هي الأطوال الموجية المتاحة لشبكة الاتحاد الدولي للاتصالات؟

ج: نحن نقدم أطوال موجية لشبكة ITU-T من CH18 (1563.05 نانومتر) إلى CH64 (1526.44 نانومتر)، مما يغطي قنوات DWDM ذات النطاق C شائعة الاستخدام. تتوفر أطوال موجية مخصصة وفقًا لمتطلبات النظام المحددة.

س: ما هو الفرق بين خيارات الألياف SMF وPMF؟

ج: SMF-28e عبارة عن ألياف قياسية أحادية الوضع، ومناسبة لمعظم تطبيقات الاتصالات البصرية العامة والكيبل التلفزيوني حيث لا يكون الاستقطاب حرجًا. PMF-1550 عبارة عن ألياف تحافظ على الاستقطاب، ومصممة للأنظمة الحساسة للاستقطاب. بالنسبة للألياف PM، يتم محاذاة المحور البطيء مع مفتاح الموصل. اختر بناءً على متطلبات استقطاب النظام لديك.

س: لماذا يعتبر المعزل المدمج مهمًا لتطبيقات CATV؟

ج: قد تؤدي ردود الفعل الضوئية الناتجة عن انعكاسات الألياف أو المكونات البصرية إلى حدوث ضوضاء وعدم استقرار الطول الموجي وتدهور الإشارة في أنظمة النقل التناظرية. يعمل المعزل البصري المدمج على منع ردود الفعل الضوئية، مما يضمن طاقة إخراج مستقرة، وانخفاض مستوى الضجيج، وأداء نقل CATV موثوقًا.

س: ما هو الحد الأدنى لكمية الطلب (موك)؟

ج: موك هو 1 قطعة. نحن نؤيد كميات الطلب المرنة. يمكن توفير النماذج القياسية بكميات صغيرة لأغراض البحث والتطوير والنماذج الأولية، بالإضافة إلى كميات أكبر لنشر وإنتاج شبكة CATV. اتصل بفريق المبيعات لدينا للحصول على أسعار محددة بالكمية المطلوبة.

س: هل يمكنني الحصول على طول موجي أو طاقة أو تكوين موصل مخصص؟

ج: نعم، نحن نقدم خيارات تخصيص شاملة بما في ذلك الطول الموجي لشبكة الاتحاد الدولي للاتصالات (CH18-CH64)، ومستويات طاقة الخرج المخصصة ضمن 6-20 ميجاوات، وأنواع وأطوال الألياف البديلة، وأنواع الموصلات المختلفة (FC/APC، SC/APC، LC، وما إلى ذلك)، وتكوينات الدبوس المخصصة (النوع 1 أو النوع 2). اتصل بنا لإبلاغنا بمتطلباتك المحددة وسيقوم فريقنا الهندسي بمراجعة الجدوى وتقديم عرض أسعار.

ورقة البيانات وورقة الاختبار

ورقة البيانات

ورقة الاختبار

مهلة

· الوحدات القياسية (النماذج المتوفرة): 3 إلى 5 أيام عمل

· الإنتاج القياسي: 2 إلى 3 أسابيع

· الطلبات بالجملة: يرجى الاتصال بنا للحصول على جدول الإنتاج

· الطلبات المخصصة: 3 إلى 4 أسابيع

· الشحن الدولي: ~5 أيام عمل (DHL/UPS/FedEx Express)

ملاحظات العملية والتعامل معها

· ثنائيات الليزر عبارة عن أجهزة حساسة للتفريغ الكهروستاتيكي (ESD) - استخدم دائمًا حماية مناسبة من التفريغ الكهروستاتيكي (ESD) عند التعامل معها

· تجنب لمس الوجه النهائي للألياف والمكونات البصرية بأصابعك العارية لمنع التلوث

· قم بتخزين الأجهزة غير المستخدمة في عبوات آمنة من أجل البيئة المستدامة عند درجة حرارة التخزين الموصى بها (-40 درجة مئوية إلى +85 درجة مئوية)

· لا تتجاوز الحد الأقصى المطلق للتقييمات المحددة في ورقة البيانات

· استخدم دائمًا محرك الصمام الثنائي الليزري مع تحديد التيار والحماية من الجهد الزائد

· تمكين تثبيت درجة الحرارة TEC قبل تطبيق تيار محرك الليزر للحصول على الأداء الأمثل والموثوقية

· تجنب الانحناء المفرط لضفيرة الألياف لمنع تلف الألياف

· قم بتنظيف موصلات الألياف باستخدام أدوات التنظيف المناسبة قبل التزاوج لمنع التلف وفقدان الإدخال

· قد يؤدي تشغيل الليزر فوق التيار المقدر أو نطاق درجة الحرارة الخارجية إلى تقليل العمر الافتراضي والتسبب في ضرر دائم
