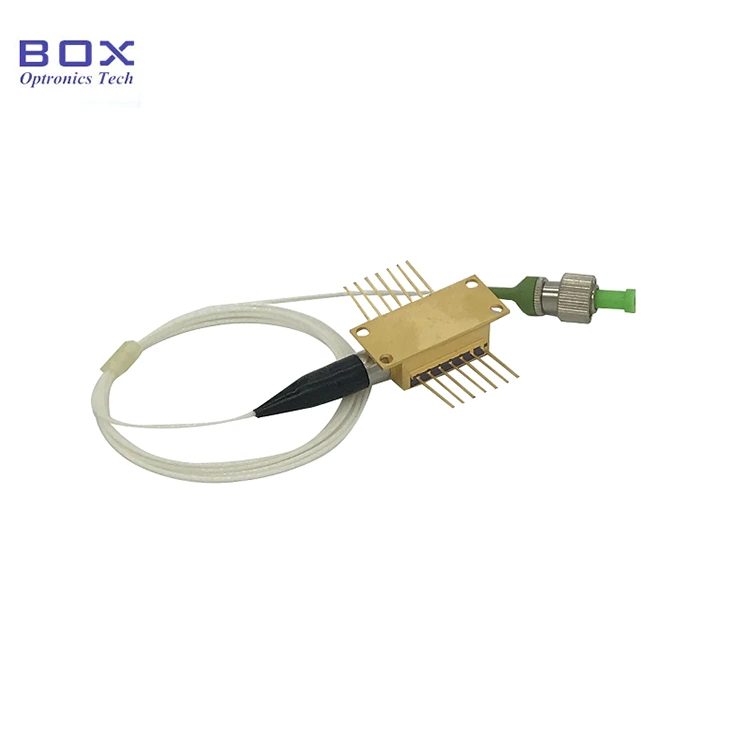

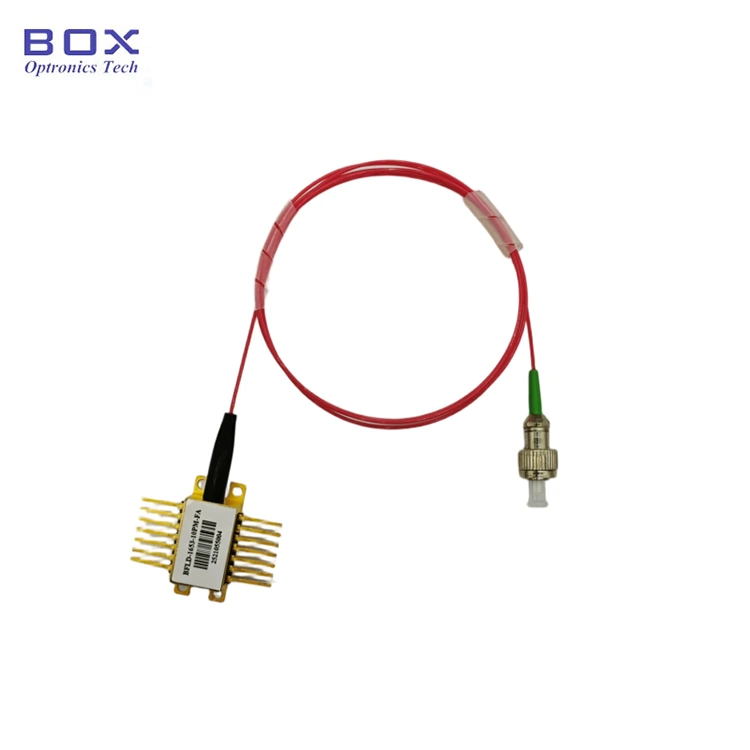

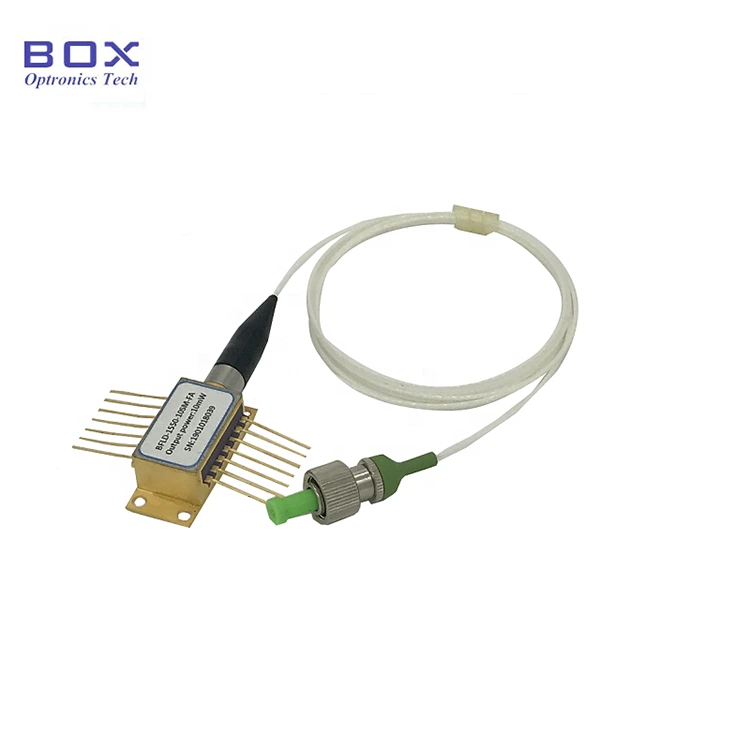

1064nm 200mW DFB فراشة ليزر ديود مع أ هيكل DFB متعدد الكم وحزمة فراشة ذات 14 سنًا. +/-2 نانومتر التسامح مع الطول الموجي. فهو يدمج TEC، والصمام الضوئي للشاشة، و الثرمستور، يدعم ألياف SM Hi1060 أو PM980، مع خرج نموذجي بقدرة 200 ميجاوات القوة. مثالية لمصدر البذور، والتحليل الطيفي، والاستشعار البصري. ملاحظة حماية البيئة والتنمية المستدامة، ولا تتجاوز الحد الأقصى للتقييمات المطلقة.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
مركز الطول الموجي |
lect ج |
TL=15～35°CW |
1062 |
1064 |
1066 |
نانومتر |
|
طاقة الإخراج الضوئية |
ص |
ليرة تركية = 25 درجة مئوية |
- |
200 |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
ليرة تركية = 25 درجة مئوية |
- |
45 |
70 |
أماه |
|
جهد التشغيل |
VOP |
IOP = 200 مللي أمبير (CW) |
- |
- |
2.5 |
V |
|
التشغيل الحالي |
إيوب |
IOP = 200 مللي أمبير (CW) |
- |
300 |
500 |
أماه |
|
-3dB العرض الطيفي |
Δ |
- |
- |
0.03 |
- |
نانومتر |
|
قمع الوضع الجانبي نسبة |
سمسر |
- |
- |
40 |
- |
ديسيبل |
|
نسبة انقراض الاستقطاب |
إير |
- |
18 |
- |
- |
ديسيبل |
|
درجة حرارة. الطول الموجي معامل |
Δω/ΔT |
- |
- |
0.08 |
- |
نانومتر/درجة مئوية |
|
استجابة MPD |
إيمون/بوب |
@-5V الجهد التحيز |
1 |
- |
30 |
ميكرو أمبير/ميغاواط |
|
مقاومة الثرمستور |
RTH |
- |
9.5 |
10 |
10.5 |
ك أوم |
● ألياف إس إم أو ضفيرة الألياف PM؛
● طاقة خرج عالية 200 ميجاوات؛
● موثوقية عالية
● 14 دبوس حزمة BTF مع كهروحرارية برودة ومراقبة الثنائي الضوئي.
● مصدر البذور لليزر.
● التحليل الطيفي.
● الاستشعار البصري.

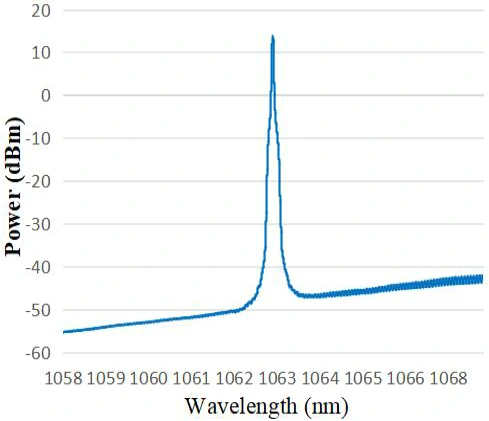

● الطيف النموذجي: 1064 نانومتر، +/- 2 نانومتر تحمل WL.
● التعريف الشخصي
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
1064nm 200mW DFB فراشة ليزر ديود |
1 |
|
2 |
تقرير اختبار المنتج |
1 |
*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1064: 1064 نانومتر |
30: 30 ميغاواط 60:60 ميجاوات 2 ساعة: 200 ميجاوات |
SM: وضع واحد PM: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة: 14PIN النوع 2 |
على سبيل المثال: BFLD-1064-2HPM-FA
(معلومات الطلب: 1064nm 200mW DFB الفراشة ليزر ديود، مع ألياف PM، موصل FC/APC، دبوس المضخة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
