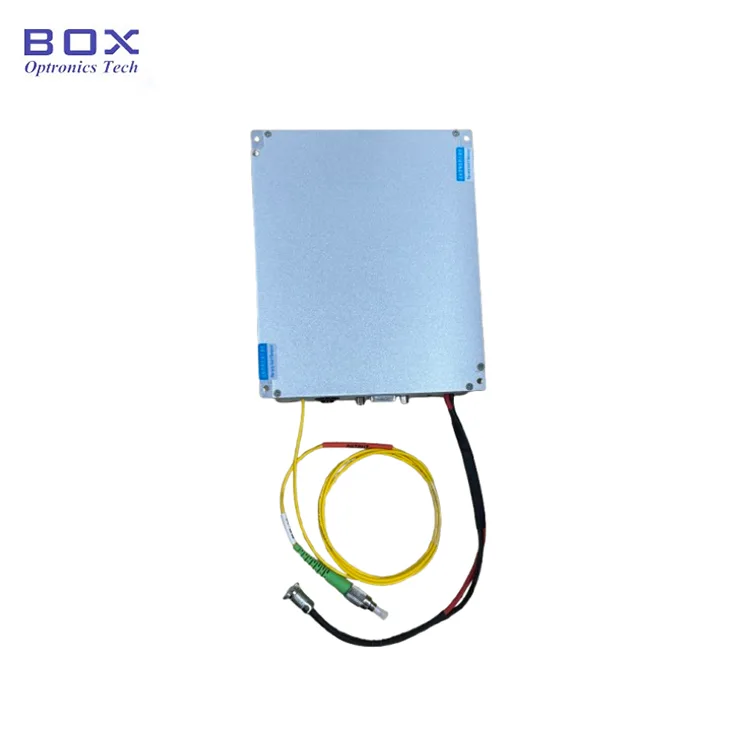

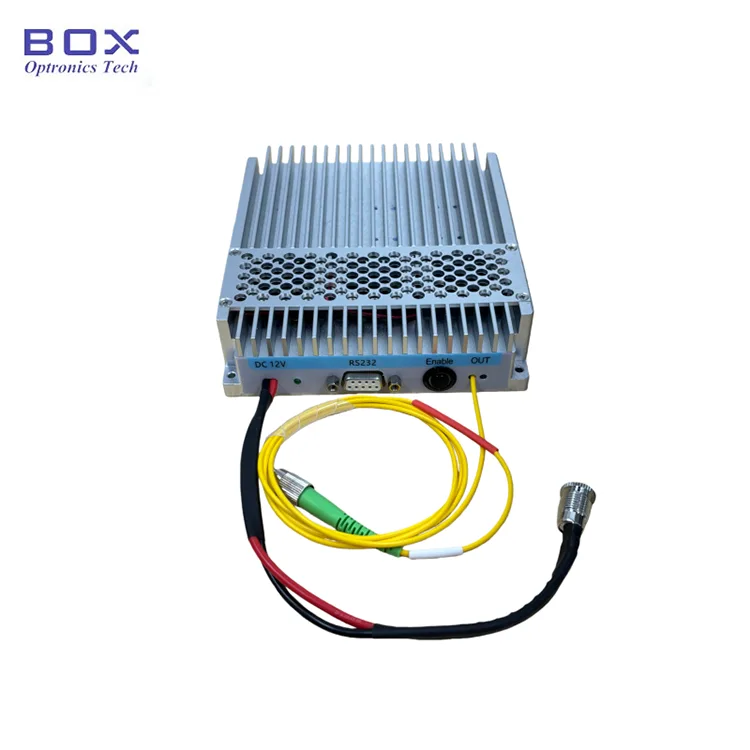

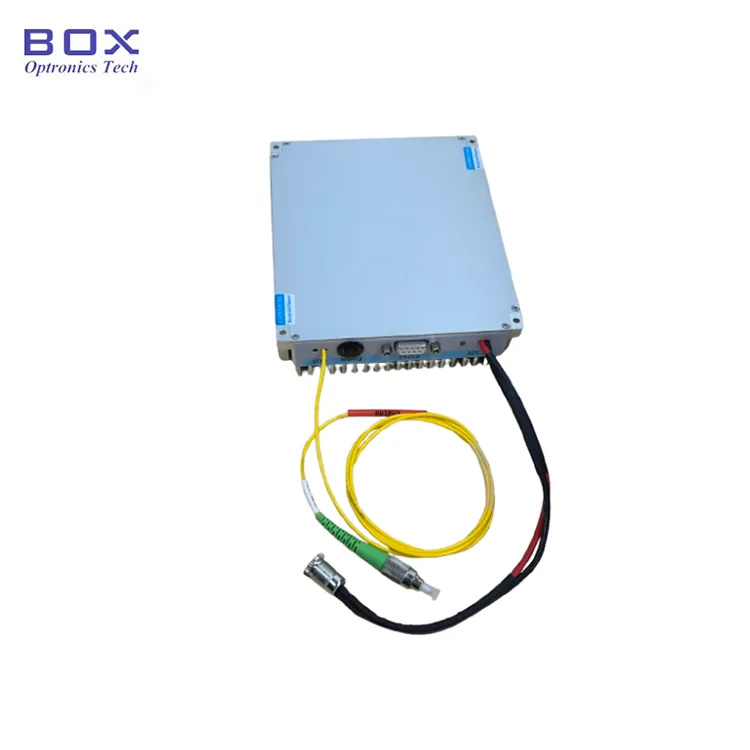

يستخدم الليزر المقترن بالألياف بقدرة 1550 نانومتر 1 واط ليزر بذور DFB مدمجًا مع وحدة بصرية ذات اكتساب عالي الطاقة لتحقيق إخراج ليزر بطول موجة واحد وعالي الطاقة. يتميز بدقة الطول الموجي العالية ونسبة قمع عالية للوضع الجانبي. تشمل الخيارات الألياف أحادية الوضع أو الألياف التي تحافظ على الاستقطاب؛ توفر الوحدة طاقة خرج عالية مع تيار قابل للتعديل، وانبعاث ضوء فوري عند تشغيل الطاقة، وتشغيل سهل الاستخدام، مما يجعلها مثالية للاستخدام المختبري من قبل الباحثين.
|
حدود |
وحدة |
قيم |
ملحوظات |
|||||
|
نطاق الطول الموجي |
نانومتر |
1550 |
|
|||||
|
دقة الطول الموجي |
نانومتر |
±0.5 |
|
|||||
|
عرض الخط الطيفي |
نانومتر |
.10.1 |
|
|||||
|
نسبة قمع الوضع الجانبي (SMSR) |
ديسيبل |
≥50 |
|
|||||
|
وضع التشغيل |
- |
الأسلحة الكيميائية |
|
|||||
|
طاقة الإخراج |
ديسيبل |
30 |
33 |
37 |
40 |
41 |
43 |
1 ~ 20 واط |
|
نطاق تنظيم الطاقة |
- |
10%~100% |
|
|||||
|
عدم استقرار الطاقة الضوئية |
ديسيبل |
± ± 0.02 (15 دقيقة)؛ ± ± 0.05 (8 ساعات) |
± ± 0.5٪؛ ± ± 1.2٪ |
|||||
|
حالة الاستقطاب |
- |
عشوائي |
الاستقطاب الخطي |
|
||||
|
نسبة انقراض الاستقطاب (PER) |
ديسيبل |
- |
≥23 |
|
||||
|
ألياف ضفيرة ونوع الموصل |
- |
سمف-28 |
PM1550 |
FC/APC |
||||
|
واجهة الاتصالات |
- |
شاشة تعمل باللمس/DB9 أنثى (RS232) |
الفوق |
|||||
|
DB9 أنثى (RS232) |
الوحدة النمطية |
|||||||
|
مزود الطاقة |
- |
تيار متردد 100 ~ 240 فولت، <150 وات |
الفوق |
|||||
|
تيار مستمر 12 فولت، <60 وات |
الوحدة النمطية |
|||||||
|
أبعاد |
مم |
30 ~ 33dBm: 255 (عرض) × 322 (عمق) × 115 (ارتفاع) |
ب2 |
|||||
|
37 ~ 43dBm: 376 (عرض) × 340 (عمق) × 112 (ارتفاع) |
ب3 |
|||||||
|
30 ~ 33dBm: 150 (عرض) × 125 (عمق) × 21.5 (ارتفاع) |
م21 |
|||||||
|
30 ~ 33dBm: 150 (عرض) × 125 (عمق) × 31.5 (ارتفاع) |
م31 |
|||||||
|
37 ~ 40dBm: 139 (عرض) × 235 (عمق) × 70 (ارتفاع) |
م70 |
|||||||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|||||
|
الرطوبة التشغيلية |
- |
0~70% |
|
|||||
● بذور DFB + بنية مرحلة اكتساب الطاقة العالية التي توازن بين عرض الخط والطاقة؛
● استقرار استثنائي في الطاقة للتشغيل المستمر لمدة طويلة؛
● خيارات الألياف SM وPM لتكامل النظام المرن؛
● حزم الطاولة والوحدات النمطية للتكامل مع المختبر وتصنيع المعدات الأصلية؛
● تعديل مستمر للطاقة بنسبة 10%-100%.
● اختبار وأبحاث الاتصالات البصرية المتماسكة؛
● البصريات غير الخطية وتوليد الاستمرارية الفائقة؛
● مصدر ضوء جهاز إرسال LiDAR؛
● ضخ مضخم الألياف وتوصيفها.

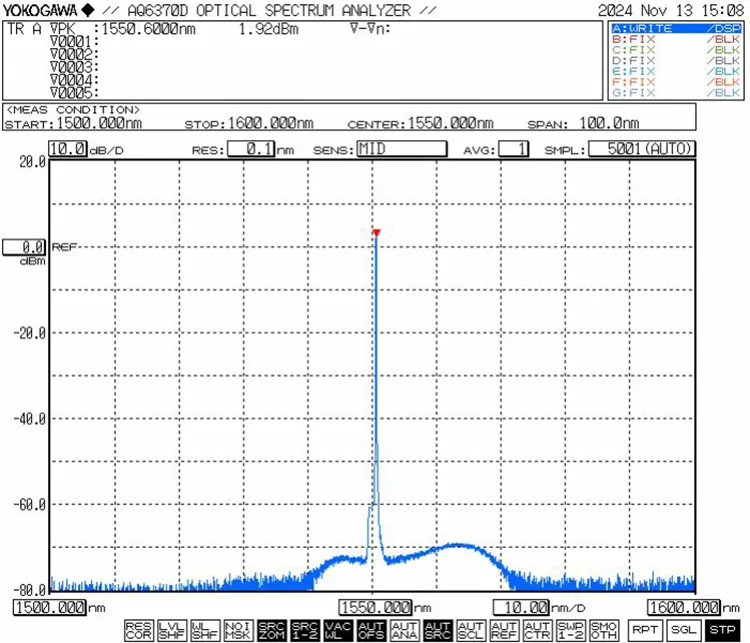

● المنحنى المميز النموذجي: 1550 نانومتر، عرض الخط ≥3 ميجا هرتز، Pavg = 20 وات

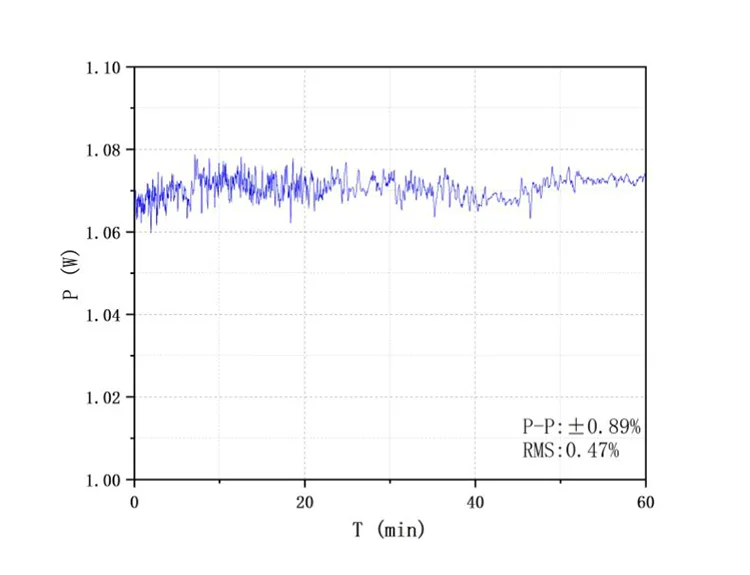

● قوة الليزر واستقرار الطاقة (اختبار استقرار الطاقة بقوة 1 وات)

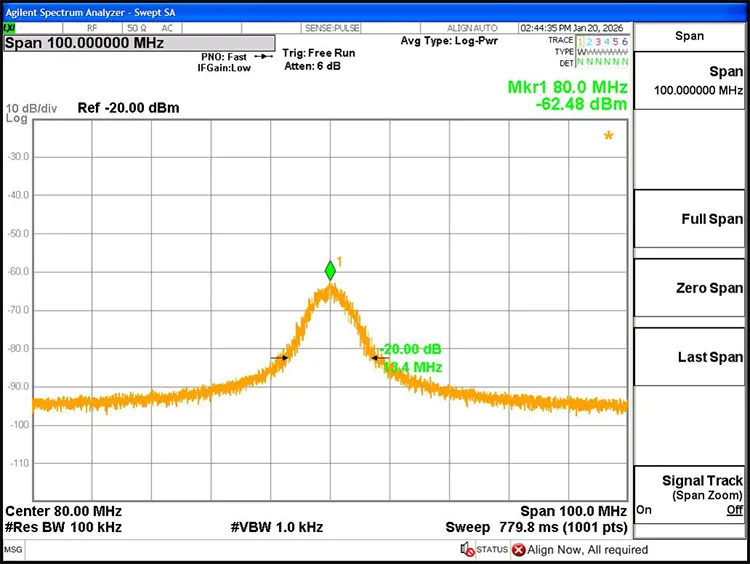

● عرض خط الليزر بمعدل 3 ديسيبل: 0.67 ميجا هرتز
|
فايبر ليزر |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
البعد |
|
هفل |
-XXXX |
-XX |
العشرين |
-X |
|
|
1550:1550 نانومتر 1535 ~ 1565 نانومتر |
30: 30 ديسيبل 33: 33 ديسيبل 37: 37 ديسيبل 40: 40 ديسيبل 41: 41 ديسيبل 43: 43 ديسيبل |
سم: SMF-28e مساء: PM1550 |
M21: الوحدة النمطية M31: الوحدة النمطية M70: الوحدة النمطية ب: الفوق |
على سبيل المثال: HFL-1550-30-PM-M31
(معلومات الطلب: ليزر ألياف مقترن بقدرة 1550 نانومتر بقدرة 1 وات، طاقة خرج 1 وات (30 ديسيبل مللي متر)، ألياف PM1550، حزمة الوحدة).
● شروط الاقتباس
(1) إكسو
(2) داب
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
الخطوة 1. التفريغ: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة.
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر الضوء (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
محول الطاقة (اختياري) |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
الخطوة 2. مصدر الطاقة: يستخدم منفذ الطاقة واجهة DC5.5×2.1mm القياسية. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. يتوفر كابل طاقة موصل على شكل حرف U للتوصيل بمصدر طاقة التبديل عند الطلب وقت الشراء.
الخطوة 3. توصيل ألياف الإخراج: قم بإزالة غطاء الغبار من موصل الألياف، وافحص الوجه النهائي بحثًا عن التلوث أو التلف، وتأكد من نظافته قبل الاتصال بأجهزة الألياف الأخرى أو معدات الاختبار. بالنسبة للطرز عالية الطاقة، يوصى بالربط الاندماجي.
Setp4. الاتصال بالكمبيوتر المضيف: استخدم كابل البيانات التسلسلي USB-RS232 المرفق لتوصيل الوحدة بالكمبيوتر. قم بتثبيت برنامج التشغيل التسلسلي المخصص (المقدم من Box Optronics) لتمكين الاتصال. بدون برنامج التشغيل، لا يمكن للبرنامج المضيف الاتصال بالوحدة.

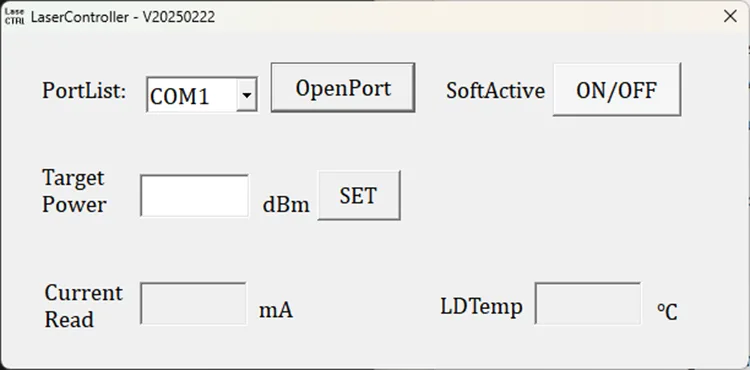

الخطوة5. برنامج التحكم: يسمح البرنامج المضيف بتعديل طاقة الإخراج والتحكم في إخراج الليزر عبر زر "SoftActive" (انظر مخطط الواجهة أدناه). يعرض البرنامج ضبط تيار المضخة، وطاقة الإخراج، وحالة مراقبة درجة الحرارة
الخطوة6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
● تجنب توصيل/فصل موصلات الألياف بشكل متكرر لمنع تراكم الغبار وتلف الواجهة النهائية.

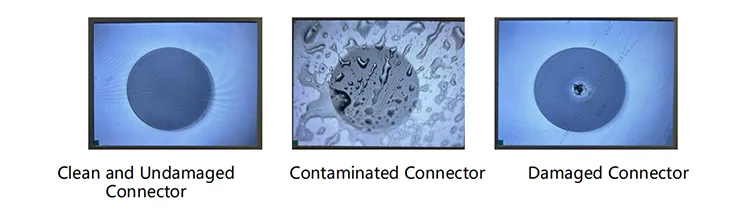

● نظف موصلات الألياف بمسح خالٍ من الوبر وافحصها باستخدام كاشف نهاية وجه الألياف قبل التوصيل. قم دائمًا بتوصيل/فصل الألياف بدون طاقة لتجنب حرق طرف الوجه. قم بتغطية الموصلات غير المستخدمة بأغطية الغبار.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. تخزينها في مكان جاف.
● عند الاستخدام على المدى الطويل، ضعه على المشتت الحراري.
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) أضرار مادية واضحة ناجمة عن خطأ بشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المتغيرة أو غير المكتملة على السكن.
(6) الضرر أو الخسارة أثناء النقل.
