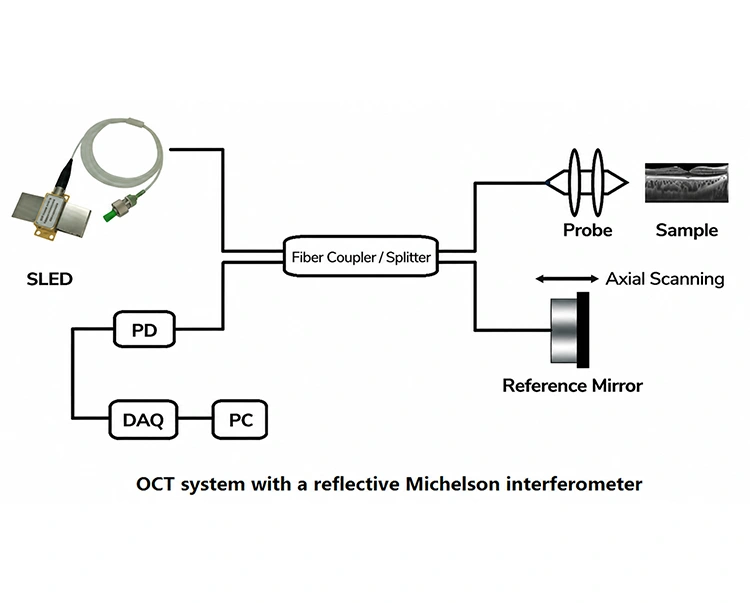

(1) يتم تقسيم الضوء المنبعث من مصدر عريض النطاق ومنخفض التماسك (مثل SLED) إلى شعاعين بواسطة مقسم الشعاع (أو قارنة الألياف)، ويدخل في الذراع المرجعي وذراع العينة، على التوالي.
(2) ينعكس الضوء الموجود في الذراع المرجعي مرة أخرى بواسطة مرآة.
(3) بعد أن يضيء الضوء الموجود في ذراع العينة الأنسجة أو المادة قيد الفحص، يعود الضوء المتناثر من أعماق مختلفة.
(4) يتم إعادة تجميع الحزمتين عند مقسم الحزمة؛ يتم إنشاء إشارة التداخل فقط عندما يقع اختلاف المسار البصري بين الذراعين ضمن طول التماسك لمصدر الضوء. يضمن طول التماسك القصير هذا الدقة المحورية العالية للنظام.
(5) من خلال مسح موضع المرآة المرجعية أو استخدام مسح التردد للحصول على إشارات التداخل، يمكن للنظام إعادة بناء صور مقطعية ثنائية أو ثلاثية الأبعاد لطبقة العينة بطبقة.
|
عنصر |
وصف الوظيفة |
|
مصدر ضوء SLED |
يوفر ضوءًا منخفض التماسك عريض النطاق، ويعمل كمصدر الضوء الأساسي لنظام OCT لتحقيق دقة محورية عالية؛ تعمل عادة في نطاق الأشعة تحت الحمراء القريبة من 800-1550 نانومتر. |
|
مقرنة الألياف / الخائن |
يقسم مصدر الضوء إلى ذراع عينة وذراع مرجعي، ويجمع إشارات الصدى من كلا الذراعين في الكاشف. |
|
دقق |
يركز شعاع الضوء على سطح العينة أو داخلها، ويجمع الإشارات الضوئية المنعكسة/المتناثرة من أعماق مختلفة. |
|
مرآة مرجعية |
يوفر مسارًا بصريًا مرجعيًا ثابتًا. إنه يغير طول المسار البصري للذراع المرجعي من خلال المسح المحوري الدقيق، ويحقق مطابقة إشارة التداخل مع الضوء المنعكس من أعماق العينة المختلفة، ويكمل المسح الدقيق. |
|
بي دي |
يكتشف الإشارات الضوئية المتداخلة من ذراع العينة والذراع المرجعي. |
|
نظام الحصول على البيانات (دق) |
يحول الإشارات الكهروضوئية إلى إشارات رقمية للمعالجة والتخزين في الوقت الحقيقي بواسطة الكمبيوتر. |
|
جهاز كمبيوتر |
يعالج إشارات التداخل المكتسبة عبر خوارزميات مثل تحويل فورييه السريع (FFT)، ويعيد بناء صور مقطعية ثنائية أو ثلاثية الأبعاد عالية الدقة للعينة. |

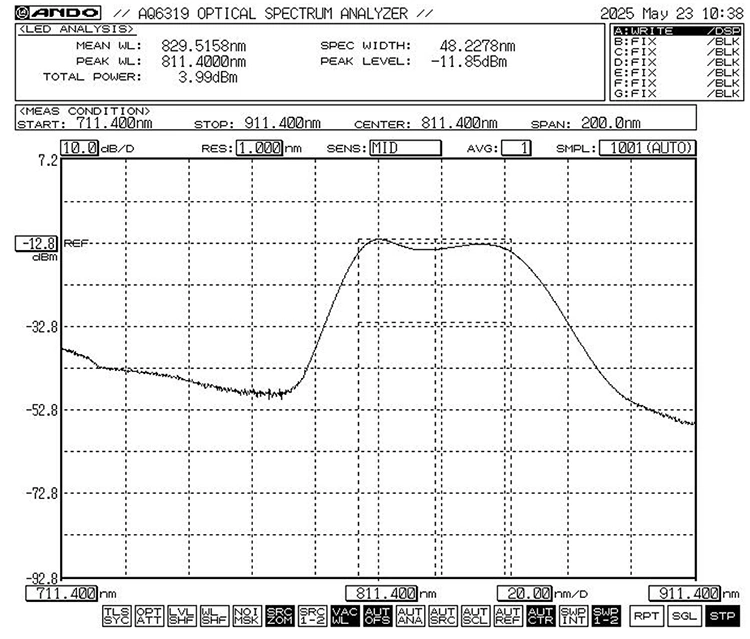

840nm 20mW SLED مصدر ضوء النطاق العريض
س 1: ما هو الطول الموجي (بالنانومتر) لمصدر ضوء النطاق العريض SLD المستخدم عادةً في OCT؟
A1: التصوير الطبي الحيوي → 800-1060 نانومتر؛

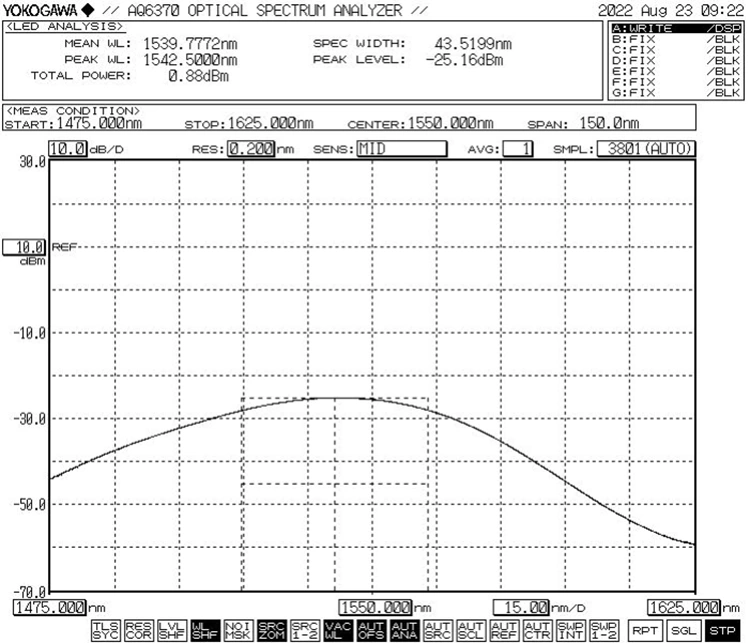

تطبيقات التفتيش الصناعي/الألياف الضوئية → 1300-1550 نانومتر.
Q2: هل يتطلب مصدر ضوء النطاق العريض SLED عازلاً؟
A2: بالنسبة للتطبيقات الصناعية، من الضروري إجراء تقييم مستقل لحجم الطاقة الضوئية المنعكسة؛ إذا لزم الأمر، قد تكون هناك حاجة إلى عوازل متعددة.
Q3: هل تأتي مصادر ضوء SLD التي تقدمها مزودة بدائرة تشغيل مدمجة؟
ج3: نعم، نحن نقدم حلولًا معيارية تدمج شريحة الليزر ودائرة التشغيل و(اختياريًا) قارنة توصيل الألياف. وهذا يسمح بالاستخدام المباشر أو المزيد من تكامل النظام دون الحاجة إلى قيام العميل بتوصيل برنامج تشغيل خارجي.
-
