1. مقدمة لمصدر ضوء النطاق العريض SLED 840nm 20mW
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. الملحقات القياسية
6. دليل التشغيل الآمن
7. طلب المعلومات
8. ورقة البيانات وورقة الاختبار
9. شروط الاقتباس والدفع
10. المهلة الزمنية
11. ملاحظات التشغيل والصيانة
12. ضمان الجودة وخدمة ما بعد البيع

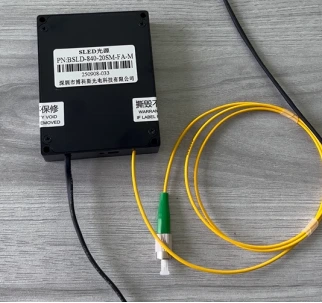

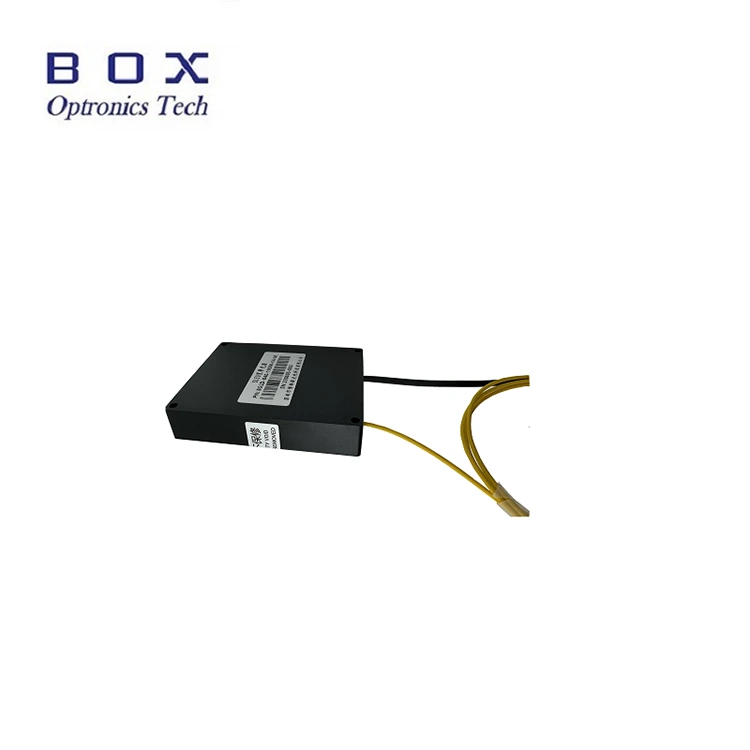

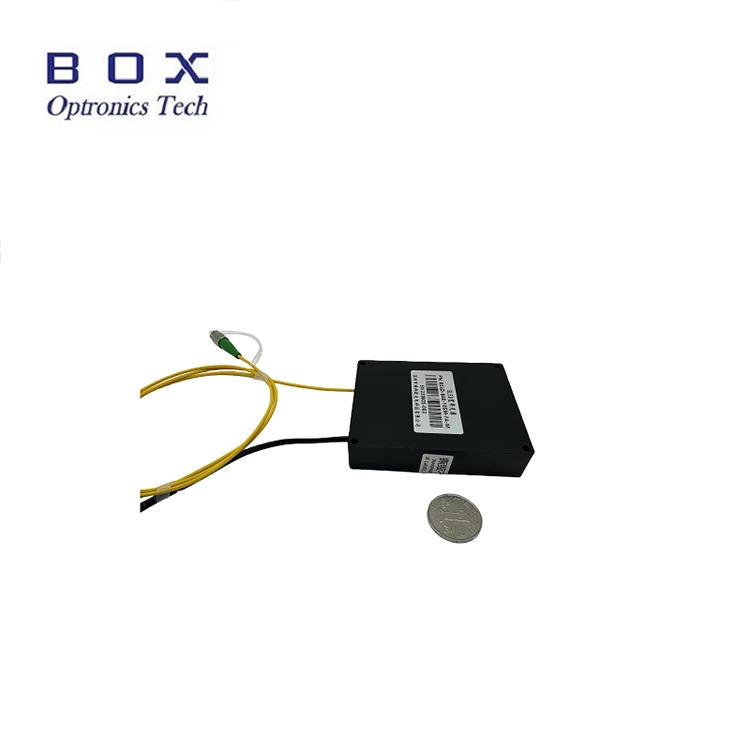

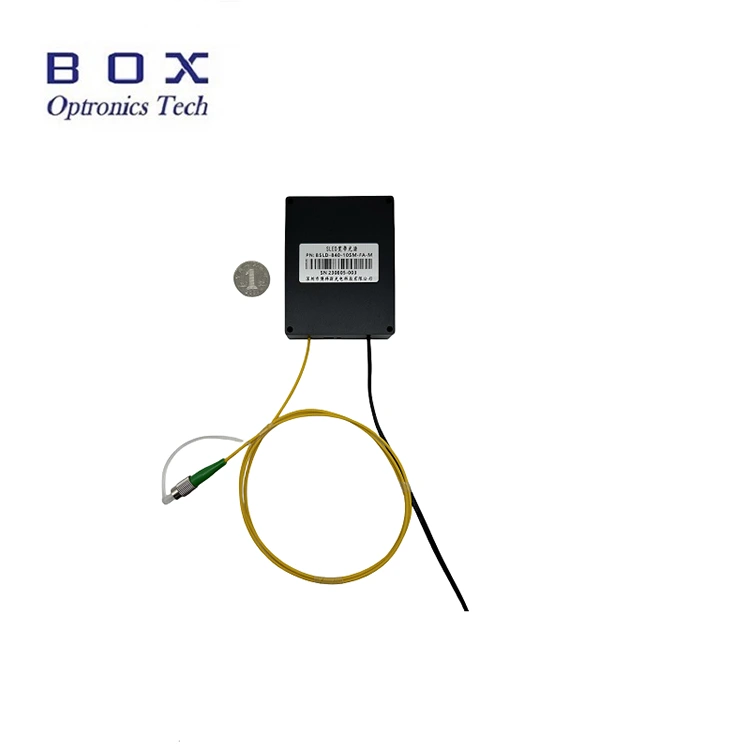

هذا هو مصدر ضوء SLED عريض النطاق 840 نانومتر 20 ميجاوات يعتمد تقنية الصمام الثنائي فائق الإضاءة، مع طاقة خرج تزيد عن 20 ميجاوات، وعرض نطاق -3 ديسيبل يزيد عن 45 نانومتر، وطيف مسطح، وتموج منخفض واستقرار ممتاز على المدى الطويل. وهو يدعم التكوينات الموضوعة على الطاولة والوحدات النمطية مع واجهة الاتصال وبرامج المراقبة للتكامل الصناعي والطبي. مناسب لـ OCT الصناعي واستشعار الألياف والتصوير الطبي. يرجى استخدامه مع الجهد الكهربي المقدر، والتحكم في درجة الحرارة والرطوبة، وضمان تبديد جيد للحرارة، وتجنب التحميل الزائد للإخراج والتلوث.
|
حدود |
وحدة |
قيم |
ملحوظات |
|
الطول الموجي التشغيلي |
نانومتر |
840 |
±20 |
|
طاقة الإخراج |
ميغاواط |
الحد الأدنى 20 |
840 نانومتر |
|
- عرض النطاق الترددي 3 ديسيبل |
نانومتر |
الحد الأدنى 45 / النوع 48 |
|
|
الاستقرار على المدى القصير |
ديسيبل |
± ± 0.02/15 دقيقة |
|
|
الاستقرار على المدى الطويل |
ديسيبل |
± ± 0.05 / 8 ساعات |
|
|
عازل بصري |
ديسيبل |
بدون |
الوحدة النمطية |
|
ألياف ضفيرة |
- |
CS780 |
FC/APC |
|
واجهة الاتصالات |
- |
شاشة تعمل باللمس/DB9 أنثى (RS485) |
الفوق |
|
- |
DB9 أنثى (RS485) |
الوحدة النمطية |
|
|
مزود الطاقة |
- |
تيار متردد 110 ~ 240 فولت، <30 وات |
الفوق |
|
- |
5VDC أو 12VDC، <15W |
الوحدة النمطية |
|
|
أبعاد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
مم |
70 (عرض) × 90 (عمق) × 18 (ارتفاع) |
الوحدة النمطية |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
رطوبة التشغيل |
% |
0~70% |
|
● تموج طيفي منخفض؛
● 20 ميجاوات طاقة خرج عالية؛
● تكوينات مزدوجة للوحدة/المنضدية مع مراقبة الاتصالات لسهولة التكامل؛
● يدعم تخصيص ألياف SM/PM لتناسب الأنظمة البصرية المختلفة.
● أكتوبر الصناعية.
● طب العيون أكتوبر.
● معايرة أجهزة الألياف وأنظمة اختبار المكونات السلبية.

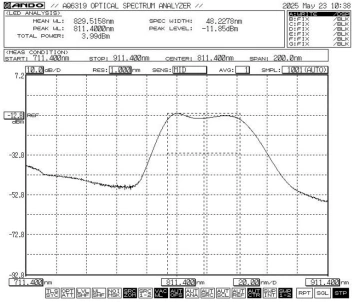

● الطيف النموذجي: -3 ديسيبل عرض النطاق الترددي الحد الأدنى 45 / النوع 48

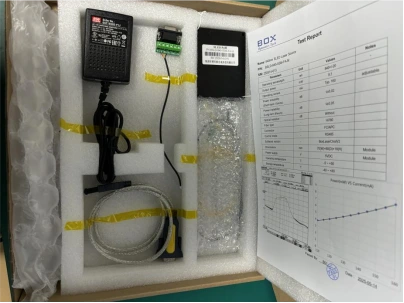

● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ضوء SLED (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
كابل المنفذ الأخضر |
1 |
|
4 |
محول الطاقة (اختياري) |
1 |
|
5 |
تقرير اختبار المنتج |
1 |
الخطوة 1.التفريغ: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر ضوء SLED، وكابل بيانات USB، وكابل المنفذ الأخضر، ومحول الطاقة، وتقرير الاختبار، وما إلى ذلك.
الخطوة 2.مصدر الطاقة: متصل بمصدر طاقة تحويل التيار المستمر أو مصدر طاقة منظم يلبي متطلبات مصدر الطاقة الخاص به. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (يتم توفير محول الطاقة وفقًا لمعايير الجهد المحلي.)
الخطوة 3.توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4.الاتصال بالكمبيوتر المضيف: استخدم كابل المنفذ الأخضر وكابل بيانات USB-RS485 DB9 لتوصيل مصدر ضوء النطاق العريض SLED 840nm 20mW والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لتحديد كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فلن يتمكن برنامج الكمبيوتر المضيف ووحدة مصدر الضوء من الاتصال والاتصال بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.
الخطوة5.برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في تيار LD ودرجة حرارة LD لمصدر ضوء النطاق العريض SLED 840nm 20mW. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر فوق الزر "فتح". (لتجنب حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)
الخطوة6.بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
|
مصدر SLD |
الطول الموجي |
طاقة الإخراج |
- عرض النطاق الترددي 3 ديسيبل |
نوع الألياف |
موصل |
البعد |
الجهد االكهربى |
|
بي إس إل دي |
-XXX |
-XX |
-XX |
العشرين |
-XX |
-X |
(X) |
|
مصدر ليزر SLD |
840: 840 نانومتر |
20: 20 ميغاواط |
5: 50 نانومتر |
سم: CS780 |
اتحاد كرة القدم: FC/APC |
م: الوحدة النمطية ب: الفوق |
الافتراضي: 5VDC ح: 12 فولت تيار مستمر |
على سبيل المثال: BSLD-840-205SM-FA-M
(معلومات الطلب: مصدر ضوء SLED واسع النطاق 840 نانومتر 20 ميجاوات، عرض النطاق الترددي -3 ديسيبل حوالي 50 نانومتر، مع ألياف SM CS 780، حزمة الوحدة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
(1) إكسو:
إذا كان لديك حساب DHL/UPS/FedEx، تقترح Box Optronics استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● تجنب توصيل/فصل موصلات الألياف بشكل متكرر لمنع تراكم الغبار وتلف الواجهة النهائية.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام كاشف نهاية وجه الألياف قبل التوصيل. قم دائمًا بتوصيل/فصل الألياف بدون طاقة لتجنب حرق نهاية الوجه. قم بتغطية الموصلات غير المستخدمة بأغطية الغبار.
● قم بتخزين الجهاز في بيئة جافة وخالية من الرطوبة.
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
