1030nm ASE مصدر ضوء النطاق العريض

جدول المحتويات

1. مقدمة 1030nm ASE مصدر ضوء النطاق العريض

2. التقنية المواصفات

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. دليل التشغيل الآمن

7. طلب ​​المعلومات

8. ورقة البيانات

9. شروط الاقتباس و الدفع

10. المهلة الزمنية

11. ملاحظات العملية و الصيانة

12. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

هذا مصدر ضوء عريض النطاق 1030 نانومتر ASE يعتمد على ليزر مضخة الألياف وأشباه الموصلات المطعمة بالإيتربيوم، بطول طيفي 1030 نانومتر التغطية، 10/20/30/50/100/500/1000 ميجاوات، طاقة الإخراج، والاستقطاب نسبة الانقراض منخفضة تصل إلى 0.2 ديسيبل. مجموعة كاملة من الملحقات متضمنة؛ user دليل المقدمة. انها مناسبة للألياف البصرية اختبار الأجهزة، وإنتاج صريف FBG، والتصوير الطبي، وما إلى ذلك.

المنتج المواصفات

ميزات المنتج

● طيفي التسطيح.

● طاقة الإخراج اختيارية وقابلة للتعديل.

● الطول الموجي طويل الأمد والطاقة مستقرة؛

● DB9 اتصالات أنثى (RS232) لسهولة التكامل.

تطبيقات المنتج

● الألياف الاستشعار.

● طبي التصوير؛

● الألياف اختبار الجهاز البصري.

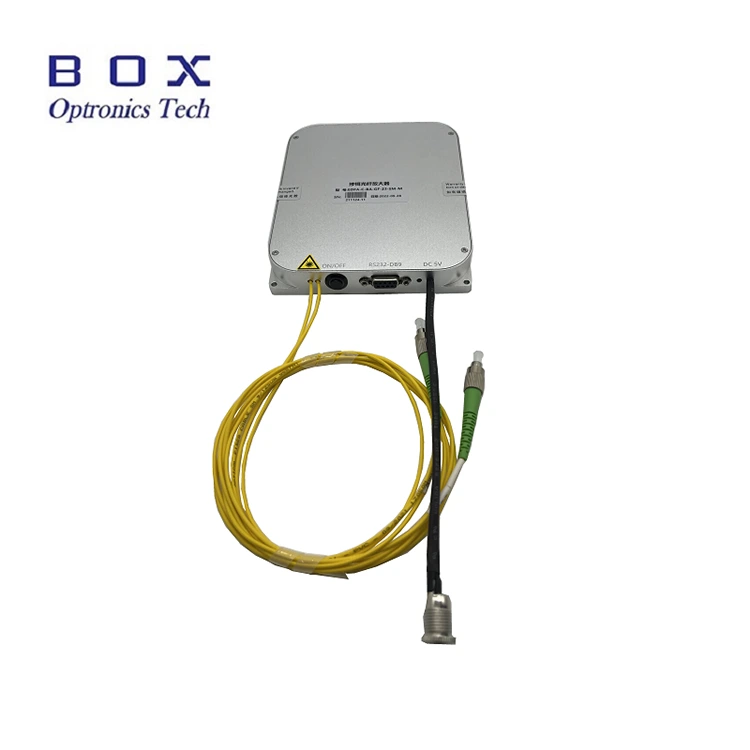

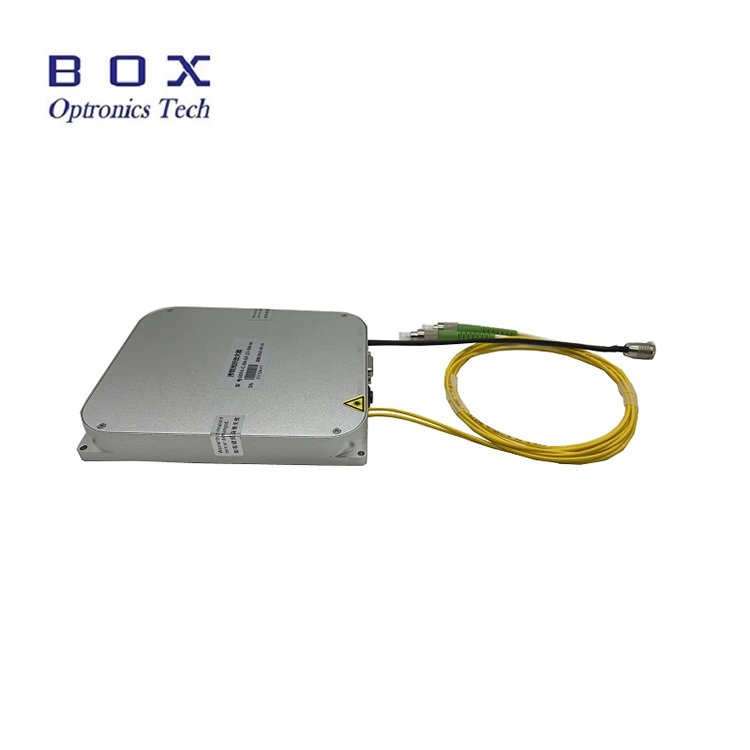

المنتج التفاصيل

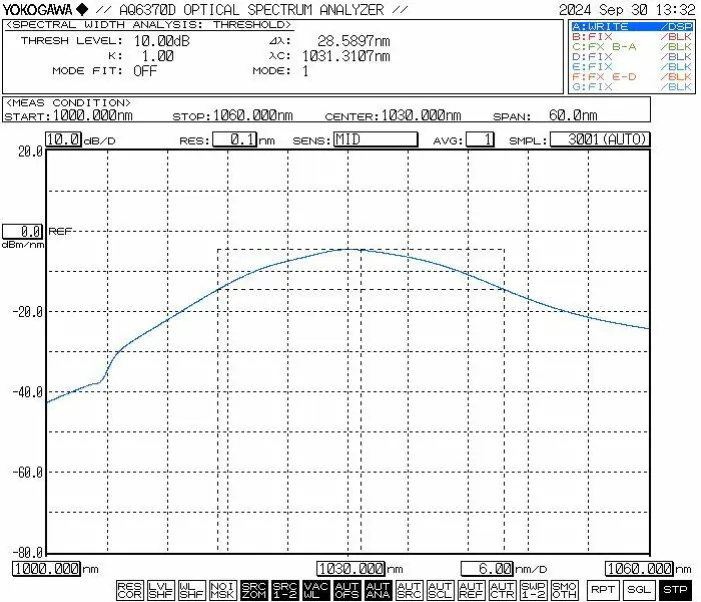

● الطيف النموذجي

● الملحقات القياسية

1. خطوات التشغيل - مصدر ضوء النطاق العريض 1030nm ASE

الخطوة 1. التفريغ والتجميع: من فضلك تحقق مما إذا كانت الملحقات كاملة

قبل التجميع.

الخطوة 2. توصيل وصلات وصل الألياف: مفتوح غطاء الغبار الموجود على موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث أو ضرر.

الخطوة 3. توصيل محول الطاقة و الكابل التسلسلي: قم بتوصيل وحدة مصدر الضوء ومحول الطاقة؛ اتصال وحدة مصدر الضوء والكمبيوتر باستخدام كابل إشارة USB-RS232. (ملاحظة: يحتاج الكمبيوتر إلى تثبيت برنامج تشغيل المنفذ التسلسلي أولاً. يمكن أن يكون السائق الموجودة على القرص المضغوط أو تم الحصول عليها من شركة Box Optronics.)

Setp4.Use: افتح مصدر الضوء مفتاح التنشيط ضوء مؤشر إخراج مصدر الضوء قيد التشغيل، وهناك مخرجات الطاقة الضوئية. في هذا الوقت، قيمة العمل الحالية والطاقة الضوئية هي المعلمات التي تم تعيينها بواسطة الكمبيوتر المضيف عند إيقاف التشغيل الأخير. يمكن أن يكونوا كذلك تم تعديله وحفظه في برنامج الكمبيوتر المضيف (فقط لإصدار الطراز مع قوة قابلة للتعديل).

الخطوة 5. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصله اتصال الألياف.

الطلب معلومات

على سبيل المثال: ASE-1030-5HSM-B

(معلومات الطلب: مصدر ضوء عريض النطاق 1030 نانومتر ASE، خرج 500 ميجاوات الطاقة، مع ألياف SM Hi1060، حزمة الفوق).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات

ورقة البيانات

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

(3) أخرى

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعضها في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

ملاحظات العملية و الصيانة

● قبل توصيل موصلات الألياف الضوئية، يجب التنظيف المتخصص يجب استخدام الأدوات لتنظيف الجوانب النهائية للموصلات بشكل كامل. بالإضافة إلى ذلك، ينبغي استخدام مفتش نهاية الوجه من الألياف بعناية فحص الأسطح للتأكد من خلوها تماماً من الغبار و الملوثات قبل توصيلها عبر شفة الألياف. أثناء التنظيف، من الضروري التأكد من فحص وتوصيل وجوه نهاية الألياف الضوئية أن مصدر الضوء في حالة معطلة؛ لا ينبغي تحت أي ظرف من الظروف يتم تنفيذ هذه العمليات أثناء انتقال الضوء. بمجرد الاستخدام اكتمل وتم فصل الموصل عن الألياف الضوئية الأخرى الموصلات، يجب أن يكون موصل الألياف مزودًا بغطاء واقي من الغبار.

● نماذج مصدر ضوء ASE ذات النطاق العريض بقدرة خرج تبلغ 200 ميجاوات أو قد يتميز الجزء العلوي بضفيرة إخراج منتهية بموصل FC/APC. ومع ذلك، فإن هذا الموصل مخصص فقط لطاقة الإخراج التي يبدأها المستخدم المراقبة (عن طريق الاتصال بمقياس الطاقة الضوئية) أو للتواصل مع ميزاء الألياف المنتهي بـ FC لتوجيه مخرج الليزر إلى المساحة الحرة. ذلك يُنصح بشدة بعدم استخدام محول شفة لمزاوجة هذا مباشرة موصل مع أسلاك التوصيل المصنوعة من الألياف أو الأجهزة الأخرى المملوكة للمستخدم؛ القيام بذلك يحمل خطرًا كبيرًا بإتلاف كل من موصل الألياف والجهاز وحدة مكبر الصوت نفسها إذا كان التوصيل البيني مع الألياف الأخرى مطلوبًا، فهو كذلك يوصى باستخدام الربط الانصهار؛ علاوة على ذلك، تأكد من أن أنواع الألياف التي يتم توصيلها متوافقة بشكل متبادل.

● يُنصح بشدة بعدم إدخال أو إزالة الملف بشكل متكرر موصلات الألياف الضوئية في منفذ الإخراج، لمنع الغبار التلوث - الذي يمكن أن يؤدي إلى زيادة فقدان الإدراج - أو حرق الوجه النهائي لموصل الألياف.

● عند بدء التشغيل، تأكد أولاً من أن كلاً من مفتاح الطاقة و تم إيقاف تشغيل المفتاح، ثم قم بتوصيل مصدر الطاقة. عند إيقاف التشغيل، قم أولاً بإيقاف تشغيل المفتاح، ثم افصل مصدر الطاقة فقط بعد ذلك انطفأ ضوء مؤشر الإخراج. لا تقطع الطاقة مباشرة العرض أثناء تشغيل مصدر الضوء.

● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. ذلك يجب أن يتم تخزينها في مكان جاف.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
