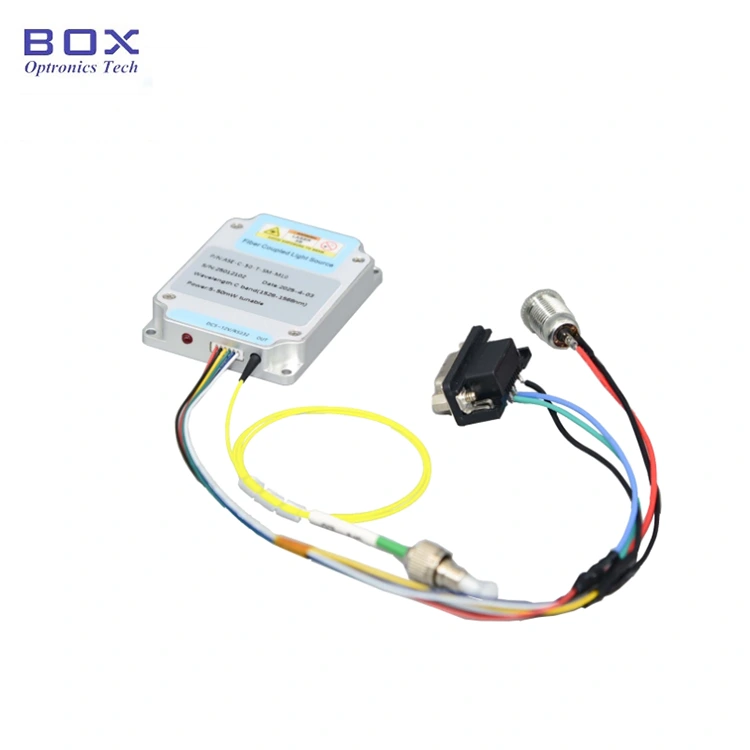

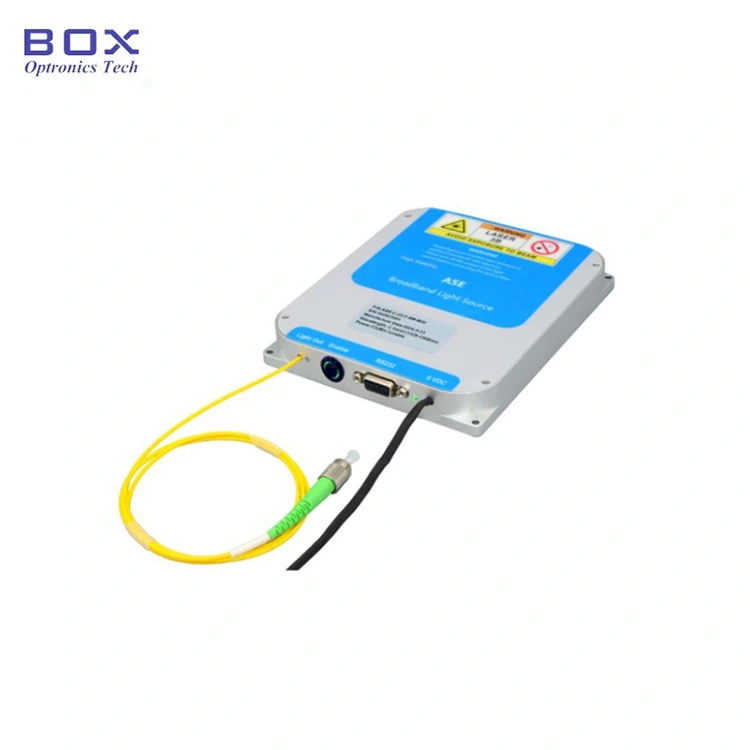

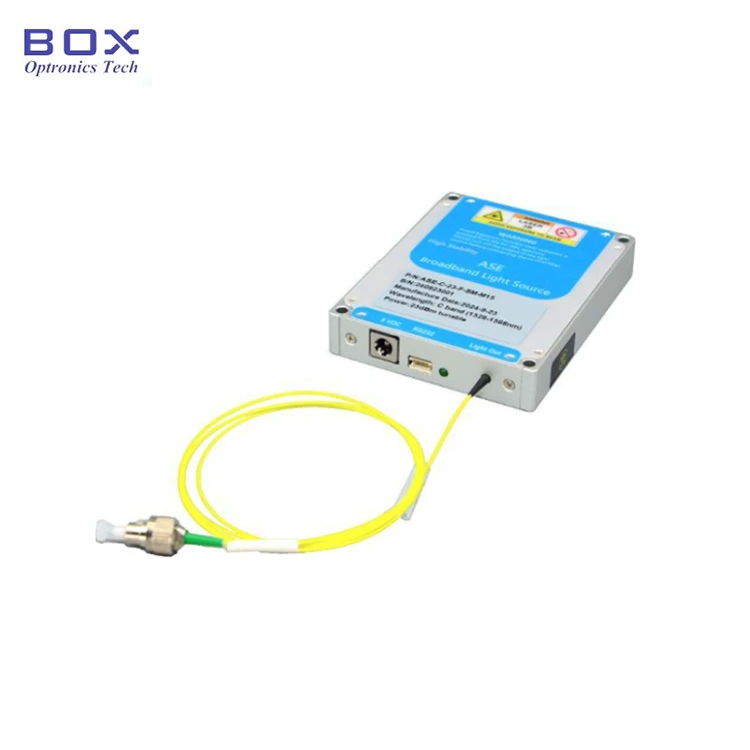

ينتمي مصدر الضوء ذو النطاق العريض ASE إلى مصدر ضوء غير متماسك، وهو الانبعاث التلقائي الناتج عن أ ألياف كوارتز شبه موصلة يتم ضخها بالليزر ومطعمة بالإربيوم. التسطيح الطيفي تحقق التكنولوجيا أطيافًا مسطحة عريضة النطاق، ويغطي الطول الموجي النطاق C، والتسطيح الطيفي <2 ديسيبل، والذي يتم تحقيقه من خلال ألياف SM أو ألياف PM الإخراج، خيار الطاقة متعدد المستويات، مناسب لتطبيقات استشعار الألياف الضوئية.
|
غرض |
وحدة |
قيم |
ملحوظات |
||||||
|
النطاق الطيفي |
نانومتر |
1528 ~ 1569 |
|
||||||
|
طاقة الإخراج |
ميغاواط |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
الكثافة الطيفية للطاقة |
ديسيبل ميلي واط/نانومتر |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
نطاق تنظيم الطاقة |
- |
10%~100% |
خياري |
||||||
|
التسطيح الطيفي |
ديسيبل |
≥2 (10 ~ 200 ميجاوات) ؛ ≥3 (400 ~ 500 ميجاوات) |
|
||||||
|
تموج طيفي |
ديسيبل |
.10.1 |
|
||||||
|
عزل الإخراج |
ديسيبل |
≥35 |
|
||||||
|
عدم استقرار السلطة |
ديسيبل |
± ± 0.02 (15 دقيقة)؛ |
± ± 0.5٪؛ ± ± 1.2٪ |
||||||
|
حالة الاستقطاب |
- |
عشوائي |
الاستقطاب الخطي |
|
|||||
|
لكل |
ديسيبل |
.20.2 |
≥23 |
|
|||||
|
ألياف ضفيرة |
- |
سمف-28 |
PM1550 |
FC/APC |
|||||
|
واجهة الاتصالات |
- |
شاشة تعمل باللمس / DB9 أنثى (RS232) |
الفوق |
||||||
|
DB9 أنثى (RS232) |
الوحدة النمطية |
||||||||
|
مزود الطاقة |
- |
تيار متردد 110 ~ 240 فولت، <30 وات |
الفوق |
||||||
|
تيار مستمر 5 فولت، <15 وات |
الوحدة النمطية |
||||||||
|
أبعاد |
مم |
260 (عرض) × 280 (عمق) × 120 (ارتفاع) |
الفوق |
||||||
|
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
||||||||
|
10 ~ 200 مللي واط: 70 (عرض) × 90 (عمق) × 15 (ارتفاع) |
سم اختياري |
||||||||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
||||||
|
رطوبة التشغيل |
℃ |
0~70% |
|
||||||
● عالية الاستقرار الإخراج؛
● شقة الطيف.
● DB9 اتصالات أنثى (RS232) لسهولة التكامل.
● الألياف الضوئية الاستشعار.
● طبي التصوير؛
● الاتصالات السلكية واللاسلكية.
● بصري اختبار الجهاز.

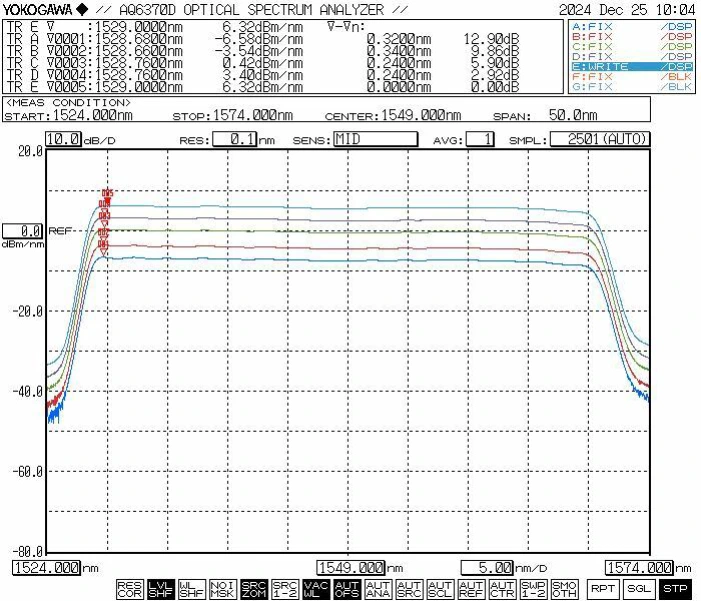

● الطيف النموذجي:
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ضوء ASE (مضيف الوحدة) |
1 |
|
2 |
كابل البيانات |
1 |
|
3 |
محول الطاقة (اختياري) |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
|
5 |
دليل التشغيل |
1 |
الخطوة 1. التفريغ والتجميع: يرجى التحقق مما إذا كانت الملحقات كاملة قبل التجميع.
الخطوة 2. توصيل وصلات وصلات الألياف: مفتوح غطاء الغبار الموجود على موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث أو ضرر.
الخطوة 3. توصيل محول الطاقة والكابل التسلسلي: قم بتوصيل وحدة مصدر الضوء ومحول الطاقة؛ قم بتوصيل وحدة مصدر الضوء والكمبيوتر مع كابل إشارة USB-RS232. (ملاحظة: يحتاج الكمبيوتر إلى تثبيت برنامج تشغيل المنفذ التسلسلي أولاً. يمكن العثور على السائق على القرص المضغوط أو تم الحصول عليه من شركة Box Optronics.)

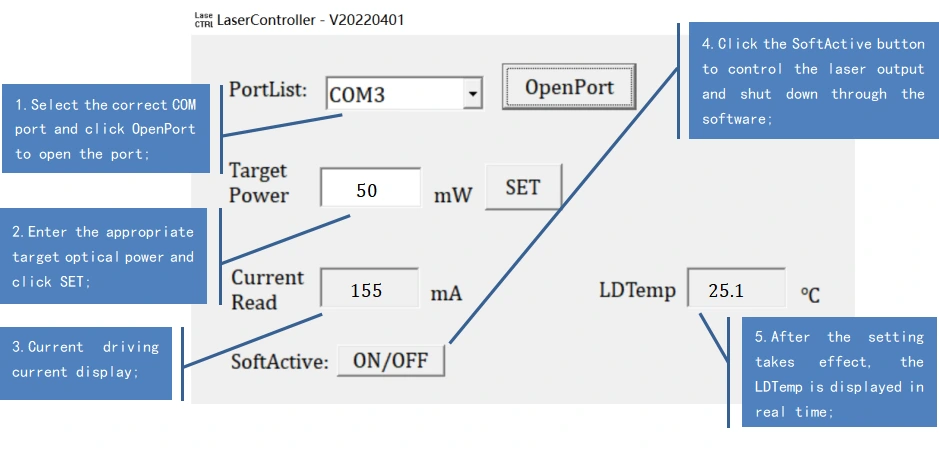

Setp4. الاستخدام: افتح مصدر الضوء مفتاح التنشيط ضوء مؤشر إخراج مصدر الضوء قيد التشغيل، وهناك مخرجات الطاقة الضوئية. في هذا الوقت، قيمة العمل الحالية والطاقة الضوئية هي المعلمات التي تم تعيينها بواسطة الكمبيوتر المضيف عند إيقاف التشغيل الأخير. يمكن أن يكونوا كذلك تم تعديله وحفظه في برنامج الكمبيوتر المضيف (فقط لإصدار الطراز مع قوة قابلة للتعديل).
الخطوة5. بعد الاستخدام: انقر فوق الإغلاق زر، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
قوة قابلة للتعديل (خياري) |
البعد |
|
بورصة عمان |
-XXXX |
-XX |
-XX |
-ت |
-X |
|
مصدر ضوء بورصة عمان |
ج: النطاق C |
10:10 ميجاوات 20:20 ميجاوات 30:30 ميجاوات 50:50 ميجاوات 1 ساعة: 100 ميجاوات 2 ساعة: 200 ميجاوات 4H:400 ميجاوات 5 ساعات: 500 ميجاوات |
سم:SMF-28 مساء:PM1550 |
ت: مع |
M15: الوحدة M20: الوحدة ب: الفوق |
على سبيل المثال: ASE-C-50-SM-T-M
(معلومات الطلب: مصدر الضوء ذو النطاق العريض C-band ASE، خرج 50 ميجاوات الطاقة، مع ألياف SM، طاقة قابلة للتعديل، حزمة الوحدة النمطية).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعضها في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● لا يُنصح بتوصيل وفصل الألياف الضوئية بشكل متكرر موصل في نهاية الإخراج. وهذا يساعد على تجنب التلوث بالغبار الذي يمكن أن يحدث زيادة فقدان الإدخال أو التسبب في حرق وجه الموصل.
● عند بدء التشغيل، تأكد أولاً من مفتاح الطاقة ومفتاح التشغيل متوقفة عن التشغيل، ثم قم بتوصيل الطاقة. عند إيقاف التشغيل، قم أولاً بإيقاف تشغيله مفتاح التبديل بعد انطفاء ضوء مؤشر الحالة، افصل الطاقة. افعل عدم قطع الطاقة مباشرة أثناء تشغيل مصدر الضوء.
● بالنسبة لنماذج مصدر الضوء ذات النطاق العريض ASE ذات طاقة خرج أقل أكثر من 200 ميجاوات، يمكن توصيل موصل ألياف الإخراج بوضع فردي آخر أجهزة الألياف عبر محول قابل للإزالة (شفة الألياف). ومع ذلك، إذا وجه النهاية موصل الألياف ملوث، وهو عرضة بشدة للتلف الناتج عن الحروق عند تنشيط الليزر، حتى لو كانت طاقة الليزر منخفضة جدًا. ولذلك، قبل توصيل موصل الألياف، يجب عليك استخدام الألياف المتخصصة أدوات التنظيف لتنظيف الوجه النهائي تمامًا. بالإضافة إلى ذلك، استخدم الألياف يقوم مفتش الوجه النهائي بفحص السطح بعناية والتأكد من أنه كامل خالية من الغبار والملوثات قبل إجراء الاتصال عبر الألياف شفة. أثناء التنظيف والفحص والاتصال لموصل الألياف، يجب عليك التأكد من أن مصدر الضوء في حالة التعطيل؛ تحت رقم يجب إجراء هذه العمليات أثناء وجود مصدر الضوء انبعاث الضوء. بمجرد اكتمال الاستخدام وتم فصل الموصل من مكونات الألياف الأخرى، يجب عليك تغطية موصل الألياف على الفور مع غطاء غبار واقي.
● نماذج مصدر ضوء ASE ذات النطاق العريض بقدرة خرج تبلغ 200 ميجاوات أو قد يتميز الجزء العلوي بضفيرة إخراج منتهية بموصل FC/APC. ومع ذلك، فإن هذا الموصل مخصص فقط لطاقة الإخراج التي يبدأها المستخدم المراقبة (عن طريق الاتصال بمقياس الطاقة الضوئية) أو للتواصل مع ميزاء الألياف المنتهي بـ FC لتوجيه مخرج الليزر إلى المساحة الحرة. ذلك يُنصح بشدة بعدم استخدام محول شفة لمزاوجة هذا مباشرة موصل مع أسلاك التوصيل المصنوعة من الألياف أو الأجهزة الأخرى المملوكة للمستخدم؛ القيام بذلك يحمل خطرًا كبيرًا بإتلاف كل من موصل الألياف والجهاز وحدة مكبر الصوت نفسها إذا كان التوصيل البيني مع الألياف الأخرى مطلوبًا، فهو كذلك يوصى باستخدام الربط الانصهار؛ علاوة على ذلك، تأكد من أن أنواع الألياف التي يتم توصيلها متوافقة بشكل متبادل.
