1. مقدمة وحدة صغيرة لمصدر ضوء النطاق العريض C-band ASE
2. التقنية المواصفات
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. خطوات التشغيل
7. طلب المعلومات
8. ورقة البيانات
9. شروط الاقتباس و الدفع
10. المهلة الزمنية
11. ملاحظات العملية و الصيانة
12. ضمان الجودة و خدمة ما بعد البيع
الوحدة الصغيرة لمصدر الضوء ذات النطاق العريض C-band ASE هي مصممة للتطبيقات التي تتطلب حجمًا صغيرًا، وطيف النطاق العريض، وعالية استقرار الإخراج. يتميز ببصمة قدم صغيرة جدًا، وهو مثالي لـ أنظمة مقيدة بالمساحة مع الحفاظ على الأداء البصري الممتاز. ال تدعم الوحدة التحكم RS232 أو TTL، مع طاقة إخراج ثابتة 10/20/50 ميجاوات. من فضلك استخدم مع التحكم في درجة الحرارة والرطوبة، وضمان تبديد الحرارة بشكل جيد، وتجنب ذلك الزائد الناتج.
|
غرض |
وحدة |
قيم |
ملحوظات |
||
|
النطاق الطيفي |
نانومتر |
1528~1568 |
|
||
|
طاقة الإخراج |
ميغاواط |
10 |
20 |
50 |
غير قابل للتعديل |
|
الكثافة الطيفية للطاقة |
ديسيبل ميلي واط/نانومتر |
-6 |
-3 |
1 |
|
|
التسطيح الطيفي |
ديسيبل |
≥2 |
|
||
|
عزل الإخراج |
ديسيبل |
≥35 |
|
||
|
عدم استقرار السلطة |
ديسيبل |
± ± 0.02 (15 دقيقة) ؛ ± ± 0.05 (8 ساعات) |
± ± 0.5٪؛ |
||
|
لكل |
ديسيبل |
.20.2 |
|
||
|
ألياف ضفيرة |
- |
سمف-28 |
FC/APC |
||
|
وضع التحكم |
- |
RS232 أو TTL |
|
||
|
واجهة الاتصالات |
- |
PIN1~4: +5 فولت/GND/TX/RX |
ZH2.54-4PIN |
||
|
مزود الطاقة |
- |
5 فولت تيار مستمر، <10 وات |
|
||
|
أبعاد |
مم |
50 (عرض) × 50 (عمق) × 15 (ارتفاع) |
|
||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
||
|
رطوبة التشغيل |
℃ |
0~70% |
|
||
● الترا حجم صغير 50*50*15 مللي متر ؛
● استقرار عالي 10/20/50 ميجاوات طاقة الإخراج؛
● التسطيح الطيفي ≥2dB؛
● يدعم التحكم RS232 / TTL لسهولة التكامل.
1. تطبيقات المنتج-C-band ASE وحدة صغيرة لمصدر الضوء ذات النطاق العريض
● اختبار المكونات البصرية.
● البحث والتطوير في مجال الاتصالات البصرية؛
● استشعار الألياف الضوئية.

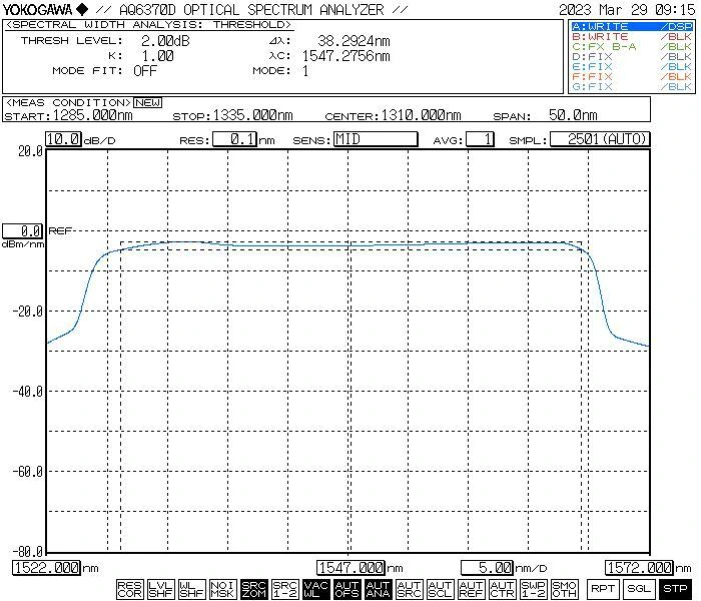

● الطيف النموذجي

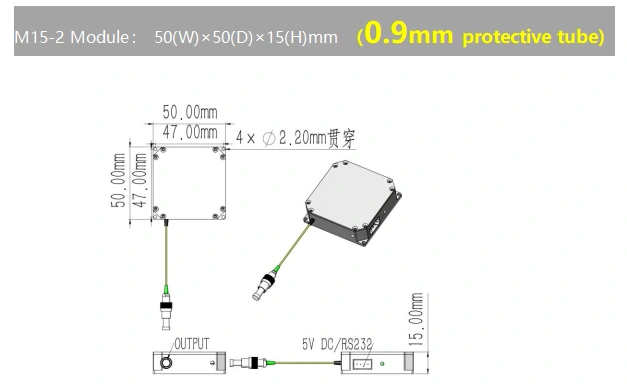

● البعد (مم): وحدة صغيرة
Step1.Unpacking
قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة.
الخطوة 2. توصيل الطاقة وتصحيح الألياف الحبل
قم بتشغيل مصدر الطاقة. قم بتوصيل منفذ إخراج مصدر الضوء باستخدام سلك تصحيح الألياف.
الخطوة 3. تفعيل مصدر الضوء
قم بتشغيل مصدر الطاقة مصدر الضوء. ملحوظة: في هذه المرحلة يتوافق تيار التشغيل والطاقة مع المعلمات التي حددها المضيف الكمبيوتر أثناء آخر عملية إيقاف تشغيل؛ إذا كان التعديل مطلوبًا، فهذه يمكن تعديل الإعدادات عبر البرنامج. تحذير: ممنوع منعا باتا لتوصيل أو فصل موصلات الألياف الضوئية أثناء وجود مصدر الضوء نشط.
Setp4.Shut Down
بعد الاستخدام، افصل سلك الطاقة.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
البعد |
|
بورصة عمان |
-ج |
-XX |
-XX |
-MC |
|
مصدر ضوء بورصة عمان |
ج: النطاق C |
10:10 ميجاوات 20:20 ميجاوات 50:50 ميجاوات |
سم:SMF-28 |
مولودية: الوحدة النمطية |
على سبيل المثال: ASE-C-20-SM-MC
(معلومات الطلب: وحدة صغيرة لمصدر ضوء النطاق العريض C-band ASE، 20 ميجاوات طاقة الخرج، مع ألياف SM، حزمة الوحدات الصغيرة).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● تجنب توصيل/فصل موصلات الألياف بشكل متكرر لمنع ذلك تراكم الغبار وتلف نهاية الوجه.
● نظف موصلات الألياف بمسحة خالية من الوبر وافحصها باستخدام أ كاشف نهاية الوجه من الألياف قبل الاتصال. قم دائمًا بتوصيل/فصل الألياف بدون قوة لتجنب حرق نهاية الوجه. قم بتغطية الموصلات غير المستخدمة بأغطية الغبار.
● قم بتخزين الجهاز في بيئة جافة وخالية من الرطوبة.
2. ضمان الجودة وخدمة ما بعد البيع-C-band ASE Broadband Light مصدر الوحدة الصغيرة
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
