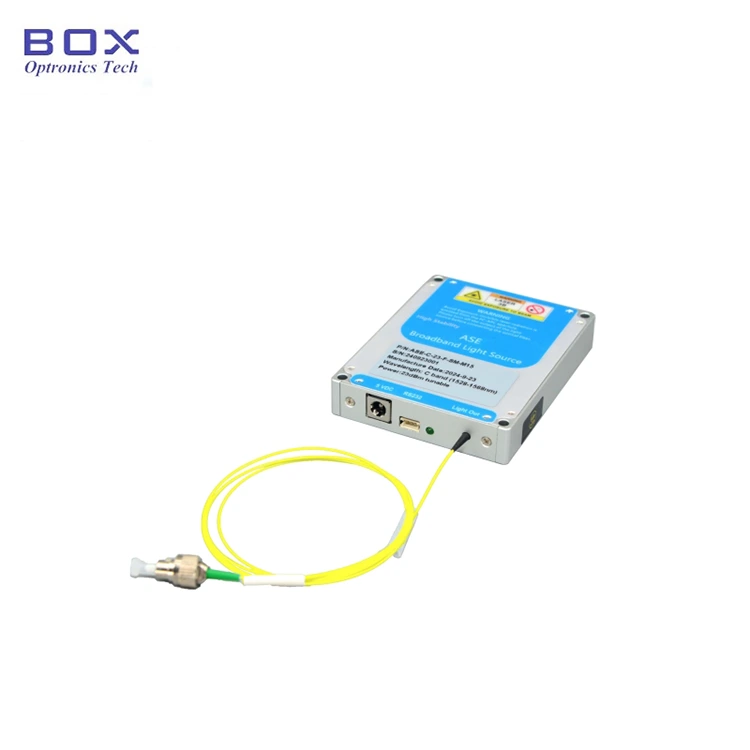

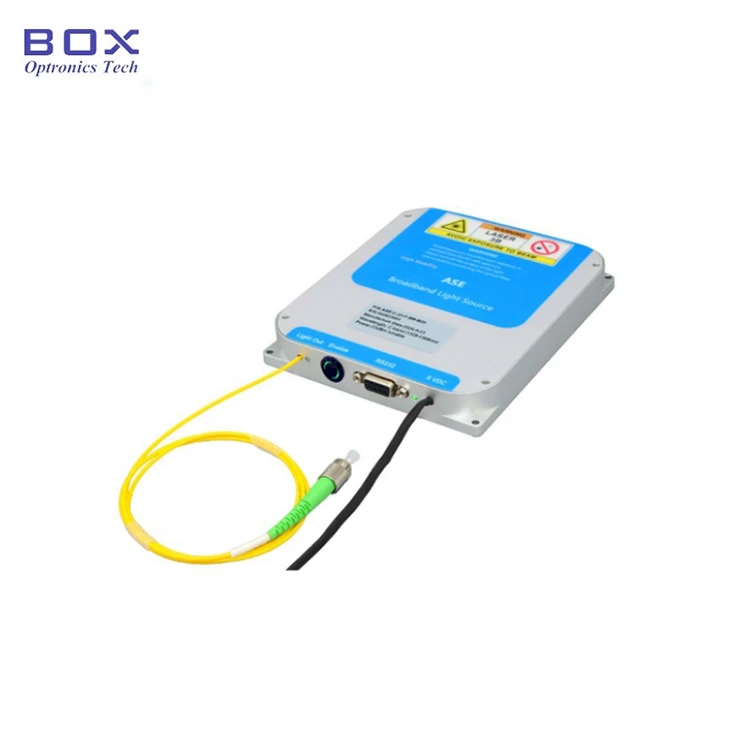

هذا هو ASE منخفض التسطيح على نطاق C غير متماسك مصدر الضوء واسع النطاق، وهو الانبعاث التلقائي الناتج عن أ ليزر أشباه الموصلات في ألياف كوارتز مشبعة بالإربيوم، مع طيف 1526 ~ 1566 نانومتر التغطية وطاقة الإخراج 10/20/30/50 ميجاوات. مجموعة كاملة من الملحقات متضمنة؛ دليل المستخدم المقدمة. انها مناسبة للألياف البصرية اختبار الجهاز، وإنتاج صريف FBG، والتصوير الطبي، وما إلى ذلك. يرجى أخذها الاحتياطات ضد الرطوبة والغبار والتآكل؛ يجب أن يتم تخزينها في مكان جاف مكان.
|
غرض |
وحدة |
قيم |
ملحوظات |
|||
|
النطاق الطيفي |
نانومتر |
1526~1566 |
± 1 نانومتر |
|||
|
طاقة الإخراج |
ميغاواط |
10 |
20 |
30 |
50 |
غير قابل للتعديل |
|
الكثافة الطيفية للطاقة |
ديسيبل ميلي واط/نانومتر |
-6 |
-3 |
1 |
3 |
|
|
التسطيح الطيفي |
ديسيبل |
≥7 |
|
|||
|
تموج طيفي |
ديسيبل |
.10.1 |
|
|||
|
عزل الإخراج |
ديسيبل |
≥35 |
|
|||
|
عدم استقرار السلطة |
ديسيبل |
± ± 0.02 (15 دقيقة)؛ |
± ± 0.5٪؛ |
|||
|
حالة الاستقطاب |
- |
غير مستقطبة تمامًا |
|
|||
|
لكل |
ديسيبل |
.20.2 |
|
|||
|
ألياف ضفيرة |
- |
سمف-28 |
FC/APC |
|||
|
واجهة الاتصالات |
- |
DB9 أنثى (RS232) |
الوحدة النمطية |
|||
|
مزود الطاقة |
- |
تيار مستمر 5 فولت، <15 وات |
الوحدة النمطية |
|||
|
أبعاد |
مم |

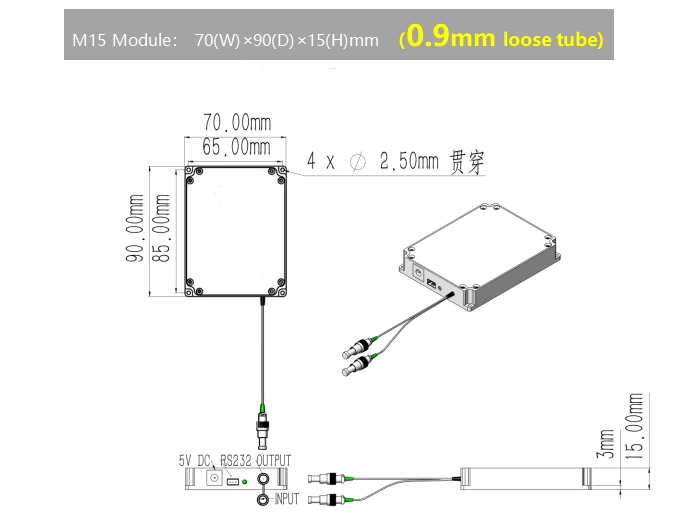

10 ~ 30 ميجاوات: 40 (عرض) × 60 (عمق) × 10 (ارتفاع) |
الوحدة النمطية |
|||
|
10 ~ 50 ميجاوات: 70 (عرض) × 90 (عمق) × 15 (ارتفاع) |
||||||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|||
|
رطوبة التشغيل |
℃ |
0~70% |
|
|||
● فعالة من حيث التكلفة؛
● طيف واسع
● عالية قوة انتاج الاستقرار.
● بصري استشعار الألياف؛
● طبي التصوير؛
● اختبار أجهزة الألياف الضوئية.

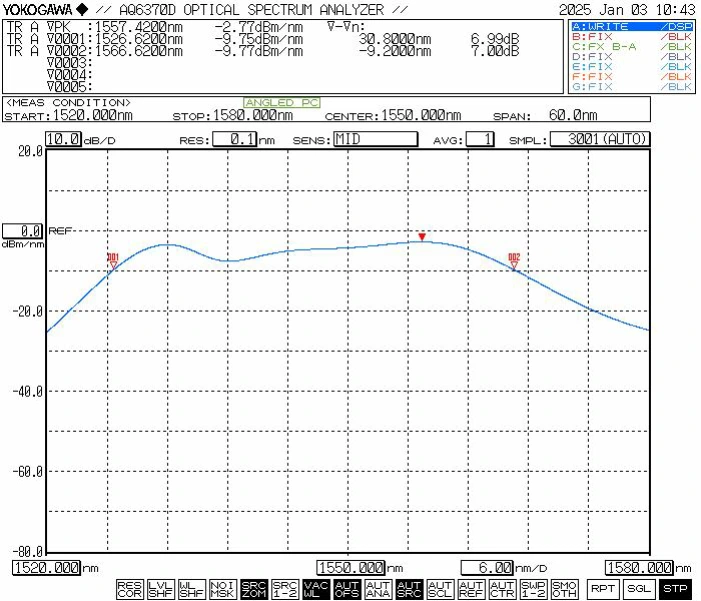

● الطيف النموذجي

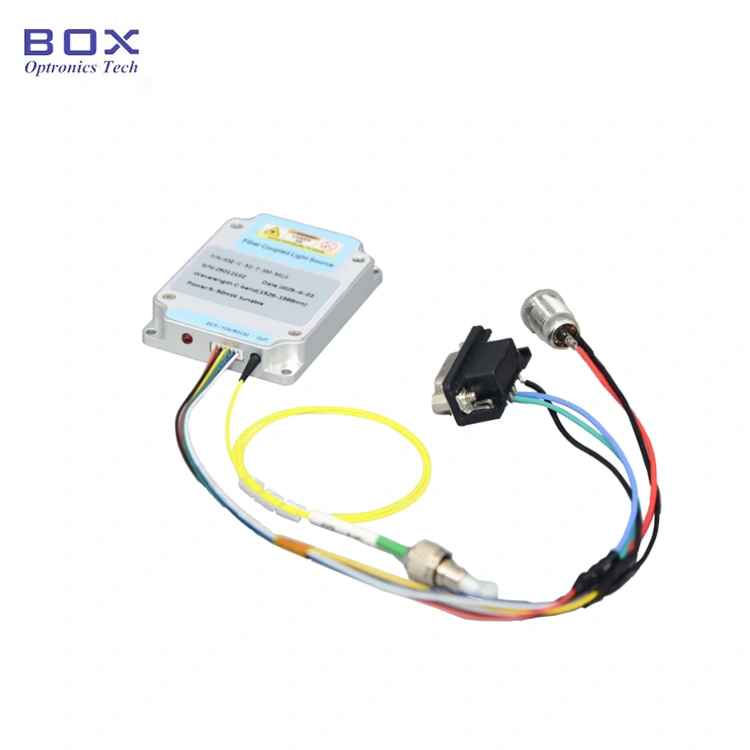

● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ضوء ASE (مضيف الوحدة) |
1 |
|
2 |
كابل إشارة USB-RS232 DB9 |
1 |
|
3 |
DB9- 3PIN 232 كابل الإشارة |
1 |
|
4 |
محول الطاقة (اختياري) |
1 |
|
5 |
تقرير اختبار المنتج |
1 |
|
6 |
دليل التشغيل |
1 |

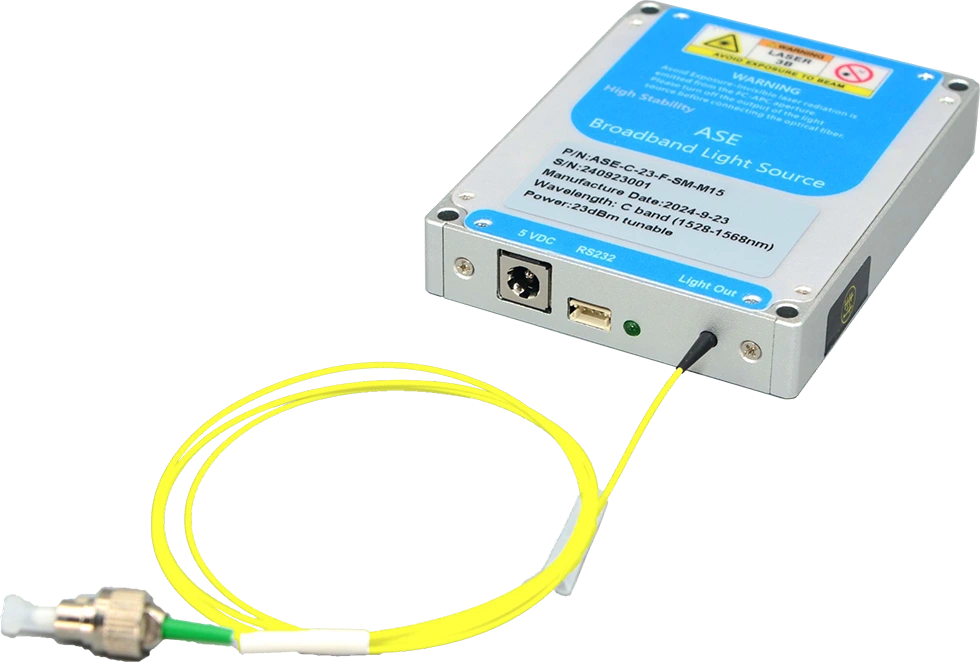

الخطوة 1. المظهر: من اليسار إلى اليمين- السلطة المنفذ، واجهة الاتصال التسلسلية ZH2.54 (3 سنون)، مؤشر الطاقة LED، و منفذ ألياف أحادي الوضع للإخراج البصري.

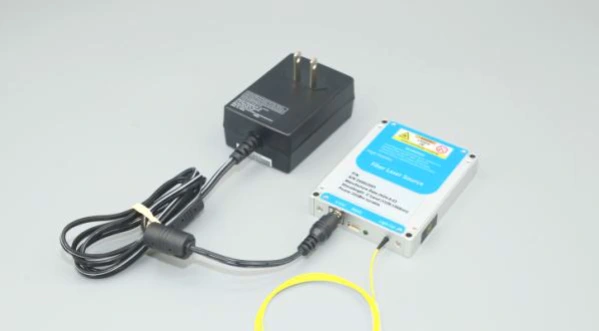

الخطوة 2. مصدر الطاقة: الافتراضي منفذ إدخال الطاقة هو DC 5.5×2.1 مم واجهة؛ يتم تضمين محول طاقة DC 5V مطابق مع الوحدة في ذلك الوقت من الشحنة. طريقة توصيل محول الطاقة بمصدر الضوء الوحدة موضحة في الشكل المصاحب؛ يرجى التأكد من أنك تستخدم محول الطاقة الأصلي المرفق فقط. استخدام قوة غير متوافقة قد يؤدي المحول إلى تلف مصدر الضوء. بدلا من ذلك، نسخة يتميز بكابل طاقة مزود بموصل طرفي على شكل حرف U متاح لـ تسهيل الاتصال بمصدر طاقة التبديل ؛ ومع ذلك، يجب أن يكون هذا الخيار طلبت على وجه التحديد في وقت الشراء.
الخطوة 3. توصيل أسلاك تصحيح الألياف: قم بإزالة غطاء الغبار من موصل الألياف وفحص وجه نهاية الألياف؛ تأكد من خلوها من التلوث أو التلف قبل توصيلها بأجهزة أخرى مكونات الألياف الضوئية أو معدات الاختبار. بالنسبة لمصادر الضوء عالية الطاقة، فهو كذلك يوصى باستخدام الربط الانصهار للاتصال.
Setp4.Connecting مصدر الضوء وحدة إلى الكمبيوتر المضيف: استخدم كابل البيانات التسلسلي الأصلي USB-to-RS232 متضمن مع وحدة مصدر الضوء لتوصيل الوحدة بالكمبيوتر. يتطلب الكمبيوتر التثبيت المسبق لبرنامج تشغيل المنفذ التسلسلي المخصص وللتعرف على كابل USB إلى RS232 بشكل صحيح؛ وإلا فإن البرنامج المضيف سوف تكون غير قادر على إنشاء اتصال صحيح أو التواصل مع الضوء وحدة المصدر. الرجاء الاتصال بـ Box Optronics للحصول على برنامج التشغيل الضروري.

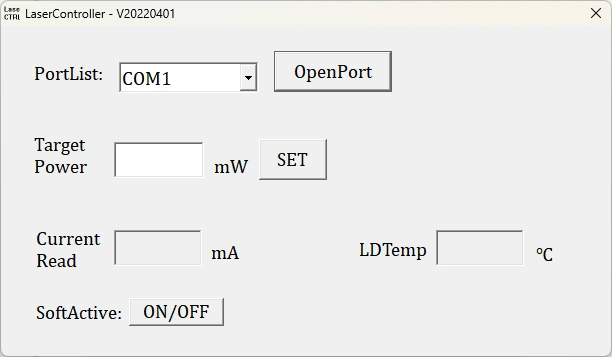

الخطوة 5. البرنامج: بالنسبة لمنتجات وحدة مصدر الضوء ASE ذات الطاقة القابلة للتعديل، يمكن تنظيم طاقة الإخراج الضوئية عبر البرنامج المضيف؛ للقوة الثابتة الطرازات، لا يمكن ضبط مستوى الطاقة.
|
اسم |
الطول الموجي |
التسطيح |
طاقة الإخراج |
نوع الألياف |
البعد |
|
بورصة عمان |
C |
-F7 |
-XX |
العشرين |
-X |
|
مصدر ضوء بورصة عمان |
ج: النطاق C |
F7: ≥7 ديسيبل |
10:10 ميجاوات 20:20 ميجاوات 30:30 ميجاوات 50:50 ميجاوات |
سم:SMF-28e |
م: الوحدة النمطية ب: الفوق |
على سبيل المثال: ASE-C-F7-20-SM-M
(معلومات الطلب: مصدر الضوء ذو النطاق العريض C-band Low Flatness ASE، التسطيح الطيفي ≥7 ديسيبل، 20 ميجاوات طاقة الخرج، مع ألياف SM، حزمة الوحدة النمطية).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● في ظل ظروف الوجه النهائي النظيفة، يمكن استخدام الألياف أحادية الوضع (مثل Hi-1060، PM980، G652D، أو PM1550) لديها تسامح نظري للطاقة يبلغ حوالي 200 ميغاواط من الضوء المستمر. وبالتالي، بالنسبة لمصادر الضوء و مكبرات الصوت ذات مستويات طاقة خرج أقل من 200 ميجاوات، وموصلات ألياف الإخراج يمكن أن يقترن بأجهزة ألياف أخرى أحادية الوضع باستخدام محولات قياسية (فلنجات الألياف). ومع ذلك، إذا كان الوجه النهائي لموصل الألياف ملوثًا، فإنه معرض بشدة للاحتراق لحظة تنشيط الليزر - حتى لو كان قوة الليزر منخفضة جدا. لذلك، قبل إجراء أي توصيلات ألياف، يجب يجب تنظيف الوجه النهائي للموصل جيدًا باستخدام تنظيف الألياف المتخصص أدوات. علاوة على ذلك، ينبغي استخدام مفتش نهاية الوجه للألياف بعناية فحص السطح للتأكد من خلوه تماماً من الغبار والملوثات قبل متابعة الاتصال عبر شفة الألياف.
● عند تنظيف موصلات الألياف الضوئية أو فحصها أو توصيلها، يجب عليك يجب التأكد من أن مصدر الضوء لا ينبعث منه الضوء؛ تحت أي ظرف من الظروف يجب إجراء العمليات أثناء نشاط الضوء. عند الانتهاء من الاستخدام وبعد فصله عن موصلات الألياف الضوئية الأخرى، يجب على الموصل أن تكون مزودة بغطاء غبار.
● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فهذا هو الحال يوصى باستخدام جهاز الربط الانصهار.
● لا ينصح بإدخال أو إزالة الألياف الضوئية بشكل متكرر الموصلات في نهاية الإخراج، وذلك لمنع التلوث بالغبار، وهو ما يمكن أن يحدث يؤدي إلى زيادة فقدان الإدراج — أو تلف وجوه نهاية موصل الألياف.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. متجر في مكان جاف.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
